GEBRUIKSAANWIJZING RangeXtender RX Laserliner

RangeXtender RX 30 / RX 51 / RX 52 Laserontvanger voor alle lijnlasers met RX-READY-technologie.

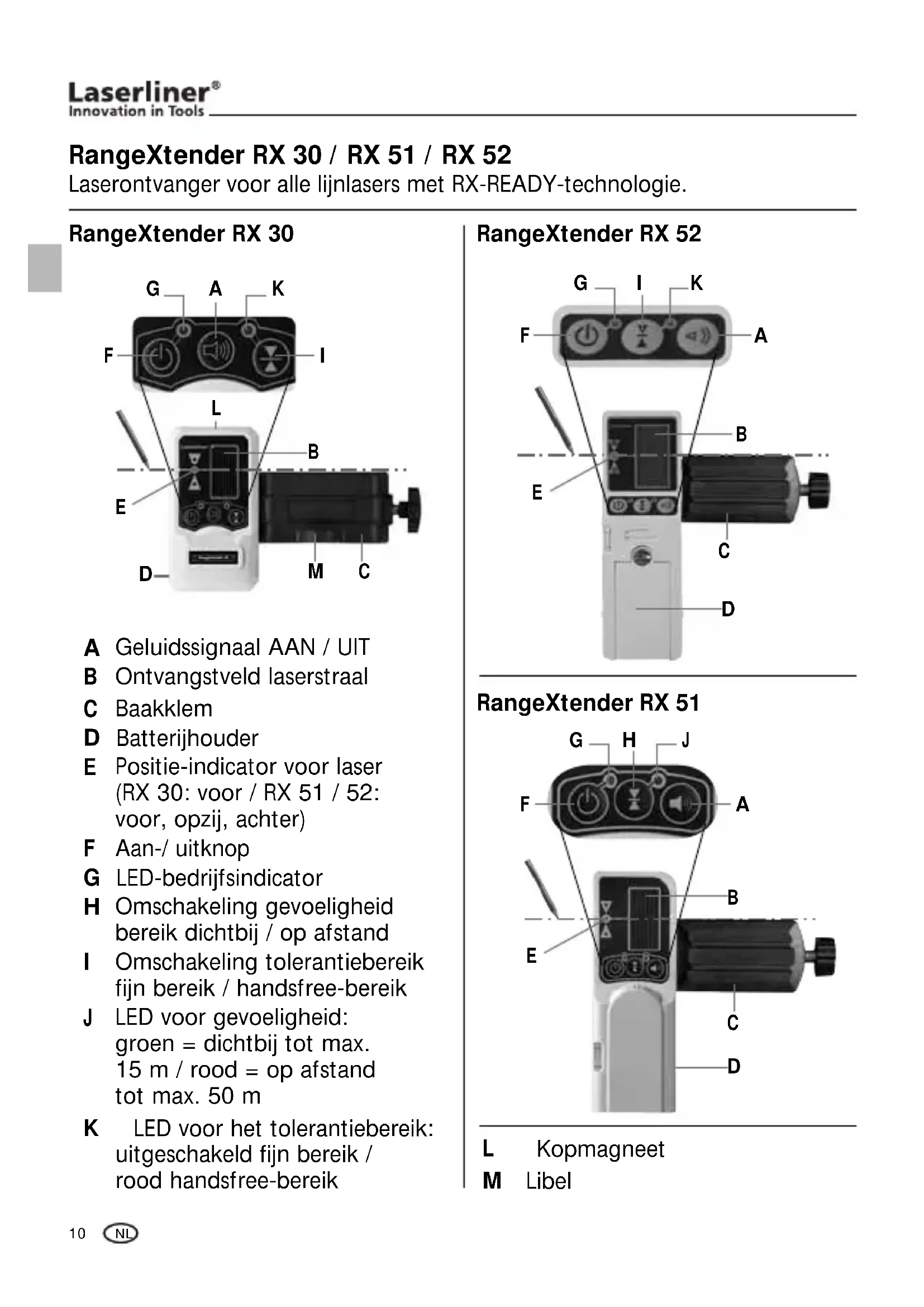

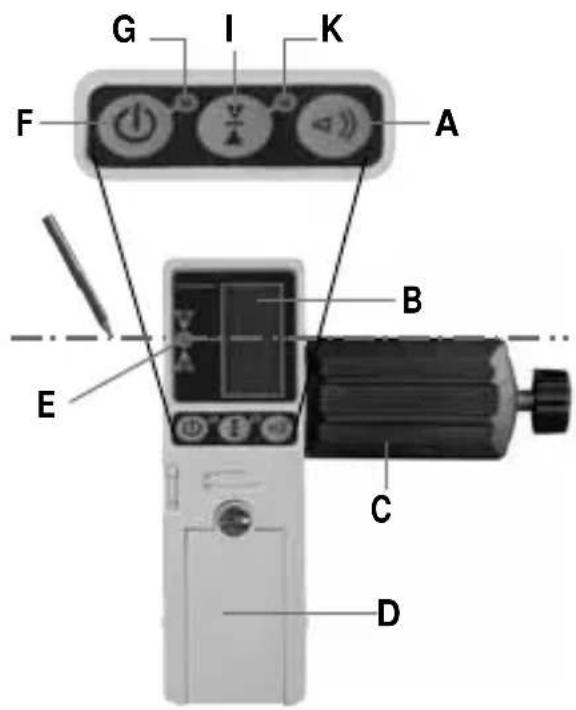

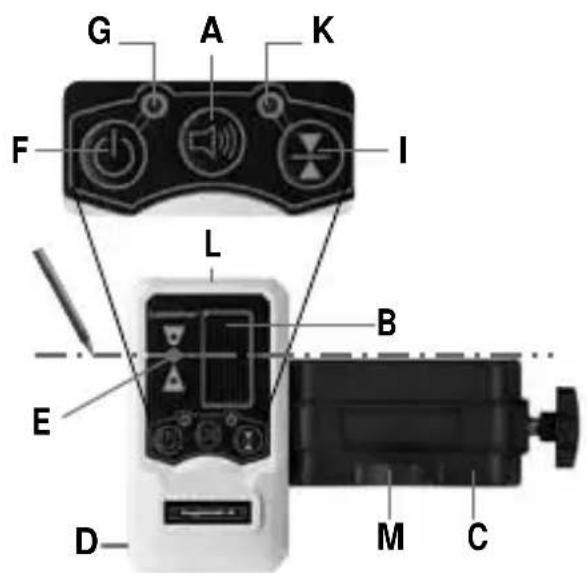

Ontvangstveld laserstraal

Positie-indicator voor laser (RX 30: voor / RX 51 / 52: voor, opzij, achter)

Aan-/ uitknop G LED-bedrijfsindicator

Omschakeling gevoeligheid bereik dichtbij / op afstand

LED voor gevoeligheid: groen = dichtbij tot max. 15 m / rood = op afstand tot max. 50 m K LED voor het tolerantiebereik: uitgeschakeld fijn bereik / rood handsfree-bereik L Kopmagneet M Libel

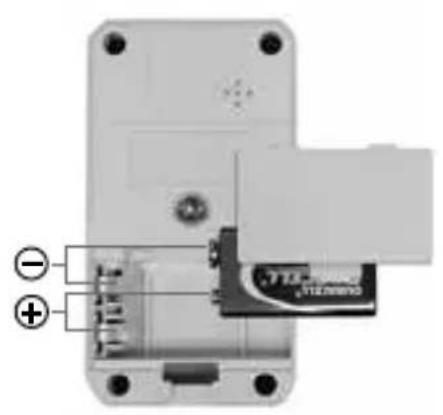

Plaatsen van de batterij Gebruik de laserontvanger RX voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel in met de toets F - het controlelampje G brand. Werken met de laserontvanger RX Schakel de lijnlaser in de handontvangermodus. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laser ontvanger kan de laserlijnen dankzij het pulseren tot max. 30 m (RX 30) / max. 50 m (RX 51 / 52) registreren. Minimumafstand tot het laserapparaat ca. 3 m. Beweeg nu het ontvangstveld (B) van de laserontvanger door de laserlijnen omhoog en omlaag (horizontale laserlijn) resp. naar opzij (verticale laserlijnen) totdat de middelste LED oplicht. Kenmerk nu de horizontale resp. de verticale referentiemaat. Lijnlaser: Deze toets schakelt de handontvangermodus in en uit. RX 30 / RX 52: Met deze toets wordt het tolerantiebereik bepaald. RX 51: Met deze toets wordt de gevoeligheid ingestellt.

Manual_RangeXtender RX30_51_52_Rev.1110.indd 11 09.12.2010 15:51:14 Uhr12 RangeXtender RX 30 / 52 30 mm De lichtintensiteit van de laserlijnen is in het midden het hoogst en neemt af naar de randen toe. Hierdoor kan het maximale ontvangstbereik van de laser worden verminderd.

Minimumafstand tot het laserapparaat ca. 3 m. Let op dat de laser- lijnen niet door spiegelende oppervlakken worden gereflecteerd. De reflecties kunnen tot verkeerde metingen leiden.

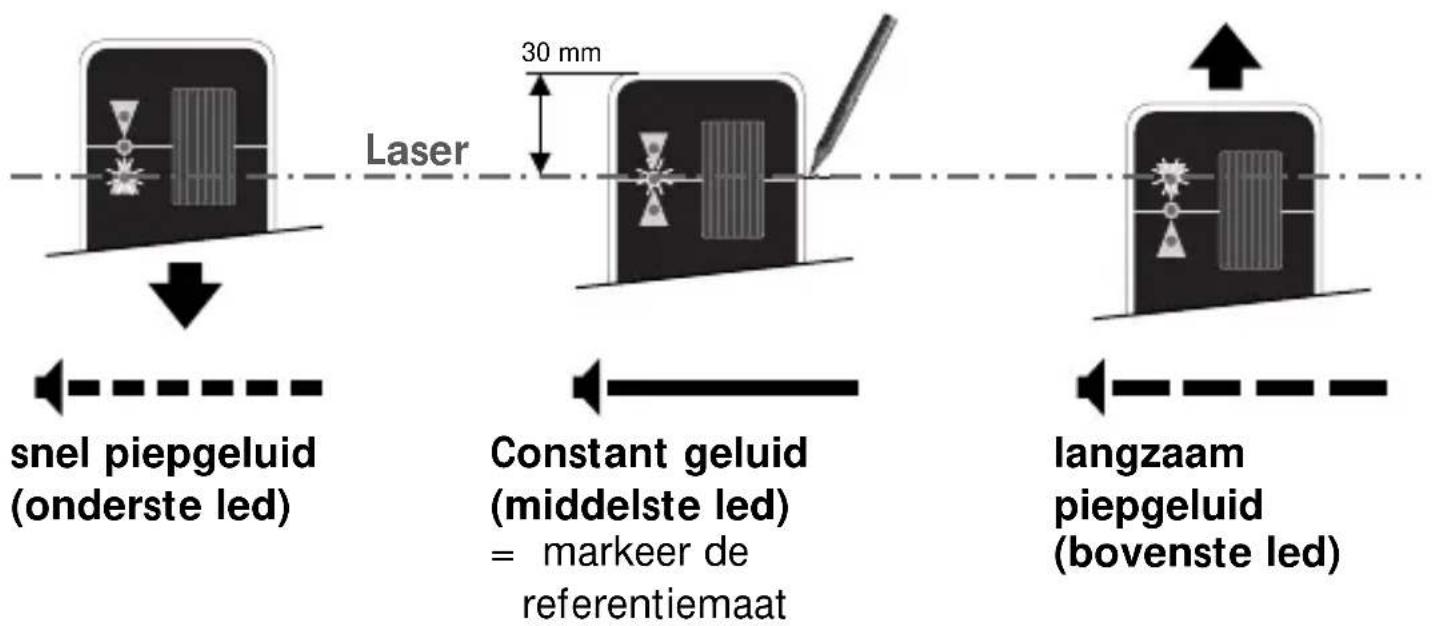

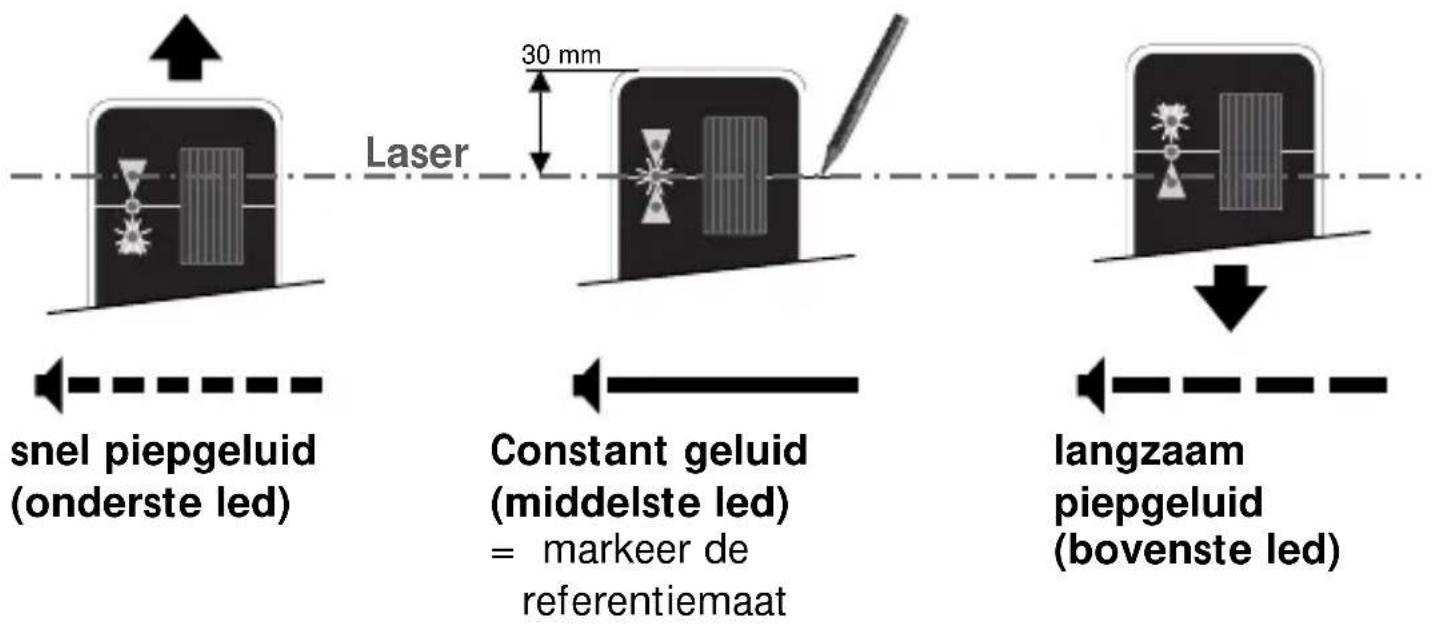

30 mm RangeXtender RX 51 Laser Constant geluid (middelste led) = markeer de referentiemaat snel piepgeluid (onderste led) langzaam piepgeluid (bovenste led) Constant geluid (middelste led) = markeer de referentiemaat snel piepgeluid (onderste led) langzaam piepgeluid (bovenste led) Laser

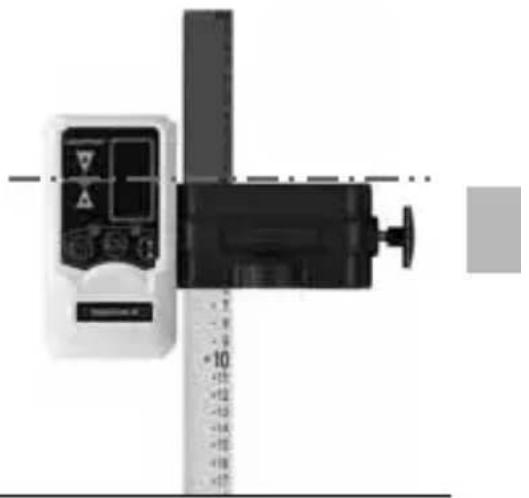

Manual_RangeXtender RX30_51_52_Rev.1110.indd 12 09.12.2010 15:51:21 Uhr13 RangeXtender RX EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info Gebruik met meetlat De laserontvanger RX kan met de universele houder op meetlatten worden bevestigd. Het is raadzaam, de flexibele meetlat (art.-nr.: 080.50) voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u – zonder te moeten rekenen – direct hoogteverschillen vaststellen. Technische gegevens Laserontvanger bereik RX 30: max. 30 m RX 51 / 52: max. 50 m Stroomvoorziening 1 x 9V-batterij Gewicht (incl. batterij) RX 30: 0,13 kg RX 51 / 52: 0,2 kg Werktemperatuur 0°C ... + 50°C Opbergtemperatuur 0°C ... + 70°C Afmetingen (B x H x D) RX 30: 60 x 110 x 26 mm RX 51: 52 x 150 x 27 mm RX 52: 52 x 164 x 27 mm Bestelnr. RX 30: 033.25A RX 51: 033.20-1 RX 52: 033.20-2 Technische veranderingen voorbehouden 11 / 2010
