RangeXtender RX - Mätningsutrustning Laserliner - Gratis bruksanvisning och manual

Produkttyp	Lasermottagare för linjelasrar med RX-READY-teknik
Tillgängliga modeller	RangeXtender RX 30, RX 51, RX 52
Mått (L x H x D)	RX 30: 60 x 110 x 26 mm; RX 51: 52 x 150 x 27 mm; RX 52: 52 x 164 x 27 mm
Vikt (batteri inkluderat)	RX 30: 0,13 kg; RX 51 / RX 52: 0,2 kg
Strömförsörjning	1 st 9 V-batteri
Lasermottagningsområde	RX 30: max. 30 m; RX 51 / RX 52: max. 50 m
Minsta avstånd till laserenheten	Cirka 3 m
Driftstemperatur	0°C till +50°C
Förvaringstemperatur	0°C till +70°C
Ljudsignal	Snabba pip (lägre), kontinuerlig ton (mitten), långsamma pip (högre)
LED-indikatorer	Central LED för referensmätning; känslighets-LED (grön/röd); toleransområdes-LED (av/röd)
Justerbar känslighet	Ja: nära (grön, max. 15 m) eller avlägsen (röd, max. 50 m)
Omkopplingsbart toleransområde	Precision eller frihand (RX 30 / RX 52)
Universalinfästning	För montering på avvägningsstång eller mätstång
Magnetisk ovansida	Endast RX 52
Libell (vattenpass)	Endast RX 52
Kompatibilitet	Linjelasrar med RX-READY-teknik
Artikelnummer	RX 30: 033.25A; RX 51: 033.20-1; RX 52: 033.20-2
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik fukt och lösningsmedel.
Säkerhet	Överensstämmer med EU-standarder. Titta inte direkt in i laserstrålen. Avfallshantera enligt WEEE-direktivet.
Tillverkningsland	Tyskland (varumärke Laserliner)

Vanliga frågor - RangeXtender RX Laserliner

Vilken typ av batteri används till RangeXtender RX?

Använd ett standard 9 V-batteri (typ 6LR61). Sätt i det i avsett fack med rätt polaritet.

Vad är mottagarens maximala räckvidd?

För RX 30 är den maximala räckvidden 30 meter. För RX 51 och RX 52 når den 50 meter under optimala förhållanden.

Hur aktiverar man mottagarläget på lasern?

På den RX-READY-kompatibla linjelasern använder du den avsedda knappen för att aktivera manuellt mottagarläge. Linjerna blir mörkare eftersom de sänder ut högfrekventa pulser.

Vad betyder de olika ljudsignalerna?

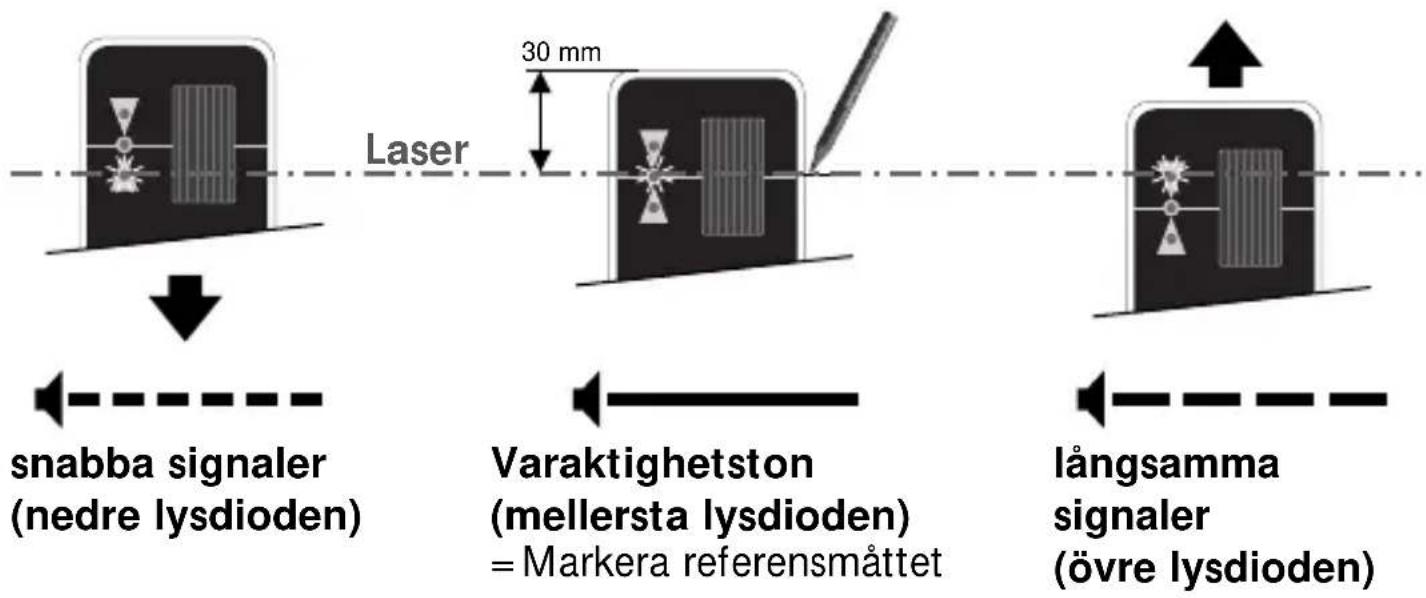

Snabba pip indikerar att lasern är i nedre delen av mottagningsområdet, en kontinuerlig ton (ihållande) signalerar att du är i centrum (referensmätning), och långsamma pip indikerar att lasern är i övre delen.

Kan jag använda mottagaren med en laser från ett annat märke?

Endast linjelasrar utrustade med RX-READY-teknik är kompatibla. Kontrollera att din laser har denna funktion.

Hur justerar man mottagarens känslighet?

På RX 30 / RX 52 använder du knapp H för att växla mellan närområde (grön, max. 15 m) och avlägset område (röd, max. 50 m). På RX 51 justeras känsligheten med knapp I. Motsvarande LED visar aktiv inställning.

Vad gör jag om mottagaren inte detekterar lasern?

Kontrollera att lasern är i mottagarläge, att mottagarens batteri är laddat och att du befinner dig inom räckvidden (min. 3 m). Undvik reflekterande ytor som kan störa detekteringen.

Kan jag använda mottagaren utomhus?

Ja, men räckvidden kan minska i starkt solljus. Använd avlägset läge och frihandsläge om nödvändigt. Driftstemperaturen är 0°C till +50°C.

Hur fäster man mottagaren på en avvägningsstång?

Använd den medföljande universalinfästningen. Den gör det möjligt att montera mottagaren på en flexi-stång (artikelnummer 080.50) eller annan kompatibel mätstång.

Vad är skillnaden mellan modellerna RX 30, RX 51 och RX 52?

RX 30 har en räckvidd på 30 m och endast ett främre mottagningsfält. RX 51 och RX 52 har en räckvidd på 50 m och flera mottagningsfält (fram, sida, bak). RX 52 har dessutom en magnetisk yta och ett vattenpass.

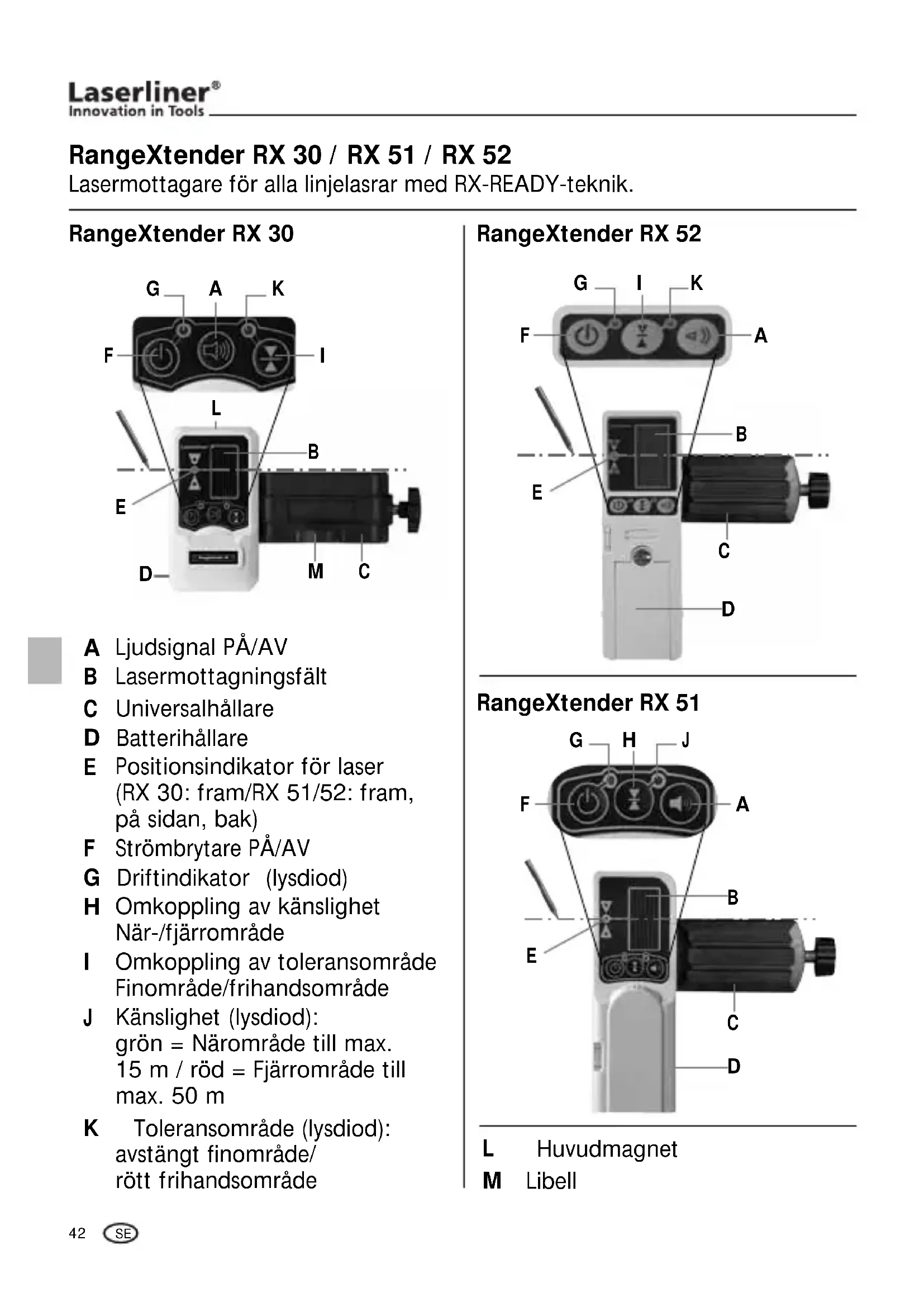

BRUKSANVISNING RangeXtender RX Laserliner

Lasermottagare för alla linjelasrar med RX-READY-teknik.

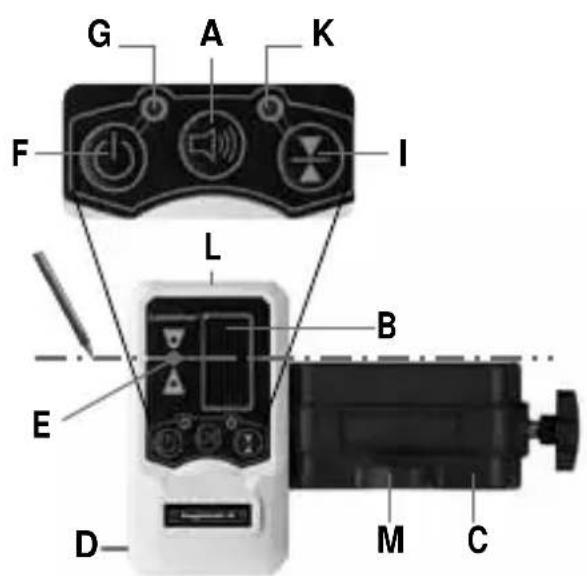

RangeXtender RX 30

E Positionsindikator för laser (RX 30: fram/RX 51/52: fram, på sidan, bak)

F Strömbrytare PÅ/AV

G Driftindikator (lysdiod)

H Omkoppling av känslighet När-/fjärrområde

I Omkoppling av toleransområde Finområde/frihandsområde

J Känslighet (lysdiod): grön = Närområde till max. 15 m / röd = Fjärrområde till max. 50 m

K Toleransområde (lysdiod): avstängt finområde/ rött frihandsområde

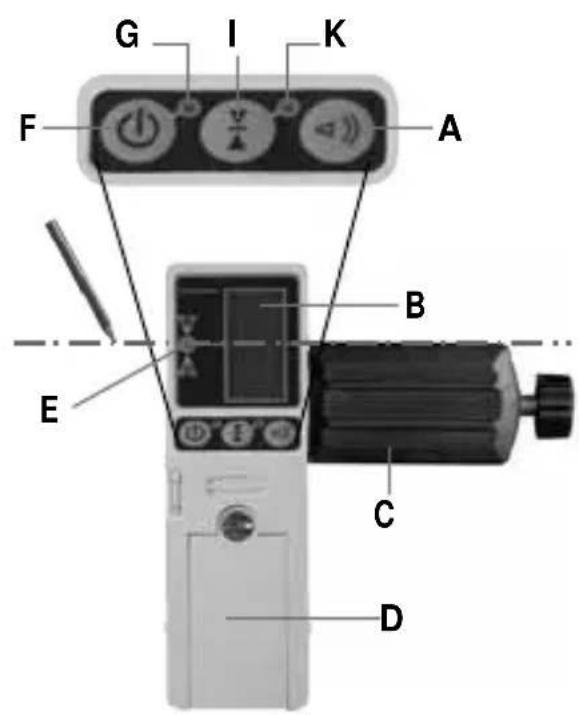

RangeXtender RX 52

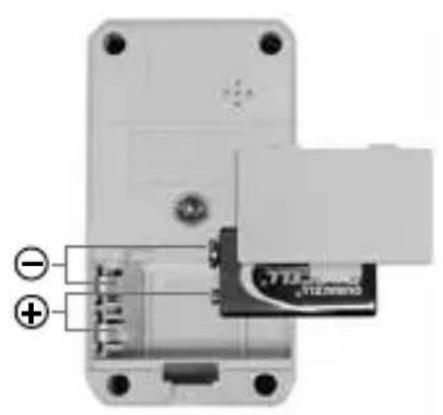

Isättning av batterier

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

2 RX READY Arbete med lasermottagaren RX

Använd lasermottagaren RX för nivellering vid stora avständ eller för laserlinjer som inte längre syns. Slå på den med hjälp av knappen F. Kontrollampan G lyser.

Linjelaser: Knappen slår på och av handmottagarläge.

RX 30 / RX 52: Med knappen bestäms toleransområdet.

RX 51: Med knappen ställer man in känsligheten.

Sätt linjelasern i handmottagarläget. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Tack vare pulseringen identifierar laser-mottagaren laserlinjerna upp till ett avständ på maximalt 30 m (RX 30)/50 m (RX 51/52). Minimiavståndet till laserenheten är cirka 3 m.

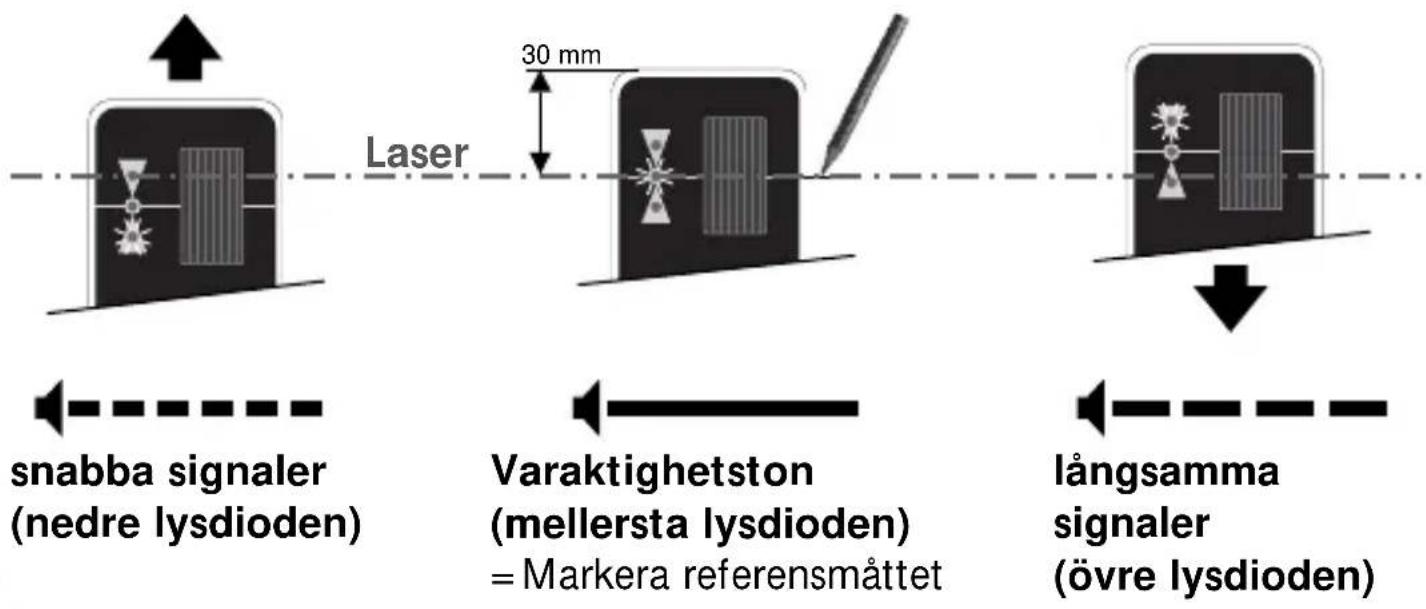

Flytta nu lasermottagarens mottagningsfält (B) uppåt och neråt genom laserlinjerna (horisontell laserlinje) respektive i sidled (vertikala laserlinjer), tills att den mellersta lysdioden tänds. Markera nu det horisontella respektive vertikala referensmättet.

Minsta avstånd till laserapparaten ca. 3 m. Se upp så att inte laserlinjerna reflekteras från speglande ytor. Sådana speglingar kan leda till felaktiga värden.

RangeXtender RX 30 / 52

RangeXtender RX 51

Laserlinjernas Ijusintensitet är högst i mitten och svagare i ändarna. Därmed kan det maximala mottagningsområdet för lasermottagaren minska.

Användning med mätribba

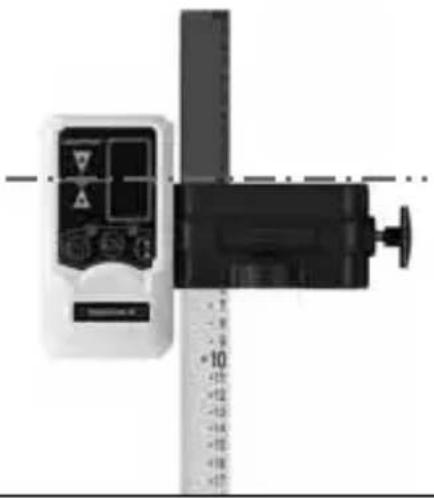

Lasermottagaren RX kan fästas på mätribbor med universalfästet. Fleximätribban (artikelnr 080.50) rekommenderas för alla mätningar av golvhöjder. Med hjälp av den kan du fastställa höjdskillnader direkt utan att behöva räkna.

Tekniska data
Lasermottagningsområde	RX 30: max. 30 mRX 51 / 52: max. 50 m
Strömförsörjning 1 x 9 V batteri
Vikt (inklusive batteri)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Arbetstemperatur 0°C ... + 50°C
Förvaringstemperatur 0°C ... + 70°C
Mått (B x H x D)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
Artikelnummer	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Tekniska ändringar förbehålls 11 / 2010

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52

Lasermottaker for alle linjelasere med RX-READY teknologi.

RangeXtender RX 30

I Omkopling toleranseområde Finområde / frihåndsområde

K LED toleranseområde: utkoplet finområde / rådt frihändsområde

RangeXtender RX 52
