Typ produktu	Odbiornik laserowy do laserów liniowych z technologią RX-READY
Dostępne modele	RangeXtender RX 30, RX 51, RX 52
Wymiary (Dł. x Wys. x Gł.)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Waga (z baterią)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Zasilanie	1 bateria 9 V
Zasięg odbioru lasera	RX 30 : maks. 30 m ; RX 51 / RX 52 : maks. 50 m
Minimalna odległość od lasera	Około 3 m
Temperatura pracy	0°C do +50°C
Temperatura przechowywania	0°C do +70°C
Sygnał dźwiękowy	Szybkie sygnały (dół), ciągły dźwięk (środek), wolne sygnały (góra)
Wskaźniki LED	Centralna dioda LED do pomiaru referencyjnego; dioda LED czułości (zielona/czerwona); dioda LED zakresu tolerancji (wyłączona/czerwona)
Regulowana czułość	Tak: blisko (zielony, maks. 15 m) lub daleko (czerwony, maks. 50 m)
Przełączalny zakres tolerancji	Precyzyjny lub ręczny (RX 30 / RX 52)
Uniwersalne mocowanie	Do montażu na łacie lub tyczce geodezyjnej
Magnetyczna powierzchnia górna	Tylko RX 52
Libella	Tylko RX 52
Zgodność	Lasery liniowe z technologią RX-READY
Numery katalogowe	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Unikać wilgoci i rozpuszczalników.
Bezpieczeństwo	Zgodne z normami UE. Nie patrzeć bezpośrednio w wiązkę lasera. Utylizować zgodnie z dyrektywą WEEE.
Kraj produkcji	Niemcy (marka Laserliner)

Często zadawane pytania - RangeXtender RX Laserliner

Jakiego rodzaju baterii użyć do RangeXtender RX?

Użyj standardowej baterii 9 V (typ 6LR61). Włóż ją do odpowiedniego gniazda, przestrzegając biegunowości.

Jaki jest maksymalny zasięg odbiornika?

Dla RX 30 maksymalny zasięg wynosi 30 metrów. Dla RX 51 i RX 52 osiąga 50 metrów w optymalnych warunkach.

Jak aktywować tryb odbiornika na laserze?

Na kompatybilnym laserze liniowym RX-READY użyj dedykowanego przycisku, aby ręcznie włączyć tryb odbiornika. Linie stają się ciemniejsze, ponieważ emitują impulsy o wysokiej częstotliwości.

Co oznaczają różne sygnały dźwiękowe?

Szybkie sygnały oznaczają, że laser znajduje się na dole strefy odbioru, ciągły dźwięk (stały ton) sygnalizuje, że jesteś na środku (pomiar referencyjny), a wolne sygnały oznaczają, że laser jest na górze.

Czy mogę używać odbiornika z laserem innej marki?

Tylko lasery liniowe wyposażone w technologię RX-READY są kompatybilne. Sprawdź, czy twój laser ma tę funkcję.

Jak ustawić czułość odbiornika?

W RX 30 / RX 52 użyj przycisku H, aby przełączać między strefą bliską (zielony, maks. 15 m) a daleką (czerwony, maks. 50 m). W RX 51 czułość ustawia się przyciskiem I. Odpowiednia dioda LED wskazuje aktywne ustawienie.

Co zrobić, jeśli odbiornik nie wykrywa lasera?

Sprawdź, czy laser jest w trybie odbiornika, czy bateria odbiornika jest naładowana i czy znajdujesz się w zakresie odległości (min. 3 m). Unikaj odblaskowych powierzchni, które mogą zakłócać detekcję.

Czy mogę używać odbiornika na zewnątrz?

Tak, ale zasięg może być zmniejszony w pełnym słońcu. W razie potrzeby użyj trybu dalekiego i zakresu ręcznego. Temperatura pracy wynosi od 0°C do +50°C.

Jak zamocować odbiornik na łacie?

Użyj dołączonego uniwersalnego mocowania. Pozwala ono zamontować odbiornik na łacie-flexi (nr kat. 080.50) lub innej kompatybilnej tyczce.

Jaka jest różnica między modelami RX 30, RX 51 i RX 52?

RX 30 ma zasięg 30 m i tylko jedno pole odbioru z przodu. RX 51 i RX 52 mają zasięg 50 m i wielokrotne pola odbioru (przód, bok, tył). RX 52 ma dodatkowo magnetyczną powierzchnię górną i libellę.

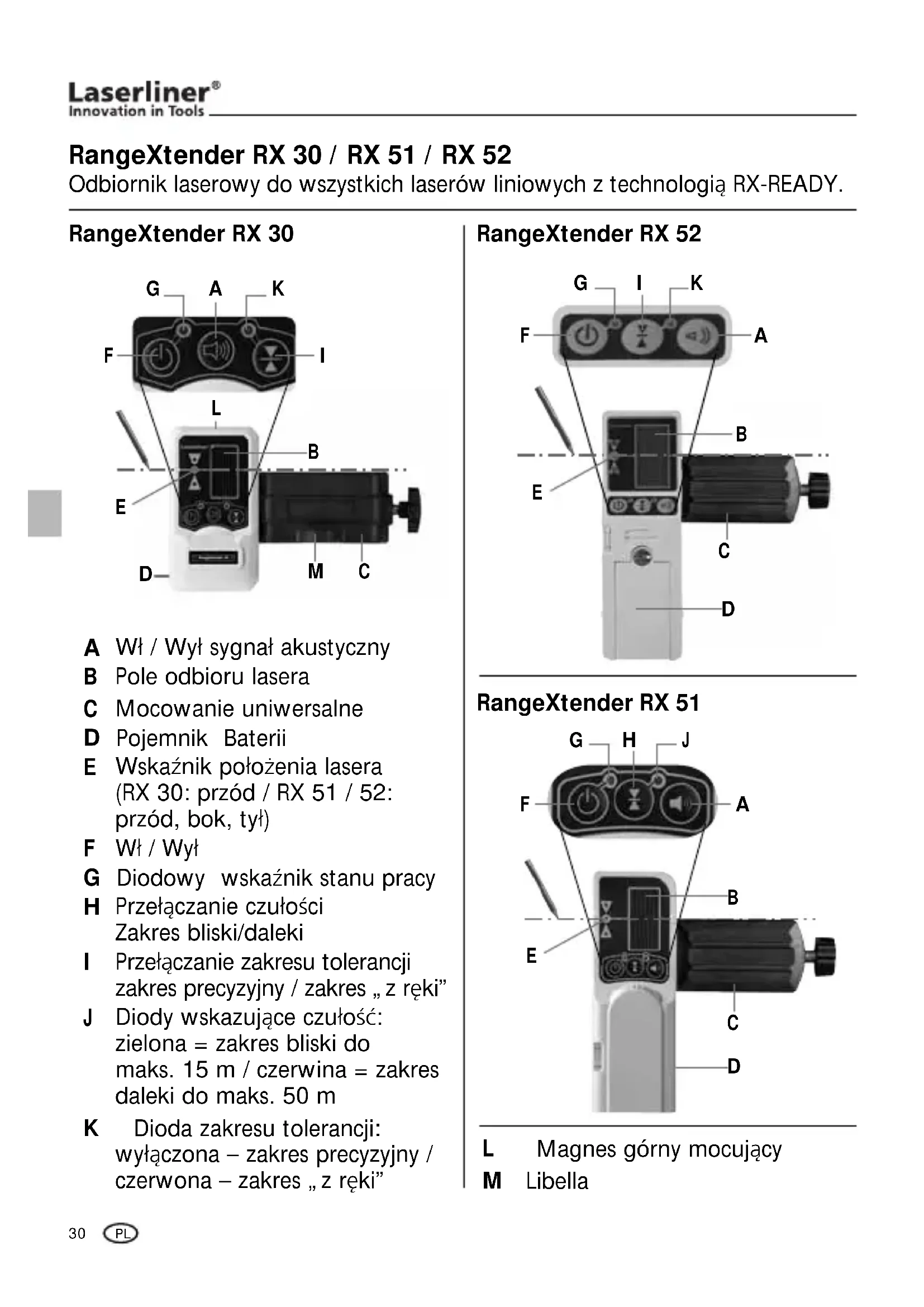

INSTRUKCJA OBSŁUGI RangeXtender RX Laserliner

Odbiornik laserowy do wszystkich laserów liniowych z technologią RX-READY.

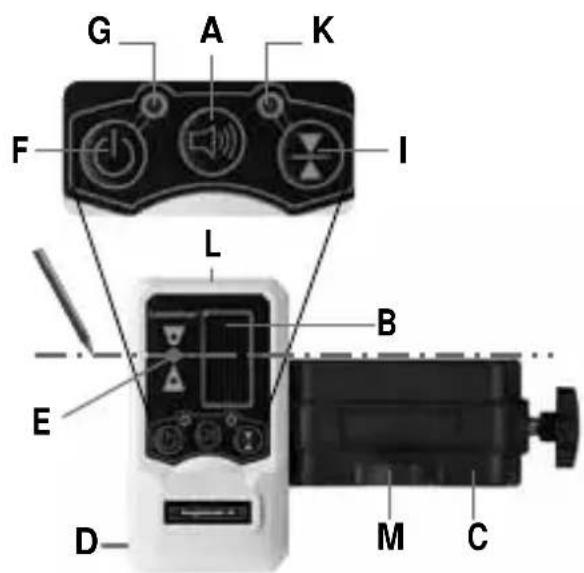

RangeXtender RX 30

A Wł / Wył sygnał akustyczny

B Pole odbioru lasera

C Mocowanie uniwersalne

D Pojemnik Baterii

E Wskaźnik położenia lasera (RX 30: przód / RX 51 / 52: przód, bok, tył)

F W† / Wy†

G Diodowy wskaźnik stanu pracy

H Przełączanie czułości Zakres bliski/daleki

I Przełączanie zakresu tolerancji zakres precyzyjny / zakres „ z ręki”

J Diody wskazujące czułość: zielona = zakres bliski do maks. 15 m / czerwina = zakres daleki do maks. 50 m

K Dioda zakresu tolerancji: wyłączona – zakres precyzyjny / czerwona – zakres „ z ręki”

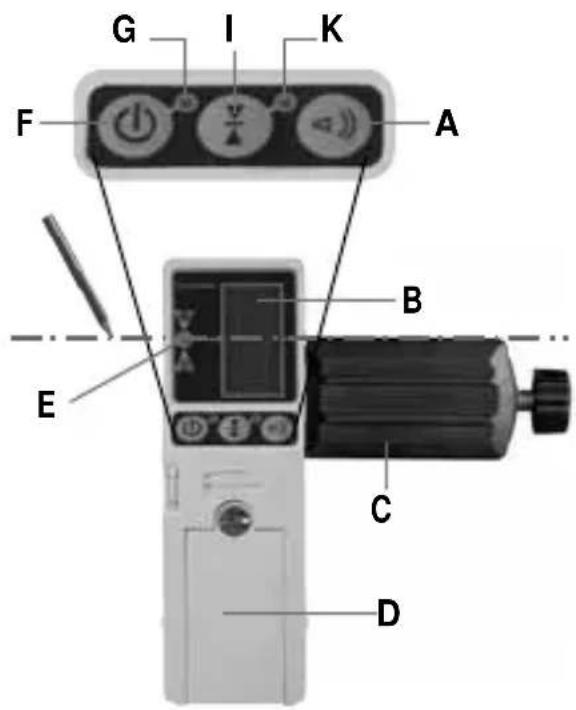

RangeXtender RX 52

L Magnes górny mocujący

M Libella

Wkładanie baterii

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

Praca z Odbiornikiem laserowym RX

Odbiornika używamy do pomiarów na dużych odległościach lub przy dużej jasności odbiornika RX. Włącza się go za pomocą klawisza F, świeci się kontrolka G.

Laser liniowy: Przycisk włącza i wyłącza tryb odbiornika ręcznego.

RX 30 / RX 52: Przycisk służy do określenia zakresu tolerancji.

RX 51: Przycisk służy do ustawiania czułości.

Laser liniowy przełączyć na tryb odbiornika ręcznego. Linie zaczynają migotać z dużą częstotliwością 10kHz, co sprawia wrażenie, że laser słabnie. Odbiornik odbiera takie promieniowanie z odległości do 30 m (RX 30) / 50 m (RX 51 / 52). Minimalna odległość od urządzenia laserowego wynosi ok. 3 m.

Poruszamy teraz odbiornikiem (polem B) wzdłuż linii lasera odpowiednio w pionie dla linii pionowej i poziomo dla linii poziomej, aż zaświeci się środkowa dioda.

Minimalna odległość od urządzenia laserowego wynosi ok. 3 m. Uważać, aby linie laserowe nie odbijaty się od błyszczących powierzchni. Takie odbicia mogą powodować nieprawidłowe wskazania.

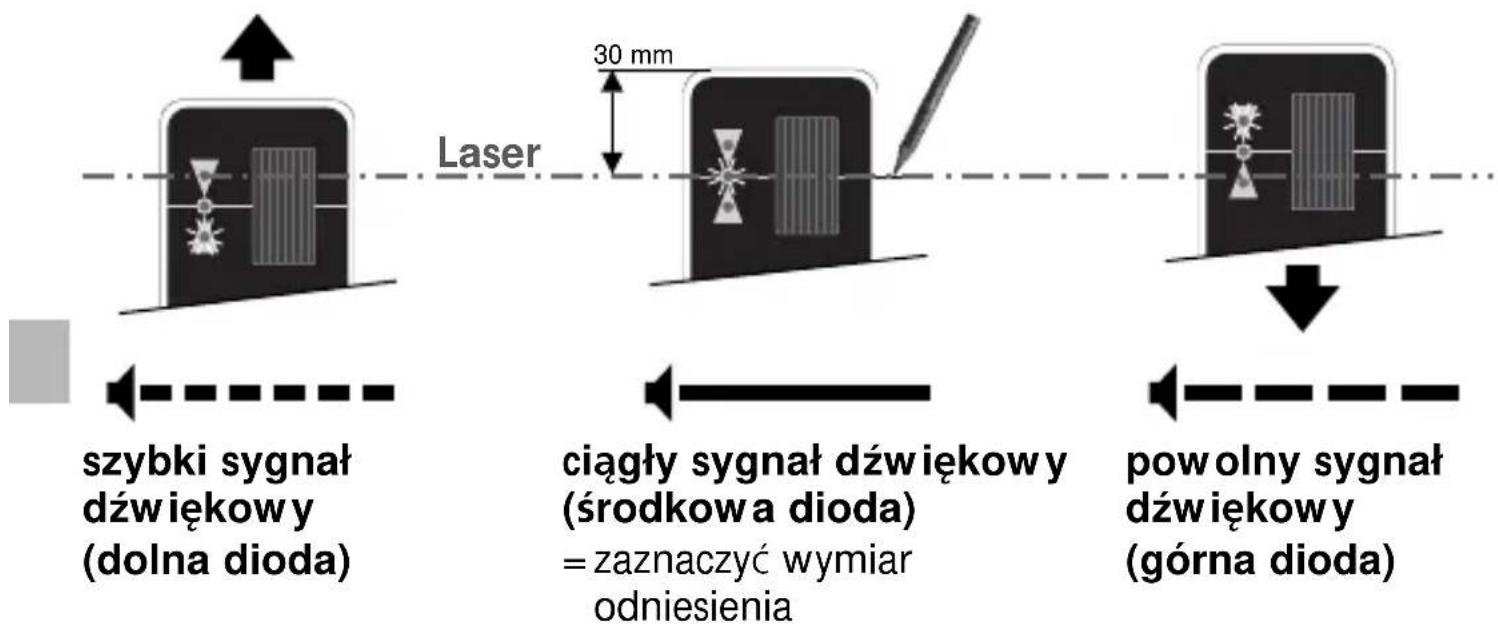

RangeXtender RX 30 / 52

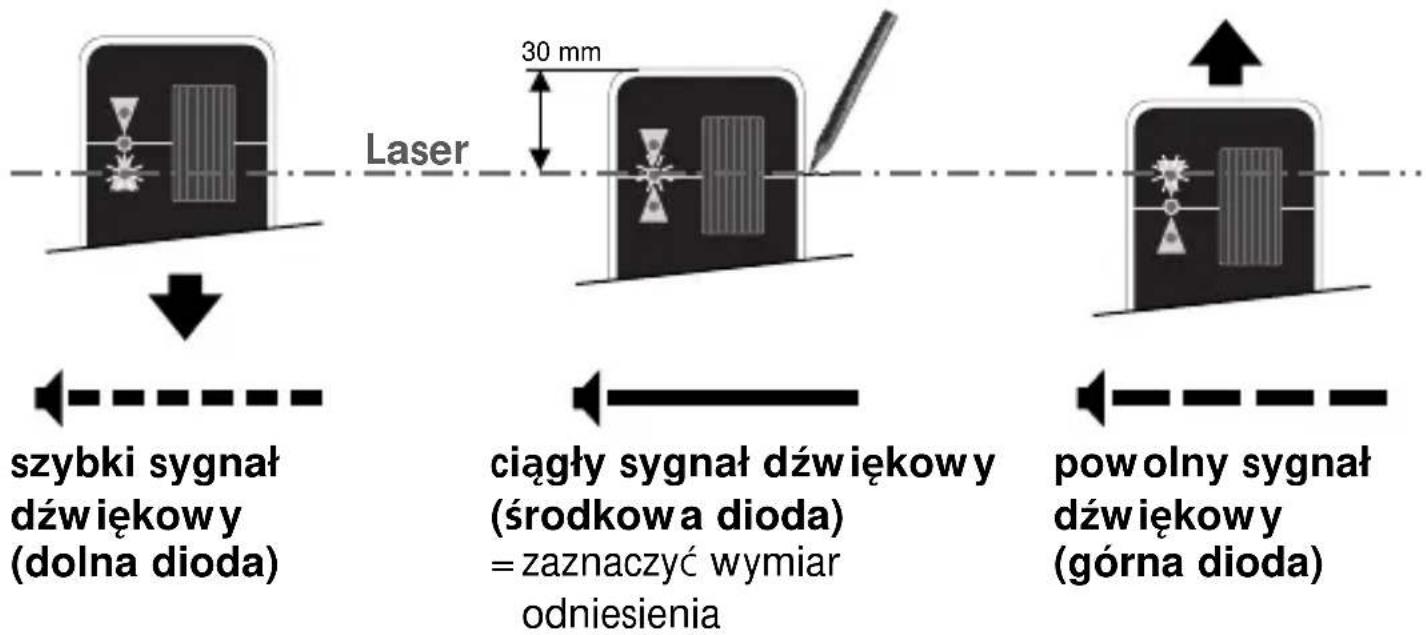

RangeXtender RX 51

Natężenie światła linii laserowych jest największe w środku i zmniejsza się na końcach. Może to zmniejszyć maksymalny zasięg odbiornika laserowego.

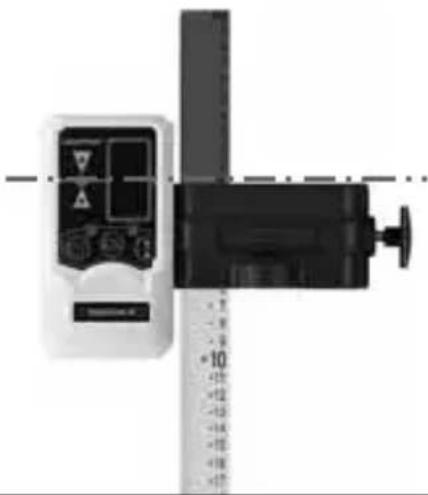

Zastosowanie z łatą mierniczą

Odbiornik można mocować do łaty za pomocą uchwytu. Łata pomiarowa (Art. Nr 080.50) jest polecana przy pomiarach względem podłoża. Dzięki niej można bez obliczeń wyznaczać różnice wysokości.

Dane Techniczne
Zakres odbiornika	RX 30: max. 30 mRX 51 / 52: max. 50 m
Zasilanie prądem 1 bateria 9 V
Masa (z baterią)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Temperatura pracy 0°C ... + 50°C
Temperatura składowania 0°C ... + 70°C
Wymiary (szer. x wys. x gł.)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
Numer Artykułu	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Zmiany zastrzeżone 11 / 2010

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info
