RangeXtender RX - Měřicí zařízení Laserliner - Bezplatný návod k obsluze

Typ produktu	Laserový přijímač pro laserové linie s technologií RX-READY
Dostupné modely	RangeXtender RX 30, RX 51, RX 52
Rozměry (D x V x H)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Hmotnost (včetně baterie)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Napájení	1 baterie 9 V
Rozsah příjmu laseru	RX 30 : max. 30 m ; RX 51 / RX 52 : max. 50 m
Minimální vzdálenost od laserového přístroje	Přibližně 3 m
Provozní teplota	0°C až +50°C
Skladovací teplota	0°C až +70°C
Zvukový signál	Rychlé pípání (dole), souvislý tón (uprostřed), pomalé pípání (nahoře)
LED indikátory	Centrální LED pro referenční měření; LED citlivosti (zelená/červená); LED rozsahu tolerance (vypnutá/červená)
Nastavitelná citlivost	Ano: blízká (zelená, max. 15 m) nebo vzdálená (červená, max. 50 m)
Přepínatelný rozsah tolerance	Přesný nebo pro ruční měření (RX 30 / RX 52)
Univerzální upevnění	Pro montáž na měřickou lať nebo geodetickou tyč
Magnetický povrch nahoře	Pouze RX 52
Libela	Pouze RX 52
Kompatibilita	Laserové linie s technologií RX-READY
Objednací čísla	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Údržba a čištění	Čistěte měkkým suchým hadříkem. Vyhněte se vlhkosti a rozpouštědlům.
Bezpečnost	V souladu s normami EU. Nedívejte se přímo do laserového paprsku. Likvidujte podle směrnice o OEEZ.
Země výroby	Německo (značka Laserliner)

Často kladené otázky - RangeXtender RX Laserliner

Jaký typ baterie použít pro RangeXtender RX?

Použijte standardní 9V baterii (typ 6LR61). Vložte ji do určené přihrádky při dodržení polarity.

Jaký je maximální dosah přijímače?

U RX 30 je maximální dosah 30 metrů. U RX 51 a RX 52 dosahuje za optimálních podmínek 50 metrů.

Jak aktivovat režim přijímače na laseru?

U laserové linie kompatibilní s RX-READY použijte určené tlačítko pro aktivaci ručního režimu přijímače. Linie ztmavnou, protože vysílají vysokofrekvenční pulsy.

Co znamenají různé zvukové signály?

Rychlé pípání znamená, že laser je ve spodní části přijímací zóny, souvislý tón (trvalý tón) signalizuje, že jste uprostřed (referenční měření), a pomalé pípání znamená, že laser je nahoře.

Mohu použít přijímač s laserem jiné značky?

Pouze laserové linie vybavené technologií RX-READY jsou kompatibilní. Zkontrolujte, zda váš laser tuto funkci má.

Jak nastavit citlivost přijímače?

U RX 30 / RX 52 použijte tlačítko H k přepínání mezi blízkou zónou (zelená, max. 15 m) a vzdálenou zónou (červená, max. 50 m). U RX 51 se citlivost nastavuje tlačítkem I. Příslušná LED indikuje aktivní nastavení.

Co dělat, když přijímač nedetekuje laser?

Zkontrolujte, zda je laser v režimu přijímače, zda je baterie přijímače nabitá a zda se nacházíte v rozsahu vzdálenosti (min. 3 m). Vyhněte se reflexním povrchům, které mohou narušit detekci.

Mohu použít přijímač venku?

Ano, ale na přímém slunci může být dosah snížen. V případě potřeby použijte vzdálený režim a rozsah pro ruční měření. Provozní teplota je 0°C až +50°C.

Jak upevnit přijímač na měřickou lať?

Použijte dodávané univerzální upevnění. Umožňuje montáž přijímače na flexibilní měřickou lať (ref. 080.50) nebo jinou kompatibilní tyč.

Jaký je rozdíl mezi modely RX 30, RX 51 a RX 52?

RX 30 má dosah 30 m a pouze jedno přední přijímací pole. RX 51 a RX 52 mají dosah 50 m a více přijímacích polí (přední, boční, zadní). RX 52 má navíc magnetický povrch a libelu.

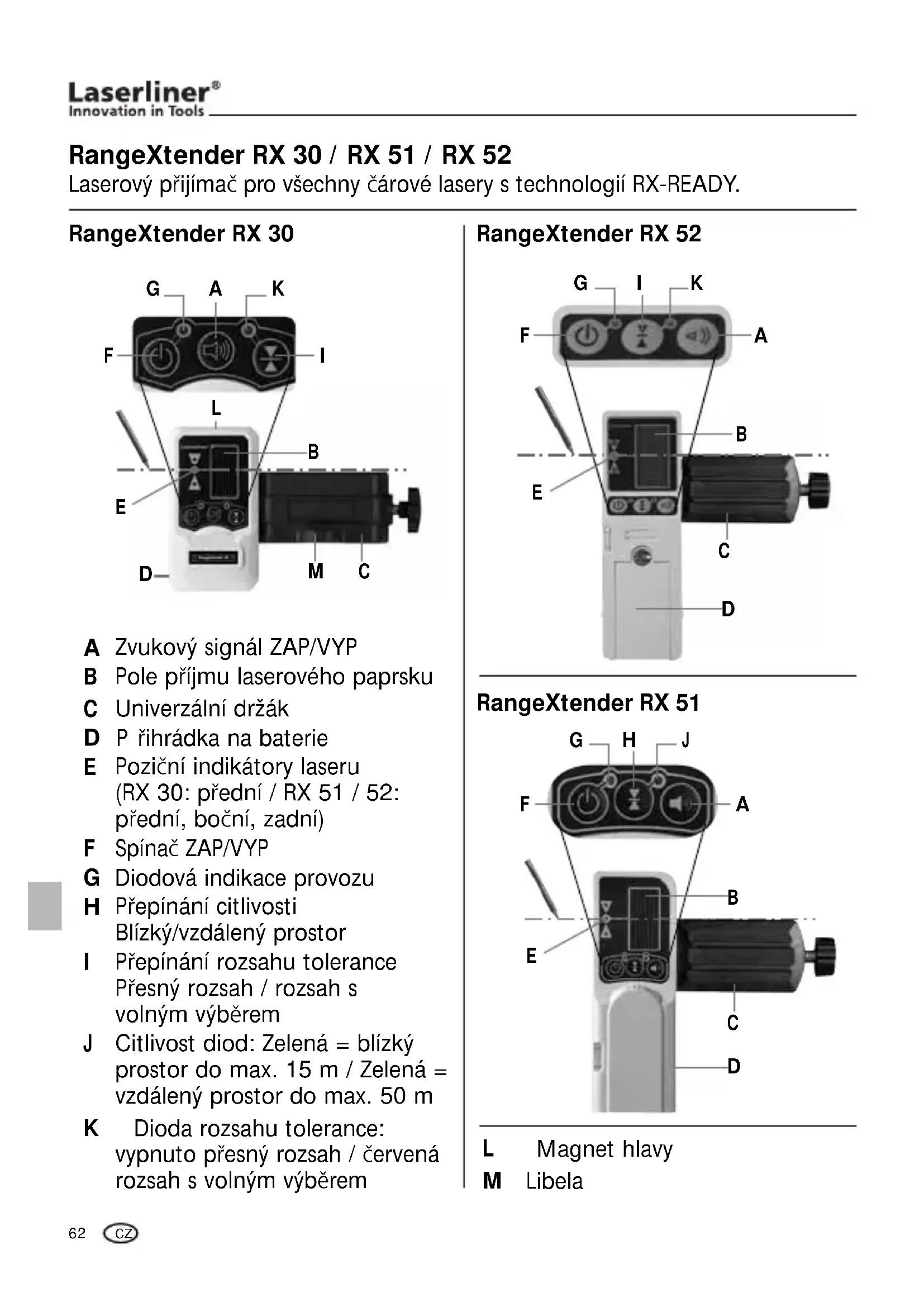

NÁVOD K OBSLUZE RangeXtender RX Laserliner

Laserový přijímač pro všechny čárové lasery s technologií RX-READY.

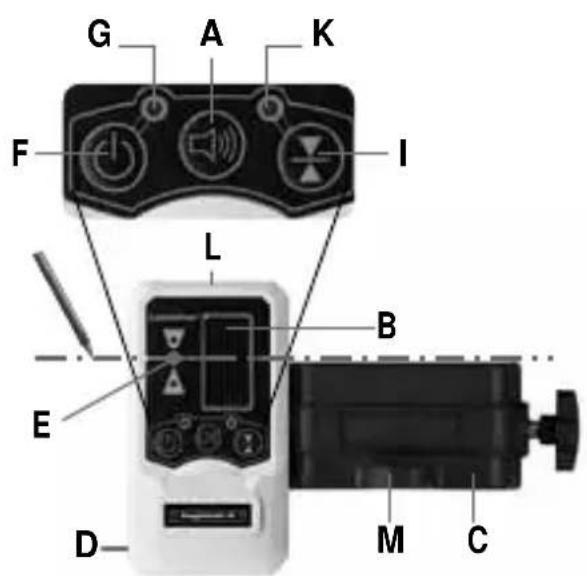

RangeXtender RX 30

A Zvukový signál ZAP/VYP
B Pole příjmu laserového paprsku
C Univerzální držák
D P řihrádka na baterie
E Poziční indikátory laseru (RX 30: přední / RX 51 / 52: přední, boční, zadní)
F Spínač ZAP/VYP
G Diodová indikace provozu
H Přepínání citlivosti Blízký/vzdálený prostor
I Přepínání rozsahu tolerance Přesný rozsah / rozsah s volným výběrem
J Citlivost diod: Zelená = blízký prostor do max. 15 m / Zelená = vzdálený prostor do max. 50 m
K Dioda rozsahu tolerance: vypnuto přesný rozsah / červená rozsah s volným výběrem

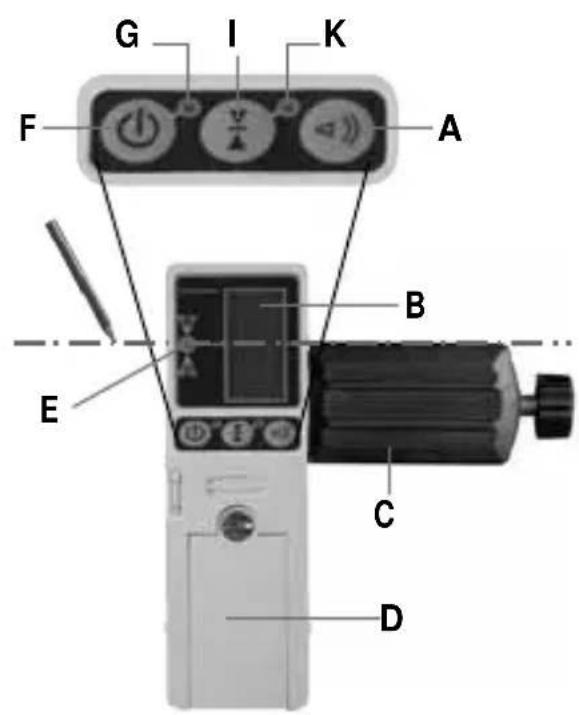

RangeXtender RX 52

2 RX READY Práce s laserovým přijímačem RX

K nivelaci na velké vzdálenosti nebo při již neviditelných laserových liniích použijte laserový přijímač RX. Ten zapnete tlačítkem F, rozsvítí se kontrolka G.

Čárový laser: Tlačítko zapíná a vypíná ruční přijímací režim.

RX 30 / RX 52: Pomocí tlačítka se určuje rozsah tolerance.

RX 51: Pomocí tlačítka se nastavuje citlivost.

Přepněte liniový laser do režimu ručního přijímače. Laserové linie nyní pulzují s vysokou frekvencí a jsou tmavší. Díky tomuto pulzování nyní laserový přijímač rozpozná laserové linie do max. vzdálenosti 30 m (RX 30) / 50 m (RX 51 / 52). Minimální vzdálenost k laserovému přístroji cca 3 m.

Nyní pohybujte polem příjmu (B) na laserovém přijímači pomocí laserových linií nahoru a dolů (horizontální laserové linie) resp. do stran (vertikální laserové linie), až se rozsvítí prostřední LED. Nyní si označte horizontální resp. vertikální referenční rozměr.

Minimální vzdálenost k laserovému přístroji cca. 3 m. Dejte pozor, aby se čáry laseru neodrážely od lesklých ploch. Tyto odrazy mohou způsobovat chybné zobrazení.

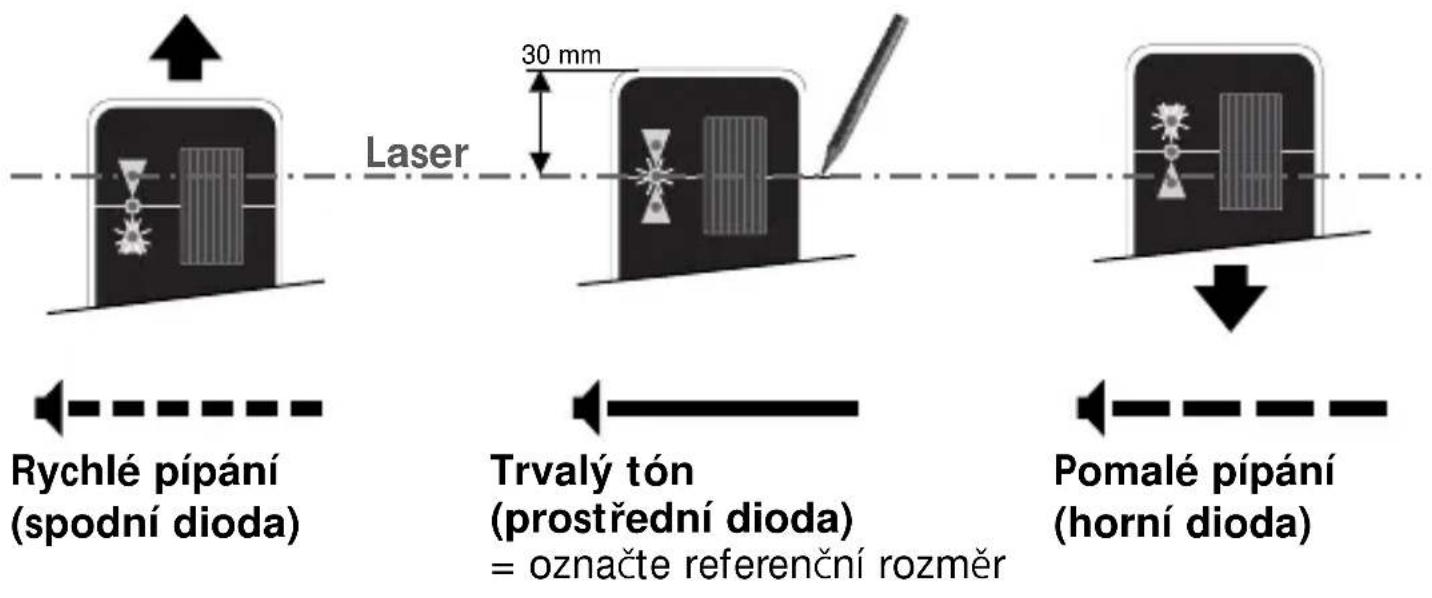

RangeXtender RX 30 / 52

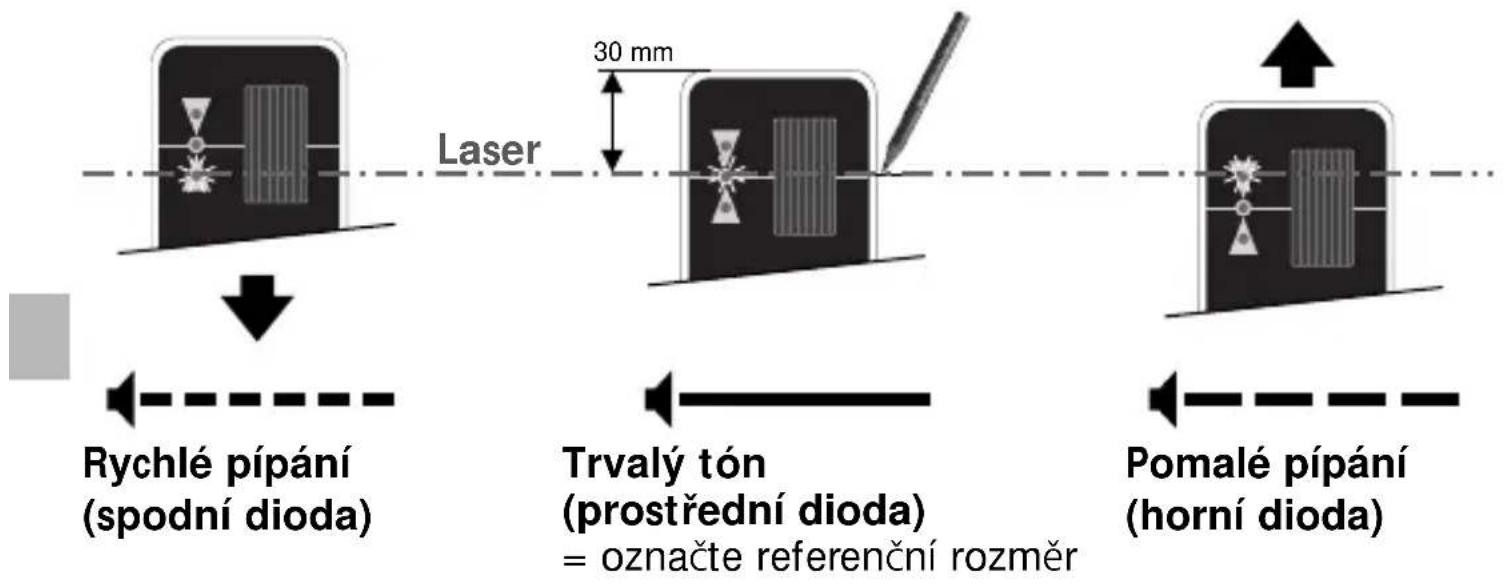

RangeXtender RX 51

Světelná intenzita laserových linií je ve středu nejvyšší, na koncích je nižší. Tím se může snížit maximální rozsah příjmu laserového přijímače.

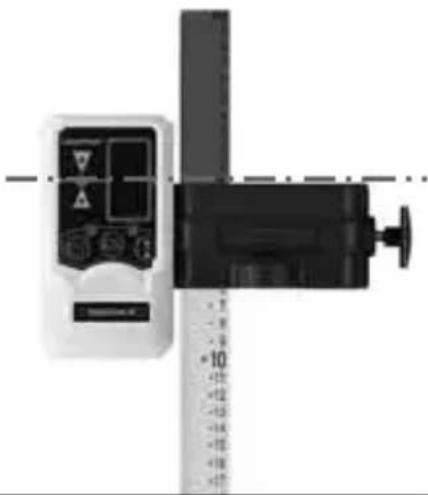

Použití s nivelační latí

Pomocí univerzálního držáku lze laserový přijímač RX připevnit k nivelačním latím. Pružnou nivelační lat (č. art.: 080.50) lze doporučit pro všechna měření výšek podloží. Bez výpočtů můžete přímo určit výškové rozdíly.

Technické parametry
Rozsah příjmu laseru	RX 30: max. 30 mRX 51 / 52: max. 50 m
Napájení 1 x 9 V baterie
Hmotnost (včetně baterie)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Provozní teplota 0°C ... + 50°C
Skladovací teplota 0°C ... + 70°C
Rozměry (Š x V x H)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
Číslo artiklu	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Technické změny vyhrazeny 11 / 2010

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

www.laserliner.com/info
