Тип продукт	Лазерен приемник за линейни лазери с технология RX-READY
Налични модели	RangeXtender RX 30, RX 51, RX 52
Размери (Д x В x Ш)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Тегло (с включена батерия)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Захранване	1 батерия 9 V
Обхват на приемане на лазера	RX 30 : макс. 30 m ; RX 51 / RX 52 : макс. 50 m
Минимално разстояние до лазерното устройство	Около 3 m
Работна температура	0°C до +50°C
Температура на съхранение	0°C до +70°C
Звуков сигнал	Бързи сигнали (долу), непрекъснат звук (център), бавни сигнали (горе)
LED индикатори	Централен LED за референтно измерване; LED за чувствителност (зелен/червен); LED за толеранс (изключен/червен)
Регулируема чувствителност	Да: близка (зелен, макс. 15 m) или далечна (червен, макс. 50 m)
Превключваем толеранс	Точност или свободна ръка (RX 30 / RX 52)
Универсално закрепване	За монтаж на лата или геодезически репер
Магнитна горна повърхност	Само RX 52
Нивелир	Само RX 52
Съвместимост	Линейни лазери с технология RX-READY
Референтни номера	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Поддръжка и почистване	Почиствайте с мека суха кърпа. Избягвайте влага и разтворители.
Безопасност	Съвместим с нормите на ЕС. Не гледайте директно лазерния лъч. Изхвърляйте съгласно директивата за ОЕЕО.
Държава на производство	Германия (марка Laserliner)

Често задавани въпроси - RangeXtender RX Laserliner

Какъв тип батерия да използвам за RangeXtender RX?

Използвайте стандартна батерия 9 V (тип 6LR61). Поставете я в отделението, като спазвате полярността.

Какъв е максималният обхват на приемника?

За RX 30 максималният обхват е 30 метра. За RX 51 и RX 52 достига 50 метра при оптимални условия.

Как да активирам режим приемник на лазера?

На съвместимия линеен лазер RX-READY използвайте специалния бутон за активиране на ръчен режим приемник. Линиите потъмняват, тъй като излъчват високочестотни импулси.

Какво означават различните звукови сигнали?

Бързи сигнали показват, че лазерът е в долната част на зоната на приемане, непрекъснат звук (поддържан тон) показва, че сте в центъра (референтно измерване), а бавни сигнали показват, че лазерът е в горната част.

Мога ли да използвам приемника с лазер от друга марка?

Само линейни лазери с технология RX-READY са съвместими. Проверете дали вашият лазер има тази функция.

Как да настроя чувствителността на приемника?

На RX 30 / RX 52 използвайте бутон H за превключване между близка зона (зелен, макс. 15 m) и далечна зона (червен, макс. 50 m). На RX 51 чувствителността се настройва с бутон I. Съответният LED индикатор показва активното настройка.

Какво да направя, ако приемникът не открива лазера?

Проверете дали лазерът е в режим приемник, дали батерията на приемника е заредена и дали сте в обхвата на разстояние (мин. 3 m). Избягвайте отразяващи повърхности, които могат да нарушат откриването.

Мога ли да използвам приемника на открито?

Да, но обхватът може да бъде намален при ярко слънце. Използвайте далечен режим и свободна ръка, ако е необходимо. Работната температура е от 0°C до +50°C.

Как да закрепя приемника на лата?

Използвайте предоставеното универсално закрепване. То позволява монтаж на приемника на гъвкава лата (реф. 080.50) или друг съвместим репер.

Каква е разликата между моделите RX 30, RX 51 и RX 52?

RX 30 има обхват 30 m и само едно предно приемно поле. RX 51 и RX 52 имат обхват 50 m и множество приемни полета (предно, странично, задно). RX 52 допълнително има магнитна повърхност и нивелир.

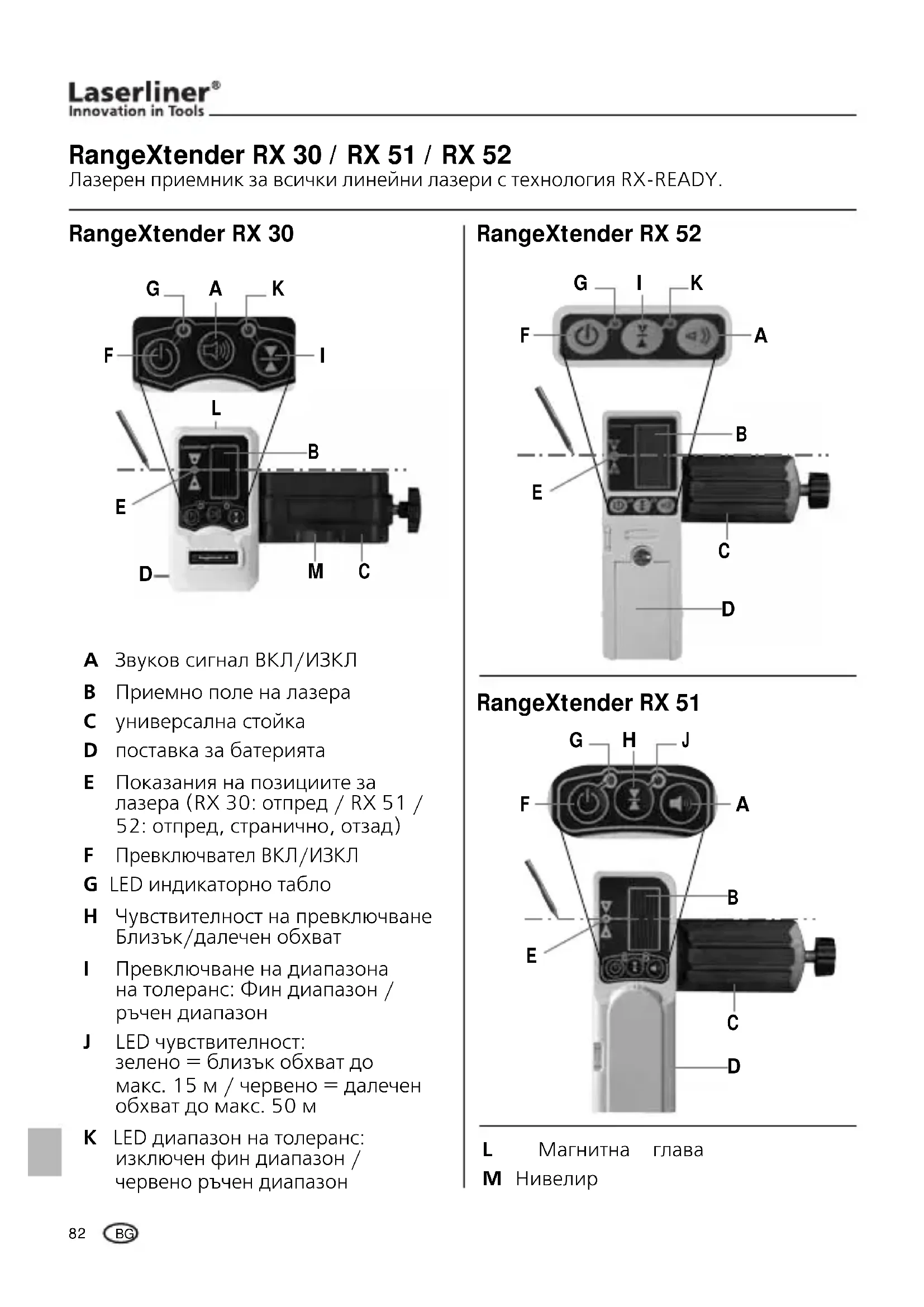

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RangeXtender RX Laserliner

Лазерен приемник за всички линейни лазери с технология RX-READY.

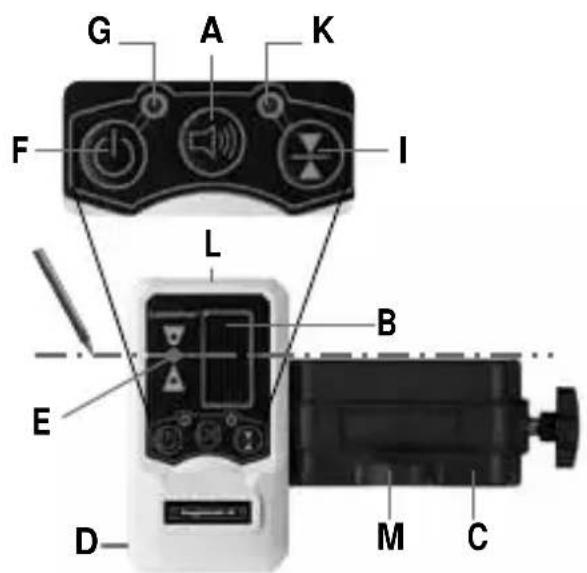

RangeXtender RX 30

A Звуков сигнал ВКЛ/ИЗКЛ
В Приемно поле на лазера
С универсална стойка
D поставка за батерията
E Показания на позициите за лазера (RX 30: отпред / RX 51 / 52: отпред, странично, отд)
F Превключвател ВКЛ/ИЗКЛ
G LED индикаторно табло
Н Чувствителност на превключване Близък/далечен обхват
I Превключване на диапазона на толеранс: Фин диапазон / ръчен диапазон
J LED чувствителност: зелено = близък обхват до макс. 15 м / червено = далечен обхват до макс. 50 м
K LED диапазон на толеранс: изключен фин диапазон / червено ръчен диапазон

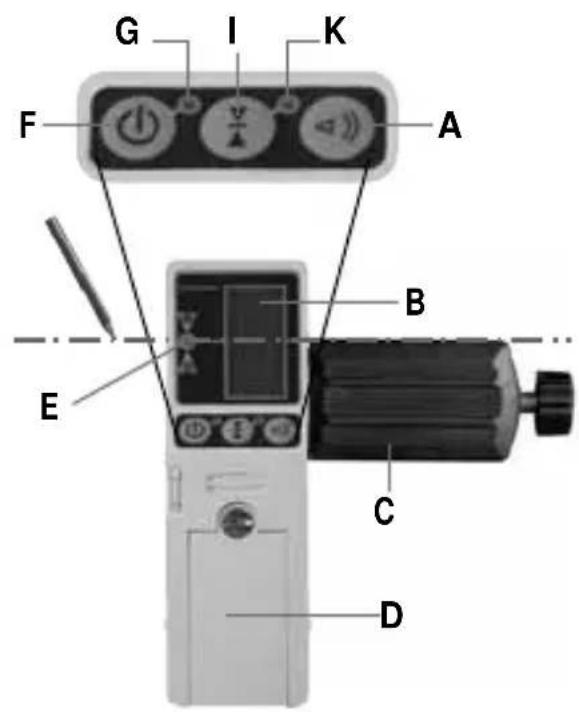

RangeXtender RX 52

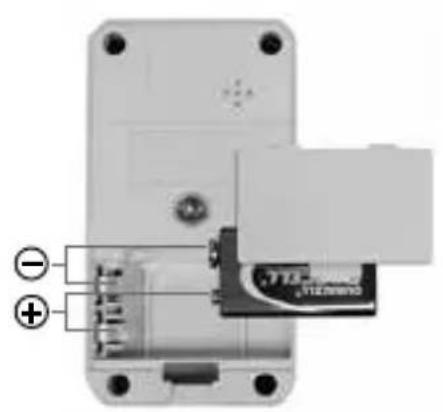

1 Поставяне на батериите

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

За нивелиране на по-големи дистанции или условия на силна светлина, използвайте лазерния приемник RX. Включете с бутон F; контролната лампа G ще светне.

Линеен лазер: Бутонът превключва ръчен режим на приемане Вкл. и Изкл.

RX 30 / RX 52: С бутона се фиксира диапазонът на толеранс.

RX 51: С бутона се настройва чувствителността.

Включете линейния лазер в режим Ръчен приемник. Лазерните линии сега ще пулсират с голяма честота, което ги прави по-тъмни. Лазерния приемник може да засече три пулсиращи лазерни линии на максимально разстояние от 30 м (RX 30) / 50 м (RX 51 / 52). Минимално разстояние до лазерното устройство около 3 м.

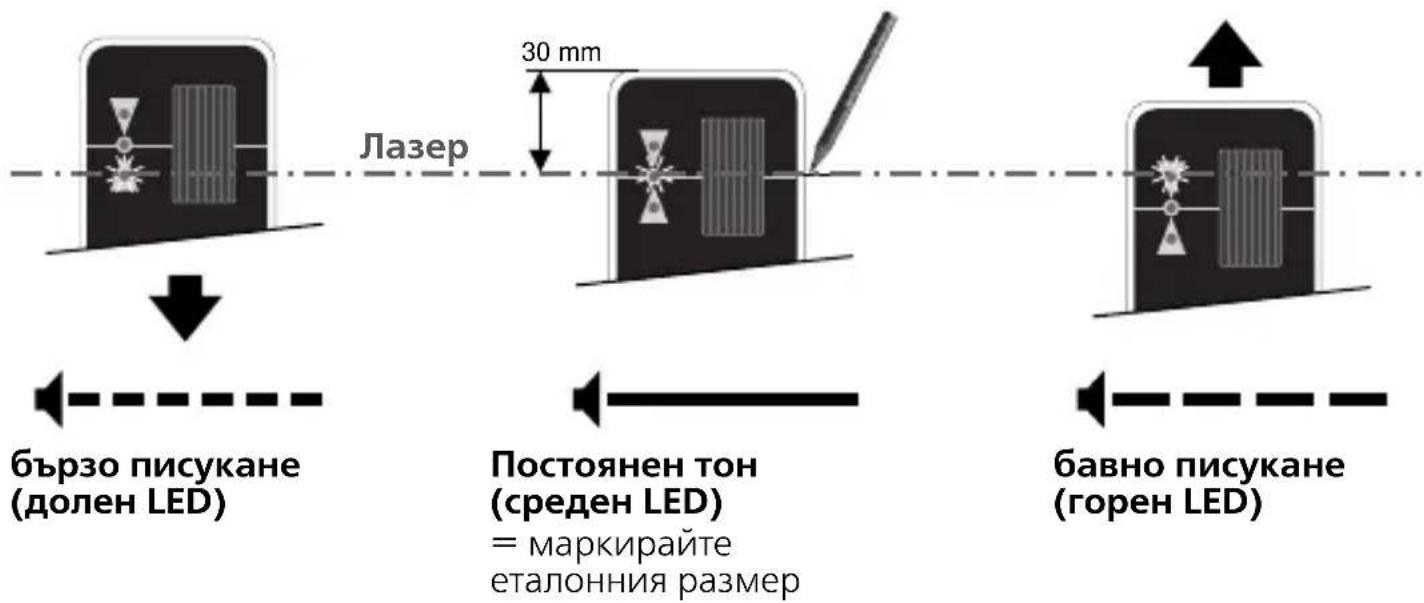

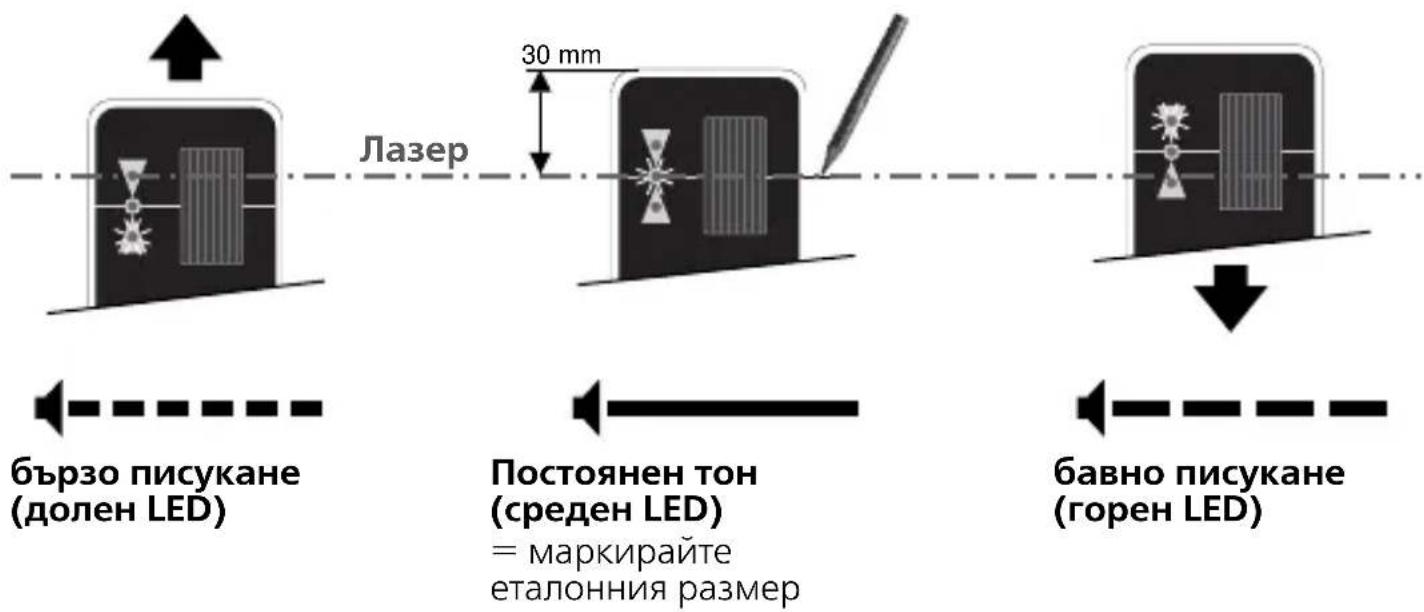

Сега преместете полето на приемане (В) на лазерния приемник през лазерните линии нагоре и надолу (хоризонтална лазерна линия) и/или настрани (вертикална лазерна линия) докато централния диод светне. Сега маркирайте хоризонталните и/или вертикалните референтни измервания.

Минимално разстояние до лазерното устройство около 3 м. Обърнете внимание лазерните линии да не се отразяват от огледални повърхности. Тези отражения може да доведат до грешни показания.

RangeXtender RX 30 / 52

RangeXtender RX 51

Интензитета на лазерната светлина е най-силна в средата и намалява към в краищата на линиите. По този начин може да се намали максималният обхват на приемане на лазерния приемник.

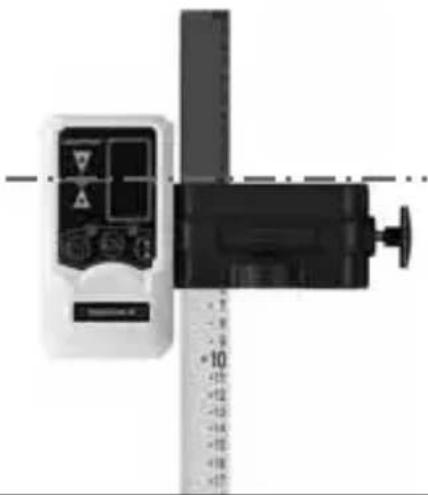

Използване с мерна линийка

Лазерният приемник RX може да бъде прикрепен към измервателните уреди чрез универсална конзола. Flexi измервателен уред (арт.номер 080.50)е винаги препоръчван, когато се измерват височини от пода. Той позволява определянето на височините директно без изчисления.

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: www.laserliner.com/info
