Produkttype	Lasermodtager til linjelasere med RX-READY teknologi
Tilgængelige modeller	RangeXtender RX 30, RX 51, RX 52
Mål (L x H x D)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Vægt (inkl. batteri)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Strømforsyning	1 stk. 9 V batteri
Laserens modtageområde	RX 30 : max. 30 m ; RX 51 / RX 52 : max. 50 m
Minimum afstand til laserenheden	Ca. 3 m
Driftstemperatur	0°C til +50°C
Opbevaringstemperatur	0°C til +70°C
Lydsignal	Hurtige bip (lav), kontinuerlig tone (midte), langsomme bip (høj)
LED-indikatorer	Centrerings-LED til referencemåling; Følsomheds-LED (grøn/rød); Toleranceområde-LED (slukket/rød)
Indstillelig følsomhed	Ja: nær (grøn, max. 15 m) eller fjern (rød, max. 50 m)
Omskifteligt toleranceområde	Præcision eller frihånd (RX 30 / RX 52)
Universel fastgørelse	Til montering på målestok eller landmålerstok
Magnetisk overflade	Kun RX 52
Vaterpas	Kun RX 52
Kompatibilitet	Linjelasere med RX-READY teknologi
Referencenumre	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Undgå fugt og opløsningsmidler.
Sikkerhed	Overholder EU-standarder. Se ikke direkte ind i laserstrålen. Bortskaf i henhold til WEEE-direktivet.
Fremstillingsland	Tyskland (mærke Laserliner)

Ofte stillede spørgsmål - RangeXtender RX Laserliner

Hvilken type batteri skal bruges til RangeXtender RX?

Brug et standard 9 V batteri (type 6LR61). Isæt det i det beregnede rum med korrekt polaritet.

Hvad er modtagerens maksimale rækkevidde?

For RX 30 er den maksimale rækkevidde 30 meter. For RX 51 og RX 52 når den op til 50 meter under optimale forhold.

Hvordan aktiveres modtagertilstand på laseren?

På den RX-READY-kompatible linjelaser bruges den dedikerede knap til at aktivere manuel modtagertilstand. Linjerne bliver mørkere, fordi de udsender højfrekvente pulser.

Hvad betyder de forskellige lydsignaler?

Hurtige bip indikerer, at laseren er i bunden af modtageområdet, en kontinuerlig tone (stabil tone) signalerer, at du er i midten (referencemåling), og langsomme bip indikerer, at laseren er i toppen.

Kan jeg bruge modtageren med en laser fra et andet mærke?

Kun linjelasere med RX-READY teknologi er kompatible. Kontroller, at din laser har denne funktion.

Hvordan indstilles modtagerens følsomhed?

På RX 30 / RX 52 bruges knap H til at skifte mellem nærzone (grøn, max. 15 m) og fjernzone (rød, max. 50 m). På RX 51 indstilles følsomheden med knap I. Den tilhørende LED viser den aktive indstilling.

Hvad gør jeg, hvis modtageren ikke registrerer laseren?

Kontroller, at laseren er i modtagertilstand, at modtagerens batteri er opladet, og at du er inden for afstandsområdet (min. 3 m). Undgå reflekterende overflader, der kan forstyrre registreringen.

Kan jeg bruge modtageren udendørs?

Ja, men rækkevidden kan reduceres i stærkt sollys. Brug fjernindstilling og frihåndsområde om nødvendigt. Driftstemperaturen er 0°C til +50°C.

Hvordan fastgøres modtageren på en målestok?

Brug den medfølgende universelle fastgørelse. Den gør det muligt at montere modtageren på en flexi-målestok (ref. 080.50) eller en anden kompatibel stok.

Hvad er forskellen mellem modellerne RX 30, RX 51 og RX 52?

RX 30 har en rækkevidde på 30 m og kun et frontalt modtagefelt. RX 51 og RX 52 har en rækkevidde på 50 m og flere modtagefelter (front, side, bag). RX 52 har desuden en magnetisk overflade og et vaterpas.

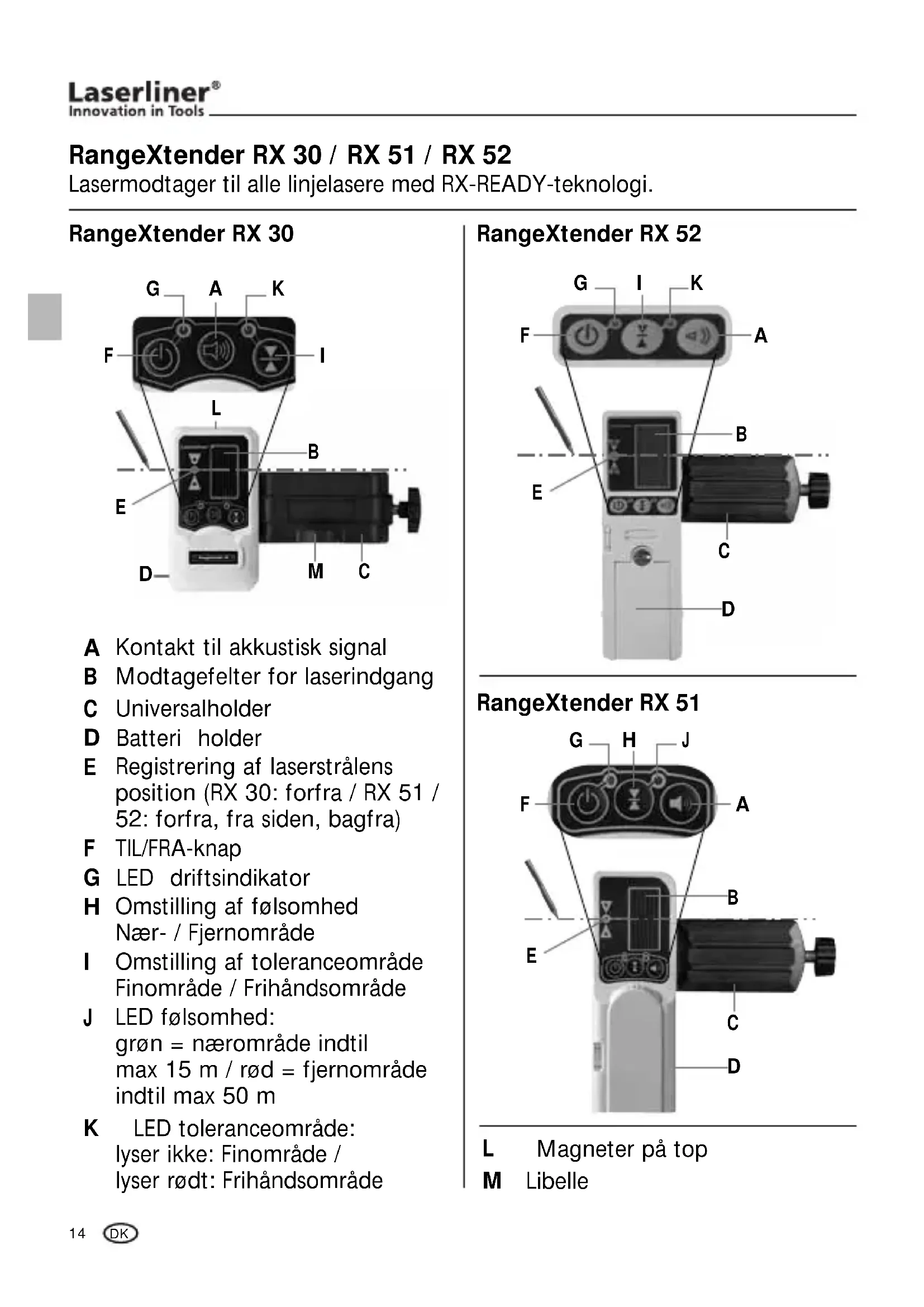

BRUGSANVISNING RangeXtender RX Laserliner

H Omstilling af følsomhed Nær- / Fjernområde

I Omstilling af toleranceområde Finområde / Frihåndsområde

J LED følsomhed: grøn = nærområde indtil max 15 m / rød = fjernområde indtil max 50 m

K LED toleranceområde: lyser ikke: Finområde / lyser rødt: Frihåndsområde

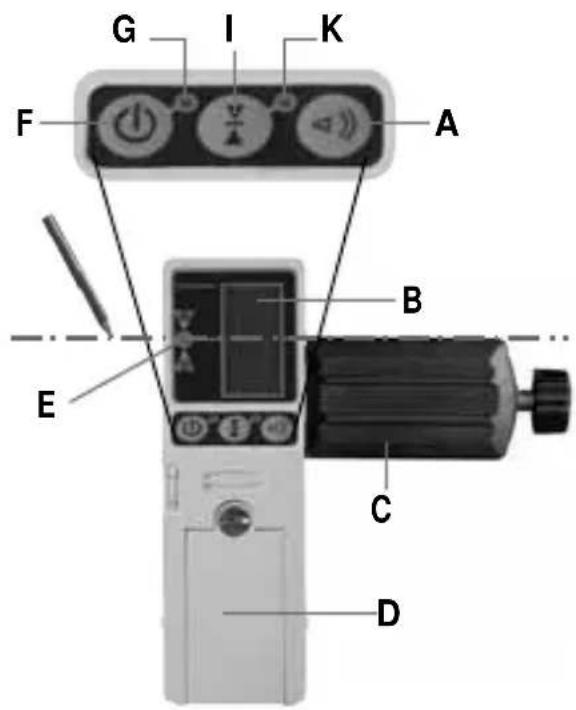

RangeXtender RX 52

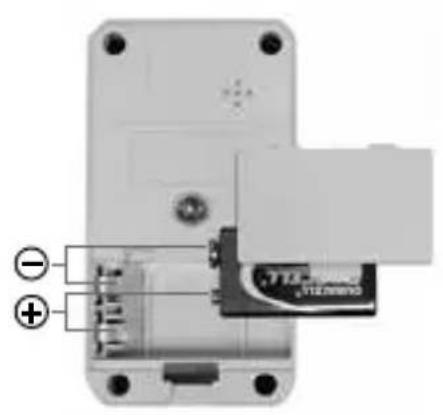

1 Indsættelse af batterier

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

2 RX READY Arbejdet med lasermodtageren RX

Fordelen ved RX er, at laseren med denne kan anvendes på større afstande – op til 30 m (RX 30) / 50 m (RX 51 / 52) både indendørs og udendørs, hvor lysforholdene sædvanligvis gør, at laserstrålerne ikke kan ses. Modtageren tændes ved at trykke på kontakten (F). Kontrollampen (G) lyser.

RX 30 / RX 52: Toleranceområdet fastlægges med knappen.

RX 51: Med knappen indstilles følsomheden.

Omstilling af linjelaseren til håndmodtagermodus. Nu pulserer laser-linierne med en høj frekvens og laserlinierne bliver mørkere. Lasermodtageren kan nu registrere laserlinierne i en afstand op til ca. 30 m (RX 30) / ca. 50 m (RX 51 / 52). Mindsteafstand til laserapparat: ca. 3 m.

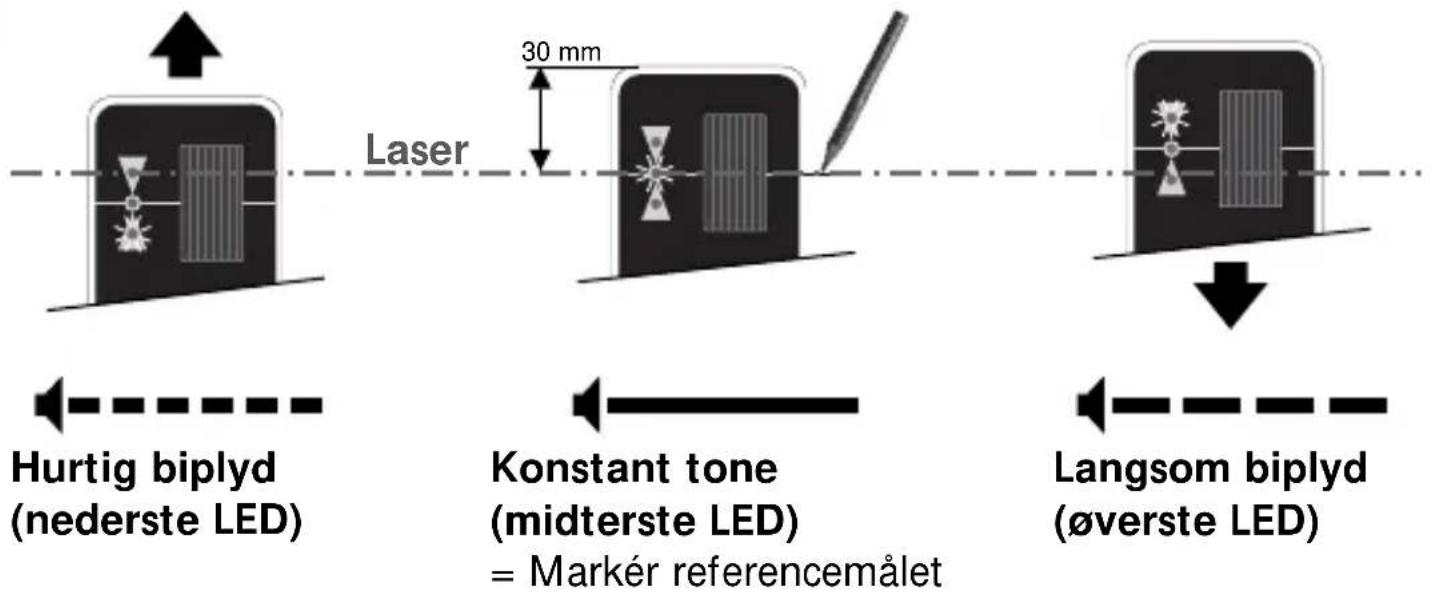

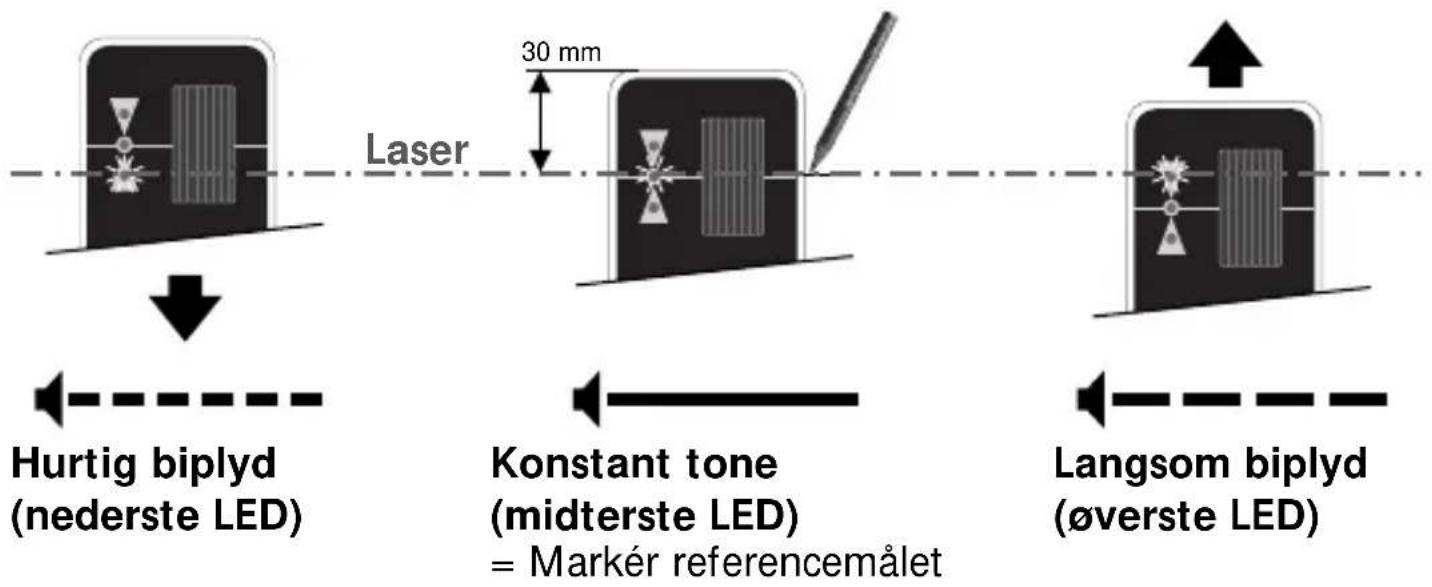

Bevæg nu lasermodtagerens modtagefelt (B) gennem laserlinien opad og nedad (for at fange den vandrette laserlinie) og derefter fra side til side (for at fange den lodrette laserlinie) indtil den midterste kontrollampe lyser.

Marker derefter henholdsvis det vandrette og det lodrette referencepunkt.

Mindsteafstand til laserapparat: ca. 3 m. Pas på, at laserlinjerne ikke reflekteres af spejlende overflader. Sådanne reflektioner kan medføre fejlvisninger.

RangeXtender RX 30 / 52

RangeXtender RX 51

Laserstrålens styrke er stærkest på midten og aftager mod enderne. Herved kan lasermodtagerens maksimale modtageområde begrænses.

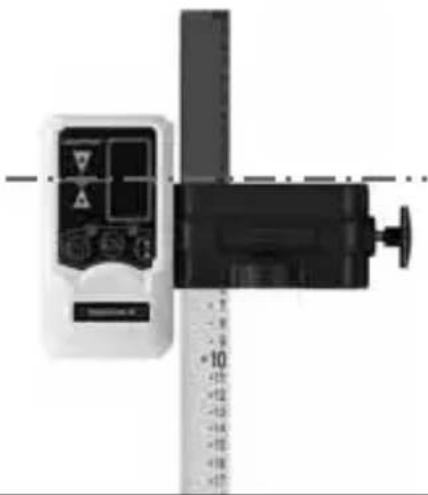

Lasermodtageren RX kan monteres på nivellerstadier med universalbeslaget. Flexi-stadiet 080.50 er specielt velegnet til måling af niveauforskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses på stadiets skala.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52
