Тип продукту	Лазерний приймач для лазерних ліній з технологією RX-READY
Доступні моделі	RangeXtender RX 30, RX 51, RX 52
Розміри (Д x В x Г)	RX 30: 60 x 110 x 26 мм; RX 51: 52 x 150 x 27 мм; RX 52: 52 x 164 x 27 мм
Вага (з батарейкою)	RX 30: 0,13 кг; RX 51 / RX 52: 0,2 кг
Живлення	1 батарейка 9 В
Діапазон прийому лазера	RX 30: макс. 30 м; RX 51 / RX 52: макс. 50 м
Мінімальна відстань до лазерного пристрою	Близько 3 м
Робоча температура	0°C до +50°C
Температура зберігання	0°C до +70°C
Звуковий сигнал	Швидкі сигнали (низ), безперервний звук (центр), повільні сигнали (верх)
Світлодіодні індикатори	Центральний світлодіод для опорного виміру; світлодіод чутливості (зелений/червоний); світлодіод діапазону допуску (вимкнений/червоний)
Регульована чутливість	Так: ближня (зелений, макс. 15 м) або дальня (червоний, макс. 50 м)
Перемикається діапазон допуску	Точний або вільний (RX 30 / RX 52)
Універсальне кріплення	Для монтажу на рейку або геодезичну віху
Верхня поверхня з магнітом	Тільки RX 52
Рівень	Тільки RX 52
Сумісність	Лінійні лазери з технологією RX-READY
Артикули	RX 30: 033.25A; RX 51: 033.20-1; RX 52: 033.20-2
Догляд та очищення	Чистити м'якою сухою ганчіркою. Уникайте вологи та розчинників.
Безпека	Відповідає нормам ЄС. Не дивіться безпосередньо на лазерний промінь. Утилізуйте згідно з директивою DEEE.
Країна виробництва	Німеччина (бренд Laserliner)

Часті запитання - RangeXtender RX Laserliner

Який тип батарейки використовувати для RangeXtender RX?

Використовуйте стандартну батарейку 9 В (тип 6LR61). Вставте її у відсік, дотримуючись полярності.

Яка максимальна дальність приймача?

Для RX 30 максимальна дальність становить 30 метрів. Для RX 51 та RX 52 вона досягає 50 метрів в оптимальних умовах.

Як активувати режим приймача на лазері?

На сумісному лінійному лазері з RX-READY використовуйте відповідну кнопку для активації ручного режиму приймача. Лінії стають темнішими, оскільки вони випромінюють високочастотні імпульси.

Що означають різні звукові сигнали?

Швидкі сигнали вказують, що лазер знаходиться внизу зони прийому, безперервний звук (суцільний тон) сигналізує про центр (еталонне вимірювання), а повільні сигнали вказують, що лазер вгорі.

Чи можна використовувати приймач з лазером іншої марки?

Тільки лінійні лазери, оснащені технологією RX-READY, є сумісними. Переконайтеся, що ваш лазер має цю функцію.

Як налаштувати чутливість приймача?

На RX 30 / RX 52 використовуйте кнопку H для перемикання між ближньою зоною (зелений, макс. 15 м) та дальньою зоною (червоний, макс. 50 м). На RX 51 чутливість регулюється кнопкою I. Відповідний світлодіод вказує активне налаштування.

Що робити, якщо приймач не виявляє лазер?

Перевірте, чи лазер у режимі приймача, чи заряджена батарейка приймача, і чи знаходитесь ви в діапазоні відстані (мін. 3 м). Уникайте відбивних поверхонь, які можуть спотворювати виявлення.

Чи можна використовувати приймач на вулиці?

Так, але дальність може зменшитися під прямим сонячним світлом. За потреби використовуйте дальній режим та діапазон вільної руки. Робоча температура від 0°C до +50°C.

Як закріпити приймач на рейці?

Використовуйте універсальне кріплення, що входить у комплект. Воно дозволяє встановити приймач на гнучку рейку (арт. 080.50) або будь-яку іншу сумісну віху.

Яка різниця між моделями RX 30, RX 51 та RX 52?

RX 30 має дальність 30 м і лише переднє поле прийому. RX 51 та RX 52 мають дальність 50 м і кілька полів прийому (переднє, бічне, заднє). RX 52 також має магнітну поверхню та рівень.

ПОСІБНИК КОРИСТУВАЧА RangeXtender RX Laserliner

Лазерний приймач для всіх лінійних лазерів, в яких використовується технологія RX-READY.

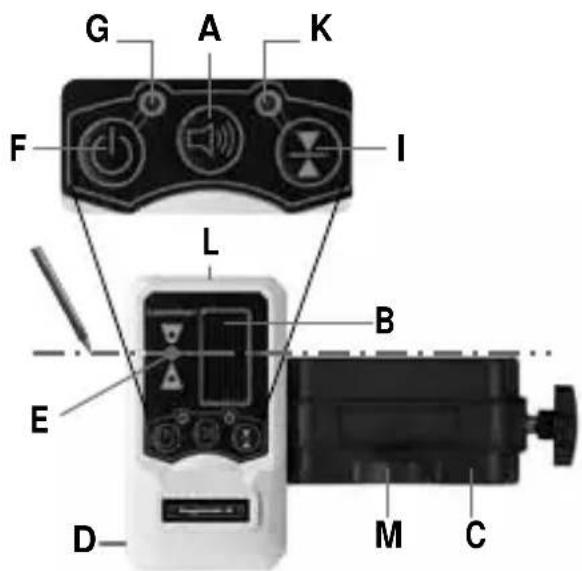

RangeXtender RX 30 RangeXtender RX 52

G СД-індикатор роботи

Н Перемикання чутливості Ближній / дальній діапазон

I Перемикання діапазонів допуску Діапазон точного регулювання / діапазон довільного регулювання

СД-індикатори чутливості: зелений = ближній діапазон до макс. 15 м / червоний = дальній діапазон до макс. 50 м

К СД-індикатор діапазону допуску: згласлий – діапазон точного регулювання / червоний – діапазон довільного регулювання

L Магніт у верхній частині

М Поземник

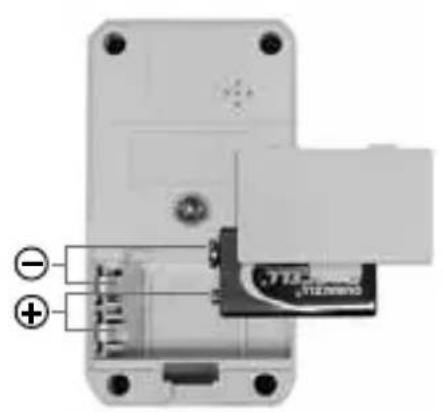

1 Вставлення батареї

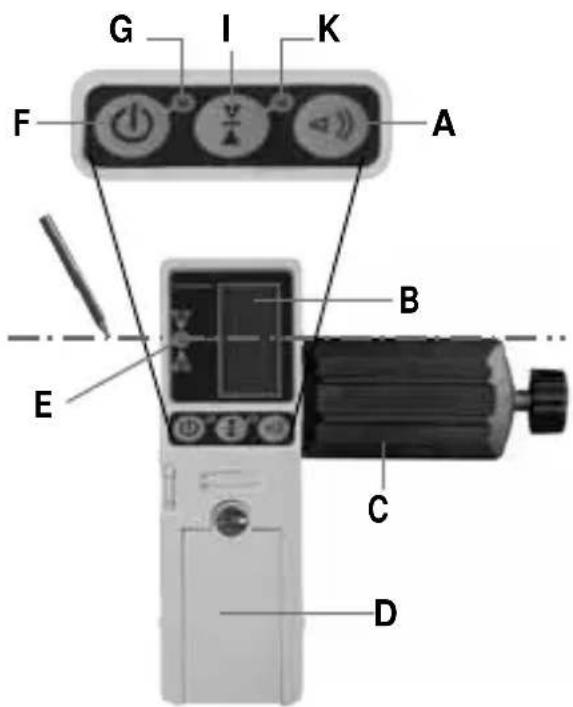

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

Лінійний лазер: Лінійний лазер: ця кнопка вмикає й вимикає ручний приймач.

RX 30 / RX 52: Цією кнопкою задається діапазон допуску.

RX 51: Цією кнопкою задається чутливість.

Мінімальна відстань до лазерного приладу становить приблизно 3 м. Слідкуйте за тим, щоб лазерні промені не відбивалися від дзеркальних поверхонь. Ці відбиття можуть привести до помилкових показань.

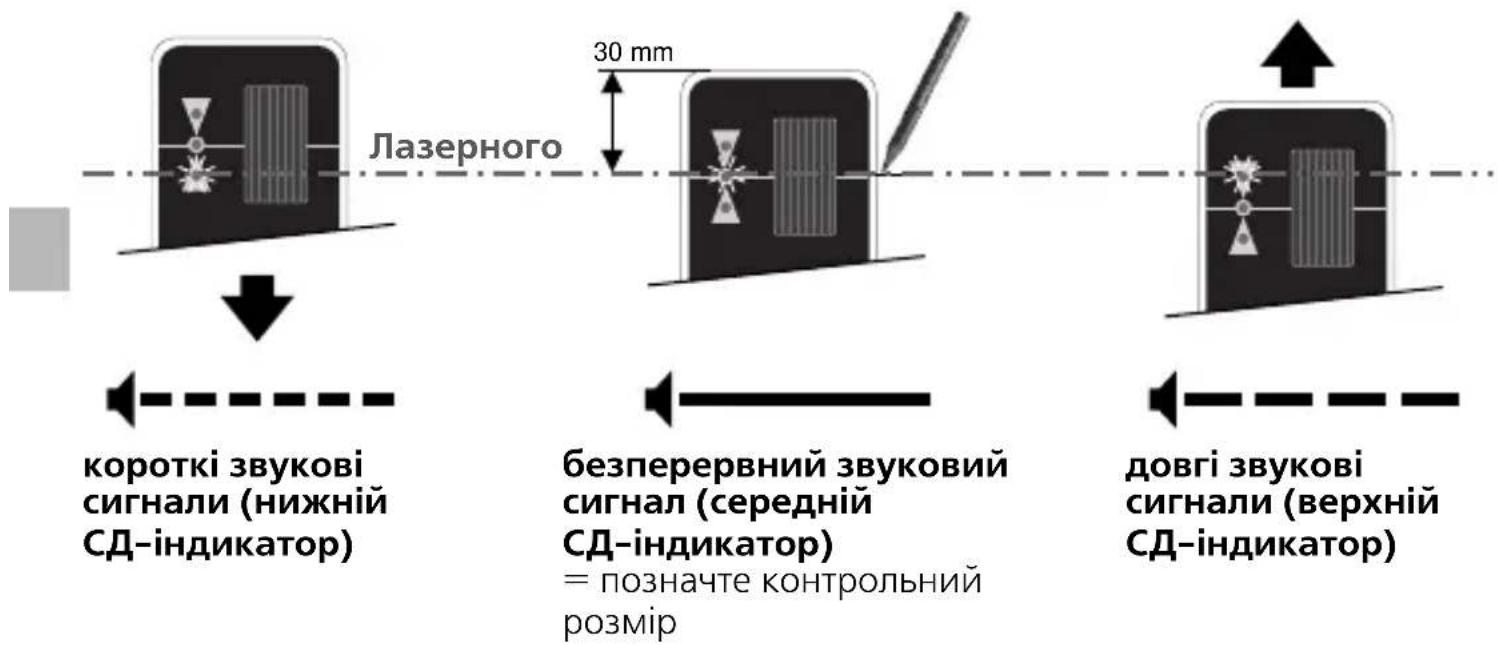

RangeXtender RX 30 / 52

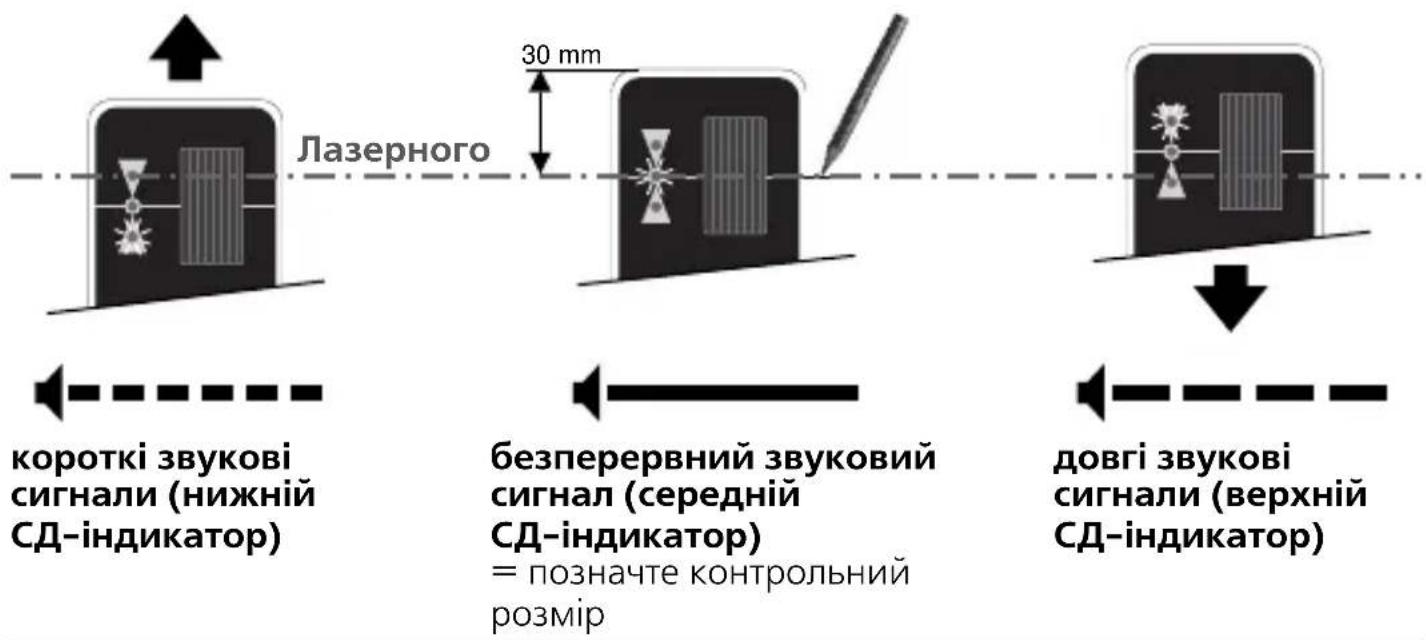

RangeXtender RX 51


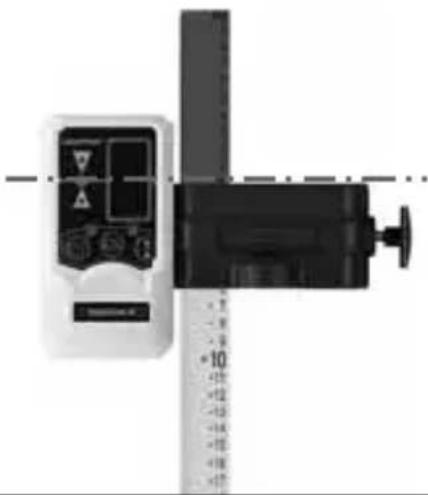

Використання з нівелірною рейкою

Лазерний приймач RX можна кріпити на нівелірних рейках за допомогою універсального кріплення. Для всіх вимірювань рівня радимо користуватися рухомою рейкою Flexi (арт. №: 080.50). Вона дозволяє визначити різницю рівней відразу без розрахунків.

Технічні дані
Дальність прийому лазерного променя	RX 30: макс. 30 mRX 51 / 52: макс. 50 m
Живлення Акумулятор 1 x 9 В
Маса (з батареєю)	RX 30: 0,13 кгRX 51 / 52: 0,2 кг
Робоча температура 0°C ... + 50°C
Температура зберігання 0°C ... + 70°C
Габаритні розміри (Ш x В x Г)	RX 30: 60 x 110 x 26 ммRX 51: 52 x 150 x 27 ммRX 52: 52 x 164 x 27 мм
Арт.No	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Сохраняется право на технические изменения	11 / 2010

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info
