Tipo di prodotto	Ricevitore laser per livelli laser con tecnologia RX-READY
Modelli disponibili	RangeXtender RX 30, RX 51, RX 52
Dimensioni (L x A x P)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Peso (batteria inclusa)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Alimentazione	1 batteria da 9 V
Gamma di ricezione laser	RX 30 : max. 30 m ; RX 51 / RX 52 : max. 50 m
Distanza minima dal dispositivo laser	Circa 3 m
Temperatura di funzionamento	0°C a +50°C
Temperatura di stoccaggio	0°C a +70°C
Segnale acustico	Bip rapidi (basso), suono continuo (centro), bip lenti (alto)
Indicatori LED	LED centrale per misura di riferimento; LED di sensibilità (verde/rosso); LED di tolleranza (spenta/rossa)
Sensibilità regolabile	Sì: vicino (verde, max. 15 m) o lontano (rosso, max. 50 m)
Gamma di tolleranza commutabile	Precisione o a mano libera (RX 30 / RX 52)
Fissaggio universale	Per montaggio su stadia o palina topografica
Superficie superiore magnetica	Solo RX 52
Livella	Solo RX 52
Compatibilità	Laser a linee con tecnologia RX-READY
Riferimenti	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare umidità e solventi.
Sicurezza	Conforme alle norme UE. Non guardare direttamente il raggio laser. Smaltire secondo la direttiva RAEE.
Paese di fabbricazione	Germania (marchio Laserliner)

Domande frequenti - RangeXtender RX Laserliner

Quale tipo di batteria utilizzare per il RangeXtender RX?

Utilizzare una batteria da 9 V standard (tipo 6LR61). Inserirla nel vano previsto rispettando la polarità.

Qual è la portata massima del ricevitore?

Per RX 30, la portata massima è di 30 metri. Per RX 51 e RX 52, raggiunge 50 metri in condizioni ottimali.

Come attivare la modalità ricevitore sul laser?

Sul laser a linee compatibile RX-READY, utilizzare il tasto dedicato per attivare la modalità ricevitore manuale. Le linee diventano più scure perché emettono pulsazioni ad alta frequenza.

Cosa significano i diversi bip acustici?

Bip rapidi indicano che il laser è in basso nella zona di ricezione, un suono continuo (tono costante) segnala che sei al centro (misura di riferimento), e bip lenti indicano che il laser è in alto.

Posso utilizzare il ricevitore con un laser di un'altra marca?

Solo i laser a linee dotati della tecnologia RX-READY sono compatibili. Verificare che il proprio laser abbia questa funzione.

Come regolare la sensibilità del ricevitore?

Su RX 30 / RX 52, utilizzare il pulsante H per passare dalla zona vicina (verde, max. 15 m) a quella lontana (rosso, max. 50 m). Su RX 51, la sensibilità si regola con il tasto I. Il LED corrispondente indica l'impostazione attiva.

Cosa fare se il ricevitore non rileva il laser?

Verificare che il laser sia in modalità ricevitore, che la batteria del ricevitore sia carica e che ci si trovi nella gamma di distanza (min. 3 m). Evitare superfici riflettenti che potrebbero falsare il rilevamento.

Posso utilizzare il ricevitore all'aperto?

Sì, ma la portata può essere ridotta in pieno sole. Utilizzare la modalità lontana e la gamma a mano libera se necessario. La temperatura di funzionamento è da 0°C a +50°C.

Come fissare il ricevitore su una stadia?

Utilizzare il fissaggio universale fornito. Consente di montare il ricevitore su una stadia flessibile (rif. 080.50) o qualsiasi altra palina compatibile.

Qual è la differenza tra i modelli RX 30, RX 51 e RX 52?

RX 30 ha una portata di 30 m e un unico campo di ricezione anteriore. RX 51 e RX 52 hanno una portata di 50 m e campi di ricezione multipli (anteriore, laterale, posteriore). RX 52 ha in più una superficie magnetica e una livella.

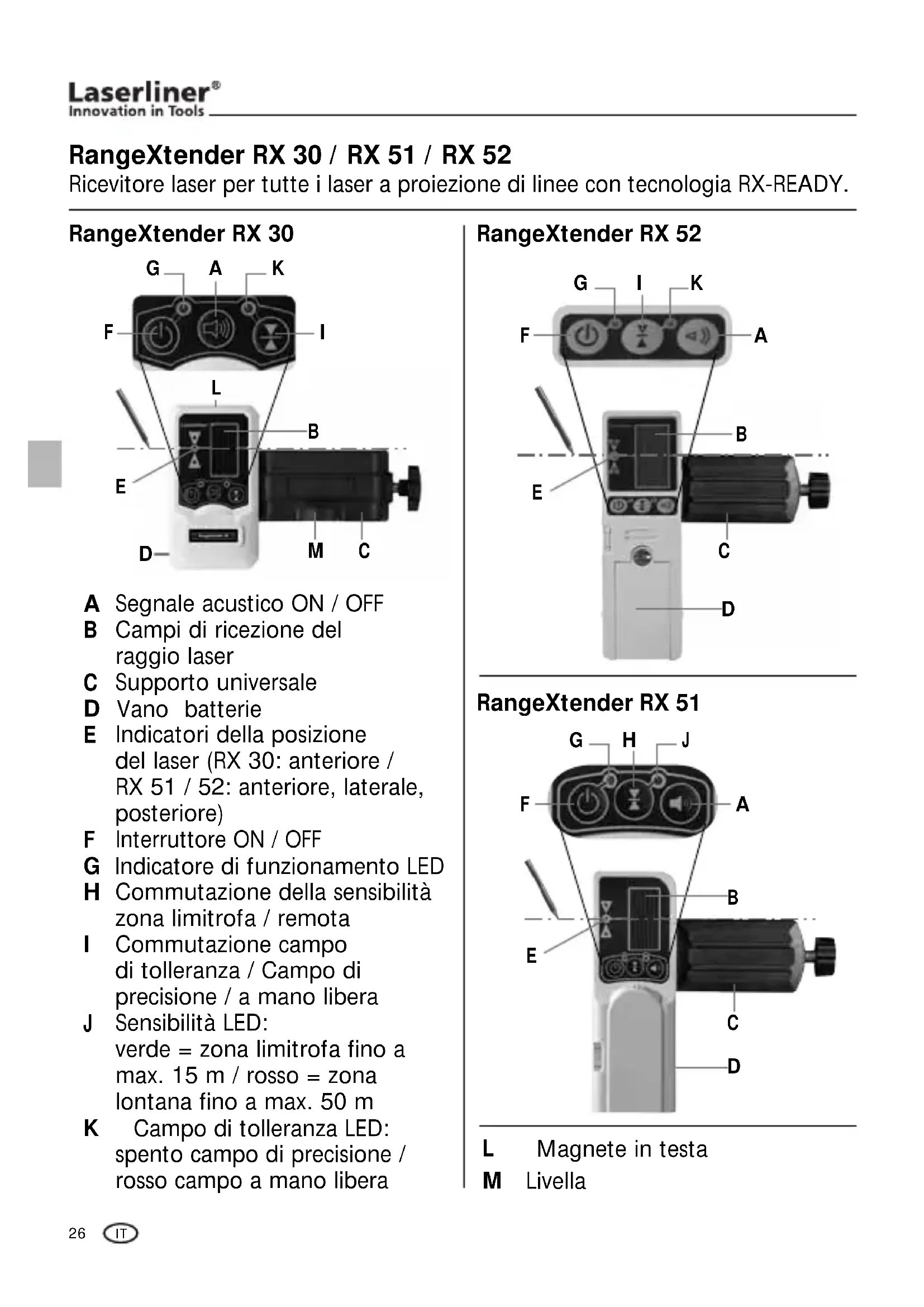

MANUALE UTENTE RangeXtender RX Laserliner

Ricevitore laser per tutte i laser a proiezione di linee con tecnologia RX-READY.

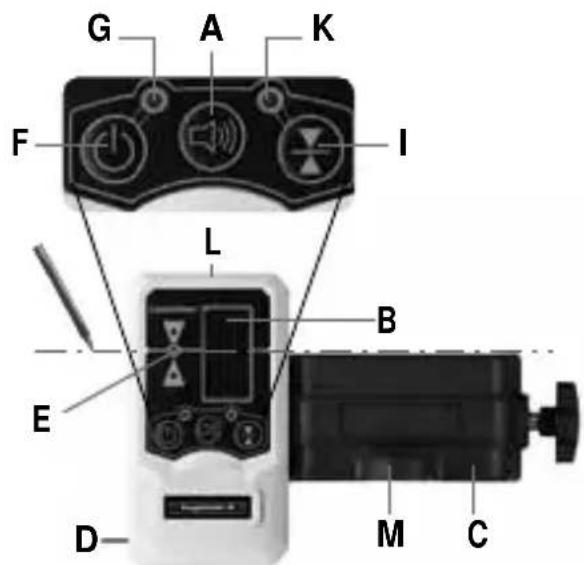

RangeXtender RX 30

A Segnale acustico ON / OFF

B Campi di ricezione del raggio laser

C Supporto universale

D Vano batterie

E Indicatori della posizione del laser (RX 30: anteriore / RX 51 / 52: anteriore, laterale, posteriore)

F Interruttore ON / OFF

G Indicatore di funzionamento LED

H Commutazione della sensibilità zona limitrofa / remota

I Commutazione campo di tolleranza / Campo di precisione / a mano libera

J Sensibilità LED: verde = zona limitrofa fino a max. 15 m / rosso = zona lontana fino a max. 50 m

K Campo di tolleranza LED: spento campo di precisione / rosso campo a mano libera

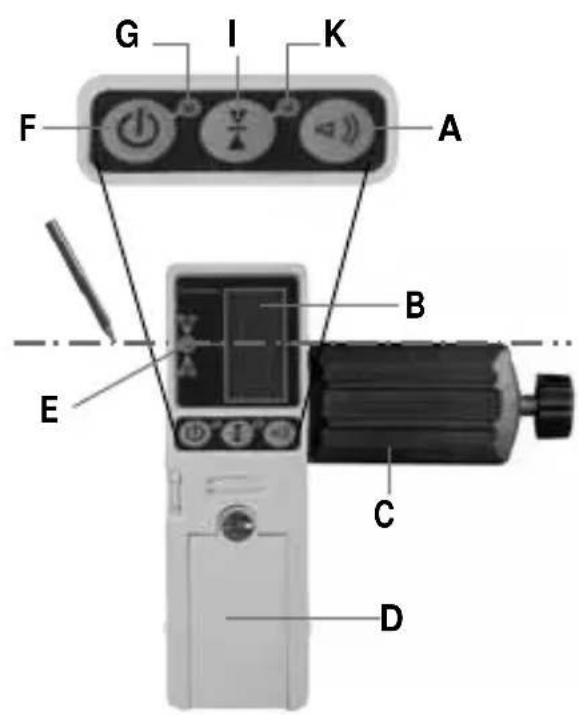

RangeXtender RX 52

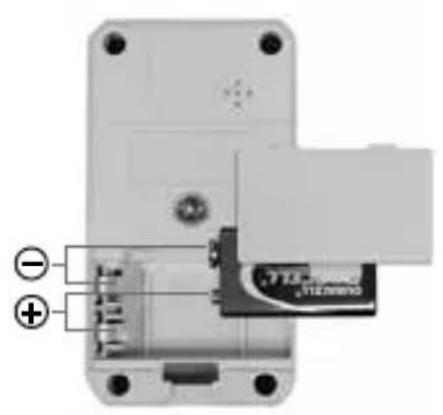

1 Installazione della pila

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

Per il livellamento a grandi distanze o per un ambiente molto luminoso utilizzare il ricevitore laser RX. Accenderlo premendo il tasto F. La lampada di controllo G si accende.

Laser a proiezione Tasto per l'attivazione e disattivazione della di linee: modalità di ricezione manuale.

RX 30 / RX 52:

Tasto per la regolazione del campo di tolleranza.

RX 51:

Tasto per la regolazione della sensibilità

Commutare il laser a proiezione di linee nella modalità di ricezione manuale. Le linee laser pulsano ora ad una frequenza elevata e la loro luminosità diminuisce. Da questa pulsazione il ricevitore laser riconosce le linee laser fino ad una distanza massima di 30 m (RX 30) / max. 50 m (RX 51 / 52). Distanza minima dall'apparecchio laser circa 3 m.

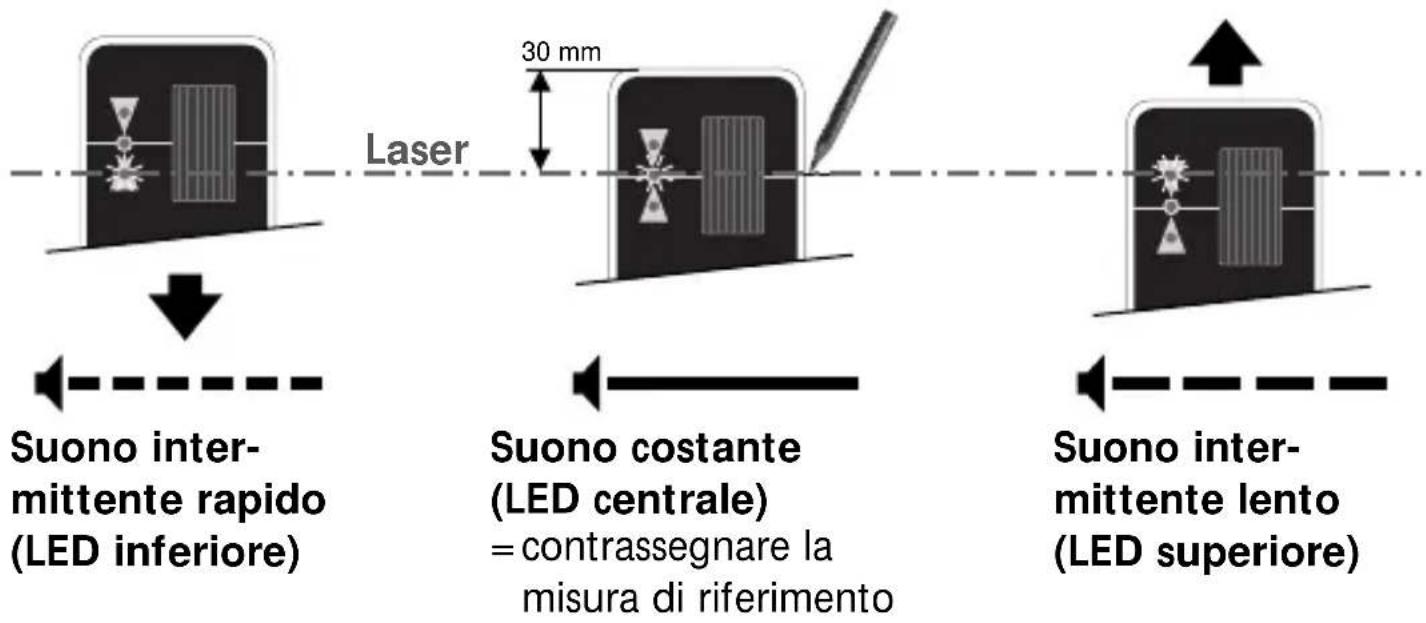

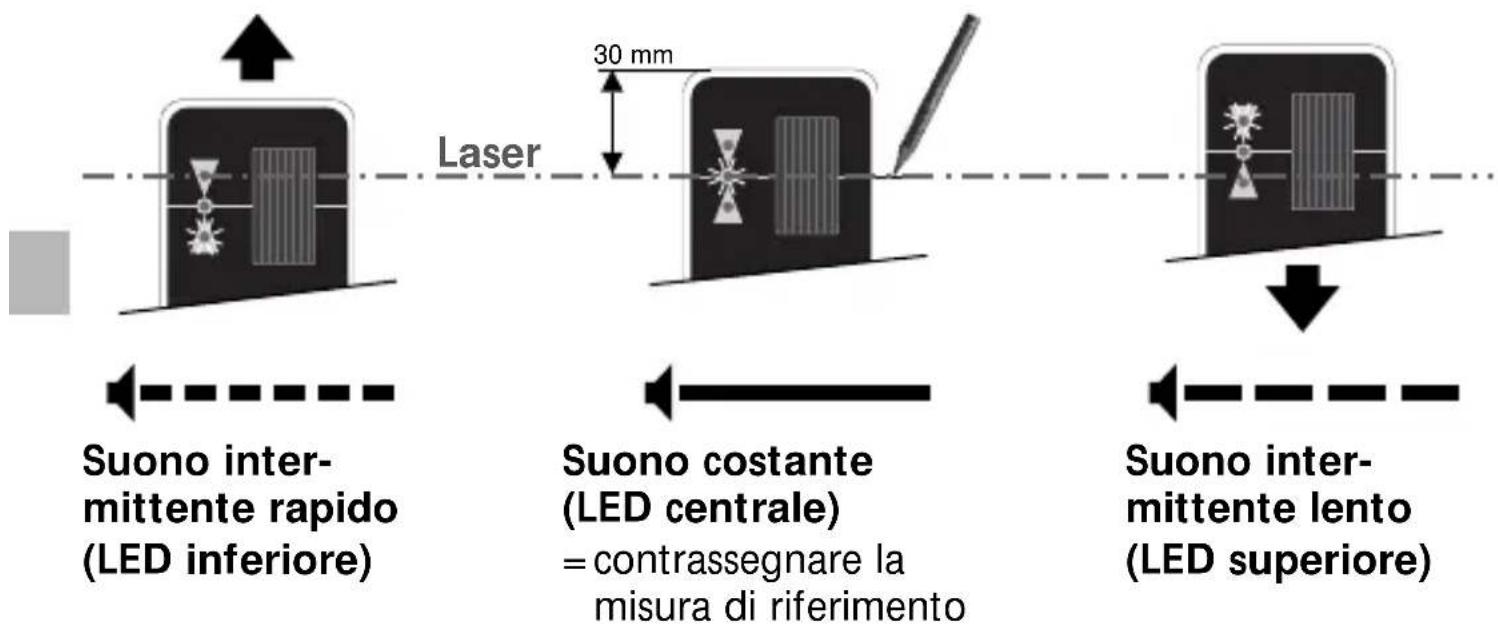

Spostare ora il campo di ricezione (B) del ricevitore laser verso l'alto e verso il basso attraverso le linee laser (linea laser orizzontale) o verso destra e verso sinistra (linee laser verticali) fino all'accensione del LED centrale. Segnare la misura di riferimento orizzontale o verticale.

Distanza minima dall'apparecchio laser circa 3 m. Assicurarsi che le linee laser non vengano riflesse da superfici riflettenti. Questi riflessi potrebbero causare indicazioni di errore.

RangeXtender RX 30 / 52

RangeXtender RX 51

L'intensità luminosa delle linee laser è massima al centro e si riduce alle estremità. In questo modo può diminuire l'area di ricezione del ricevitore laser.

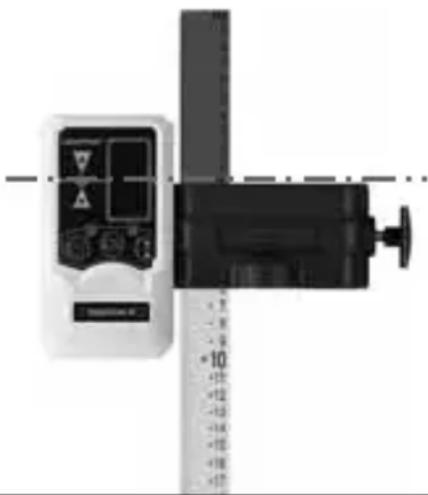

Applicazione con triplometro

Il ricevitore laser RX può essere montato su triplometri mediante il supporto universale Il triplometro flessibile (cod. art. 080.50) è raccomandato per tutti i tipi di misurazione topografica. Con esso è possibile misurare direttamente dislivelli senza dover eseguire calcoli.

Dati tecnici
Campo de recepción del láser	RX 30: max. 30 mRX 51 / 52: max. 50 m
Alimentazione elettrica 1 batteria da 9 V
Peso (con pila)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Temperatura d'esercizio 0°C ... + 50°C
Temperatura di stoccaggio 0°C ... + 70°C
Dimensioni (L x A x P)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
N° di articolo	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Con riserva di modifiche tecniche 11 / 2010

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52
