РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RangeXtender RX Laserliner

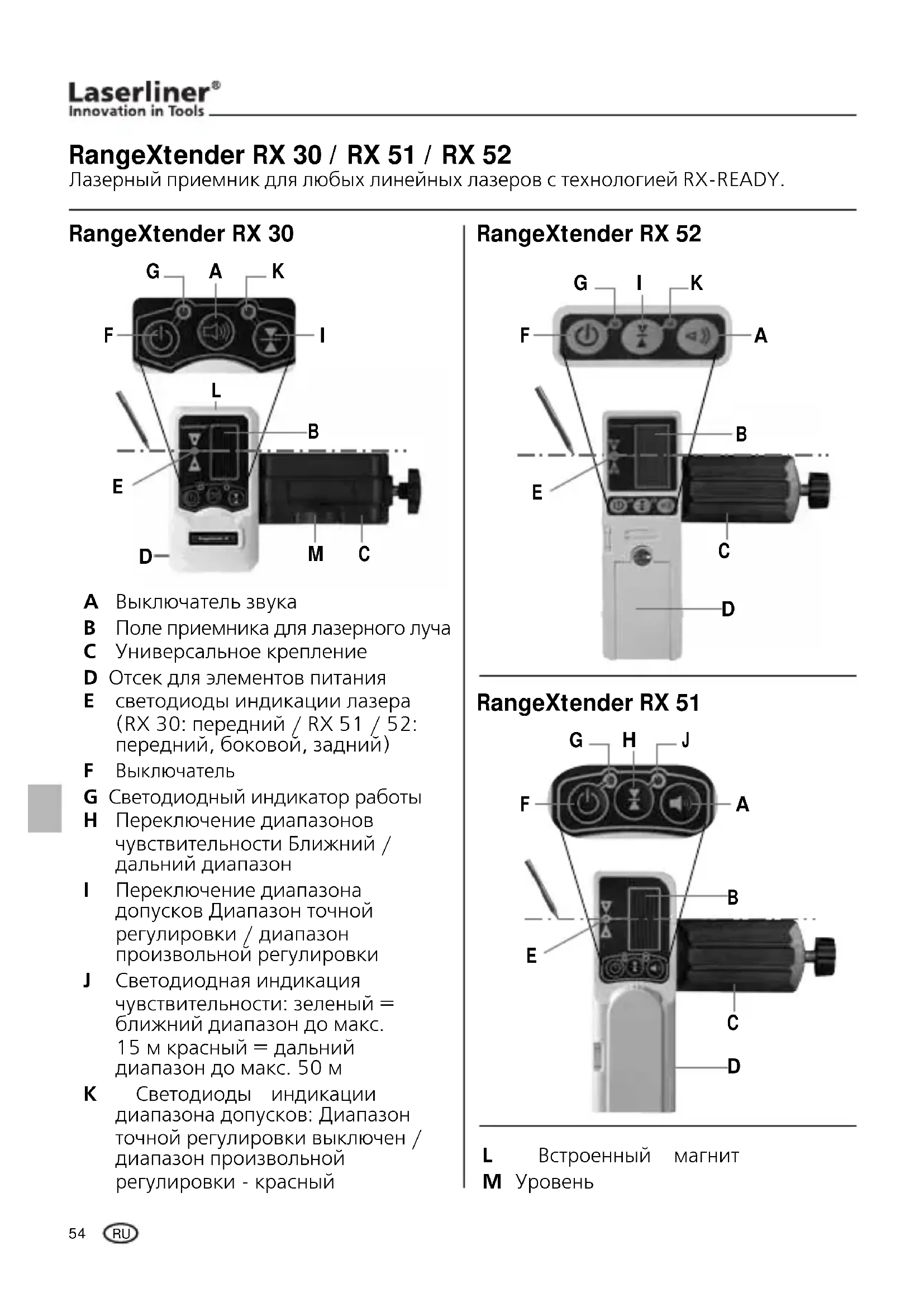

RangeXtender RX 30 / RX 51 / RX 52 Лазерный приемник для любых линейных лазеров с технологией RX-READY.

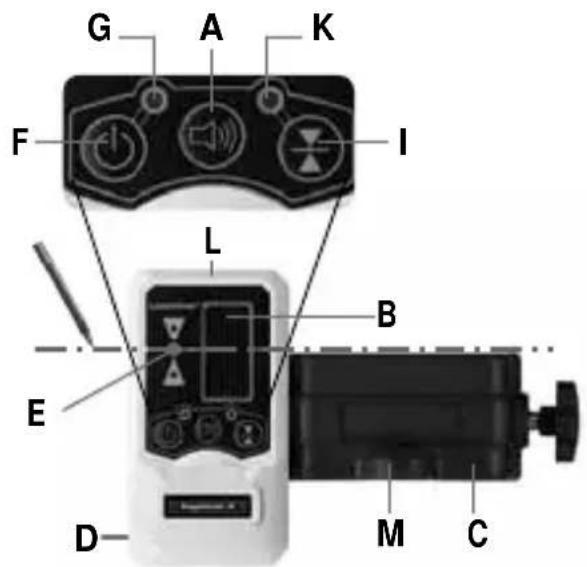

Поле приемника для лазерного луча

Универсальное крепление D Отсек для элементов питания

светодиоды индикации лазера (RX 30: передний / RX 51 / 52: передний, боковой, задний)

Выключатель G Светодиодный индикатор работы

Переключение диапазонов чувствительности Ближний / дальний диапазон

Переключение диапазона допусков Диапазон точной регулировки / диапазон произвольной регулировки

Светодиодная индикация чувствительности: зеленый = ближний диапазон до макс. 15 м красный = дальний диапазон до макс. 50 м K Светодиоды индикации диапазона допусков: Диапазон точной регулировки выключен / диапазон произвольной регулировки - красный L Встроенный магнит M Уровень Manual_RangeXtender RX30_51_52_Rev.1110.indd 54 09.12.2010 15:53:50 Uhr55 RangeXtender RX

Установка батареи Для работы на больших расстояниях или в условиях яркого света используйте лазерный приемник RX. Для этого нажмите кнопку F; загорится контрольная лампа G. Работа с лазерным приемником RX Переключить линейный лазер в режим ручного приема. Теперь лазерные линии начнут пульсировать с высокой частотой и поэтому немного потускнеют. Лазерный приемник может зафиксировать эти пульсирующие лазерные линии на расстоянии до 30 м (RX 30) / 50 м (RX 51 / 52). Минимальное расстояние до лазерного прибора - примерно 3 м.Теперь перемещайте поле приемника (B) лазерного приемника вверх/вниз (горизонтальный лазер) и/или вправо/влево (вертикальный лазер) относительно лазерных линий до тех пор, пока не загорится центральный светодиод. Теперь отметьте горизонтальные и/или вертикальные контрольные размеры.Линейные лазеры: Клавиша включает и выключает ручной режим работы приемника.RX 30 / RX 52: Эта клавиша позволяет выбирать диапазон допусков.RX 51: Эта клавиша служит для настройки чувствительности. Manual_RangeXtender RX30_51_52_Rev.1110.indd 55 09.12.2010 15:53:57 Uhr56 RangeXtender RX 30 / 52 30 mm

Наибольшую интенсивность света лазерный луч имеет в центре, а ближе к краям луч тускнеет. В результате может уменьшиться максимальный диапазон приема лазерного приемника.

30 mm RangeXtender RX 51 Минимальное расстояние до лазерного прибора - примерно 3 м. Необходимо следить за тем, чтобы лазерные линии не отражались от зеркальных поверхностей. Такие отражения могут привести к искажениям показаний.

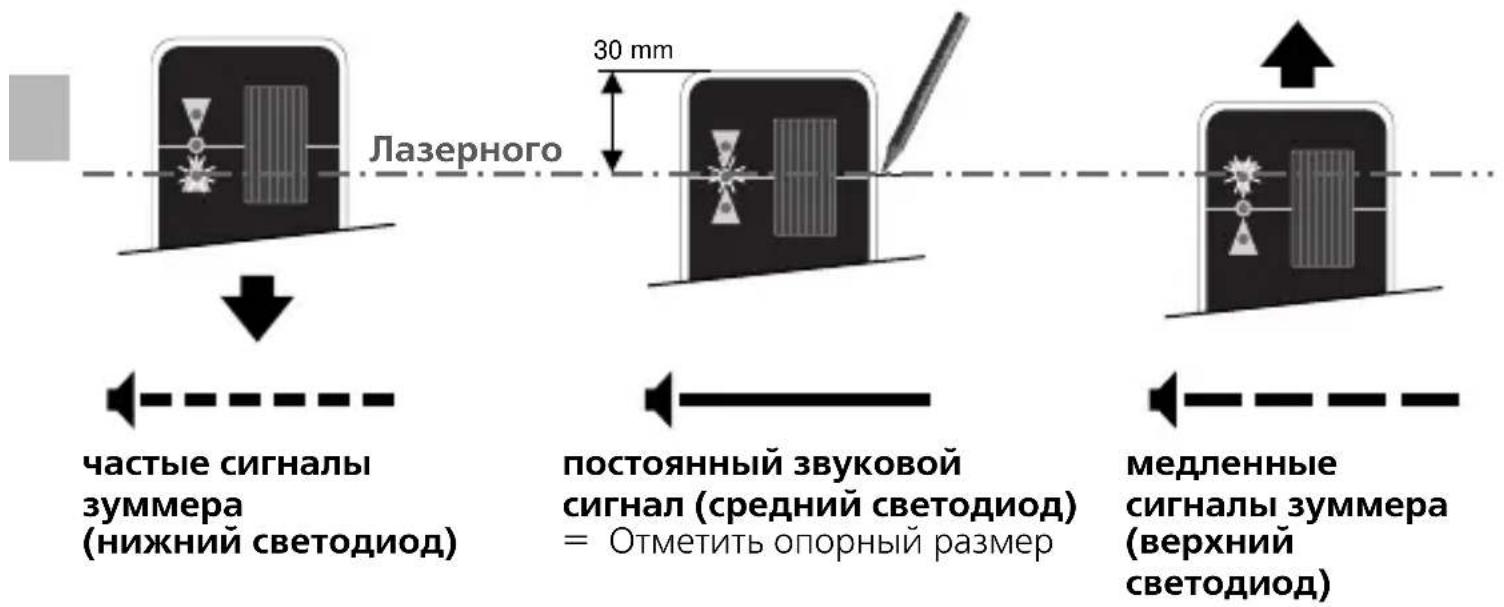

постоянный звуковой сигнал (средний светодиод) = Отметить опорный размер частые сигналы

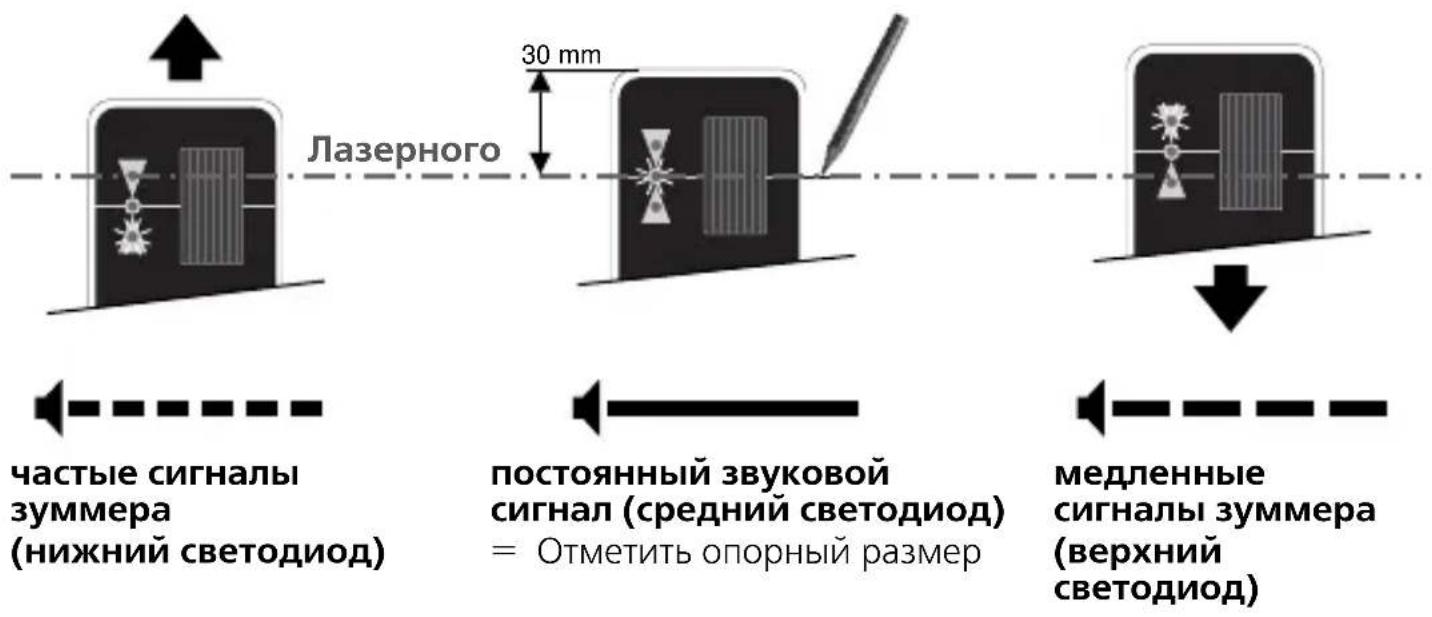

постоянный звуковой сигнал (средний светодиод) = Отметить опорный размер частые сигналы

Manual_RangeXtender RX30_51_52_Rev.1110.indd 56 09.12.2010 15:54:02 Uhr57 RangeXtender RX Правила и нормы ЕС и утилизация Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС. Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах. Другие правила техники безопасности и дополнительные инструкции см. по адресу: www.laserliner.com/info

Технические характеристики Диапазон приема лазерного луча RX 30:

50 м Электропитание 1 батарейка x 9 В Вес (с батареей) RX 30: 0,13 кг RX 51 / 52: 0,2 кг Рабочая температура 0°C ... + 50°C Температура хранения 0°C ... + 70°C Размеры (Ш x В x Г) RX 30: 60 x 110 x 26 мм RX 51: 52 x 150 x 27 мм RX 52: 52 x 164 x 27 мм

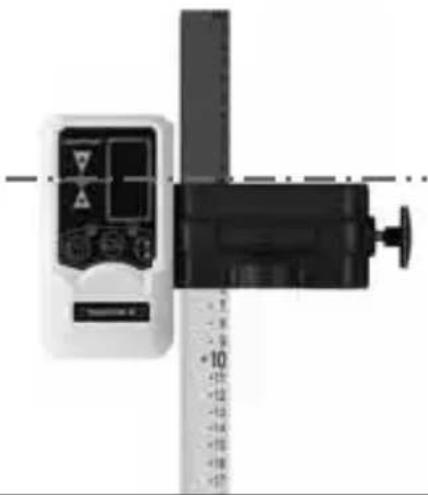

RX 30: 033.25A RX 51: 033.20-1 RX 52: 033.20-2 Подлежит техническим изменениямбез предварительного извещения 11 / 2010 Использование с нивелирной рейкой Приемник лазерных лучей RX можно установить на передвижной рельс с помощью универсального держателя. Передвижной рельс (Арт. № 080.50) необходим для проведения нивелировочных работ. С его помощью вы получите прямые показания высот без дополнительных расчетов. Manual_RangeXtender RX30_51_52_Rev.1110.indd 57 09.12.2010 15:54:03 Uhr58 RangeXtender RX 51

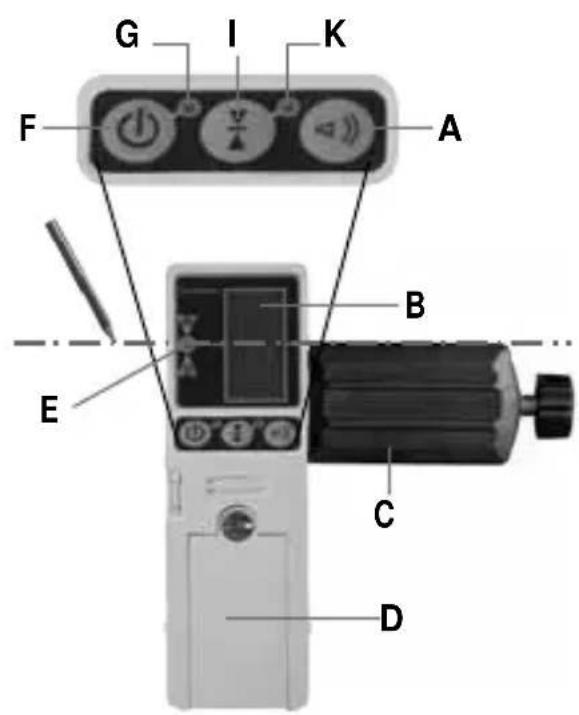

Поле приёма лазерного луча

Универсальное крепление D Отсек для элементов питания

Светодиоды индикации лазера (RX 30: передний / RX 51 / 52: передний, боковой, задний)

Вставлення батареї Для нивелирования на больших расстояниях или в условиях яркого света используйте лазерный приемник RX. Для этого, включите его, нажав на кнопку F; загорится контрольная лампа G. Работа с лазерным приемником RX Перемкніть лінійний лазер у режим ручного приймача. Теперь лазерный луч начнёт пульсировать с более высокой частотой, поэтому он немного потускнеет. Лазерный приемник зафиксирует пульсирующие лазерные лучи на расстоянии до 30 м (RX 30) / 50 м (RX 51 / 52). Мінімальна відстань до лазерного приладу становить приблизно 3 м.Теперь перемещайте приёмник лазерных лучей (B) вверх/вниз (горизонтальный лазер) и/или вправо/влево (вертикальный лазер) до тех пор, пока не загорится центральный светодиод зелёный. Теперь отметьте горизонтальные и/или вертикальные контрольные метки на стене.Лінійний лазер: Лінійний лазер: ця кнопка вмикає й вимикає ручний приймач.RX 30 / RX 52: Цією кнопкою задається діапазон допуску.RX 51: Цією кнопкою задається чутливість.

Manual_RangeXtender RX30_51_52_Rev.1110.indd 59 09.12.2010 15:54:11 Uhr60 30 mm RangeXtender RX 51 RangeXtender RX 30 / 52 30 mm Наибольшую интенсивность света лазерный луч имеет в центре, а ближе к краям луч тускнеет. Таким чином можна зменшити максимальну зону прийому лазерного приймача.

RX 30: 033.25A RX 51: 033.20-1 RX 52: 033.20-2 Сохраняется право на технические
