RangeXtender RX - Equipamentos de medição Laserliner - Manual de utilização gratuito

Tipo de produto	Receptor de laser para linhas laser com tecnologia RX-READY
Modelos disponíveis	RangeXtender RX 30, RX 51, RX 52
Dimensões (C x A x P)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Peso (bateria incluída)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Alimentação	1 pilha de 9 V
Faixa de recepção do laser	RX 30 : máx. 30 m ; RX 51 / RX 52 : máx. 50 m
Distância mínima do aparelho laser	Aproximadamente 3 m
Temperatura de funcionamento	0°C a +50°C
Temperatura de armazenamento	0°C a +70°C
Sinal sonoro	Bipes rápidos (baixo), som contínuo (centro), bipes lentos (alto)
Indicadores LED	LED central para medição de referência; LED de sensibilidade (verde/vermelho); LED de faixa de tolerância (apagado/vermelho)
Sensibilidade ajustável	Sim: próximo (verde, máx. 15 m) ou distante (vermelho, máx. 50 m)
Faixa de tolerância comutável	Precisão ou à mão livre (RX 30 / RX 52)
Fixação universal	Para montagem em mira ou baliza de topógrafo
Superfície superior magnética	RX 52 apenas
Nível	RX 52 apenas
Compatibilidade	Lasers de linha com tecnologia RX-READY
Referências	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Manutenção e limpeza	Limpar com um pano macio e seco. Evitar umidade e solventes.
Segurança	Conforme às normas da UE. Não olhar diretamente para o feixe laser. Eliminar de acordo com a diretiva REEE.
País de fabricação	Alemanha (marca Laserliner)

Perguntas frequentes - RangeXtender RX Laserliner

Que tipo de pilha usar para o RangeXtender RX?

Use uma pilha de 9 V padrão (tipo 6LR61). Insira-a no compartimento apropriado respeitando a polaridade.

Qual é o alcance máximo do receptor?

Para o RX 30, o alcance máximo é de 30 metros. Para os RX 51 e RX 52, atinge 50 metros em condições ideais.

Como ativar o modo receptor no laser?

No laser de linha compatível com RX-READY, utilize o botão dedicado para ativar o modo receptor manual. As linhas ficam mais escuras pois emitem pulsações de alta frequência.

O que significam os diferentes bipes sonoros?

Bipes rápidos indicam que o laser está na parte inferior da zona de recepção, um som contínuo (tom sustentado) sinaliza que você está no centro (medição de referência), e bipes lentos indicam que o laser está na parte superior.

Posso usar o receptor com um laser de outra marca?

Apenas lasers de linha equipados com a tecnologia RX-READY são compatíveis. Verifique se o seu laser possui essa função.

Como ajustar a sensibilidade do receptor?

Nos RX 30 / RX 52, use o botão H para alternar entre zona próxima (verde, máx. 15 m) e zona distante (vermelho, máx. 50 m). No RX 51, a sensibilidade é ajustada com a tecla I. O LED correspondente indica o ajuste ativo.

O que fazer se o receptor não detectar o laser?

Verifique se o laser está em modo receptor, se a pilha do receptor está carregada e se você está dentro da faixa de distância (mín. 3 m). Evite superfícies refletoras que podem falsear a detecção.

Posso usar o receptor ao ar livre?

Sim, mas o alcance pode ser reduzido sob luz solar direta. Use o modo distante e a faixa à mão livre se necessário. A temperatura de funcionamento é de 0°C a +50°C.

Como fixar o receptor em uma mira?

Use a fixação universal fornecida. Ela permite montar o receptor em uma mira flexível (ref. 080.50) ou qualquer outra baliza compatível.

Qual é a diferença entre os modelos RX 30, RX 51 e RX 52?

O RX 30 tem alcance de 30 m e um único campo de recepção frontal. Os RX 51 e RX 52 têm alcance de 50 m e campos de recepção múltiplos (frontal, lateral, traseiro). O RX 52 possui adicionalmente uma superfície magnética e um nível.

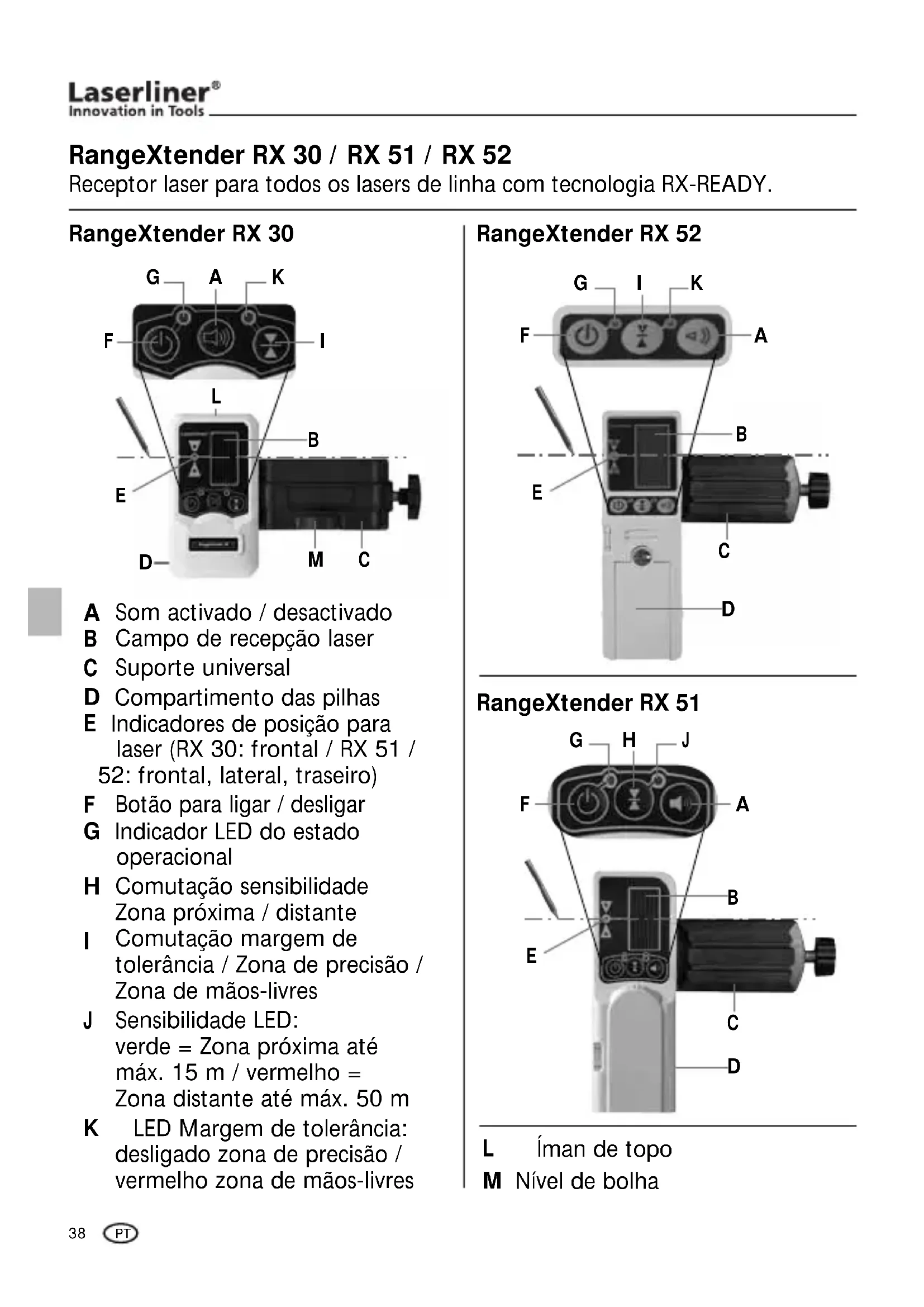

MANUAL DE UTILIZADOR RangeXtender RX Laserliner

Receptor laser para todos os lasers de linha com tecnologia RX-READY.

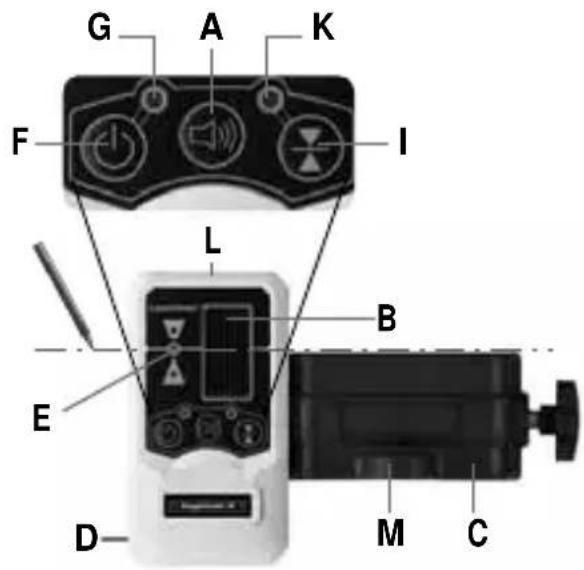

RangeXtender RX 30

B Campo de recepção laser

C Suporte universal

D Compartimento das pilhas

E Indicadores de posição para laser (RX 30: frontal / RX 51 / 52: frontal, lateral, traseiro)

F Botão para ligar / desligar

H Comutação sensibilidade Zona próxima / distante

I Comutação margem de tolerância / Zona de precisão / Zona de mãos-livres

J Sensibilidade LED: verde = Zona próxima até máx. 15 m / vermelho = Zona distante até máx. 50 m

K LED Margem de tolerância: desligado zona de precisão / vermelho zona de mãos-livres

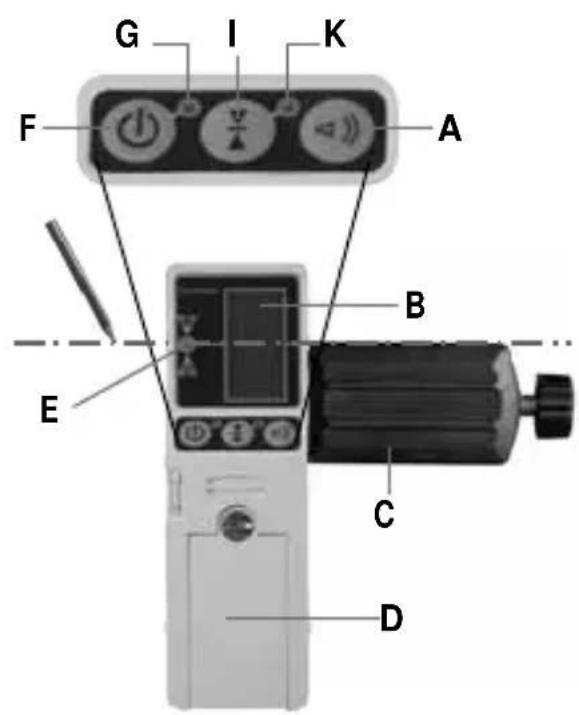

RangeXtender RX 52

Para a nivelação a grandes distâncias ou em caso de luminosidade elevada, use o receptor laser RX. Ligue-o com a tecla F, a lâmpada de controlo G é acesa.

Laser de linha: A tecla liga e desliga o modo do receptor laser. RX 30 / RX 52: Com a tecla é definida a margem de tolerância. RX 51: Com a tecla é ajustada a sensibilidade.

Ligar o laser de linha no modo receptor manual A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O receptor laser detecta as linhas de laser através desta pulsação até uma distância máx. de 30 m (RX 30) / max. 50 m (RX 51 / 52). Distância mínima até ao aparelho de laser aprox. 3 m.

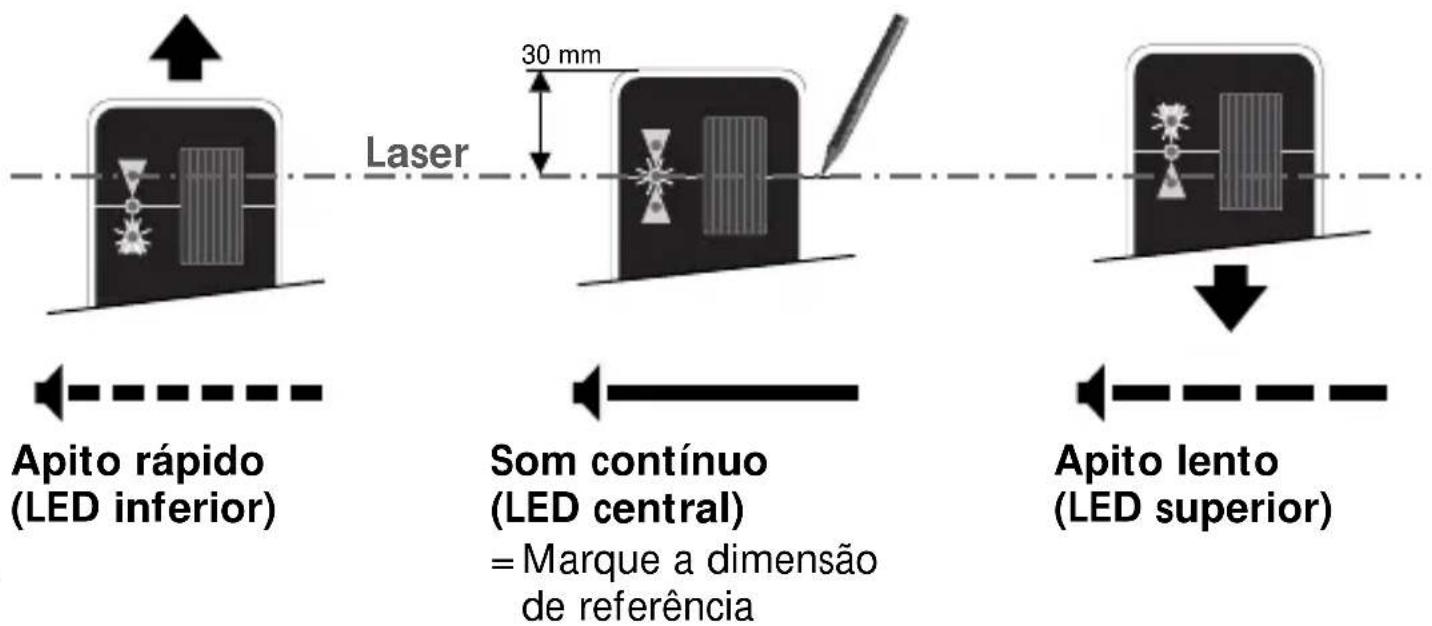

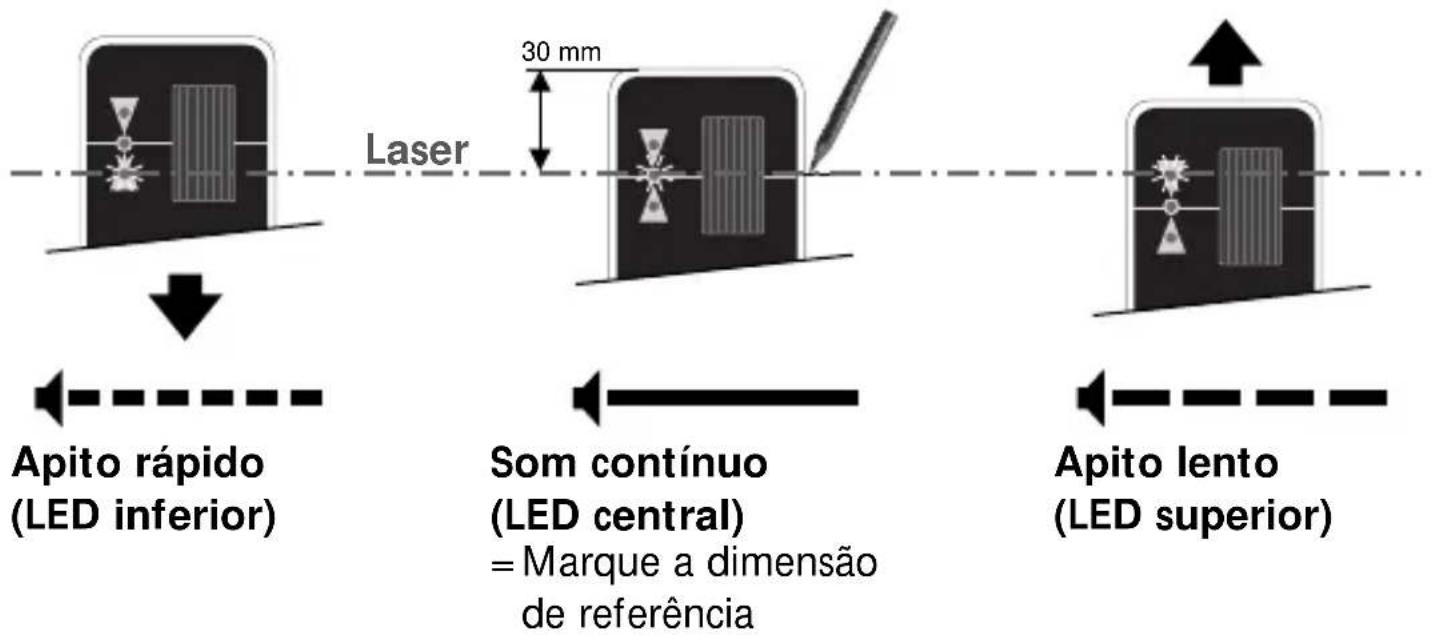

Movimente a seguir o campo de recepção (B) do receptor laser através das linhas de laser para cima e para baixo (linha de laser horizontal) e/ou para os lados (linha de laser vertical) até o LED central acender. Marque em seguida a dimensão de referência horizontal e/ou vertical.

Distância mínima até ao aparelho de laser aprox. 3 m. Tenha o cuidado de não deixar que as linhas de laser sejam reflectidas por superfícies reflectoras. Estas reflexões podem provocar indicações erradas.

RangeXtender RX 30 / 52

RangeXtender RX 51

A intensidade da luz das linhas de laser é maior no meio e menor nas extremidades. Assim é possível que a margem de recepção máxima do receptor laser diminua.

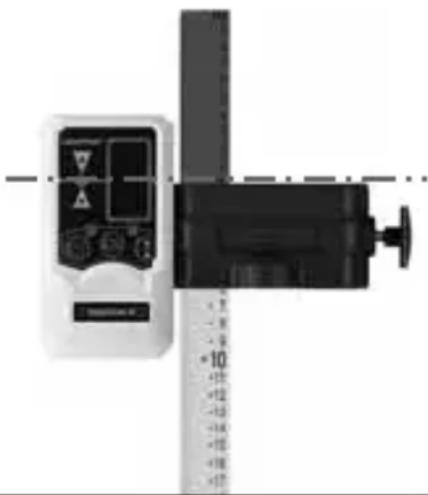

Aplicação com régua vertical

O receptor laser RX pode ser fixado em réguas de medição com o suporte universal. A régua de medição Flexi (n.º art.: 080.50) é recomendada para todas as medições de alturas de solos ou pavimentos. Assim pode determinar directamente diferenças de altura sem precisar de fazer cálculos.

Dados Técnicos
Campo de recepção	RX 30: max. 30 mRX 51 / 52: max. 50 m
Alimentação eléctrica 1 x pilha 9 V
Peso (incl. pilha)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Temperatura de trabalho 0°C ... + 50°C
Temperatura de armazenamento 0°C ... + 70°C
Dimensões (L x A x P)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
No de artigo	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Sujeito a alterações técnicas 11 / 2010

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52
