Toote tüüp	Laseri vastuvõtja RX-READY tehnoloogiaga joonlaseritele
Saadaolevad mudelid	RangeXtender RX 30, RX 51, RX 52
Mõõtmed (P x K x S)	RX 30: 60 x 110 x 26 mm; RX 51: 52 x 150 x 27 mm; RX 52: 52 x 164 x 27 mm
Kaal (aku sisaldusega)	RX 30: 0,13 kg; RX 51 / RX 52: 0,2 kg
Toiteallikas	1 9 V aku
Laseri vastuvõtu ulatus	RX 30: max 30 m; RX 51 / RX 52: max 50 m
Minimaalne kaugus laseriseadmest	Umbes 3 m
Töötemperatuur	0°C kuni +50°C
Ladustamistemperatuur	0°C kuni +70°C
Helisignaal	Kiired piiksud (madal), pidev heli (keskel), aeglased piiksud (kõrge)
LED-indikaatorid	Keskne LED võrdlusmõõtmiseks; tundlikkuse LED (roheline/punane); tolerantsiala LED (väljas/punane)
Reguleeritav tundlikkus	Jah: lähedal (roheline, max 15 m) või kaugel (punane, max 50 m)
Lülitatav tolerantsiala	Täpsus või vabakäeline (RX 30 / RX 52)
Universaalne kinnitus	Paigaldamiseks latile või mõõdistusvardale
Magnetiline pealispind	Ainult RX 52
Vesilood	Ainult RX 52
Ühilduvus	Joonlaserid RX-READY tehnoloogiaga
Viitenumbrid	RX 30: 033.25A; RX 51: 033.20-1; RX 52: 033.20-2
Hooldus ja puhastamine	Puhastage pehme ja kuiva lapiga. Vältige niiskust ja lahusteid.
Ohutus	Vastab EL standarditele. Ärge vaadake otse laserkiire. Hävitage vastavalt WEEE direktiivile.
Tootmisriik	Saksamaa (bränd Laserliner)

Korduma kippuvad küsimused - RangeXtender RX Laserliner

Millist tüüpi akut kasutada RangeXtender RX jaoks?

Kasutage standardset 9 V akut (tüüp 6LR61). Sisestage see ettenähtud sektsiooni, järgides polaarsust.

Mis on vastuvõtja maksimaalne ulatus?

RX 30 puhul on maksimaalne ulatus 30 meetrit. RX 51 ja RX 52 puhul ulatub see optimaalsetes tingimustes 50 meetrini.

Kuidas aktiveerida laseril vastuvõtja režiim?

RX-READY ühilduval joonlaseril kasutage vastuvõtja režiimi käsitsi aktiveerimiseks spetsiaalset nuppu. Jooned muutuvad tumedamaks, kuna need kiirgavad kõrgsageduslikke impulsse.

Mida erinevad piiksud tähendavad?

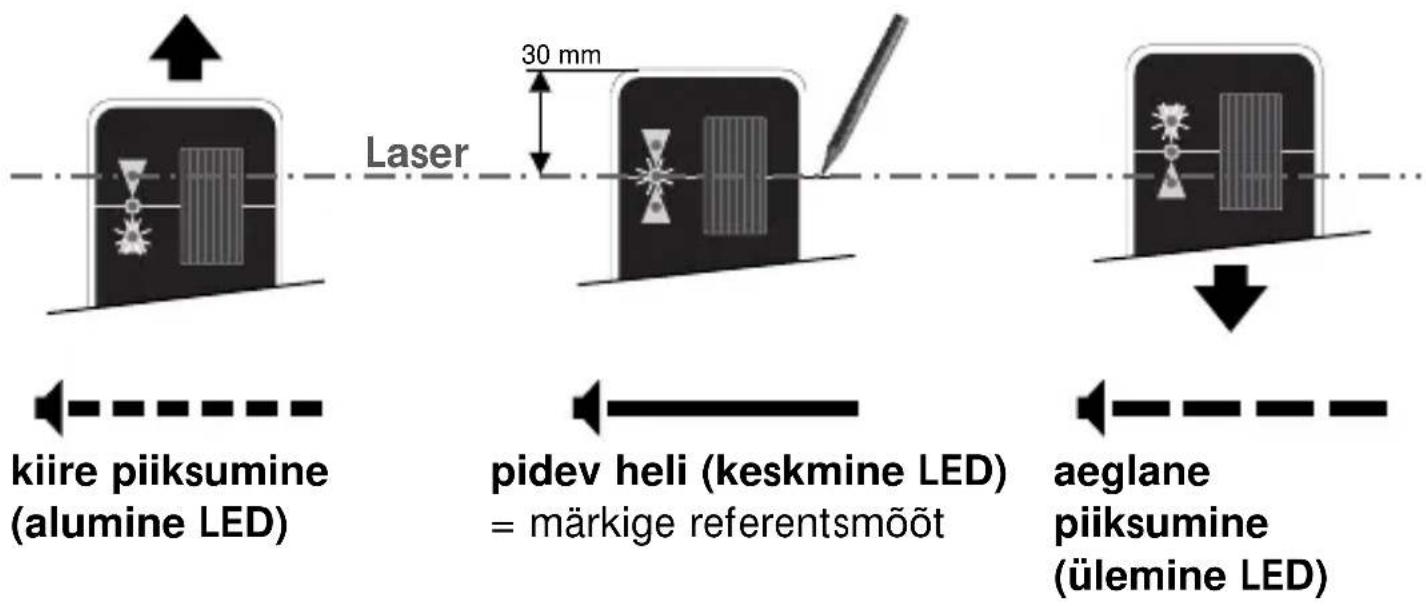

Kiired piiksud näitavad, et laser on vastuvõtuala all, pidev heli (pidev toon) signaalib, et olete keskel (võrdlusmõõtmine), ja aeglased piiksud näitavad, et laser on üleval.

Kas ma saan vastuvõtjat kasutada teise brändi laseriga?

Ainult RX-READY tehnoloogiaga joonlaserid on ühilduvad. Kontrollige, kas teie laseril on see funktsioon.

Kuidas reguleerida vastuvõtja tundlikkust?

RX 30 / RX 52 puhul kasutage nuppu H, et lülituda lähedase tsooni (roheline, max 15 m) ja kaugema tsooni (punane, max 50 m) vahel. RX 51 puhul reguleeritakse tundlikkust nupuga I. Vastav LED näitab aktiivset seadistust.

Mida teha, kui vastuvõtja ei tuvasta laserit?

Veenduge, et laser on vastuvõtja režiimis, vastuvõtja aku on laetud ja olete vahemikus (min 3 m). Vältige peegeldavaid pindu, mis võivad tuvastamist häirida.

Kas ma saan vastuvõtjat kasutada õues?

Jah, kuid otsese päikesevalguse korral ulatus võib väheneda. Kasutage vajadusel kaugrežiimi ja vabakäelist vahemikku. Töötemperatuur on 0°C kuni +50°C.

Kuidas kinnitada vastuvõtja latile?

Kasutage kaasasolevat universaalset kinnitust. See võimaldab paigaldada vastuvõtja flexi-latile (viide 080.50) või muule ühilduvale mõõdistusvardale.

Mis vahe on mudelite RX 30, RX 51 ja RX 52 vahel?

RX 30 ulatus on 30 m ja sellel on ainult üks eesmine vastuvõtuväli. RX 51 ja RX 52 ulatus on 50 m ja neil on mitu vastuvõtuvälja (ees, külg, taga). RX 52-l on lisaks magnetiline pind ja vesilood.

KASUTUSJUHEND RangeXtender RX Laserliner

Laservastuvõtja kõigile RX-READY tehnoloogiaga kiirlaseritele.

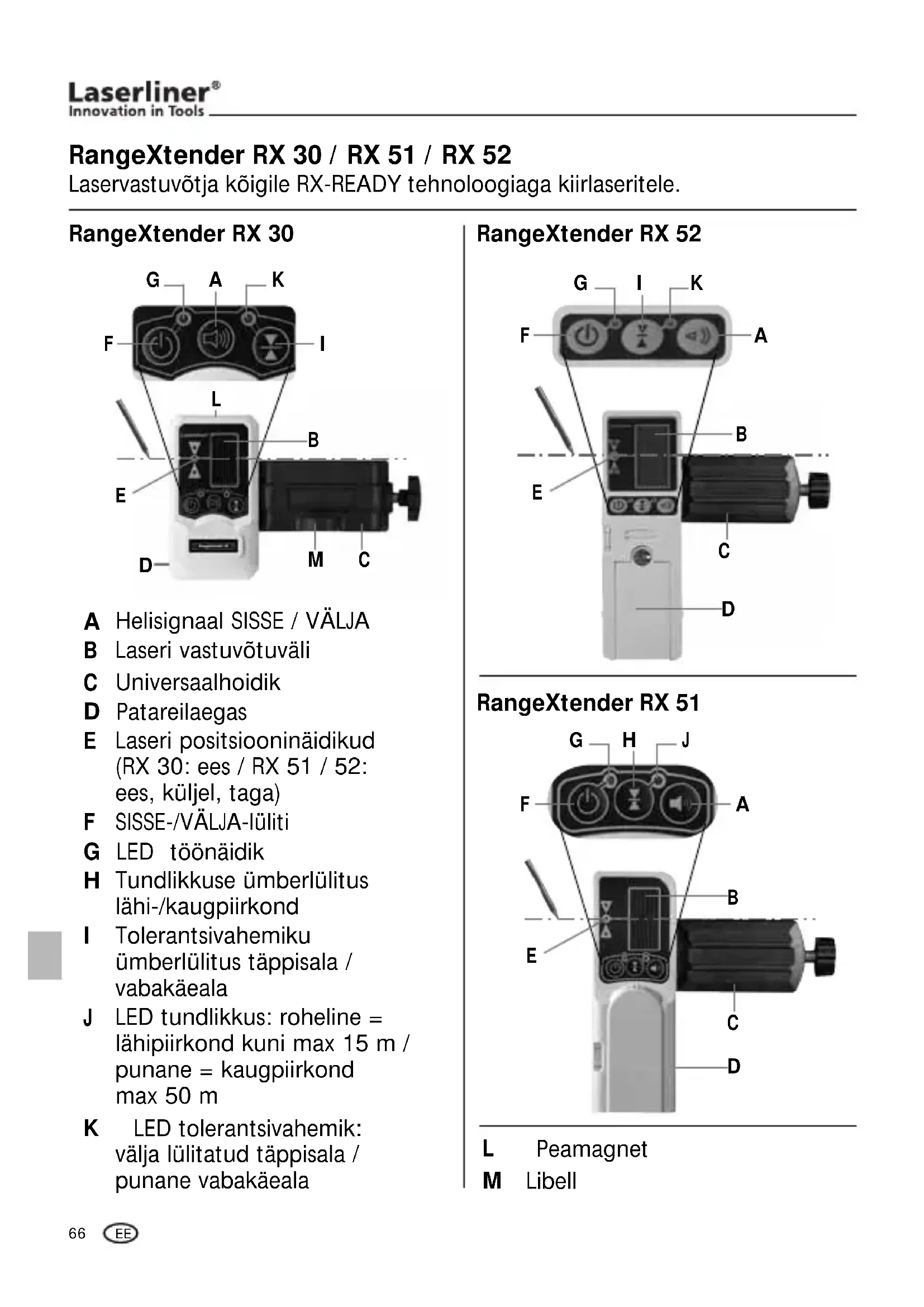

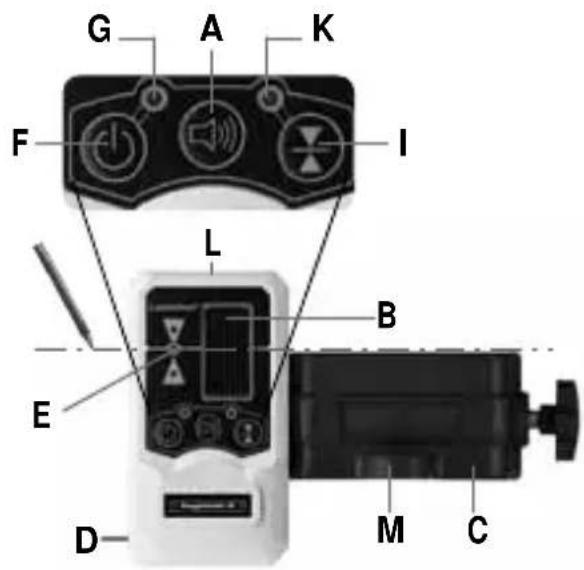

RangeXtender RX 30

B Laseri vastuvõtuväli

C Universaalhoidik

D Patareilaegas

E Laseri positsiooninäidikud (RX 30: ees / RX 51 / 52: ees, küljel, taga)

F SISSE-/VÄLJA-lüliti

G LED töönäidik

H Tundlikkuse ümberlülitus lähi-/kaugpiirkond

I Tolerantsivahemiku ümberlülitus täppisala / vabakäeala

J LED tundlikkus: roheline = lähipiirkond kuni max 15 m / punane = kaugpiirkond max 50 m

K LED tolerantsivahemik: välja lülitatud täppisala / punane vabakäeala

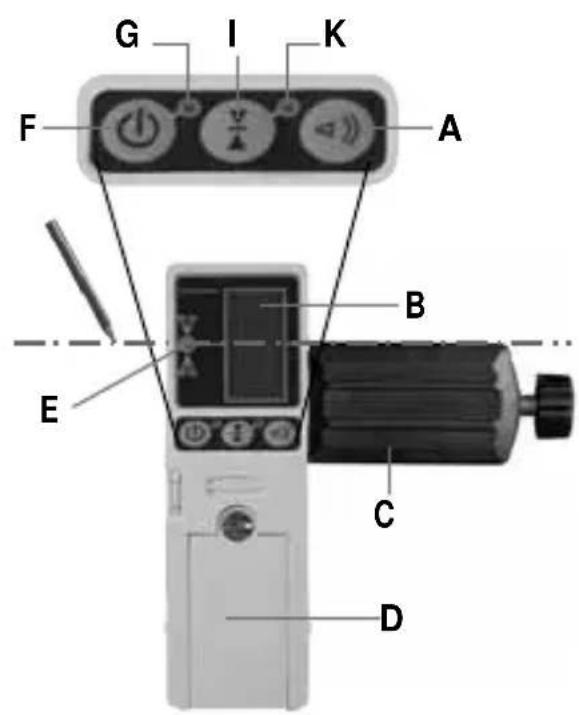

RangeXtender RX 52

2 RX READY Töötamine laservastuvõtjaga RX

Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat RX. Lülitage see klahviga F sisse, kontrolllamp G põleb.

Kiirlaser: Klahv lülitab vastuvõtja käsimooduse sisse ja välja.

RX 30 / RX 52: Klahviga määratakse kindlaks tolerantsivahemik.

RX 51: Klahviga seatakse tundlikkust.

Lülitage joonlaser käsivastuvõtumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab pulseerimise kaudu laserjooni kuni max 30 m (RX 30) / 50 m (RX 51 / 52) kauguselt. Minimaalne kaugus laserseadmest u 3 m.

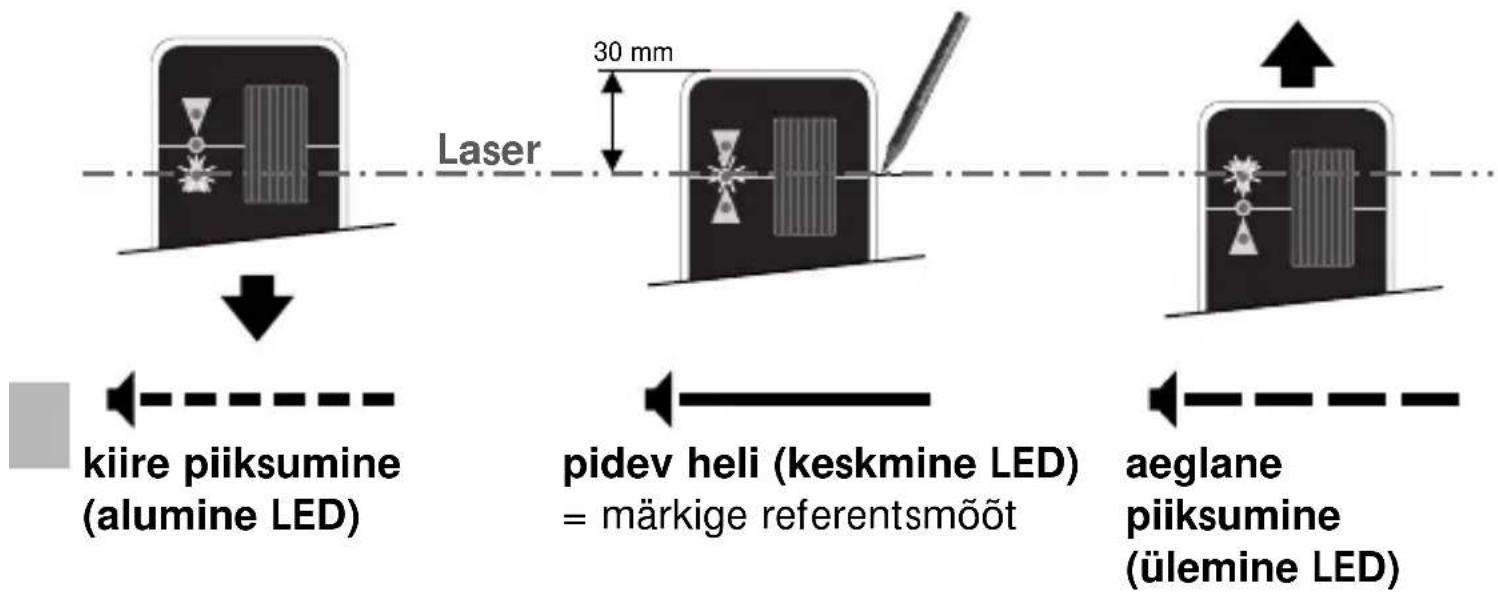

Nüüd liigutage laservastuvõtja vastuvõtuvälja (B) laserjoontel üles ja alla (horisontaalne laserjoon) või külgedele (vertikaalsed laserjooned) kuni süttib keskmine LED. Märkige nüüd horisontaalne või vastavalt vertikaalne referentsmõõt.

Minimaalne kaugus laserseadmeni u 3 m. Jälgige, et peegeldavad pinnad ei reflekteeriks laserkiiri. Need reflektsioonid võivad põhjustata väärnäite.

RangeXtender RX 30 / 52

RangeXtender RX 51

Laserjoonte valgusintensiivsus on suurim keskel ja väheneb otstes. Seetõttu võib laservastuvõtja maksimaalne vastuvõtupiirkond väheneda.

Kasutamine koos mõõdulatiga

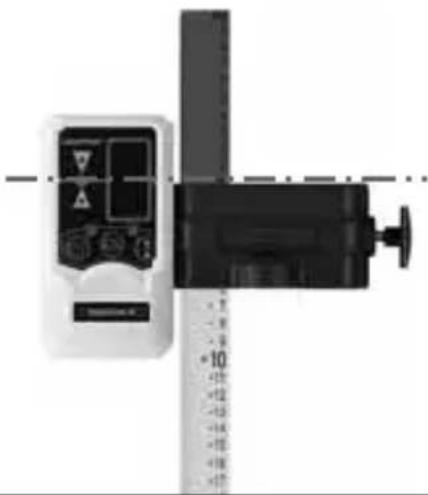

Laservastuvõtjat RX saab universaalhoidikuga mõõdulattidele kinnitada. Painduvat mõõdulatti (toote-nr: 080.50) soovitatakse kõigi maapinna-kõrguste mõõtmiste jaoks. Sellega saate arvutusi tegemata kõrguseerinevused vahetult kindlaks määrata.

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52
