Tuotetyyppi	Laservastaanotin RX-READY-tekniikalla varustetuille linjalasereille
Saatavilla olevat mallit	RangeXtender RX 30, RX 51, RX 52
Mitat (P x K x S)	RX 30: 60 x 110 x 26 mm; RX 51: 52 x 150 x 27 mm; RX 52: 52 x 164 x 27 mm
Paino (paristo mukaan lukien)	RX 30: 0,13 kg; RX 51 / RX 52: 0,2 kg
Virtalähde	1 x 9 V paristo
Laservastaanoton etäisyys	RX 30: enint. 30 m; RX 51 / RX 52: enint. 50 m
Pienin etäisyys lasertähtäimestä	Noin 3 m
Käyttölämpötila	0°C...+50°C
Säilytyslämpötila	0°C...+70°C
Äänimerkki	Nopeat piippaukset (ala), jatkuva ääni (keskellä), hitaat piippaukset (ylä)
LED-merkkivalot	Keskimmäinen LED vertailumittausta varten; herkkyys-LED (vihreä/punainen); toleranssialueen LED (sammunut/punainen)
Säädettävä herkkyys	Kyllä: lähi (vihreä, enint. 15 m) tai kauk (punainen, enint. 50 m)
Vaihdettava toleranssialue	Tarkka tai vapaalla kädellä (RX 30 / RX 52)
Universal-kiinnitys	Kiinnitys latalla tai maanmittausseipäällä
Magneettinen yläpinta	Vain RX 52
Vesivaaka	Vain RX 52
Yhteensopivuus	Linjalaserit, joissa on RX-READY-tekniikka
Tuotenumerot	RX 30: 033.25A; RX 51: 033.20-1; RX 52: 033.20-2
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Vältä kosteutta ja liuottimia.
Turvallisuus	Täyttää EU-vaatimukset. Älä katso suoraan lasersäteeseen. Hävitä WEEE-direktiivin mukaisesti.
Valmistusmaa	Saksa (Laserliner-tuotemerkki)

Usein kysytyt kysymykset - RangeXtender RX Laserliner

Minkä tyyppistä paristoa RangeXtender RX käyttää?

Käytä tavallista 9 V:n paristoa (tyyppi 6LR61). Aseta se paristolokeroon napaisuuden mukaisesti.

Mikä on vastaanottimen enimmäiskantama?

RX 30:llä enimmäiskantama on 30 metriä. RX 51:llä ja RX 52:lla se on 50 metriä optimaalisissa olosuhteissa.

Kuinka laservastaanotintila aktivoidaan laserissa?

Yhteensopivassa RX-READY-linjalaserissa käytä omistettua painiketta aktivoidaksesi manuaalinen vastaanotintila. Linjat tummenevat, koska ne lähettävät korkeataajuisia pulsseja.

Mitä eri piippaukset tarkoittavat?

Nopeat piippaukset ilmaisevat, että laser on vastaanottoalueen alaosassa, jatkuva ääni (pitkä ääni) kertoo, että olet keskellä (vertailumittaus), ja hitaat piippaukset osoittavat, että laser on yläosassa.

Voinko käyttää vastaanotinta toisen merkin lasereiden kanssa?

Vain linjalaserit, joissa on RX-READY-tekniikka, ovat yhteensopivia. Varmista, että laserissasi on tämä toiminto.

Kuinka vastaanottimen herkkyys säädetään?

RX 30 / RX 52 -malleissa käytä H-painiketta vaihtaaksesi lähi (vihreä, enint. 15 m) ja kauk (punainen, enint. 50 m) -alueen välillä. RX 51:ssä herkkyys säädetään I-painikkeella. Vastaava LED osoittaa aktiivisen asetuksen.

Mitä tehdä, jos vastaanotin ei havaitse laseria?

Tarkista, että laser on vastaanotintilassa, vastaanottimen paristo on ladattu ja olet etäisyysalueella (min. 3 m). Vältä heijastavia pintoja, jotka voivat häiritä tunnistusta.

Voinko käyttää vastaanotinta ulkona?

Kyllä, mutta kantama voi pienentyä kirkkaassa auringonvalossa. Käytä kaukotilaa ja tarvittaessa vapaakäden aluetta. Käyttölämpötila on 0°C...+50°C.

Kuinka vastaanotin kiinnitetään latalla?

Käytä mukana toimitettua yleiskiinnitystä. Se mahdollistaa vastaanottimen kiinnittämisen mire-flexi-latalla (tuotenro 080.50) tai muulla yhteensopivalla seipäällä.

Mitä eroa on RX 30-, RX 51- ja RX 52 -malleilla?

RX 30:n kantama on 30 m, ja siinä on yksi etuvastaanottokenttä. RX 51:llä ja RX 52:lla on 50 m:n kantama ja useita vastaanottokenttiä (etu, sivu, taka). RX 52:ssa on lisäksi magneettinen yläpinta ja vesivaaka.

KÄYTTÖOHJE RangeXtender RX Laserliner

Laservastaanotin kaikille RX-READY-tekniikan viivalasereille.

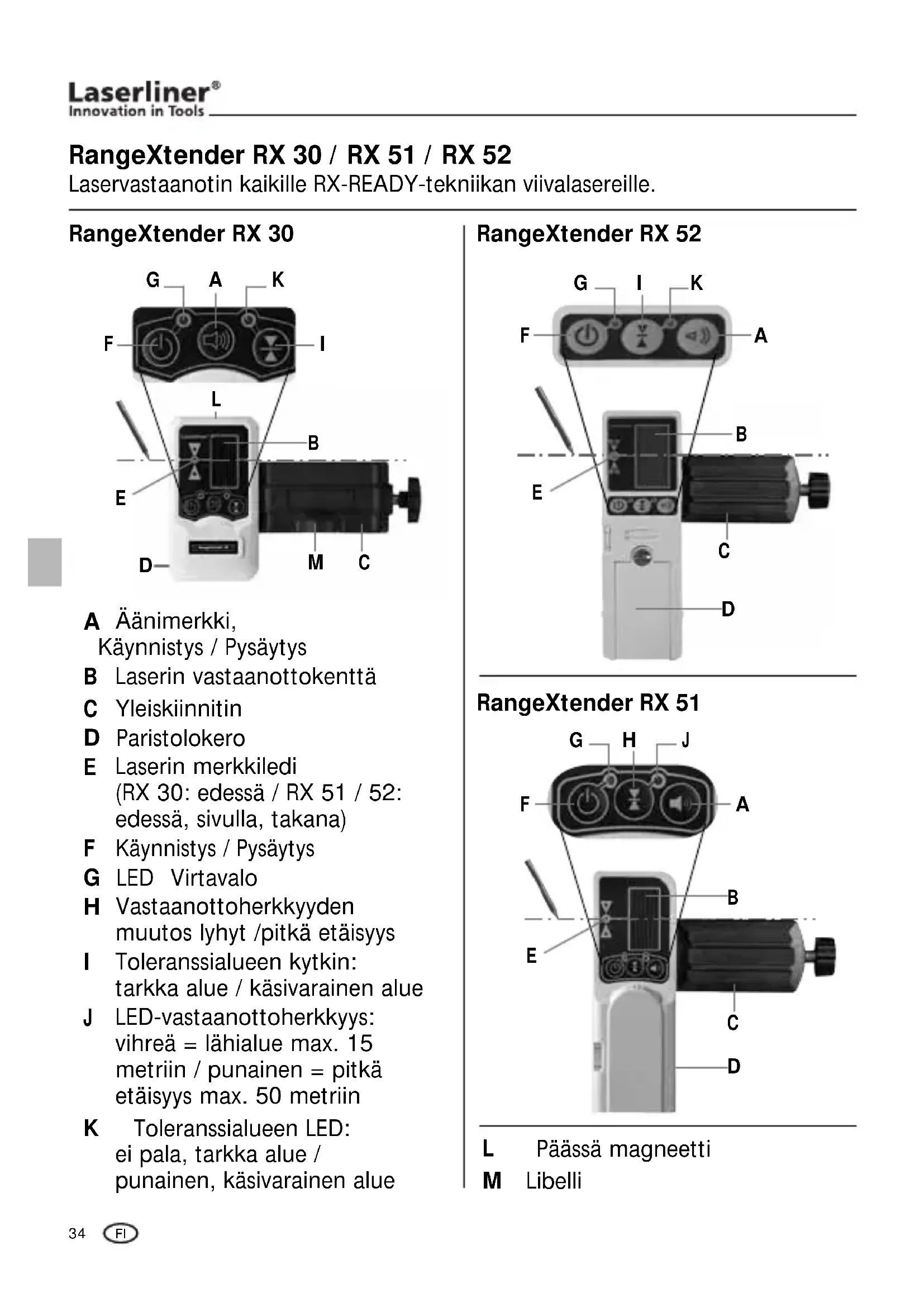

RangeXtender RX 30

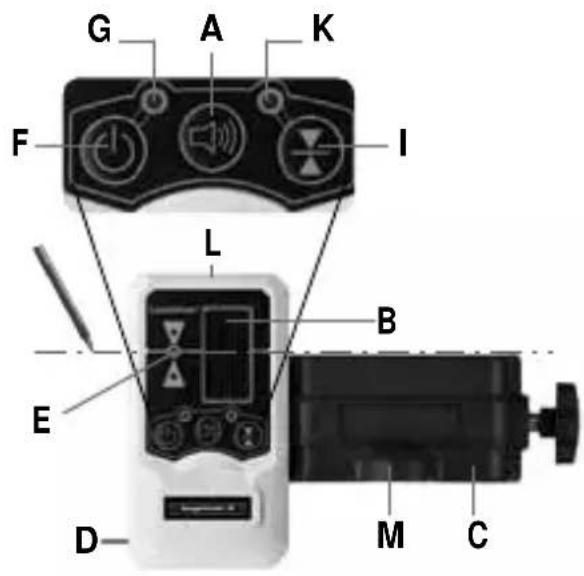

A Äänimerkki, Käynnistys / Pysäytys
B Laserin vastaanottokenttä
C Yleiskiinnitin
D Paristolokero
E Laserin merkkiledi (RX 30: edessä / RX 51 / 52: edessä, sivulla, takana)
F Käynnistys / Pysäytys
G LED Virtavalo
H Vastaanottoherkkyyden muutos lyhyt /pitkä etäisyys
I Toleranssialueen kytkin: tarkka alue / käsivarainen alue
J LED-vastaanottoherkkyys: vihreä = lähialue max. 15 metriin / punainen = pitkä etäisyys max. 50 metriin
K Toleranssialueen LED: ei pala, tarkka alue / punainen, käsivarainen alue

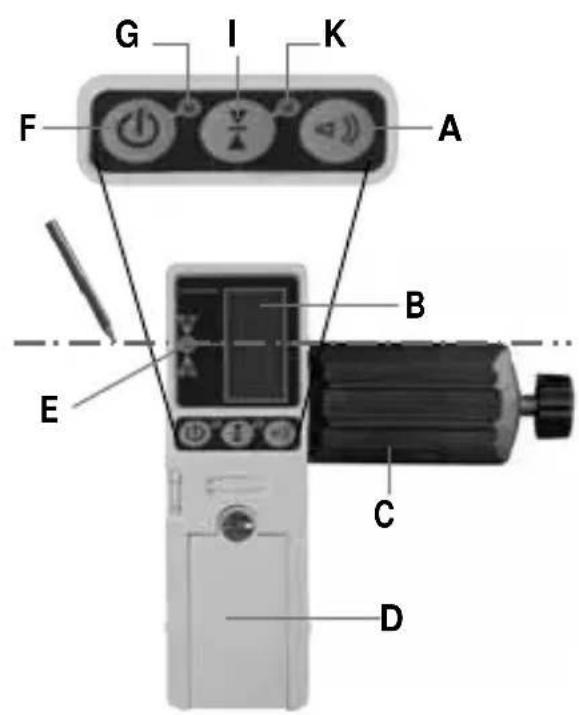

RangeXtender RX 52

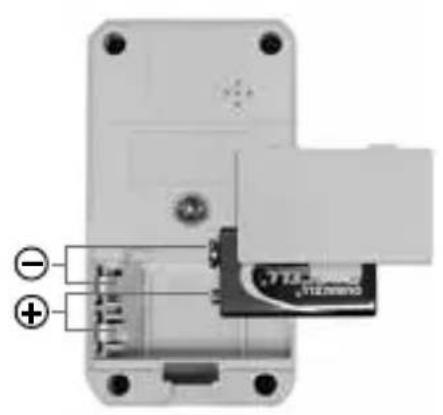

1 Paristojen asettaminen

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

2 RX-laservastaanottimen käyttö

Käytä laserin vastaanotinta RX pitkillä etäisyyksillä tai alueilla, joissa laserviiva ei ole näkyvissä. Vastaanotin kytketään näppäimellä F, toiminnan merkkiledi G palaa.

Viivalaserit: Tämä painike kytkee käśivastaanoton toimintaan/pois

RX 30 / RX 52:

Toleranssialue asetetaan tällä painikkeella.

RX 51:

Painikkeella säädetään vastaanottoherkkyy

Viivalaser kytketään käsivastaanoton toiminnolle. Laserviivat värähtelevät suurella taajuudella ja muuttuvat himmeämmiksi. Laservastaanotin tunnistaa tällä taajuudella värähtelevät laserviivat max. 30 metrin (RX 30) / max. 50 metrin (RX 51 / 52) etäisyydeltä. Min. etäisyys laserlaitteesta n. 3 m.

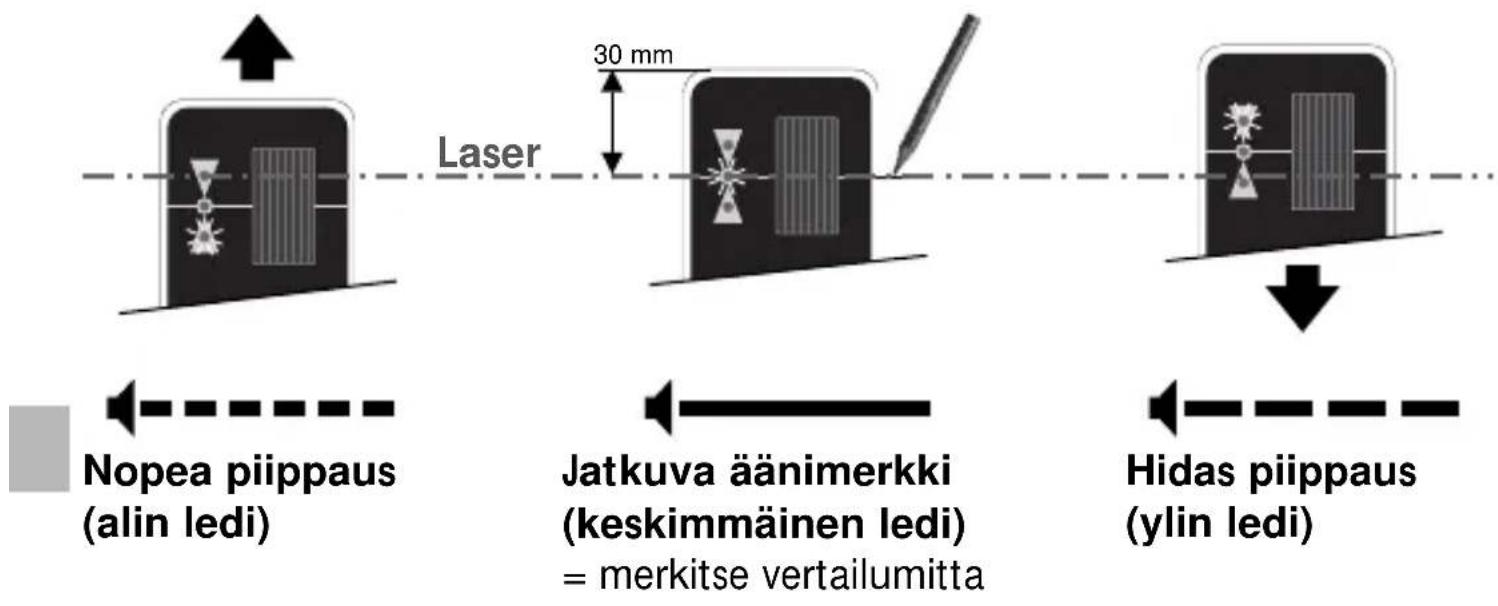

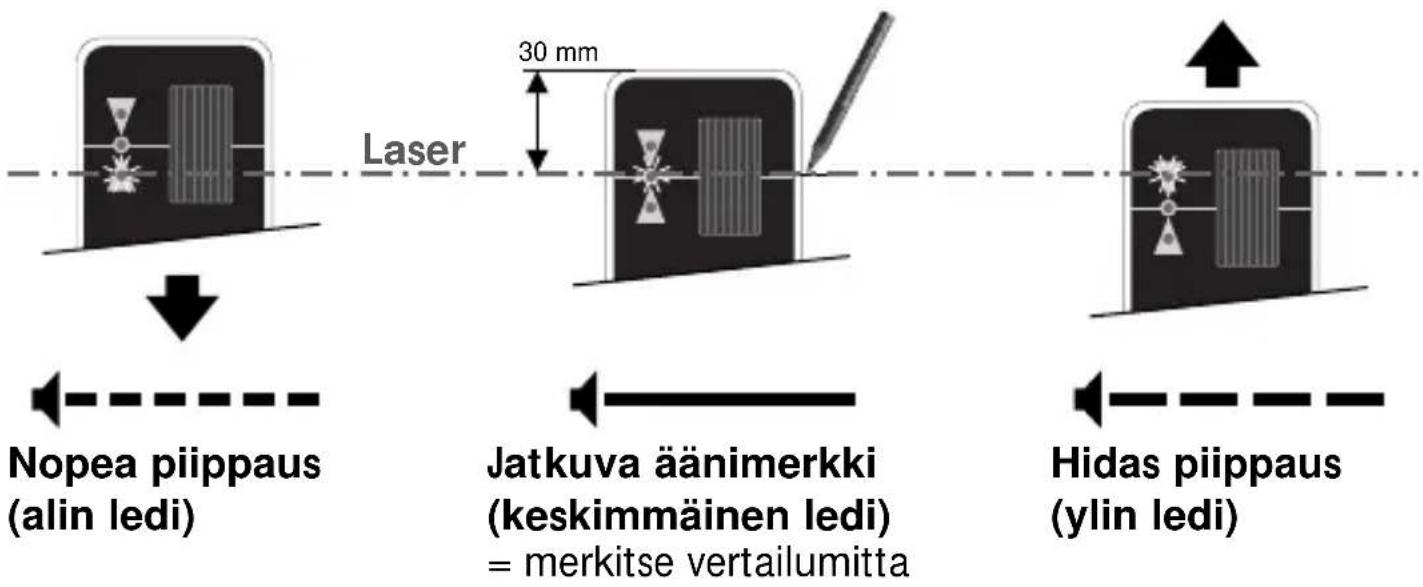

Siirtele laservastaanottimen vastaanottokenttää (B) laserviivojen alueella ylös- ja alaspäin (vaakasuuntainen viiva) tai sivuttain (pystyviivat) kunnes keskimmäinen ledi syttyy. Tee vaaka- tai pystysuuntaisen vertailumitan merkintä.

Min. etäisyys laserlaitteesta n. 1 m. Laserviivat eivät saa osua heijastaviin pintoihin, koska siitä saattaa olla seurauksena asetusvirheitä.

RangeXtender RX 30 / 52

RangeXtender RX 51

Laserviiva on voimakkaimmillaan keskikohdalla ja heikentyy reunoja kohti. Tämä voi pienentää laservastaanottimen maksimaalista vastaanottoaluetta.

Käyttö mittalatan kanssa

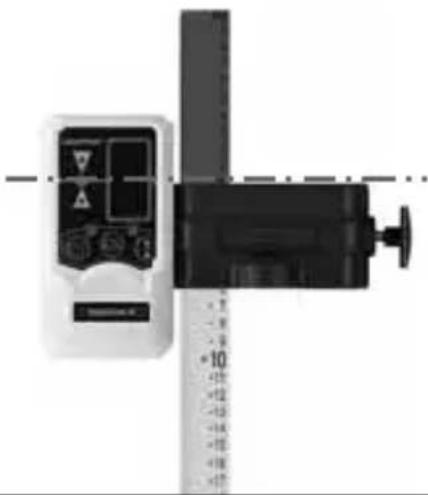

Laservastaanotin RX voidaan kiinnittää yleiskiinnittimellä mittalattaan. Flexi-mittalatta (Til.nro 080.50) soveltuu käytettäväksi kaikenlaisissa korkeuksien mittauksissa. Korkeuserot ovat luettavissa vaivattomasti ilman laskutoimituksia.

Tekniset tiedot
Laservastaanottimen toimintamatka	RX 30: max. 30 mRX 51 / 52: max. 50 m
Virransyöttö 1 x 9 V paristo
Paino (ml. paristot)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Käyttölämpötila 0°C ... + 50°C
Varaston lämpötila 0°C ... + 70°C
Mitat (L x K x S)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
Art.nro	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Tekniset muutokset mahdollisia 11 / 2010

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52
