ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GAA 18V48 Professional BOSCH

el Prωτότυπο οδηγιών χρήσης

Ελληνικά ....Σελίδα 86

Türkçe.... Sayfa 94

Polski. ...... Strona 103

Υποδείξεις ασφαλείας

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

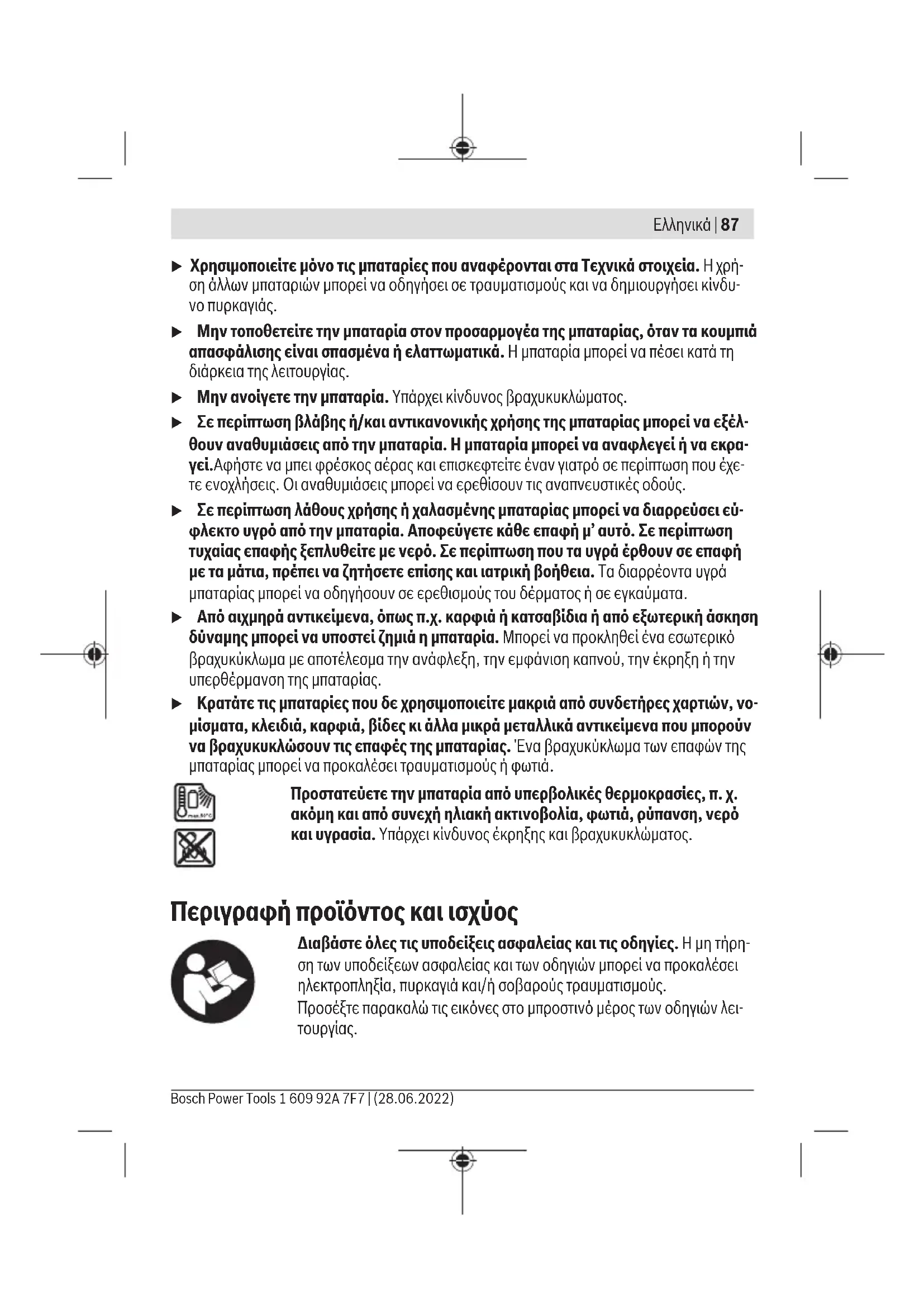

Χρησιμοποιείτε μόνο τις μπαταρίες που αναφέρονται στα Τεχνικά στοιχεία. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς.
▶ Μην τοποθετείτε την μπαταρία στον προσαρμογέα της μπαταρίας, όταν τα κουμπιά απασφάλισης είναι σπασμένα ή ελαττωματικά. Η μπαταρία μπορεί να πέσει κατά τη διάρκεια της λειτουργίας.
▶ Mην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος.
▶ Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκραγεί. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
▶ Σε περίπτωση λάθους χρήσης ή χαλασμένης μπαταρίας μπορεί να διαρρεύσει εὐφλεκτο υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή μ' αυτό. Σε περίπτωση τυχαίας επαφής ξεπλυθείτε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Τα διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.
Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβίδια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανοη της μπαταρίας.
▶ Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά.

Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π. χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βραχυκυκλώματος.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λει- τουργίας.

88 | Ελληνικά

Χρήση σύμφωνα με τον προορισμό

Ο προσαρμογέας μπαταρίας χρησιμεύει για την υποδοχή μιας μπαταρίας ιόντων λιθίου Bosch 18 V ως πηγή τάσης. Με τον προσαρμογέα μπαταρίας μπορούν να τροφοδοτηθούν ταυτόχρονα με τάση το πολύ δύο συσκευές USB καθώς και ένα θερμαντικό στοιχείο για το θερμαινόμενο μπουφάν.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών.

(1) Προσαρμογέας μπαταρίας
(2) Υποδοχή USB
(3) Υποδοχή για το φις σύνδεσης του θερμαντικού στοιχείου του θερμαινόμενου μπουφάν
(4) Κλιπ ζώνης
(5) Πλήκτρο Οη για την ενεργοποίηση του προσαρμογέα μπαταρίας
(6) Μπαταρία ^a)
(7) Πλήκτρο απασφάλισης της μπαταρίας

a) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

Τεχνικά στοιχεία

Προσαρμογέας μπαταρίας GAA 18V-48
Κωδικός αριθμός	1 600 A02 C..
Σύνδεση USB 2 τύπου Α
– Τάση εξόδου V= 5
– Ρεύμα εξόδουA) σε περίπτωση 1 συσκευής USB	A 2,4
– Ρεύμα εξόδουA) ανά θύρα USB σε περίπτωση 2 συσκευών USB	A 2,4
Σύνδεση του θερμαντικού στοιχείου Θερμαινόμενα ρούχα εργασίας
– Τάση εξόδου V= 12
– Ρεύμα εξόδουB)	A 1,2
Μέγιστο επιτρεπτό μήκος καλωδίου USB m 1,5

1 609 92A 7F7 | (28.06.2022) Bosch Power Tools

Ελληνικά | 89

Προσαρμογέας μπαταρίας GAA 18V-48
Συνιστώμενη θερμοκρασία περιβάλλοντος κατά τη φόρτιση	°C 0 ... +35
Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λειτουργία ^C) και σε περίπτωση αποθήκευσης	°C -20 ... +50
Συνιστώμενες μπαταρίες ^D)	GBA 18V...ProCORE18V...
Συνιστώμενοι φορτιστές GAL 18...	GAX 18...GAL 36...

A) Το πραγματικό ρεύμα εξόδου εξαρτάται από τη συνδεδεμένη συσκευή USB.

Β) Το πραγματικό ρεύμα εξόδου εξαρτάται από τη ρύθμιση των θερμαινόμενων ρούχων εργασίας.

C) Περιορισμένη ισχύς στις θερμοκρασίες <0 °C

D) Οι ακόλουθες μπαταρίες δεν επιτρέπεται να χρησιμοποιηθούν με τον προσαρμογέα μπαταρίας:

- 1 607 A35 0BG

- 1 607 A35 0MA

- 1 607 A35 0MR

-1607A350M0

-2607336815

-2607337069

- 1 607 A35 0AN

- 1 607 A35 0ET

Μπαταρία

Τοποθέτηση και αφαίρεση της μπαταρίας (βλέπε εικόνες Α1-Α2)

▶ Μην εξασκείτε κατά την τοποθέτηση της μπαταρίας καμία βία. Η μπαταρία είναι κατασκευασμένη έτσι, ώστε να μπορεί να τοποθετηθεί στον προσαρμογέα της μπαταρίας μόνο στη σωστή θέση.

Για την τοποθέτηση της μπαταρίας (6) σπρώξτε την μπαταρία μέχρι τέρμα μέσα στον προσαρμογέα της μπαταρίας (1).

Για την αφαίρεση της μπαταρίας (6) πατήστε τα κουμπιά απασφάλισης (7) στην μπαταρία και τραβήξτε την έξω από τον προσαρμογέα της μπαταρίας (1).

90 | Ελληνικά

'Ενδειξη της κατάστασης φόρτισης της μπαταρίας

Οι πράσινες φωτοδίοδοι (LED) της ένδειξης της κατάστασης φόρτισης της μπαταρίας δείχνουν την κατάσταση φόρτισης της μπαταρίας. Για λόγους ασφαλείας η εξακρίβωση της κατάστασης φόρτισης είναι δυνατή μόνο σε περίπτωση ακινητοποίησης του ηλεκτρικού εργαλείου.

Πατήστε το πλήκτρο για την ένδειξη της κατάστασης φόρτισης ^① , υσ να εμφανίσετε την κατάσταση φόρτισης. Αυτό είναι επίσης δυνατό σε περίπτωση που έχει αφαιρεθεί η μπαταρία.

'Отан μετά το πάτημα του πλήκτρου για την ένδειξη της κατάστασης φόρτισης δεν ανάβει καμία φωτοδίοδος (LED), η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί.

Τύπος μπαταρίας GBA 18V...

Φωτοδίοδος (LED) Χωρητικότητα

Διαρκές φως 3 × πράσινο 60–100 %

Διαρκές φως 2 × πράσινο 30–60 %

Διαρκές φως 1 × πράσινο 5–30 %

Αναβοσβήνον φως 1 × πράσινο 0–5 %

Τύπος μπαταρίας ProCORE18V...

Φωτοδίοδος (LED) Χωρητικότητα

Διαρκές φως 5 × πράσινο 80–100 %

Διαρκές φως 4 × πράσινο 60–80 %

Διαρκές φως 3 × πράσινο 40–60 %

Διαρκές φως 2 × πράσινο 20–40 %

Διαρκές φως 1 × πράσινο 5–20 %

Αναβοσβήνον φως 1 × πράσινο 0–5 %

Υποδείξεις για τον άριστο χειρισμό της μπαταρίας

Προστατεύετε την μπαταρία από υγρασία και νερό.

Αποθηκεύετε την μπαταρία μόνο σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Μην αφήνετε για παράδειγμα την μπαταρία το καλοκαίρι μέσα στο αυτοκίνητο.

Καθαρίζετε κάπου-κάπου τις σχιομές αερισμού της μπαταρίας με ένα μαλακό, καθαρό και στεγνό πινέλο.

'Ενας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικατασταθεί.

Προσέξτε στις υποδείξεις απόσυρσης.

Λειτουργία

Φόρτιση εξωτερικών συσκευών USB (βλέπε εικόνα Β)

Με τη βοήθεια των συνδέσεων USB στον προσαρμογέα μπαταρίας (1) μπορείτε να αυξήσετε το χρόνο λειτουργίας της μπαταρίας διαφόρων συσκευών USB μπαταρίας, όπως π.χ. κινητού τηλεφώνου ή MP3-Player ή H/Y tablet.

▶ Βεβαιωθείτε, ότι η εξωτερική σας συσκευή USB μπορεί να φορτιστεί με τη σύνδεση USB στον προσαρμογέα της μπαταρίας. Προσέξτε εδώ τις τιμές στα «Τεχνικά στοιχεία».

• Συνδέστε το καλώδιο φόρτισης της συσκευής σας USB με την υποδοχή USB (2) στον προσαρμογέα μπαταρίας (1).
• Πατήστε το πλήκτρο Οη (5) για την ενεργοποίηση του προσαρμογέα μπαταρίας. Το πλήκτρο Οη (5) ανάβει.

'Отан δεν είναι συνδεδεμένο κανένα καλώδιο φόρτισης, μετά 30 δευτερόλεπτα απενεργοποιούνται αυτόματα οι συνδέσεις USB. Το πλήκτρο Οη (5) σβήνει.

Για την εξοικονόμηση ενέργειας μετά τον τερματισμό της διαδικασίας φόρτισης απενεργοποιούνται αυτόματα οι συνδέσεις USB.

Σύνδεση του θερμαντικού στοιχείου (βλέπε εικόνα Β)

• Τοποθετήστε το φις σύνδεσης του θερμαντικού στοιχείου στην υποδοχή (3) στον προσαρμογέα μπαταρίας (1).
• Πατήστε το πλήκτρο Οη (5) για την ενεργοποίηση του προσαρμογέα μπαταρίας. Το πλήκτρο Οη (5) ανάβει.

Εκτελέστε τη ρύθμιση στα θερμαινόμενα ρούχα εργασίας. Προσέξτε τις οδηγίες λειτουργίας για τα θερμαινόμενα ρούχα εργασίας.

– Σπρώξτε τον προσαρμογέα της μπαταρίας (1) στην προβλεπόμενη γι' αυτό τοέπη στο ρούχο ή κρεμάστε τον προσαρμογέα της μπαταρίας με το κλιπ ζώνης (4) στη ζώνη σας.

92 | Ελληνικά

Αντιμετώπιση βλαβών

Πρόβλημα Αντιμετώπιση
Η εξωτερική συσκευή USB δεν μπορεί να φορτιστεί στη σύνδεση USB.	Φόρτιση μπαταρίας
	Συνδέστε το καλώδιο φόρτισης της εξωτερικής συσκευής με την υποδοχή USB (2) στον προσαρμογέα της μπαταρίας (1). Ενεργοποιήστε τον προσαρμογέα μπαταρίας (1) με το πλήκτρο On (5).
	Η εξωτερική συσκευή USB δεν μπορεί να φορτιστεί με τη σύνδεση USB στον προσαρμογέα της μπαταρίας (προσέξτε τις τιμές στα «Τεχνικά στοιχεία»A)).
Το θερμαντικό στοιχείο δε θερμαίνεται.	Φόρτιση μπαταρίας
	Συνδέστε το καλώδιο του θερμαντικού στοιχείου με την υποδοχή (2) στον προσαρμογέα μπαταρίας (1). Ενεργοποιήστε τον προσαρμογέα μπαταρίας (1) με το πλήκτρο On (5).
Το ρούχο δε θερμαίνεται και η εξωτερικά συσκευή USB δε φορτίζεται.	Αφαιρέστε την μπαταρία από τον προσαρμογέα.
	Περιμένετε 10 δευτερόλεπτα
	Τοποθετήστε την μπαταρία ξανά στον προσαρμογέα.

A) Μερικές εξωτερικές συσκευές USB δεν μπορούν να φορτιστούν με αυτό τον προσαρμογέα της μπαταρίας παρόλη την ταύτιση των τεχνικών στοιχείων.

Συντήρηση και σέρβις

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.boschpt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

1 609 92A 7F7 | (28.06.2022) Bosch Power Tools

19400 Κορωπί – Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα προϊόντα. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους. Ίταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθὰ.

Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Απόσυρση

Οι ηλεκτρικές συσκευές, οι επαναφορτιζόμενες μπαταρίες/μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τις ηλεκτρικές συσκευές και τις επαναφορτιζόμενες μπαταρίες/μπαταρίες στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο οι άχρηστες ηλεκτρικές συσκευές και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

94 | Türkçe

Επαναφορτιζόμενες μπαταρίες/Μπαταρίες:

Li-Ion:

Προσέξτε παρακαλώ τις υποδείξεις στην ενότητα Μεταφορά (βλέπε «Μεταφορά», Σελίδα 93).
