NÁVOD K OBSLUZE GAA 18V48 Professional BOSCH
cs Původní návod k používání
sk Povočny navod na pouzitie
Čeština.... Stránka 111

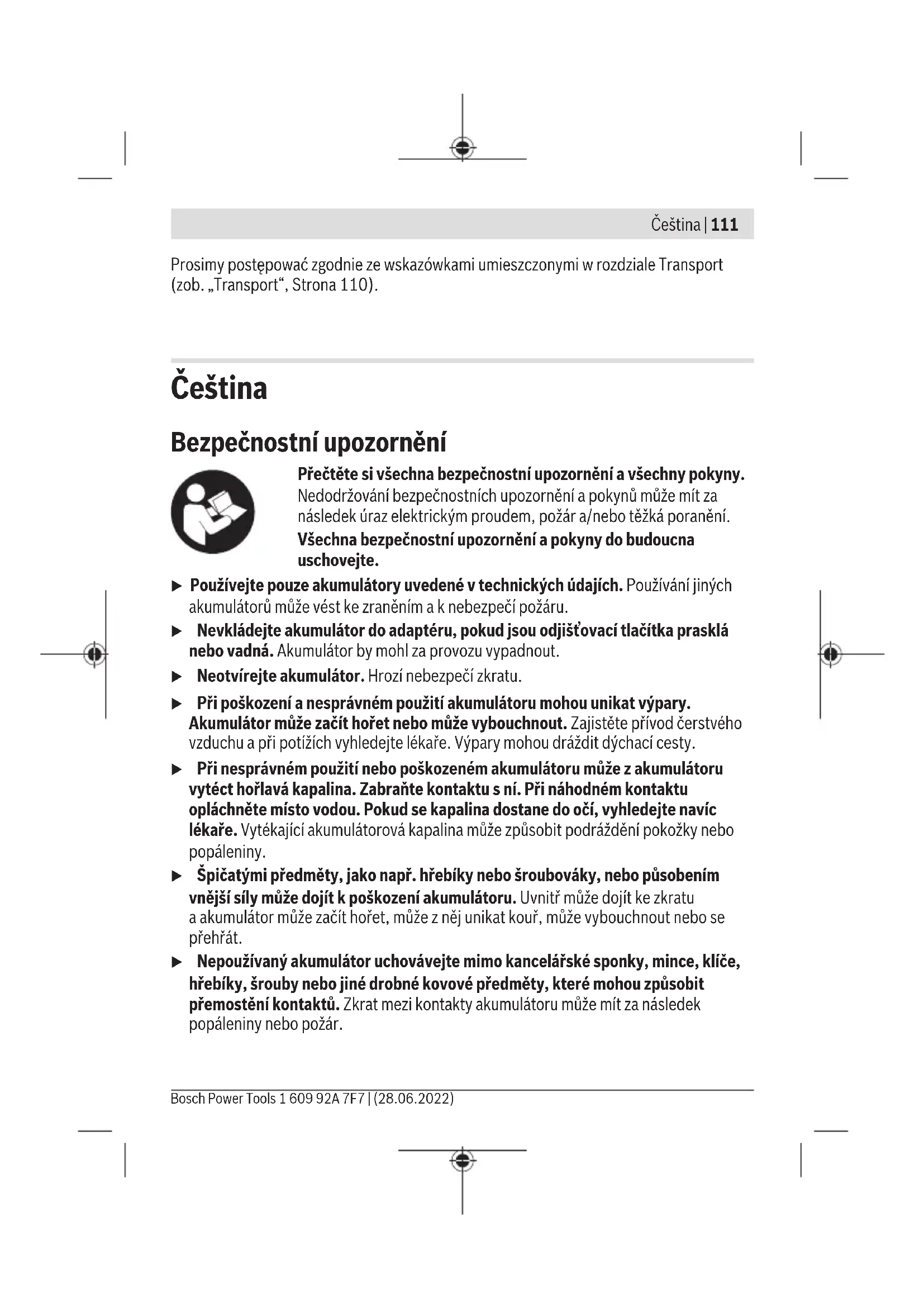

Bezpečnostní upozornění
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
▶ Používejte pouze akumulátory uvedené v technických údajích. Používání jiných akumulátorů může vést ke zraněním a k nebezpečí požáru.
▶ Nevkládejte akumulátor do adaptéru, pokud jsou odjišťovací tlačítka prasklá nebo vadná. Akumulátor by mohl za provozu vypadnout.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
112 | Čeština
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řid’te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Adaptér akumulátoru slouží k vložení 18V lithium-iontového akumulátoru Bosch jako zdroje napětí. Pomocí adaptéru akumulátoru lze současně napájet maximálně dvě USB zařízení a jeden topný prvek pro vyhřívanou bundu.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Adaptér akumulátoru
(2) Zdířka USB
(3) Zdířka pro připojovací konektor topného prvku vyhřívané bundy
(4) Spona na pásek
(5) Tlačítko zapnutí pro aktivaci adaptéru akumulátoru
(6) Akumulátor ^a)
(7) Odjišťovací tlačítko akumulátoru
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Adaptér akumulátoru GAA 18V-48 | ||
| Číslo zboží | 1 600 A02 C.. | |
| USB přípojka 2 x typ A | ||
| – Výstupní napětí V= 5 | ||
1 609 92A 7F7 | (28.06.2022) Bosch Power Tools
Čeština | 113
Adaptér akumulátoru GAA 18V-48
| – Výstupní proud ^A) u 1 USB zařízení A 2,4 | |
| – Výstupní proud ^A) na jeden USB port u 2 USB zařízení | A 2,4 |
| Přípojka pro topný prvek Vyhřívaný pracovní oděv | |
| – Výstupní napětí V= 12 | |
| – Výstupní proud ^B) | A 1,2 |
| Max. přípustná délka USB kabelu m 1,5 | |
| Doporučená teplota prostředí při nabíjení °C 0 až +35 | |
| Dovolená teplota prostředí při provozu ^C) a při skladování | °C –20 až +50 |
| Doporučené akumulátory ^D) | GBA 18V...ProCORE18V... |
| Doporučené nabíječky GAL 18... | GAX 18...GAL 36... |
A) Skutečný výstupní proud závisí na připojeném USB zařízení.
B) Skutečný výstupní proud závisí na nastavení vyhřívaného pracovního oděvu.
C) Omezený výkon při teplotách <0 °C.
D) S adaptérem akumulátoru se nesmí používat následující akumulátory:
-1607A350BG
-1607A350MA
-1607A350MR
-1607A350M0
-2607336815
-2607337069
-1607A350AN
-1607A350ET
Akumulátor
Nasazení a vyjmutí akumulátoru (viz obrázky A1-A2)
▶ Při nasazování akumulátoru nepoužívejte sílu. Akumulátor je konstruovaný tak, že ho lze do adaptéru vložit pouze ve správné poloze.
Pro nasazení akumulátoru (6) zasuňte akumulátor až nadoraz do adaptéru (1).
114 | Čeština
Pro vyjmutí akumulátoru (6) stiskněte odjišťovací tlačítka (7) na akumulátoru a vytáhněte ho z adaptéru (1).
Ukazatel stavu nabití akumulátoru
Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.
Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . Je to možné také při vyjmutém akumulátoru.
Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Typ akumulátoru GBA 18V...
LED Kapacita
| Trvale svítí 3 zelené 60–100 % |
| Trvale svítí 2 zelené 30–60 % |
| Trvale svítí 1 zelená 5–30 % |
| Bliká 1 zelená 0–5 % |
Typ akumulátoru ProCORE18V...
LED Kapacita
| Trvale svítí 5 zelených 80–100 % |
| Trvale svítí 4 zelené 60–80 % |
| Trvale svítí 3 zelené 40–60 % |
| Trvale svítí 2 zelené 20–40 % |
| Trvale svítí 1 zelená 5–20 % |
| Bliká 1 zelená 0–5 % |
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou.
1 609 92A 7F7 | (28.06.2022) Bosch Power Tools
Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.
Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.
Dodržujte pokyny pro likvidaci.
Provoz
Nabíjení externích USB zařízení (viz obrázek B)
Pomocí USB přípojek v adaptéru akumulátoru (1) můžete prodloužit dobu provozu různých akumulátorových USB zařízení, jako např. mobilního telefonu, MP3 přehrávače nebo tabletu.
Zkontrolujte, zda lze váš USB externí prístroj nabíjet přes USB rozhraní v adaptéru akumulátoru. Řid'te se údaji v části „Technické údaje“.
- Zapojte nabíjecí kabel USB zařízení do USB zdířky (2) v adaptéru akumulátoru (1).
- Stiskněte tlačítko zapnutí (5) pro aktivaci adaptéru akumulátoru. Tlačítko zapnutí (5) svítí.
Pokud není připojený nabíjecí kabel, USB přípojky se po 30 sekundách automaticky deaktivují. Tlačítko zapnutí (5) zhasne.
Pro úsporu energie se po skončení nabíjení USB přípojky automaticky deaktivují.
Připojení topného prvku (viz obrázek B)
- Zapojte konektor topného prvku do zdířky (3) v adaptéru akumulátoru (1).
- Stiskněte tlačítko zapnutí (5) pro aktivaci adaptéru akumulátoru. Tlačítko zapnutí (5) svítí.
Proved'te nastavení na vyhřivaném pracovním oděvu. Řid'te se návodem k použití vyhřivaného pracovního oděvu.
– Vložte adaptér akumulátoru (1) do určené kapsy v oděvu nebo si ho zavěste pomocí spony (4) na pásek.
Odstranění poruchy
Problém Odstranění
Pomocí USB rozhraní nelze nabíjet Nabijte akumulátor. externí USB zařízení.
116 | Čeština
Problém Odstranění
| Zapojte nabíjecí kabel externího USB zařízení do USB rozhraní (2) v adaptéru akumulátoru (1).Aktivujte adaptér akumulátoru (1) tlačítkem (5). | |
| Externí USB zařízení nelze nabíjet pomocí USB rozhraní v adaptéru akumulátoru. (Řid’te se údaji v části „Technické údaje“A). | |
| Topný prvek se nezahřeje. Nabijte akumulátor. | |
| Oděv se nevyhřívá a externí USB zařízení nelze nabíjet. | Vyjměte akumulátor z adaptéru. |
| Počkejte 10 sekund | |
| Akumulátor opět nasad’te do adaptéru. | |
A) Některé USB přístroje nelze tímto adaptérem akumulátoru nabíjet, ačkoli technické údaje souhlasí.
Údržba a servis
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V prípadě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedťte 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Pro lithium-ionotové akumulátory platí požadavky zákonných předpisů o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektrické nářadí, akumulátory/baterie, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.
Elektrické nářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelná elektrická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařizení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 117).
Slovenčina
(1) Akumulátorový adaptér
(2) USB zásuvka
(3) Zásuvka pre pripájaciu zástrčku vyhrievacieho článku vyhrievanej bundy
(4) Spona na opasok
(5) Tlačidlo vypínača na aktiváciu akumulátorového adaptéra
(6) Akumulátor ^a)
(7) Tlačidlo na odistenie akumulátora
– Zasuňte pripájaciu zástrčku vyhrievacieho článku do zásuvky (3) na akumulátorovom adaptéri (1).
– Stlačte tlačidlo vypínača (5), aby ste aktivovali akumulátorový adaptér. Tlačidlo vypínača (5) svieti.
Urobte nastavenie na vyhrievanom pracovnom oblečení. Dodržujte návod na obsluhu vyhrievaného pracovného oblečenia.
– Zasuňte akumulátorový adaptér (1) do určeného vrecka na odeve alebo akumulátorový adaptér zaveste pomocou spony (4) na opasok.
Odstránenie porúch
Problém Pomoc
Neodhadzujte elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 195).
Hrvatski
Sigurnosne napomene
Treba pročitati sve sigurnosne napomene i upute. Propusti do kojih može doći uslijed nepridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške ozljede.
