NÁVOD K OBSLUZE UniversalCirc 18V-53 BOSCH
cs Původní návod k použivání
Čeština.... Stránka 118
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem.
Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek,
jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete serízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpřičují a dají se snáze vést.
120 | Čeština
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní pokyny pro okružní pily
Proces řezání
▶ NEBEZPEČÍ: Ruce držte v bezpečné vzdálenosti od místa řezu a od pilového kotouče. Druhou ruku položte na přídavnou rukojeť nebo na kryt motoru.
Držíte-li pilu oběma rukama, nehrozí vám jejich poranění pilovým kotoučem.
▶ Nesahejte pod obrobek. Ochranný kryt vás pod obrobkem před kotoučem neochráni.
▶ Přizpůsobte hloubku řezu tlouštče obrobku. Pod obrobkem by neměl vyčnívat celý zub pily.
Obrobek nikdy nedržte ani v ruce, ani položený na koleni. Připevněte obrobek ke stabilní podložce.
Správné upevnění obrobku je důležité proto, že minimalizuje ohrožení těla uživatele, zablokování kotouče i riziko ztráty kontroly nad nářadím.
▶ Provádíte-li operaci, při které se může nářadí dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu s vodičem pod napětím se nechráněné kovové části elektrického nářadí dostanou také pod napětí a mohou zranit obsluhu elektrickým proudem.
Při podélném řezání vždy používejte podélnou vodicí lištu a vodítko pro přímý řez. Zvýší se tím přesnost řezu a sníží riziko zaseknutí kotouče.
Používejte vždy jen kotouče se správnou velikostí i tvarem (diamantovým nebo oblým) upínacího otvoru. Kotouče, které neodpovídají upevňovacímu systému pily, se budou otáčet nerovnoměrně a mohou způsobit ztrátu kontroly nad nářadím.
Nikdy nepoužívejte poškozené nebo nesprávné podložky či šrouby k upevnění kotouče. Podložky a šrouby k upevnění kotouče byly speciálně navrženy pro vaši pilu pro optimální výkonnost a bezpečný provoz.
Příčiny zpětného rázu a související pokyny
- zpětný ráz je náhlá reakce zaseknutého, zablokovaného nebo vyoseného pilového kotouče, která způsobí nekontrolované zvednutí pily vzhůru z obrobku směrem k obsluze;
- jestliže se kotouč zasekne nebo zablokuje při uzavření řezné spáry, kotouč se zastaví a motor reaguje vymrštěním jednotky směrem k obsluze;
- jestliže dojde ke zkroucení nebo vyosení kotouče v řezu, zuby na zadním okraji kotouče se mohou zanořit do horního povrchu dřeva a způsobit uvolnění kotouče z řezné spáry a jeho vymrštění zpět směrem k obsluze.
Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů a podmínek při použití pily a lze mu zabránit dodržováním příslušných níže uvedených opatření.
Pilu držte pevně oběma rukama a paže umístěte tak, abyste byli schopni odolat zpětnému rázu. Tělo umístěte z jakékoli boční strany kotouče, ale ne v jeho řezné linii. Zpětný ráz může způsobit odskočení pily dozadu, ale síle zpětného rázu se lze bránit, pakliže jsou dodržována příslušná opatření.
Pokud se kotouč blokuje nebo z jakéhokoli důvodu přerušite řezání, uvolněte spoušt a držte pilu v obrobku, dokud se kotouč zcela nezastaví. Je-li kotouč stále v pohybu, nikdy se nepokoušejte pilu z obrobku vyjmout nebo ji vytáhnout zpět, jinak hrozí
riziko zpětného rázu. Zjistěte důvod blokování kotouče a přijměte opatření, aby k němu nedocházelo.
Při opětovném spouštění pily v obrobku nastavte pilu do středu řezné spáry tak, aby se zuby nedotýkaly materiálu. Dojde-li při opětovném spuštění pily k zablokování kotouče, může se uvolnit směrem vzhůru nebo způsobit zpětný ráz.
Velké panely řádně podepřete, abyste minimalizovali riziko zaseknutí kotouče a zpětného rázu. Velké panely se prohýbají vlastní hmotností. Podpora musí být umístěna pod panelem na obou stranách v blízkosti linie řezu a na okrajích obrobku.
▶ Nepoužívejte tupé nebo poškozené kotouče. Neostré nebo nesprávně nastavené kotouče vytvářejí tenkou řeznou spáru, která může způsobit nadměrné tření, zaseknuti kotouče a zpětný ráz.
Páčky na nastavení hloubky kotouče a úhlu řezu musí být před započetím řezu pevně zajištěny. Dojde-li ke změně seřizovacího systému kotouče během řezání, může způsobit zablokování nebo zpětný ráz.
Při řezání do stávajících zdí nebo jiných slepých míst bud’te obzvlást opatrní. Procházející pilový kotouč může narazit na objekty, které mohou způsobit zpětný ráz.
Funkce spodního krytu
▶ Před každým použitím zkontrolujte, zda je spodní kryt řádně upevněn. S pilou nepracujte, pokud se spodní kryt nepohybuje volně a okamžitě se nezavírá. Spodní kryt nikdy neupevňujte do otevřené polohy. Při neúmyslném upuštění pily může dojít k ohnutí spodního krytu. Spodní kryt zvedněte za vytahovací rukojeť a zkontrolujte, zda se volně pohybuje a nedotýká se kotouče ani jiné části ve všech úhlech a hloubkách řezu.
Zkontrolujte funkčnost pružiny spodního krytu. Pokud kryt nebo pružina nefungují správně, je třeba je před použitím opravit. Pomalá reakce spodního krytu může být způsobena poškozenými částmi, usazeninami nebo nahromaděním pilin.
▶ Spodní kryt lze ručně stáhnout pouze při speciálních řezech, jako jsou ponorné a kombinované řezy. Spodní kryt zvedněte pomocí vytahovací rukojeti a uvolněte jej, jakmile kotouč pronikne do materiálu. Při jakémkoli jiném druhu řezání by měl být ochranný kryt ovládán automaticky.
▶ Před každým položením pily na stůl nebo podlahu se ujistěte, že spodní kryt zakrývá celý kotouč. Nechráněný, setrvačností dobíhající kotouč způsobí pohyb pily vzad a pořezání objektů, se kterými přijde do kontaktu. Nezapomeňte, že i po uvolnění spouště trvá nějakou dobu, než se kotouč úplně zastaví.
Dodatečné bezpečnostní pokyny
▶ Nesahejte rukama do vyhazovače třísek. Mohli byste se zranit o otáčející se díly.
▶ Nepracujte s pilou nad hlavou. Nemáte tak nad elektronářadím dostatečnou kontrolu.
▶ Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní
dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Elektronářadí držte při práci pevně oběma rukama a zaujměte stabilní postoj. Držení oběma rukama zajišťuje spolehlivější vedení elektronářadí.
▶ Nepoužívejte elektronářadí stacionárně. Není určené pro provoz se stole m pily.
Při ponorných řezech, které nejsou prováděny v pravém úhlu, zajistěte vodicí desku pily proti posunutí do strany. Posunutí do strany může způsobit uváznutí pilového kotouče, a tedy zpětný ráz.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
▶ Nepoužívejte pilové kotouče z rychlořezné oceli. Takové pilové kotouče mohou lehce prasknout.
▶ Neřezejte železné kovy. Žhavé třísky by mohly zapálit odsávání prachu.
▶ Noste ochrannou masku proti prachu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
122 | Čeština
Použití v souladu s určeným účelem
Elektrické nářadí je určené k provádění podélných a příčných rovných a pokosových řezů na pevném podkladu do dřeva.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.
(1) Akumulátor ^a)
(2) Vypínač
(3) Ukazatel stavu nabití akumulátoru
(4) Blokování zapnutí vypínače
(5) Větrací otvory
(6) Stupnice pokosového úhlu
(7) Křídlový šroub nastavení pokosového úhlu
(8) Křídlový šroub podélného dorazu
(9) Průzor pro linii řezu „CutControl“
(10) Podélný doraz ^a)
(11) Kyvný ochranný kryt
(12) Pilový kotouč
(13) Základní deska
(14) Páčka pro nastavení kyvného ochranného krytu
(15) Ochranný kryt
(16) Vyfukování třísek
(17) Rukojeť (izolovaná plocha rukojeti)
(18) Přídavná rukojeť (izolovaná plocha rukojeti)
(19) Uložení klíče na vnitřní šestihran
(20) Odsávací hadice ^a)
(21) Usměrňovací trubka pro třísky
(22) Aretační tlačítko vřetena
(23) Klíč na vnitřní šestihran
(24) Upínací šroub s podložkou
(25) Upínací příruba
(26) Unášecí příruba
(27) Vřeteno pily
(28) Stupnice hloubky řezu
(29) Páčka pro předvolbu hloubky řezu
(30) Značka řezu 0°
(31) Značka řezu 45°
(32) Vodicí kolejnice ^a)
(33) Tlačítko pro zajištění vodicí lišty
(34) Šroubová svěrka ^1
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Ruční okružní pila UniversalCirc 18V-53 | |
| Číslo výrobku | 3 603 CB1 400 |
| Jmenovité napětí V= 18 | |
| Jmenovité volnoběžné otáčky | ot/min 4300 |
| Max. hloubka řezu s pilovým kotoučem o průměru 160 mm | |
| – při pokosovém úhlu 0° mm 53 | |
| – při pokosovém úhlu 45° mm 36 | |
| Rozměry základní desky mm 288 × 153 | |
| Průměr pilového kotouče mm 160 | |
| Max. tlouštka těla kotouče mm 1,5 | |
| Max. tlouštka zubu/rozteč zubů | mm 2,0 |
| Upínací otvor mm 20 | |
| Hmotnost podle EPTA-Procedure 01:2014 ^A) | kg 3,3 (2,0 Ah)3,6 (6,0 Ah) |
| Doporučená teplota prostředí při nabíjení | °C 0 až +35 |
| Dovolená teplota prostředí při provozu ^B) a při skladování | °C -20 až +50 |
| Kompatibilní akumulátory ^C) | |
| Doporučené nabíječky ^D) | |
A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C.
C) Doporučujeme akumulátory s následující kapacitou: ≥ 2,5 Ah
D) Následující nabiječky nejsou s akumulátorem PBA kompatibilní: AL 1814 CV, AL 1820 CV, AL 1860 CV
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěné podle EN 62841-2-5.
Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 96 dB(A); hladina akustického výkonu 104 dB(A). Nejistota K = 3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a _n (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-5:
Řezání dřeva: a_h < 1,6 m/s^2 , K = 1,5 m/s^2
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo
s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatižení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve
skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Akumulátor
Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.
Nabíjení akumulátoru
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.
Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.
Nasazení akumulátoru
Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.
Vyjmutí akumulátoru
Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí.
Ukazatel stavu nabití akumulátoru
LED Kapacita
| Trvale svítí 3 zelené 75–100 % |
| Trvale svítí 2 zelené 40–75 % |
| Trvale svítí 1 zelená 15–40 % |
| Pomalu bliká 1 zelená 0–15 % |
Tři LED ukazatele stavu nabití rychle blikají, když je teplota akumulátoru mimo rozsah provozní teploty a/nebo zareagovala ochrana proti přetížení.
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci.
Montáž
Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí.
Odsávání prachu/třísek (viz obrázek B)
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.
Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
– Pokud možno používejte pro daný materiál vhodné odsávání prachu.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Upozornění: Pří řezání vždy používejte usměrňovací trubku (21), aby vás nezasáhly odlétávající třísky. Usměrňovací trubku (21) lze používat s připojeným odsáváním prachu/třísek nebo bez něj. Otočte usměrňovací trubku podle použití tak, aby vás nezasáhly třísky, a pevně ji zasuňte do vyfukování třísek (16).
Externí odsávání (viz obrázek B)
Nasadte odsávací hadici (20) (příslušenství) na vyfukování třísek (16). Připojte odsávací hadici (20) k vysavači (příslušenství). Přehled připojení k různým vysavačům najdete na konci tohoto návodu.
Vysavač musí být vhodný pro řezaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.
Nasazení/výměna pilového kotouče
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu s pilovým kotoučem hrozí nebezpečí poranění.
V žádném případě nepoužívejte jako nasazovací nástroj brusné kotouče.
Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a na elektronářadí a jsou vyzkoušené podle EN 847-1 a příslušně označené.
Výběr pilového kotouče
Přehled doporučených pilových kotoučů naleznete na konci tohoto návodu.
124 | Čeština
Demontáž pilového kotouče (viz obrázek C)
Pro výměnu nástroje položte elektrické nářadí nejlépe na čelní stranu krytu motoru.
- Stiskněte aretační tlačítko vřetena (22) a držte ho stisknuté.
▶ Aretační tlačitko vřetena (22) ovládejte, jen když je vřeteno pily zastavené. Jinak se může elektrické nářadí poškodit.
- Klíčem na vnitřní šestihran (23) vyšroubujte upínací šroub (24) ve směru ①.
- Otočte zpět kyvný ochranný kryt (11) a pevně ho přidržte.
– Sejměte z vřetena pily (27) upínací přírubu (25) a pilový kotouč (12).
Montáž pilového kotouče (viz obrázek C)
Pro výměnu nástroje položte elektrické nářadí nejlépe na čelní stranu krytu motoru.
– Vyčistěte pilový kotouč (12) a všechny montované upínací díly.
- Otočte zpět kyvný ochranný kryt (11) a pevně ho přidržte.
- Nasad'te pilový kotouč (12) na unášecí přírubu (26). Směr záběru zubů (směr šipky na pilovém kotouči) a šipka směru otáčení na ochranném krytu (11) musí souhlasit.
- Nasad'te upínací přírubu (25) a našroubujte upínací šroub ve směru ②. Dbejte na správnou polohu unášecí příruby (26) a upínací příruby (25).
- Stiskněte aretační tlačítko vřetena (22) a držte ho stisknuté.
- Klíčem na vnitřní šestihran (23) utáhněte upínací šroub ve směru ②. Utahovací moment má být 6–9 Nm, což odpovídá ručnímu utažení plus 14 otáčky.
Provoz
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Druhy provozu
Nastavení hloubky řezu (viz obrázek D)
▶ Hloubku řezu přizpůsobte podle tloušťky obrobku. Pod obrobkem by měla být viditelná necelá výška zubu.
Pomocí páčky pro předvolbu hloubky řezu (29) lze nastavit hloubku řezu.
Pro menší hloubku řezu odtáhněte pilu od základní desky (13), pro větší hloubku řezu přitlačte pilu k základní desce (13). Nastavte požadovaný rozměr na stupnici hloubky řezu (28).
Nastavení pokosového úhlu
Elektrické nářadí položte nejlépe na přední stranu ochranného krytu (15).
Povolte křídlové šrouby (7). Otočte pilu na stranu. Nastavte požadovaný rozměr na stupnici (6). Znovu utáhněte křídlové šrouby (7).
Upozornění: U pokosových řezů je hloubka řezu menší než hodnota zobrazená na stupnici hloubky řezu (28).

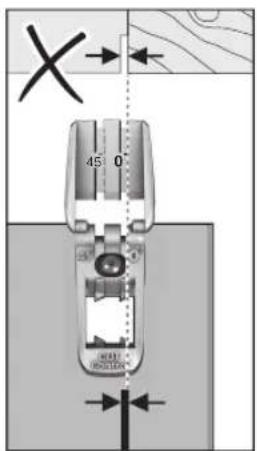

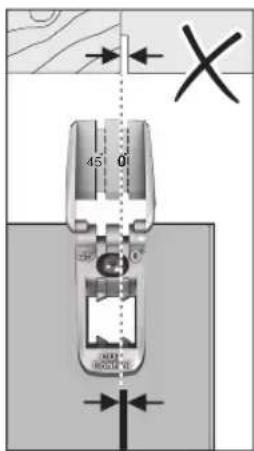

Značky řezu (viz obrázek E)
Dopředu vyklápěcí průzor „CutControl“ (9) slouží k přesnému vedení okružní pily podle linie řezu vyznačené na obrobku. Průzor „CutControl“ (9) má vždy jednu značku pro pravoúhlý řez a jednu pro řez pod úhlem 45°.
Vyznačení řezu 0° (30) vyznačuje polohu pilového kotouče pri pravoúhlém řezu. Vyznačení řezu 45° (31) vyznačuje polohu pilového kotouče pri řezu pod úhlem 45°.
Pro rozměrově přesný řez nasad'te kotoučovou pilu na obrobek tak, jak je znázorněno na obrázku. Nejlépe proved'te jeden zkušební řez.
Zapnutí a vypnutí
Pro zapnutí elektrického nářadí nejprve stiskněte blokování zapnutí (4) a poté stiskněte vypínač (2) a držte ho stisknutý. Pro vypnutí elektrického nářadí vypínač (2) uvolněte.
Upozornění: Z bezpečnostních důvodů nelze spínač (2) zaaretovat, nýbrž musí zůstat během provozu neustále stlačený.
Doběhová brzda
Integrovaná doběhová brzda zkracuje doběh pilového kotouče po vypnutí elektrického nářadí.
Ochrana proti hlubokému vybití
Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje.
Pracovní pokyny
▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Šířka řezu se liší v závislosti na použitém pilovém kotouči. Chraňte pilový kotouč před úderem a nárazem.
Pro dosažení dobré kvality řezu veďte elektrické nářadí rovnoměrně a s mírným posuvem ve směru řezu. Příliš velký posuv výrazně zkracuje životnost nástrojů a může poškodit elektrické nářadí.
Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru zubů pilového kotouče. Používejte proto jen ostré pilové kotouče vhodné na řezaný materiál.
Řezání dřeva
Správná volba pilového kotouče se řídí podle druhu dřeva, kvality dřeva, a zda jsou požadovány podélné, nebo příčné řezy.
Při podélných řezech do smrkového dřeva vznikají dlouhé, spirálovité třísky.
Bukový a dubový prach je mimořádně zdraví škodlivý, proto pracujte pouze s odsáváním prachu.
Řezání s paralelním dorazem (viz obrázek F)
Paralelní doraz (10) umožňuje přesné řezy podél hrany obrobku, resp. řezání pruhů se stejným rozměrem.
Povolte křídlový šroub (8) a prostrčte stupnici paralelního dorazu (10) otvorem v základní desce (13). Nastavte požadovanou šířku řezu jako hodnotu na stupnici podle odpovídající značky řezu (30), resp. (31), viz část „Vyznačení řezu“. Křídlový šroub (8) opět utáhněte.
Řezání s vodicí lištou (viz obrázky G-I)
Pomocí vodicí lišty (32) můžete provádět rovné řezy. Přilnavý povrch zabraňuje sklouznutí vodicí lišty a chrání povrch obrobku.
Vodicí lištu (32) lze prodloužit. Za tímto účelem otočte vodicí lištu (32) o 180° a zastrčte obě vodicí lišty (32) do sebe. Pro zaaretování stiskněte tlačítko (33). Pro demontáž stiskněte tlačítko (33) na druhé straně a vodicí lišty (32) rozpojte.
Vodicí lišta (32) má na horní straně dvě značky. Stranu se značkou „90“ používejte pro pravoúhlé řezy, stranu se značkou „45“ používejte pro všechny ostatní pokosové řezy. Gumová chlopeň na vodicí liště zabezpečuje pri řezech pod úhlem 90° a 45° ochranu proti otřepům, která zabraňuje pri řezání dřevěných materiálů vytrhávání povrchu.
Gumová chlopeň se při prvním řezání přizpůsobí vaší okružní pile a trochu se přitom ořízne.
Upozornění: Vodicí lišta (32) musí na řezané straně obrobku vždy doléhat zarovnaně k obrobku a nesmí přečnívat.
Pokud by vodicí lišta (32) na konci obrobku přečnívala, nenechávejte okružní pilu na vodicí liště (32) stát, aniž byste okružní pilu drželi. Vodicí lišta (32) je z plastu a okružní pilu neunese.
Upevněte vodicí lištu (32) pomocí speciálních šroubových svěrek (34) k obrobku. Dbejte na to, aby vyklenutí na vnitřní straně šroubové svěrky (34) bylo usazené v příslušné prohlubní ve vodicí liště (32).
Elektrické nářadí zapněte a ved'te ho rovnoměrně a s lehkým posuvem ve směru řezu.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Kyvný ochranný kryt se musí vždy volně pohybovat a samostatně uzavírat. Udržujte proto oblast okolo kyvného ochranného krytu neustále čistou. Odstraňte prach a třísky štětcem.
Pilové kotouče bez povrchové úpravy mohou být chráněné před korozí slabou vrstvou oleje neobsahujícího kyseliny. Před řezáním olej opět odstraňte, protože jinak se dřevo zašpiní.
Zbytky pryskyřice nebo klihu na pilovém kotouči zhoršují kvalitu řezu. Pilový kotouč proto hned po použití vyčistěte.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor
126 | Slovenčina
zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 125).
Slovenčina
Bezpečnost na pracovisku
Bezpečnost na pracovisku
Starostlivé používanie elektrického náradia
Hodnoty emisií hluku zistené podl'a EN 62841-2-5.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 96 dB(A); úroveň akustického výkonu 104 dB(A). Neistota K = 3 dB.
Noste prostriedky na ochranu sluchu!
Výber pílového listu
Integrovaná dobehová brzda skracuje dobeh pílového listu po vypnutí ručného elektrického náradia.
Šírka rezu sa líši v závislosti od použitého pílového kotúča.
Vodiaca lišta (32) má na hornej strane dve značky. Stranu so značkou „90“ používajte na pravouhlé rezy, stranu so značkou „45“ používajte na všetky ostatné šikmé rezy.
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Varnost na delovnem mestu
Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 212).
Hrvatski
Sigurnosne napomene
Uobičajena sigurnosna upozorenja za električne alate
⚠ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i
specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
