KÄYTTÖOHJE UniversalCirc 18V-53 BOSCH
Yleiset sähkötyökalujen turvaohjeet
VAROITUS
Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-
jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-suutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja

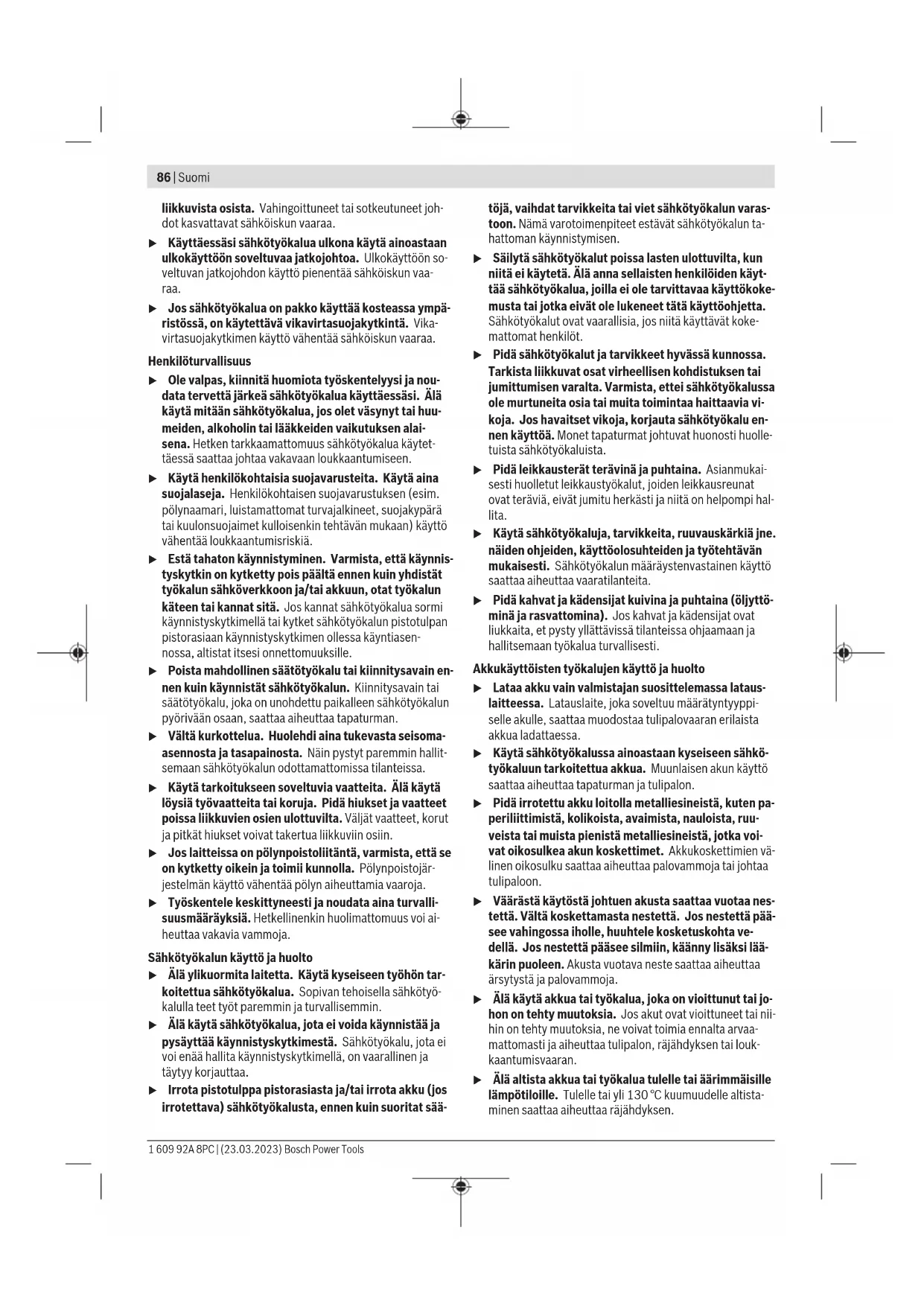

86|Suomi
liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-dot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
- Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.
Sähkötyökalun käyttö ja huolto
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
▶ Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää-
töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.
Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
- Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
Akkukäyttöisten työkalujen käyttö ja huolto
Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.
Pyörösahojen turvallisuusohjeet
Sahausprosessit
▶ ARA: Pidä kädet poissa sahausalueen ja terän läheltä. Pidä toisella kädellä kiinni lisäkahvasta tai moottorikotelosta. Kun pidät molemmin käsin kiinni sahasta, ne ovat suojassa terältä.
- Älä kosketa työkappaleen alapuolta. Suojus ei suojaa kättäsi terältä työkappaleen alla.
Säädä sahaussyvyys työkappaleen paksuuden mukaan. Terä saa näkyä enintään terän hammaskorkeuden verran työkappaleen alla.
- Älä missään tapauksessa pidä sahattavaa työkappa-
letta käsissä tai jalkojen päällä. Kiinnitä työkappale
tukevalle alustalle. Työkappale on ehdottomasti tuet-
tava kunnolla. Tämän avulla minimoit tapaturman, terän
jumittumisen tai työkalun hallinnan menettämisen vaaran.
Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa terä voi koskettaa piilossa olevia sähköjohtoja. Jos terä koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
- Käytä pitkittäissahauksissa aina suuntaisohjainta tai reunaohjainta. Tämä parantaa sahaustarkkuutta ja vähentää terän jumittumisvaaraa.
Käytä aina teriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos terät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen.
Älä missään tapauksessa käytä vaurioituneita tai virheellisiä terän aluslevyjä tai pultteja. Terän aluslevyt ja pulti on suunniteltu varta vasten kyseiselle sahalle takaamaan optimaalinen suorituskyky ja turvallinen toiminta.
Takapotkun aiheuttaja ja siihen liittyvät varoitukset
- takapotku on äkillinen reaktio, joka aiheutuu, jos sahanterä jumittuu, takertuu tai ohjautuu vinoon työkappaleessa. Tällöin saha irtoaa työkappaleesta ja tempautuu hallitsemattomasti käyttäjän suuntaan;
- jos terä jumittuu tai takertuu tiukasti kiinni sahausuraan, terä pysähtyy ja moottorin vääntömomentti tempaisee sahalaitteen suurella vauhdilla käyttäjää kohti;
- jos terä on taipunut tai vinosti sahausurassa, terän takareunan hampaat saattavat pureutua puun pintaan. Tällöin on vaara, että terä ponnahtaa pois sahausurasta ja sinkoutuu taaksepäin käyttäjää kohti.
Takapotku johtuu sahan väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja sen voi välttää noudattamalla alla mainittuja varotoimenpiteitä.
Ota sahasta tukeva ote molemmilla käsillä ja pidä käsi- varsia sellaisessa asennossa, jossa pystyt hallitse- maan takapotkusta aiheutuvia voimia. Työskentele terän oikealla tai vasemmalla puolella, mutta älä asetu samaan linjaan terän kanssa. Takapotku saattaa tem- paista sahan taaksepäin. Pystyt kuitenkin hallitsemaan ta- kapotkuvoimia, mikäli olet suorittanut vaadittavat varotoi- menpiteet.
Jos terä jumittuu tai keskeytät muusta syystä sahaus- työn, vapauta käyttökytkin ja pidä sahaa liikuttamatta materiaalissa, kunnes terä pysähtyy täydellisesti. Älä missään tapauksessa yritä poistaa sahaa työkappa- leesta tai vetää sahaa taaksepäin terän edelleen pyö- riessä, koska tämä voi aiheuttaa takapotkun. Selvitä ja poista terän jumittumisen aiheuttanut syy.
Kun käynnistät sahan uudelleen työkappaleessa, keskitä terä uraan niin, että sahanterän hampaat eivät kosketa materiaalia. Jos sahanterä juuttuu kiinni, tällöin on vaara, että terä tempautuu pois työkappaleesta tai aiheuttaa takapotkun, kun saha käynnistetään uudelleen.
Tue pitkät paneelit, jotta saat minimoitua terän jumittumis- ja takapotkuvaaran. Pitkät paneelit taipuvat herkästi oman painonsa vaikutuksesta. Tuet täytyy sijoittaa paneelin alle lähelle leikkausuraa ja paneelin reunoja laikan molemmille puolille.
- Älä käytä tylsiä tai vaurioituneita teriä. Tylsät tai epää asianmukaisesti asennetut terät sahaavat liian kapean uran. Tämä aiheuttaa voimakasta kitkaa, terän jumittumisen ja takapotkun.
▶ Terän syvyyden ja kaltevuuden säädön lukitusvivut täytyy kiristää ja lukita ennen sahauksen aloittamista. Jos terän asento siirtyy sahauksen yhteydessä, tämä voi johtaa jumittumiseen ja takapotkuun.
Noudata erityistä varovaisuutta sahatessasi seinien sisään tai muihin piilossa oleviin kohtiin. Materiaaliin uppoava sahanterä voi osua takapotkun aiheuttaviin esi-neisiin.
Alasuojuksen toiminta
Tarkasta ennen jokaista käyttökertaa, että alasuojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos sen alasuojus ei liiku esteettömästi eikä sulkeudu välittömästi. Älä missään tapauksessa lukitse alasuojusta avattuun asentoon. Jos saha putoaa vahingossa lattialle, sen alasuojus saattaa vääntyä. Nosta alasuojus ylös korvakkeen avulla ja varmista, että se liikkuu vapaasti eikä kosketa terää tai muita osia missään sahauskulmassa tai-syvyydessä.
Tarkasta alasuojuksen jousen toimivuus. Jos suojus ja jousi eivät toimi kunnolla, ne täytyy korjata ennen
88|Suomi
käyttöä. Alasuojus saattaa toimia jäykkälikkeisesti viallisten osien tai siihen kertyneen purun tai tahmean lian takia.
Alasuojuksen saa avata manuaalisesti vain erikoissa-hauksissa (esimerkiksi upotussahaukset ja komposiittilevyjen sahaukset). Nosta alasuojus korvakkeen avulla. Vapauta alasuojus heti kun terä koskettaa materiaalia. Käytä kaikissa muissa sahaustöissä alasuojusta aina automaattisesti.
Tarkasta aina, että alasuojus peittää terän, ennen kuin asetat sahan työpenkille tai lattialle. Suojaamaton ja edelleen pyörivä terä tempaisee sahan taaksepäin, jolloin terä leikkaa kaiken tielleen osuvan. Muista, että vapautettuasi käynnistyskytkimen kestää jonkin aikaa, ennen kuin terä on pysähtynyt paikalleen.
Lisäturvallisuusohjeet
- Älä kosketa purunpoistoaukkoa. Pyörivät osat aiheutta-vat loukkaantumisvaaran.
- Älä käytä sahaa pään yläpuolella olevassa työkohteessa. Siinä tilanteessa et pysty hallitsemaan sähkötyökalua riittävän luotettavasti.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja. - Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä.
- Älä käytä sähkötyökalua kiinteäasenteisesti. Sitä ei ole tarkoitettu käytettäväksi sahapöydän kanssa.
Varmista kaltevassa upotussahauksessa, ettei sahan ohjauslevy pääse siirtymään sivusuunnassa. Sivusuun-tainen siirtyminen voi jumittaa sahanterän. Tämä voi johtaa takaiskuun.
▶ Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannat-taa kiinnittää ruuvipenkin tai puristimien avulla.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan. - Älä käytä HSS-teräksesta valmistettuja sahanteriä. Nämä sahanterät voivat helposti murtua.
-
Älä sahaa rautametalleja. Hehkuvan kuumat purut voi- vat sytyttää pölynpoistoputken.
▶ Käytä pölynsuojanaamaria.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara. -
Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.
Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Määräystenmukainen käyttö
Sähkötyökalu on tarkoitettu suorien linjojen ja jiirikulmien pituus- ja poikittaussahaukseen puuhun tukevalla alustalla.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.
(1) Akku ^a)
(2) Käynnistyskytkin
(3) Akun lataustilan näyttö
(4) Käynnistyskytkimen käynnistyssalpa
(5) Tuuletusaukot
(6) Jiirikulma-asteikko
(7) Jiirikulman asetuksen siipiruuvi
(8) Suuntaisohjaimen siipiruuvi
(9) "CutControl"-ohjurin aukko
(10) Suuntaisohjain ^a)
(11) Heilurisuojus
(12) Pyörösahanterä
(13) Pohjalevy
(14) Heilurisuojuksen säätövipu
(15) Suojus
(16) Purunpoistoputki
(17) Kahva (eristetty kahvapinta)
(18) Lisäkahva (eristetty kahvapinta)
(19) Kuusiokoloavaimen säilytyspaikka
(21) Purujen ohjausputki
(22) Karan lukituspainike
(23) Kuusiokoloavain
(24) Kiinnitysruuvi ja aluslevy
(25) Kiristyslaippa
(26) Kiinnityslaippa
(27) Kara
(28) Sahaussyvyysasteikko
(29) Sahaussyvyyden valintavipu
(30) Sahausmerkki 0°
(31) Sahausmerkki 45°
(32) Ohjainkisko ^a)
(33) Ohjainkiskon lukituspainike
(34) Ruuvipuristin ^a)
a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.
Tekniset tiedot
| Käsipyörösaha UniversalCirc 18V-53 | ||
| Tuotenumero | 3 603 CB1 400 | |
| Nimellinen jännite V= 18 | ||
| Nimellinen tyhjäkäyntikier-rosluku | min^-1 | 4 300 |
| Suurin sahaussyvyys, kun sahanterän halkaisija on 160 mm | ||
| – kun jiirikulma on 0° mm 53 | ||
| – kun jiirikulma on 45° mm 36 | ||
| Pohjalevyn mitat mm 288 x 153 | ||
| Sahanterän läpimitta mm 160 | ||
| Terärungon maksimipaksuus mm 1,5 | ||
| Hampaiden maks. paksuus/haritus | mm 2,0 | |
| Asennusreikä mm 20 | ||
| PainoEPTA-Procedure 01:2014 -ohjeiden mukaan ^A) | kg 3,3 (2,0 Ah)3,6 (6,0 Ah) | |
| Suositeltu ympäristön lämpötila latauksen aikana | °C 0 ... +35 | |
| Sallittu ympäristön lämpötilakäytössä ^B) ja säilytyksessä | °C –20...+50 | |
| Yhteensopivat akut ^C) | PBA 18V...W-. | |
| Suositellut latauslaitteet ^D) | AL 18.. CV | |
A) riippuen käytetystä akusta
B) rajoitettu teho, kun lämpötila on < 0 °C
C) Suosittelemme käyttämään sellaisia akkuja, joiden kapasiteetti on: ≥ 2,5 Ah
D) Seuraavat latauslaitteet eivät ole yhteensopivia PBA-akun kanssa: AL 1814 CV, AL 1820 CV, AL 1860 CV
Melu-/tärinätiedot
Melupäästöarvot on määritetty standardin EN 62841-2-5 mukaan.
Sähkötyökalun tyypillinen A-painotettu melutaso: äänenpai-netaso 96 dB(A); äänentehotaso 104 dB(A). Epävarmuus K = 3 dB.
Käytä kuulosuojaimia!
Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-5 mukaan:
Sahaaminen puuhun: a_h < 1,6 m/s^2 , K = 1,5 m/s^2
Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.
Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-tömästi huollettuna. Tämä saattaa suurentaa koko työsken-telyajan tärinä- ja melupäästöjä huomattavasti.
Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).
Akku
Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.
Akun lataminen
Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.
Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.
Akun asentaminen
Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.
Akun irrottaminen
Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.
Akun lataustilan näyttö
| LED-valo | Kapasiteetti |
| 3 vihreää LED-valoa palaa jatkuvasti | 75-100 % |
| 2 vihreää LED-valoa palaa jatkuvasti | 40-75 % |
| 1 vihreä LED-valo palaa jatkuvasti | 15-40 % |
| 1 vihreä valo vilkkuu hitaasti | 0-15 % |
90|Suomi
Lataustilan näytön 3 LED-valoa vilkkuvat nopeasti, jos akun lämpötila ei ole sallitun käyttölämpötilan puitteissa ja/tai ylikuormitussuoja on kytkeytynyt päälle.
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.
Asennus
Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi.
Pölyn-/purunpoisto (katso kuva B)
Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisääineiden yhteydessä (kromaatti, puunsuojaaine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.
- Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.
- Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.
Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.
Huomautus: käytä sahaamisen aikana aina ohjausputkea, (21), jotta purut eivät lennä sinua kohti. Ohjausputkea (21) voi käyttää kytketyn pölyn-/purunpoiston kanssa tai ilman sitä. Käännä ohjausputkea käyttökohteen mukaan niin, etteivät purut lennä sinua kohti, ja kytke se tu- kevasti purunpoistoputkeen (16).
Pölynpoisto imurilla (katso kuva B)
Kytke imuletku (20) (lisätarvike) purunpoistoputkeen (16). Kytke imuletku (20) pölynimuriin (lisätarvike). Tämän käyttöoppaan lopussa on erilaisten pölynimureiden liitäntäkatsaus.
Pölynimurin tulee soveltua työstettävän materiaalin pöylle. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitallisia, syöpää aiheuttavia tai kuivia pölylaatuja.
Sahanterän asennus/vaihto
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto,
jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Käytä työkäsineitä, kun asennat sahanterän. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
- Älä missään tapauksessa käytä hiomalaikkoja käyttö-tarvikkeena.
Käytä vain sahanteriä, jotka ovat tämän käyttöoppaan ja sähkötyökalun tietojen mukaisia ja testattu ja mer-kitty standardin EN 847-1 mukaan.
Sahanterän valinta
Tämän käyttöoppaan lopussa on suositeltavien sahanterien yleiskatsaus.
Sahanterän irrotus (katso kuva C)
Työkalun vaihdon ajaksi kone on paras asettaa alustalle moottorin päätypuoli alustaa vasten.
– Paina karan lukituspainiketta (22) ja pidä painettuna.
- Älä paina karan lukituspainiketta (22) ennen kuin sahan kara on pysähtynyt. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.
- Kierrä kuusiokoloavaimella (23) kiristysruuvi (24) ulos pyörimissuuntaan ①.
- Käännä heilurisuojus (11) taakse ja pidä siitä kiinni.
- Irrota kiristyslaippa (25) ja sahanterä (12) sahan karasta (27).
Sahanterän asentaminen (katso kuva C)
Kun vaihdat terän, aseta työkalu mieluiten moottorikotelon päätypuolen varaan.
- Puhdista sahanterä (12) ja kaikki asennettavat kiristysosat.
- Käännä heilurisuojusta (11) taaksepäin ja pidä sitä paikallaan.
- Aseta sahanterä (12) kiinnityslaippaan (26). Hampaiden leikkaussuunnan (sahanterässä oleva nuolen suunta) ja suojuksen (11) pyörintäsuuntanuolen täytyy vastata toisi- aan.
- Aseta kiristyslaippa (25) paikalleen ja ruuvaa kiinnitysruuvi kiinni kiertosuuntaan ②. Huomioi kiinnityslaipan (26) ja kiristyslaipan (25) oikea asennusasento.
– Paina karan lukituspainiketta (22) ja pidä sitä pohjassa. - Kiristä kuusiokoloavaimen (23) avulla kiinnitysruuvi kiertosuuntaan ②. Kiristystiukkuuden tulee olla 6–9 Nm, tämä vastaa käsitikkuutta ja ¼ kierrosta.
Käyttö
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Käyttötavat
Sahaussyvyyden asetus (katso kuva D)
Mukauta sahaussyvyys työkappaleen paksuuteen.
Työkappaleen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus.
Sahaussyvyyden valintavivulla (29) voit säätää sahaussyvyyden.
Sahaussyvyyttä pienennetään vetämällä sahaa pohjalevystä (13) poispäin, ja suurennetaan painamalla sahaa pohjalevyn (13) päin. Säädä haluamasi mitta sahaussyvyyden asteikkoon (28).
Jiirikulman asetus
Sähkötyökalu on paras asettaa suojuksen (15) päätypuolta vasten.
Avaa siipiruuvit (7). Kallista sahaa sivusuunnassa. Säädä haluttu mitta asteikkoon (6). Kiristä siipiruuvit (7).
Huomautus: jiirisahauksissa sahaussyvyys on pienempi kuin sahaussyvyysasteikolla (28) näytetty arvo.

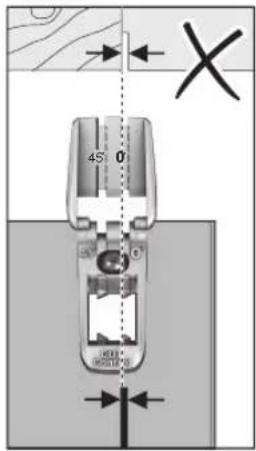

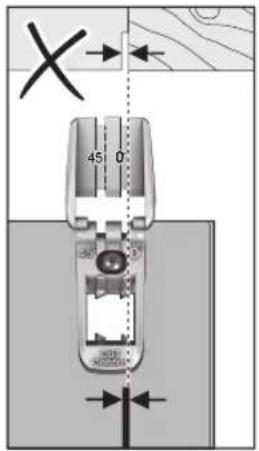

Sahausmerkit (katso kuva E)
Eteen käännetyn "CutControl"-ohjurin aukon (9) avulla pystyt ohjaamaan pyörösahaa tarkasti työkappaleen viivaa pitkin. "CutControl"-ohjurin aukossa (9) on merkinnät suorakulmaiseen ja 45 asteen sahaukseen.
Sahausmerkki 0° (30) näyttää terän sijainnin kohtisuorassa sahauksessa. Sahausmerkki 45° (31) näyttää terän sijainnin 45°:n sahauksessa.
Mittatarkkaa sahausta varten pyörösaha tulee asettaa työkappaleelle kuvan osoittamalla tavalla. Suosittelemme teke-mään koesahauksen.
Käynnistys ja pysäytys
Kun haluat käynnistää sähkötyökalun, paina ensin käynnistyssalpaa (4) ja tämän jälkeen käynnistyskytkintä (2) ja pidä sitä painettuna.
Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (2).
Huomautus: turvallisuussyistä käynnistyskytkintä (2) ei voi lukita päälle, vaan sitä on painettava jatkuvasti sahauksen aikana.
Pysäytysjarru
Kun sähkötyökalu sammutetaan, sisäänrakennettu pysäytysjarru lyhentää sahanterän jälkipyörintää.
Syväpurkautumissuoja
Litiumioniakku on suojattu elektronisella kennojen suojauksella (ECP) syväpurkautumisen estämiseksi. Kun akku on lähes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy.
Työskentelyohjeita
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Sahausuran leveys vaihtelee käytettävän sahanterän mukaan.
Suojele sahanteriä iskuilta ja kolhuilta.
Ohjaa sähkötyökalua tasaisesti ja kevyesti sahaussuuntaan, jotta saat siistin sahaustuloksen. Liian voimakas työntäminen lyhentää huomattavasti terän käyttöikää ja voi vahingoittaa sähkötyökalua.
Sahausteho ja sahausjälki ovat pitkälti riippuvaisia sahante-rän kunnosta ja terähampaiden muodosta. Käytä siksi ai-noastaan teräviä ja työstettävään materiaaliin soveltuvia sa-hanteriä.
Puun sahaus
Sahanterän valinta riippuu puutyypistä, puun laadusta sekä siitä, vaaditaanko pitkittäis- vai poikittaissahausta.
Sahattaessa kuusta pitkittäin, syntyy pitkiä kierukkamaisia lastuja.
Pyökki- ja tammipöly on erityisen haitallista terveydelle, käytä tästä syystä aina pölynpoistoa.
Sahaus suuntaisohjainta käyttäen (katso kuva F)
Suuntaisohjain (10) mahdollistaa tarkat sahaukset työkappaleen reunaa pitkin tai mitoiltaan samanlaisten liuskojen sahauksen.
Avaa siipiruuvi (8) ja työnnä suuntaisohjaimen (10) asteikko pohjalevyn (13) ohjaimen läpi. Aseta haluttu sahausleveys vastaavan sahausmerkin (30) tai (31) asteikkoarvona, katso kappale "Sahausmerkit". Kiristä siipiruuvi (8) jälleen.
Sahaus ohjainkiskon kanssa (katso kuvat G-1)
Ohjainkiskon (32) avulla voit tehdä suoralinjaiset sahaukset. Kitkapinta estää ohjainkiskon luisumisen ja suojaa työkappaleen pintaa.
Ohjainkiskoa (32) voi pidentää. Käännä ohjainkiskoa (32) 180 asteen verran ja työnnä molemmat ohjainkiskot (32) yhteen. Tee lukitus painikkeella (33). Paina irrotusta varten toisella puolella olevaa painiketta (33) ja vedä ohjainkiskot (32) irti toisistaan.
92|Suomi
Ohjainkiskon (32) päällä on kaksi merkkää. "90"-merkillä varustettu puoli on suorakulmaiseen sahaukseen, "45"-merkillä varustettu puoli on kaikkiin muihin jiirisahauksiin.
Ohjainkiskon kumihuuli toimii 90 asteen ja 45 asteen sahauksissa murtosuojana, joka estää puupintojen repeilyn. Kumihuuli mukautuu pyörösahalle sopivaksi ensimmäisen sahauskerran yhteydessä, jolloin siitä sahautuu hieman kumia pois.
Huomautus: ohjainkiskon (32) täytyy olla aina kunnolla kiinni työkappaleen sahattavaa puolta vasten ja se ei saa ulottua sen yli.
Jos ohjainkisko (32) ulottuu työkappaleen reunan yli, älä anna pyöräsahan olla ohjainkiskon (32) päällä pitämättä samalla kiinni pyörösahasta. Ohjainkisko (32) on valmistettu muovista ja se ei pysty kannattamaan pyörösahaa.
Kiinnitä ohjainkisko (32) erikoisruuvipuristimilla (34) työ-kappaleeseen. Varmista, että ruuvipuristimen (34) sisäpuolen kupera kohta on paikallaan ohjainkiskon (32) asiaankuu-luvassa lovessa.
Käynnistä sähkötyökalu ja liikuta sitä tasaisen hitaasti sa- haussuuntaan.
Hoito ja huolto
Huolto ja puhdistus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.
Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeutua itsestään. Pidä siksi heilurisuojuksen ympäristö aina puhtaana. Poista pöly ja purut siveltimellä.
Pinnoittamattomat sahanterät voidaan suojata korroosiolta ohuella öljykerroksella (hapoton öljy). Poista taas öljy ennen sahausta, koska puuhun muutoin saattaa tulla öljyläikkiä.
Sahanterässä olevat hartsi- tai liimajäännökset johtavat huonoon sahausjälkeen. Puhdista sen tähden aina sahanterät heti käytön jälkeen.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki-määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.
Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Koskee vain EU-maita:
Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.
Akut/paristot:
Li-Ion:
Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 92).
Ελληνικά
▶ Kandke tolmukaitsemaski.
(10) Paralleelpiirik ^a)
(11) Pendel-kaitsekate
(12) Saeketas
(13) Alusplaat
(33) Kreipiamosios juostos blokavimo mygtukas
