| Produkttyp | Cirkelsåg utan sladd |
| Märke | Bosch |
| Modell | UniversalCirc 18V-53 |
| Märkspänning | 18 V |
| Tomgångsvarvtal | 4300 varv/min |
| Max skärdjup (0°) | 53 mm |
| Max skärdjup (45°) | 36 mm |
| Sågklingans diameter | 160 mm |
| Sågklingans borrhål | 20 mm |
| Max klingtjocklek | 1,5 mm |
| Basplattans mått | 288 x 153 mm |
| Vikt (med batteri 2,0 Ah) | 3,3 kg |
| Vikt (med batteri 6,0 Ah) | 3,6 kg |
| Kompatibla batterier | Litiumjon 18 V (kapacitet ≥ 2,5 Ah rekommenderas) |
| Rekommenderade laddare | AL 18... (förutom AL 1814/1820/1860 CV) |
| Laddningstemperaturområde | 0 °C till +35 °C |
| Användningstemperaturområde | -20 °C till +50 °C |
| Ljudtrycksnivå | 96 dB(A) |
| Ljudeffektnivå | 104 dB(A) |
| Vibration (sågning i trä) | < 1,6 m/s² |
| Huvudfunktioner | Längd- och tvärsnitt, geringssnitt (0°-45°), djupinställning, parallellanslag, valfri styrskena |
| Säkerhet | Omedelbart stopp, pendlande skyddskåpa, strömbrytarlåsning, skydd mot fullständig urladdning |
| Underhåll och rengöring | Rengör ventilationsspringor, håll skyddskåpan dammfri, olja klingan vid behov |
| Reservdelar och reparerbarhet | Boschs kundservice, reservdelar finns på www.bosch-pt.com |
Vanliga frågor - UniversalCirc 18V-53 BOSCH
Användarfrågor om UniversalCirc 18V-53 BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Batteriladdare i PDF-format gratis! Hitta din manual UniversalCirc 18V-53 - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. UniversalCirc 18V-53 av märket BOSCH.
BRUKSANVISNING UniversalCirc 18V-53 BOSCH

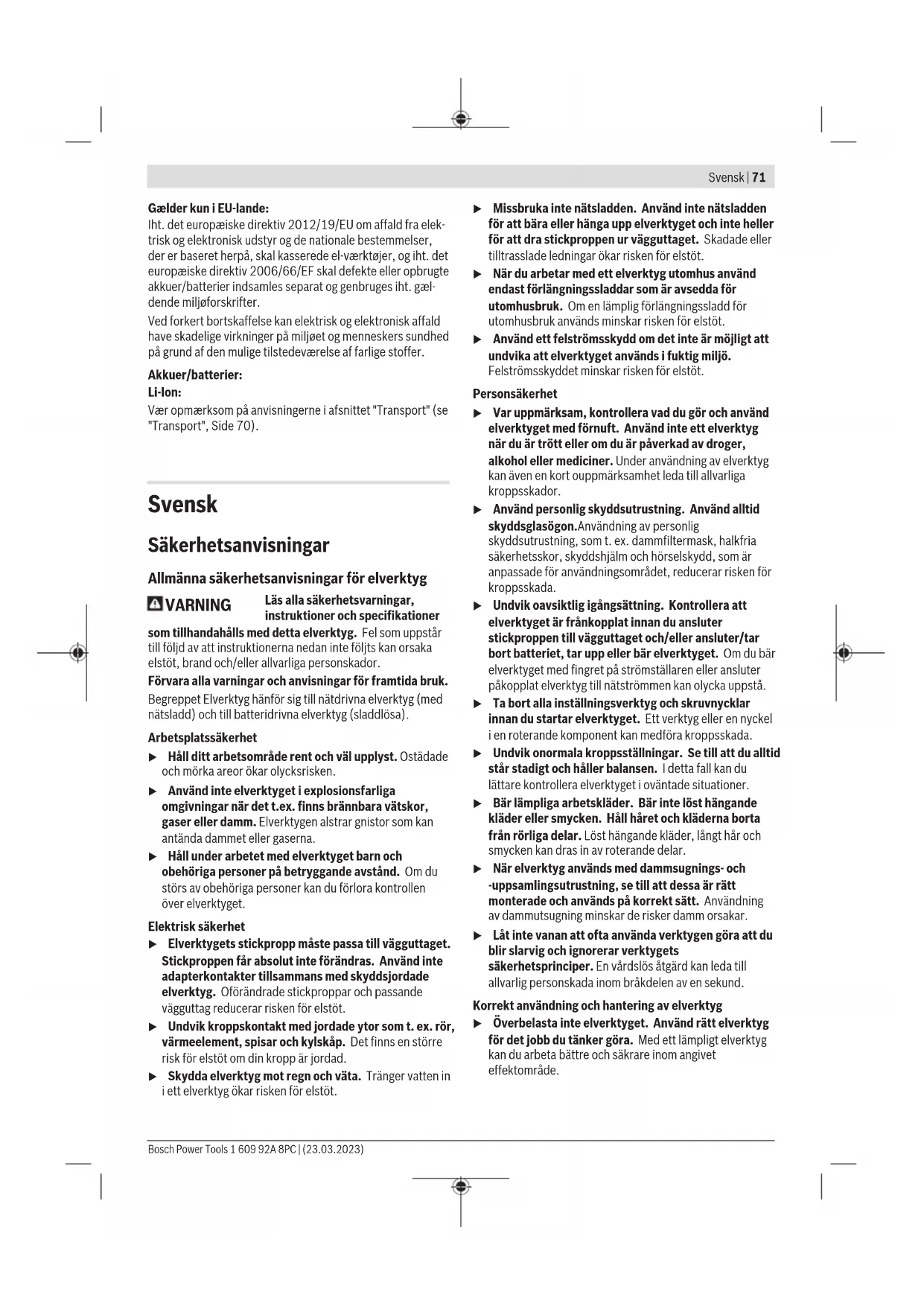

Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
72 | Svensk
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Omsorgsfull hantering och användning av sladdlösa elverktyg
▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.
Säkerhetsanvisningar för cirkelsågar
Sågning
RA! Håll händerna borta från kapområdet och bladet. Håll den andra handen på stödhandtaget eller motorkåpan. Om båda händer håller i sågen kan de inte kapas av bladet.
▶ Berör inte området under arbetsstycket. Skyddet kan inte skydda dig från bladet under arbetsstycket.
- Justera snittdjupet efter arbetsstyckets storlek. Mindre än en hel tand på sågen ska synas under arbetsstycket.
Håll aldrig arbetsstycket i handen eller över låret. Fixera arbetsstycket till en stabil bänk. Det är viktigt att arbeta med korrekt stöd för att undvika att kroppen exponeras, att bladet fastnar, eller att du tappar kontrollen över verktyget.
Håll endast elverktyget i de isolerade gripytorna när du utför ett arbete där skärverktyget kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt.
- Vid klyvning, använd alltid ett klyvningsstaket eller en rak styrskena. Detta förbättrar kapningens noggrannhet och minskar risken för att bladet fastnar.
Använd alltid blad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.
Använd aldrig skadade eller felaktiga sågbladsbrickor eller bultar. Sågbladsbrickor och bultar är speciellt utformade för din såg, för optimal prestanda och för att den ska fungera säkert.
Orsaker till kast och relaterade varningar
- kast är en plötslig reaktion orsakat av ett nypt, fastnat eller felriktat sågblad, vilket orsakar en okontrollerad såg som lyfts upp och ut från arbetsstycket mot användaren
- när bladet nyps eller fastnar genom att tänderna sluts, stoppas bladet och motorreaktionen driver verktyget snabbt tillbaka mot användaren
- om bladet vrids eller hamnar snett vid kapningen, kan tänderna i den bakre kanten av bladet hamna i ytan av träet vilket gör att bladet hoppar ut ur arbetsstycket och upp mot användaren.
Kast är resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner eller tillständ och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som beskrivs nedan.
Håll stadigt med båda händer på sågen och placera armarna så att du kan hålla emot kaströrelser. Stå på vilken sida du vill om bladet, men inte direkt bakom. Kast kan göra att sågen hoppar bakåt, men kaströrelserna kan kontrolleras av användaren om lämpliga försiktighetsåtgärder har tagits.
När bladet fastnar eller om du avbryter ett snitt av någon anledning, släpp avtryckaren och håll sågen stilla i materialet tills bladet har stannat helt. Försök aldrig att ta bort sågen från arbetsstycket eller att dra sågen bakåt medan bladet roterar, annars kan kast uppstå. Undersök och korrigera orsaken till att bladet fastnar.
När du startar sågen igen i arbetsstycket, centrera bladet så att tänderna inte har tag i materialet. Om ett sågblad fastnat kan det krypa upp eller kastas från arbetsstycket när sågen startas på nytt.
- Fixera större paneler för att minimera risken för att bladet fastnar och för kast. Stora paneler har en tendens att digna under sin egen vikt. Stöd måste placeras under panelen på båda sidor, nära såglinjen och nära kanten på panelen.
Använd inte slöa eller skadade blad. Oskarpa eller felaktigt inställda blad ger smalt sågspår vilket orsakar onödig friktion, att bladet fastnar och kast.
- Bladets djup- och avfasningsreglage måste sitta fast ordentligt innan sågningen påbörjas. Om bladets justering ändras under sågning kan bladet fastna eller kast uppstå.
- Var extra försiktig när du sågar i befintliga vägar eller andra blindareor. Det utskjutande bladet kan skära objekt som kan förorsaka kast.
Nedre skyddsfunktion
Kontrollera det nedre skyddet så att det stängs korrekt innan varje användning. Använd inte sågen om det nedre skyddet inte kan flyttas fritt och stängs omedelbart. Fixera aldrig det nedre skyddet i öppen position. Om sågen tappas i golvet kan det nedre skyddet böjas. Lyft det nedre skyddet med handtaget som kan dras tillbaka och se till att det rör sig fritt och inte rör vid bladet eller någon annan del, vid alla vinklar och sågdjup.
- Kontrollera att det nedre skyddets fjäder fungerar. Om skyddet och dess fjäder inte fungerar korrekt måste de repareras innan användning. Det nedre skyddet fungerar kanske dåligt på grund av skadade delar, klibbiga avlagringar eller ansamling av smuts.
Det nedre skyddet får endast dras tillbaka manuellt i specialfall, som vid instickssågning och sammansatt sågning. Lyft det nedre skyddet med handtaget som kan dras tillbaka och när bladet går in i materialet måste det nedre skyddet släppas. För alla andra typer av sågning ska det nedre skyddet fungera automatiskt.
Se alltid till att det nedre skyddet täcker bladet innan du sätter ner sågen på bänken eller golvet. Ett oskyddat, frigående blad gör att sågen går bakåt och sågar allt som kommer i dess väg. Var medveten om tiden det tar för bladet att stoppa efter att brytaren har släppts.
Ytterligare säkerhetsanvisningar
- Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar.
Arbeta inte med sågen när den är ovanför huvudhöjd. Då har du inte tillräckligt med kontroll över elverktyget.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare.
Använd inte elverktyget stationärt. Det är inte konstruerat för drift med sågbord.
Säkra sågens styrplatta mot att förskjutas åt sidan vid ett "doppsnitt", som inte utförs rätvinkligt. En förskjutning åt sidan kan leda till att sågbladet kläms och att ett backslag uppstår.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Använd inga sågblad i HSS-stål. Dessa sågklingor kan lätt brytas sönder.
Såga inga järnmetaller. Glödande spån kan antända stoftbortsugningen.
▶ Bär dammskyddsmask. - Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
- Öppna inte batteriet. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
74 | Svensk
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för längs- och tvärgående raka sågningar samt geringssågning i trä.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.
(1) Batteri ^a)
(2) På-/av-strömbrytare
(3) Indikering batteristatus
(4) Startspärr för på-/av-strömbrytare
(5) Ventilationsöppning
(6) Skala för geringsvinkel
(7) Vingskruv för val av geringsvinkel
(8) Vingskruv för parallellanslag
(9) Fönster för såglinje "CutControl"
(10) Parallellanslag ^a)
(11) Pendlande klingskydd
(12) Cirkelsågklinga
(13) Fotplatta
(14) Justerarm för pendlande klingskydd
(15) Skyddskåpa
(16) Spånutkast
(17) Handtag (isolerad greppyta)
(18) Stödhandtag (isolerad greppyta)
(19) Förvaring av inexnyckel
(20) Utsugsslang ^a)
(21) Vändrör för spån
(22) Spindellåsknapp
(23) Insexnyckel
(29) Spak för val av sågdjup

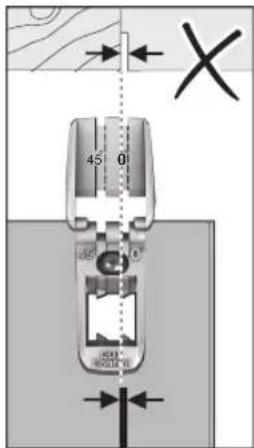

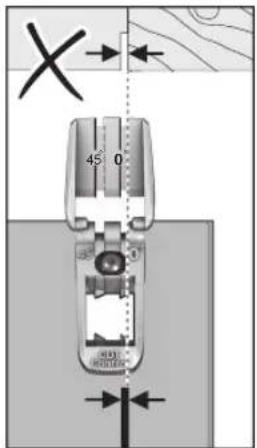

(30) Sågmarkering 0°
(31) Sågmarkering 45°
(32) Styrskena ^a)
(33) Låsknapp för styrskenan
(34) Skruvtving ^a)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Handcirkelsåg UniversalCirc 18V-53 | |
| Artikelnummer | 3 603 CB1 400 |
| Märkspänning V= 18 | |
| Mätnings-tomgångsvarvtal v/min 4 300 | |
| Max. sågdjup med sågklingediameter 160 mm | |
| – vid geringsvinkel 0° mm 53 | |
| – vid geringsvinkel 45° mm 36 | |
| Mått fotplatta mm 288 x 153 | |
| Sågklingans diameter mm 160 | |
| max. stamklingetjocklek mm 1,5 | |
| max. tandtjocklek/-snedställning | mm 2,0 |
| Fästhål mm 20 | |
| Vikt enligtEPTA-Procedure 01:2014A) | kg 3,3 (2,0 Ah)3,6 (6,0 Ah) |
| Rekommenderadomgivningstemperatur vidladdning | °C 0 ... +35 |
| Tillåtenomgivningstemperatur underdriftB) och vid förvaring | °C -20 ... +50 |
| Kompatibla batterierC) | PBA 18V...W-. |
| Rekommenderade laddareD) | AL 18.. CV |
A) Beroende på använt batteri
B) Begränsad effekt vid temperaturer <0 °C
C) Batterier med följande batterikapacitet rekommenderas: ≥ 2,5 Ah
D) Följande laddare är inte kompatibla med batteriet PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV
Buller-/vibrationsdata
Bullervärden beräknade enligt EN 62841-2-5.
Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 96 dB(A); bullernivå 104 dB(A). Osäkerhet K = 3 dB.
Bär hörselskydd!
Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-5:
Sågning av trä: a_h < 1,6 m/s^2 , K = 1,5 m/s^2
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som
normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.
För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Batteri
Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.
Ladda batteriet
Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.
Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.
Sätta in batteriet
Skjut in det laddade batteriet i batterihållaren tills det sitter fast.
För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.
Indikering batteristatus
| LED Kapacitet | |
| Fast ljus 3 × grönt 75–100 % | |
| Fast ljus 2 × grönt 40–75 % | |
| Fast ljus 1 × grönt 15–40 % | |
| Långsam blinkning 1 × grönt 0–15 % | |
De 3 LED-lamporna för batteriets laddindikering blinkar snabbt när batteriets temperatur ligger utanför driftstemperaturområdet och/eller överbelastningsskyddet har utlösts.
Anvisningar för korrekt hantering av batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.
Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.
Beakta anvisningarna för avfallshantering.
Montage
Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.
Damm-/spånutsug (se bild B)
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt en för materialet lämplig dammutsugning.
– Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Observera: använd alltid vändrör (21) för att inte träffas av utflygande spån.
Vändröret (21) kan användas med eller utan anslutet damm-/spånutsug. Vrid vändröret efter varje användning så att du inte träffas av spånen och sätt fast det i spånutkastet (16).
Externt utsug (se bild B)
Sätt en utsugsslang (20) (tillbehör) på spånutkastet (16). Anslut utsugsslangen (20) till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning.
Dammsugaren måste vara lämplig för det material som ska bearbetas.
Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.
Sätt i/byta ut cirkelsågklinga
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada.
Använd aldrig sliprondeller som tillsatsverktyg.
76 | Svensk
Använd endast sågklingor som motsvarar de specifikationer som anges i instruktionsboken och som motsvarar specifikationerna i EN 847-1 och som märkts i enlighet med detta.
Välja sågblad
En översikt över rekommenderade sågblad hittar du i slutet av denna bruksanvisning.
Demontera sågblad (se bild C)
Lägg elverktyget på frontsidan av motorkåpan vid verktygsbyte.
- Tryck på spindellåsknappen (22) och håll den intryckt.
Aktivera endast spindellåsknappen (22) när sågspindeln står stilla. I annat fall kan elverktyget skadas. - Använd insexnyckeln (23) och skruva ut spännskruven (24) i vridriktningen ①.
- Sväng tillbaka pendelskyddskåpan (11) och håll fast den.
- Ta av spännflänsen (25) och sågbladet (12) från sågspindeln (27).
Montera sågbladet (se bild C)
Lägg elverktyget på frontsidan av motorkåpan vid verktygsbyte.
- Rengör sågbladet (12) och alla spänndelar som ska monteras.
- Sväng tillbaka pendelskyddskåpan (11) och håll fast den.
- Sätt sågbladet (12) på fästflänsen (26). Tändernas sågriktning (pilens riktning på sågbladet) och rotationsriktningspilen på skyddskåpan (11) ska stämma överens.
- Sätt på spännflänsen (25) och skruva in spännskruven i rotationsriktningen ②. Se till att fästflänsen (26) och spännflänsen (25) är monterade i rätt position.
- Tryck på spindellåsknappen (22) och håll den intryckt.
- Använd insexnyckeln (23) för att dra åt spännskruven i rotationsriktningen ②. Åtdragningsmomentet ska vara 6–9 Nm, det, motsvarar åtdragning för hand plus ¼ varv.
Drift
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Driftstyper
Ställa in sågdjup (se bild D)
Anpassa sågdjupet till arbetsstyckets tjocklek. Mindre än en tandhöjd får vara synlig under arbetsstycket.
Med spaken för inställning av sågdjup (29) kan sågdjupet ställas in.
För ett mindre sågdjup, dra bort sågen från grundplattan (13) för ett större sågdjup, tryck sågen mot grundplattan (13). Ställ in önskat mått på sågdjupsskalan (28).
Inställning av geringsvinkel
Lägg elverktyget på frontsidan av skyddskåpan (15).
Lossa vingskruvarna (7). Sväng sågen åt sidan. Ställ in önskat mått på skalan (6). Skruva fast vingskruvarna (7) igen.
Observera: vid geringssågningar är sågdjupet mindre än visat värde på sågdjupsskalan (28).
Sågmarkeringar (se bild E)
Siktfönstret "CutControl" (9) kan fällas framåt och är till för precis styrning av cirkelsågen längs såglinjen på arbetsstycket. Siktfönstret "CutControl" (9) har en markering för rätvinklig sågning och för 45°-sågning.
Sågningsmarkeringen 0° (30) visar positionen för sågbladet vid rätvinklig sågning. Sågningsmarkeringen 45° (31) visar positionen för sågbladet vid 45°-sågning.
För en precis sågning, sätt cirkelsågen på arbetsstycket enligt bilden. Utför en provsågning.
För idrifttagning av elverktyget skjuter du först startspärren (4) mot mitten och tryck därefter på strömbrytaren (2) och håll den intryckt.
För att stänga av elverktyget släpper du till-/frånbrytaren (2).
Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (2) inte låsas, utan måste under drift hållas nedtryckt.
Spillbroms
En integrerad spillbroms förkortar eftersläpningen av sågbladet efter att elverktyget stängts av.
Djupurladdningsskydd
Lithiumjonbatteriet är skyddat mot djupurladdning genom Electronic Cell Protection (ECP). Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Arbetsanvisningar
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Snittbredden varierar beroende på använt sågblad.
Skydda sågbladen mot stötar och slag.
För elverktyget jämnt och med lätt tryck i sågriktningen för att få en bra sågkvalitet. För kraftigt tryck minskar insatsverktygens livslängd betydligt och kan skada elverktyget.
Sågeffekten och sågkvaliteten beror på sågbladets tillständ och tandform. Använd därför endast vassa sågblad som är lämpliga för materialet som ska bearbetas.
Sågning i trä
Rätt val av sågblad beror på trätyp, träkvalitet och om längs- eller tvärgående sågningar ska göras.
Vid längsgående sågningar i furu uppstår långa, spiralformade spån.
Bok- och ekdamm är särskilt hälsovådligt, arbeta därför endast med dammutsug.
Sågning med parallellanslag (se bild F)
Parallellanslaget (10) möjliggör exakta sågningar längs kanten av ett arbetsstycke eller sågning av jämna remsor.
Lossa vingskruven (8) och skjut skalan för parallellanslaget (10) genom skenan i grundplattan (13). Ställ in önskad sågningsbredd som skalvärde på motsvarande sågmarkering (30) resp. (31), se avsnitt "Sågningsmarkeringar". Skruva fast vingskruven (8) igen.
Sågning med styrskena (se bild G-I)
Med hjälp av styrskenan (32) kan du utföra raka sågningar. Häftunderlaget förhindrar att styrskenan glider och skonar arbetsstyckets yta.
Styrskenan (32) kan förlängas. Vrid styrskenan (32) i 180° och sätt ihop de båda styrskenorna (32). Tryck på knappen (33) för att låsa. För att demontera, tryck på knappen (33) på den andra sidan och dra styrskenorna (32) från varandra.
Styrskenan (32) har två markeringar på ovansidan. Sidan med markeringen "90" används för rätvinkelsågningar, sidan med markeringen "45" används för alla andra geringssågningar.
Gummitätningen på styrskenan utgör ett spånskydd vid 90°-och 45°-sågningar som förhindrar att ytan spricker vid sågning i trä.
Gummitätningen anpassas till cirkelsågen vid första sågningen och sågas då av något.
Observera: styrskenan (32) måste alltid ligga an mot arbetsstycket och får inte sticka över.
Om styrskenan (32) sticker över i änden av arbetsstycket, låt inte cirkelsågen vara kvar på styrskenan (32) utan att hålla fast cirkelsågen. Styrskenan (32) är tillverkad i plast och bär inte cirkelsågen.
Fäst styrskenan (32) med tillhörande skruvtvingar (34) på arbetsstycket. Se till att den välvda insidan av skruvtvingen (34) sitter i motsvarande spå på styrskenan (32).
Starta elverktyget och för det jämnt och utan att trycka hårt i sågriktningen.
Underhåll och service
Underhåll och rengöring
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Pendelskyddskåpan måste alltid kunna röra sig fritt och stänga sig automatiskt. Håll därför alltid området kring pendelskyddskåpan rent. Ta bort damm och spån med en pensel.
Ej ytbehandlade sågblad kan skyddas mot korrosionsansats med ett tunt skikt syrafri olja. Ta bort oljan igen innan sågning, annars blir träet fläckigt.
Harts- eller limrester på sågbladet påverkar sågningskvaliteten. Rengör därför sågblad direkt efter användning.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan
78|Norsk
röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.
Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 77).
Norsk
Eksternt avsug (se bilde B)
Sett en sugeslange (20) (tilbehør) på sponutkastet (16). Koble sugeslangen (20) til en støvsuger (tilbehør). Du finner en oversikt over tilkobling til forskjellige støvsugere sist i denne veiledningen.
Hvilket sagblad som egner seg, avhenger av treslaget, trekvaliteten og av om du skal sage langsgående eller tverrgående kutt.
Ved langsgående saging av gran oppstår det lange, spiralformede spon.
