| Toote tüüp | Juhtmeta ketassaag |
| Bränd | Bosch |
| Mudel | UniversalCirc 18V-53 |
| Nimipinge | 18 V |
| Tühikäigu pöörlemiskiirus | 4300 p/min |
| Maksimaalne lõikesügavus (0°) | 53 mm |
| Maksimaalne lõikesügavus (45°) | 36 mm |
| Saetera läbimõõt | 160 mm |
| Saetera ava | 20 mm |
| Max tera paksus | 1,5 mm |
| Alusplaadi mõõtmed | 288 x 153 mm |
| Kaal (akuga 2,0 Ah) | 3,3 kg |
| Kaal (akuga 6,0 Ah) | 3,6 kg |
| Ühilduvad akud | Liitium-ioon 18 V (soovitatav mahutavus ≥ 2,5 Ah) |
| Soovitatavad laadijad | AL 18... (välja arvatud AL 1814/1820/1860 CV) |
| Laadimistemperatuuri vahemik | 0 °C kuni +35 °C |
| Kasutamistemperatuuri vahemik | -20 °C kuni +50 °C |
| Helirõhu tase | 96 dB(A) |
| Helivõimsuse tase | 104 dB(A) |
| Vibratsioon (puidu saagimine) | < 1,6 m/s² |
| Peamised funktsioonid | Piki- ja ristlõige, kaldlõige (0°-45°), sügavuse reguleerimine, paralleeljuhik, valikuline juhtsiin |
| Ohutus | Kohene pidur, pendli kaitsekate, lüliti lukustus, täieliku tühjenemise kaitse |
| Hooldus ja puhastamine | Puhasta ventilatsiooniavasid, hoia kaitsekate tolmuvaba, vajadusel õlita saetera |
| Varuosad ja remonditavus | Bosch müügijärgne teenindus, varuosad saadaval saidil www.bosch-pt.com |
Korduma kippuvad küsimused - UniversalCirc 18V-53 BOSCH
Kasutajate küsimused teemal UniversalCirc 18V-53 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Patareide laadija PDF-formaadis tasuta! Leidke oma juhend UniversalCirc 18V-53 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. UniversalCirc 18V-53 kaubamärgi BOSCH.
KASUTUSJUHEND UniversalCirc 18V-53 BOSCH
et Algupārane kasutusluhend

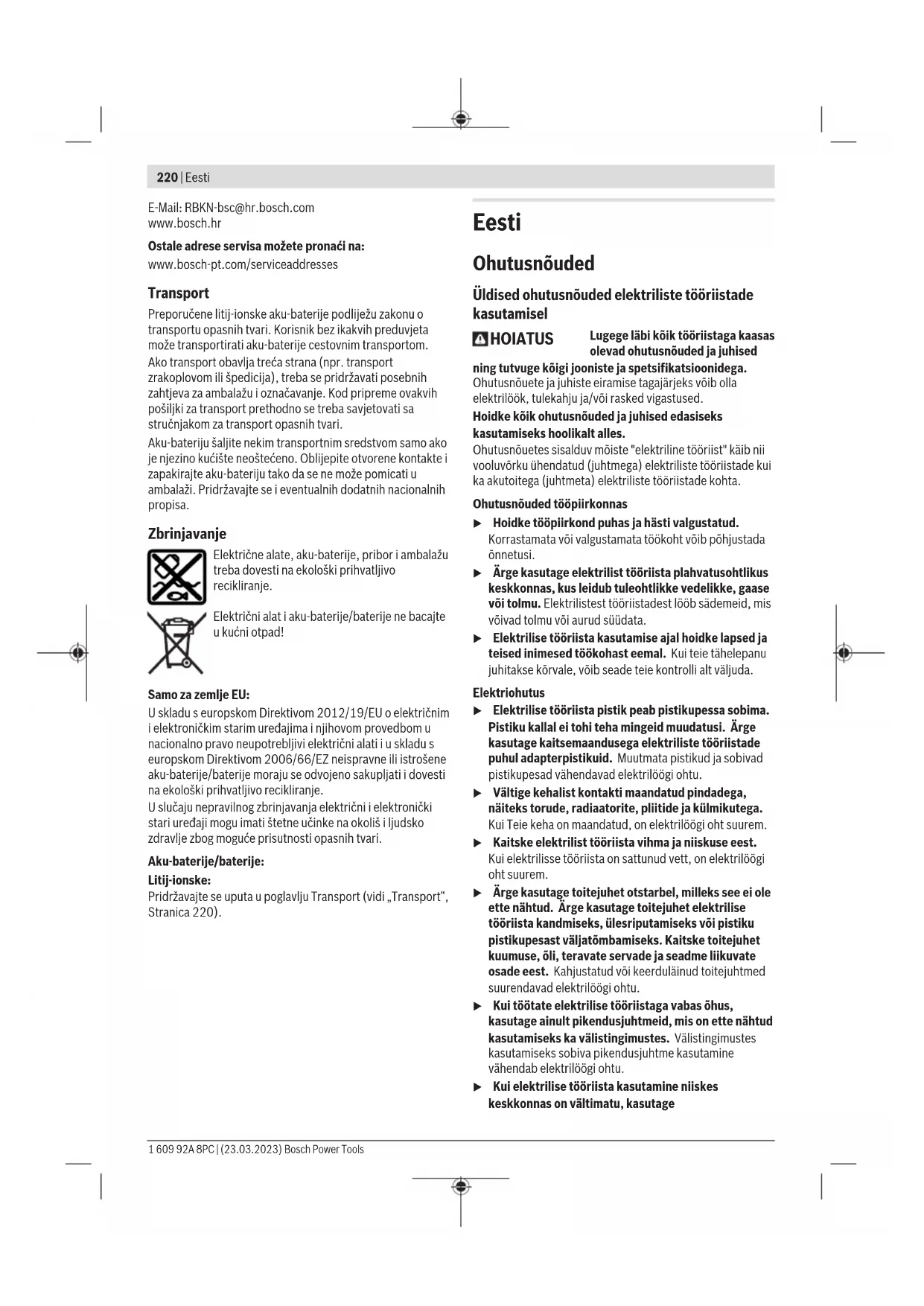

Eesti...... Lehekülg 220
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme
ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine vöib pöhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nöuetele mittevastav
222|Eesti
laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded ketassaagide kasutamisel
Lõikamine
▶ HHT: Hoidke käed lõikepiirkonnast ja lõikekettast eemal. Hoidke saagi oma teise käega lisakäepidemest või mootorikorpusest. Kui hoiate saagi kahe käega, ei saa lõikeketas teie käsi vigastada.
- Ärge viige oma käsi töödeldava tooriku alla. Kettakaitse ei saa teid tooriku all ketta eest kaitsta.
- Valige tooriku paksusele vastav lõikesügavus. Tooriku alt peaks ketta hammastest näha jääma vähem kui üks hammas.
- Ärge kunagi hoidke lõikamisel toorikut enda käes või põlve peal. Kinnitage toorik stabiilse aluse külge.
Tooriku korralik kinnitamine on tähtis, et vähendada vigastuste, ketta kinnikiilumise või tööriista üle kontrolli kaotamise ohtu.
Tehes töid, mille puhul võib lõiketarvik tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
▶ Lõikamisel kasutage alati piirikut või nurgajuhikut. See parandab lõiketäpsust ja vähendab ketta kinnikiilumise võimalust.
▶ Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant või ümar) kettaid. Kettad, mis sae kinnitusavaga ei sobi, pöörlevad ebaühtlaselt, põhjustades kontrolli kaotuse seadme üle.
- Ärge kunagi kasutage kahjustada saanud või ebasobivaid saeketta alusseibe. Alusseibid on välja töötatud just konkreetse sae jaoks, tagades täieliku jõudluse ja tööohutuse.
Tagasilöök ja asjaomased ohutusnõuded
- tagasilöök on saeketta kinnikiilumise, blokeerumise või lõikejäljes kallutumise tagajärjel tekkiv äkiline reaktsioon, mille tõttu tõuseb saag kontrollimatult üles ja paiskub seadme kasutaja suunas;
- kui saeketas on kinni kiilunud, siis lõikeketas seiskub ja mootori reaktsioon paiskab sae kiiresti seadme kasutaja suunas;
- kui saeketas on lõikes blokeerunud või kallutunud, võivad ketta tagaserva hambad haakuda puidu pinda, mistõttu kerkib ketas lõikest välja ja paiskub seadme kasutaja suunas.
Tagasilöök on elektrilise tööriista vale kasutamise tagajärg, mida saab ära hoida sobivate ettevaatusabinõude rakendamisega.
Hoidke saagi tugevasti kahe käega ja võtke asend, milles suudate tagasilööki kontrollida. Paiknege ketta kõrval, kuid mitte kettaga ühel joonel. Tagasilöök võib põhjustada sae paiskumise tagasi, kuid seadme kasutaja saab tagasilööki sobivate ettevaatusmeetmete rakendamisega kontrolli all hoida.
Kui ketas on kinni kiilunud või kui te lõike mingil põhjusel katkestate, lülitage elektriline tõöriist välja ja hoidke seda liikumatult, kuni ketas on täielikult seiskunud. Ärge kunagi üritage saagi lõikejoonest välja tömmata või saagi tagasi tömmata, kui lõikeketas liigub või kui on tagasilöögi tekkimise oht. Vaadake tõöriist üle ja võtke parandusmeetmed, et kõrvaldada ketta kinnikiilumise põhjus.
Kui sae toorikus taaskäivitate, tsentreerige lõikeketas lõikejoones nii, et saehambad ei puutu materjaliga kokku. Blokeerumise korral võib saeketas lõikejoonest välja tulla ja sae taaskäivitamisel võib tekkida tagasilõök.
Pikad paneelid toestage, et vältida ketta kinnikiilumise ja tagasilöögi ohtu. Suured detailid võivad omaenda raskuse all läbi painduda. Suure detaili alla tuleb toed asetada ketta mõlemale küljele nii lõikejoone kui ka servade lähedale.
- Ärge kasutage nürisid ega kahjustada saanud saekettaid. Teritamata või korrast ära saekettad tekitavad kitsa lõikejälje, mille tagajärjeks on liigne hõõrdumine, ketta kinnikiilumine ja tagasilöök.
Lõikesügavuse regulaator ja seadistushoovad peavad enne lõike tegemist olema tugevasti kinni pingutatud. Kui lõikeketta seadistused lõikamise ajal muutuvad, võib tagajärjeks olla kinnikiilumine ja tagasilöök.
Seintesse või muudesse varjatud piirkondadesse lõigete tegemisel olge eriti tähelepanelik. Väljaulatuv saeketas võib lõigata objekte, mis võivad põhjustada tagasilöögi.
Alumine kettakaitse
Iga kord enne kasutamist kontrollige, kas alumine kettakaitse on korralikult sulgunud. Ärge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu korralikult. Ärge kunagi kinnitage kettakaitset kinnitusvahendite või nööriga avatud asendisse.Kui saag kogemata maha kukub, võib alumine kettakaitse köverduda. Töstke alumine kettakaitse tagakäepidemest üles ja veenduge, et see liigub vabalt ega puutu kokku ketta ega möne muu osaga mis tahes lõikesügavuse või lõikenurga juures.
Kontrollige alumise kettakaitse vedru toimivust. Kui kettakaitse ja vedru ei toimi korralikult, tuleb neid enne kasutamist hooldada. Kettakaitse toimivus võib olla häiritud kahjustada saanud detailide, kummijääkide või ladestunud osakeste töttu.
Alumist kettakaitset võib käsitsi tagasi tõmmata vaid erilõigete tegemisel nagu uputuslöiked ja
kombineeritud lõiked. Kergitage alumist kettakaitset tagakäepidemest ja niipea kui ketas tungib materjali, tuleb alumine kettakaitse vabastada. Kõikide muude lõigete tegemisel peab alumine kettakaitse töötama automaatselt.
Enne kui asetate sae maha või tööpingile, veenduge, et alumine kettakaitse ketast katab.Katmata kettaga saag liigub tahapoole ja lõikab köike, mis ette jääb. Pidage meeles, et pärast väljalülitamist jätkab lõikeketas teatava aja jooksul pöörlemist, enne kui see seiskub.
Täiendavad ohutusnõuded
- Ärge viige oma käsi laastude väljaviskeavasse. Pöörlevad osad võivad tekitada vigastusi.
- Ärge töötage saega peast körgemal. Selles asendis ei suuda Te elektrilist tööriista piisavalt kontrolli all hoida.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Töötamisel hoidke elektrist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.
- Ärge kasutage elektrilist tööriista statsionaarselt. See ei ole ette nähtud saagimislaual kasutamiseks.
▶ Uputuslöike puhul, mida ei tehta täisnurga all, toestage sae juhttald nii, et see ei saa külgsuunas nihkuda. Külgsuunas nihkumine võib kaasa tuua saeketta kinnikiilumise ja sellest tulenevalt tagasilöögi.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
- Ärge kasutage kiirlöiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda.
- Ärge saagige raudmetalle. Hõõguvad laastud võivad süüdata tolmueemaldusseadise.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
▶ Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud sirgete ja kaldsete piki- ja põiklöigete tegemiseks tugevale aluspinnale toetuvas puidus.
Kujutatud komponendid
Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.
(1) Aku^al
(2) Sisse-/väljalüliiti
(3) Aku laetuse taseme näidik
(4) Sisse-/väljalüliti sisselülitustökis
(5) Ôhutuspilu
(6) Kaldenurga skaala
(7) Tiibkruvi kaldenurga eelvalimiseks
(8) Paralleeljuhiku tiibkruvi
(9) Lõikejoone vaateaken „CutControl“
(14) Pendel-kaitsekatte reguleerimishoob
(15) Kaitsekate
(16) Laastude väljapaiskeava
(17) Käepide (isoleeritud haardepind)
(18) Lisakäepide (isoleeritud haardepind)
(19) Sisekuuskantvõtme hoiukoht
(20) Tolmueemaldusvoolik ^a)
(21) Laastude ümbersuunamistoru
(22) Spindli lukustusnupp
(23) Sisekuuskantvõti
(24) Seibiga kinnituskruvi
(25) Kinnitusäärik
(26) Tugiäärik
(27) Saespindel
(28) Lõikesügavuse skaala
(29) Lõikesügavuse eelvalikuhoob
224|Eesti

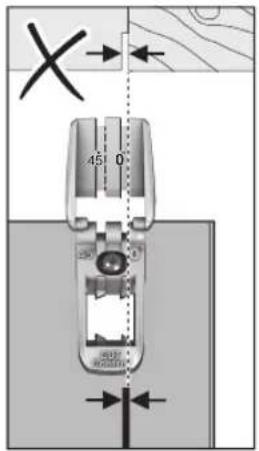

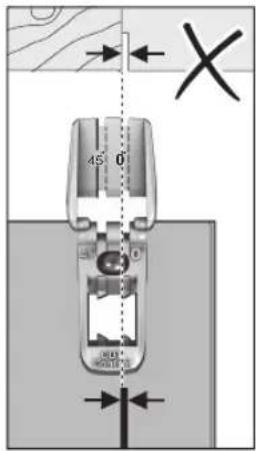

(30) Lõikemärgis 0°
(31) Lõikemärgis 45°
(32) Juhtsiin ^a)
(33) Nupp juhtsiini lukustamiseks
(34) Pitskruvi ^a)
a) Kujutatud või kirjeldatud lisavarustus el kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist.
Tehnilised andmed
| Käsiketassaag UniversalCirc 18V-53 | ||
| Tootenumber | 3 603 CB1 400 | |
| Nimipinge V= 18 | ||
| Arvutuslik tühikäigu-pöörlemiskiirus | min^-1 | 4300 |
| Max lõikesügavus 160 mm läbimõõduga saeketta | ||
| - kaldenurga 0° korral mm 53 | ||
| - kaldenurga 45° korral mm 36 | ||
| Alusplaadi mõõtmed mm 288 × 153 | ||
| Saeketta läbimõõt mm 160 | ||
| Saeketta max paksus mm 1,5 | ||
| Max hamba paksus/ hammaste räsamine | mm 2,0 | |
| Siseava läbimõõt mm 20 | ||
| Kaal | kg 3,3 (2,0 Ah) | |
| EPTA-Procedure 01:2014 järgi ^A) | 3,6 (6,0 Ah) | |
| Soovitatav keskkonnatemperatuur laadimisel | °C 0 ... +35 | |
| Lubatud keskkonnatemperatuur töötamisel ^B) ja hoiustamisel | °C -20 ... +50 | |
| Ühilduvad akud ^C) | PBA 18V ...W-. | |
| Soovitatavad akulaadijad ^D) | AL 18.. CV | |
A) Sõltuvalt kasutatud akust
B) Piiratud võimsus temperatuuril <0 °C.
C) soovitatakse kasutada järgneva mahtuvusega akusid: ≥ 2,5 Ah
D) Järgmised laadimisseadmed ei sobi akuga PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV
Andmed müra/vibratsiooni kohta
Mürapäästuväärtused on määratud vastavalt standardile EN 62841-2-5.
Elektrilise tööriista A-korrigeeritud müratase on tavaliselt: heliröhutase 96 dB(A); helivõimsustase 104 dB(A).
Mõõtemääramatus K = 3 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardile EN 62841-2-5:
Puidu saagimine: a_h < 1,6 ~m / s^2, K = 1,5 ~m / s^2
Selles juhendis toodud vibratsioonitaseme ja mūrapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mūrapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Aku
Bosch müüb ka juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti.
Aku laadimine
▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.
Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.
Aku paigaldamine
Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks.
Aku eemaldamine
Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tömmake aku välja. Årge rakendage seejuures jõudu.
Aku laetuse taseme näidik
| LED | Mahtuvus |
| Pidev tuli 3 × roheline | 75-100 % |
| Pidev tuli 2 × roheline | 40-75 % |
| Pidev tuli 1 × roheline | 15-40 % |
| Aeglaselt vilkuv tuli 1 × roheline | 0-15 % |
Laetuse taseme näidiku kolm LEDi vilguvad kiiresti, kui aku temperatuur on väljaspool töötemperatuuri vahemikku ja/või ülekoormuskaitse on rakendunud.
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke aku temperatuuril -20 °C kuni 50 °C. Ärge jätke akut suvel autosse.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.
Paigaldus
▶ Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu-pöörlemiskiirusest.
Tolmu-/laastueemaldus (vt jn B)
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Suunis: et ringilendlevad laastud teid ei tabaks, kasutage alati laastude ümbersuunamistoru (21).
Ümbersuunamistoru (21) võib kasutada koos tolmu-/laastude äraimemisega või ilma selleta. Keerake ümbersuunamistoru vastavalt kasutamisiisile nii, et laastud teid ei tabaks, ja ühendage see kindlalt laastude väljaviskeavaga (16).
Tolmueemaldus teise seadmega (vt jn B)
Ühendage imivoolik (20) (lisavarustus) laastude väljaviskeavaga (16). Ühendage imivoolik (20) tolmuimejaga (lisavarustus). Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate selle juhendi lõpust.
Tolmuimeja peab töödeldavale materjalile sobima.
Eriti tervistkahjustava, kantserogeense ja kuiva tolmu äraimemiseks kasutage eritolmuimejat.
Saeketta paigaldamine/vahetamine
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Saeketta paigaldamisel kandke kaitsekindaid. Saekettaga kokkupuutel võite end vigastada.
- Ärge kunagi kasutage lihvkettaid vahetatava tööriistana.
Kasutage üksnes käesolevas kasutusjuhendis esitatud ja elektrilisele tööriistale märgitud andmetele vastavaid saekettaid, mida on vastavalt standardile EN 847-1 testitud ja asjaomaselt tähistatud.
Saeketta valimine
Ülevaate soovitatud saeketastest leiate selle kasutusjuhendi lõpust.
Saeketta eemaldamine (vt jn C)
Tööriista vahetamiseks on köige parem toetada elektriline tööriist mootori korpuse lauppinnale.
– Vajutage spindli lukustusnuppu (22) ja hoidke seda surutult.
Vajutage spindli lukustusnuppu (22) ainult seisva saespindli korral. Vastasel korral võite kahjustada elektrilist tööriista.
- Keerake sisekuuskantvõtmega (23) kinnituskruvi (24) pööramissuunas ① välja.
- Lükake pendel-kaitsekate (11) tagasi ja hoidke seda kinni.
- Võtke kinnitusäärik (25) ja saeketas (12) saespindlilt (27) maha.
Saeketta paigaldamine (vt jn C)
Tööriista vahetamiseks on köige parem toetada elektriline tööriist mootori korpuse lauppinnale.
- Puhastage saeketas (12) ja köik paigaldatavad kinnitusdetailid.
- Lükake pendel-kaitsekate (11) tagasi ja hoidke seda kinni.
- Asetage saeketas (12) tugiäärikule (26). Hammaste löikesuund (noole suund saekettal) ja pöörlemissuuna nool kaitsekattel (11) peavad ühtima.
- Pange kinnitusäärik (25) kohale ja keerake kinnituskruvi pööramissuunas ② sisse. Jälgige tugiääriku (26) ja kinnitusääriku (25) öiget paigaldusasendit.
- Vajutage spindli lukustusnuppu (22) ja hoidke seda surutult.
- Pingutage sisekuuskantvõtmega (23) kinnituskruvi pööramissuunas ②. Pingutusmoment peab olema 6–9 Nm, see vastab käejõuga keeramisele, pluss ¼ pööret.
Töötamine
▶ Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
226|Eesti
seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Töörežiimid
Lõikesügavuse seadmine (vt jn D)
▶ Sobitage lõikesügavus töödeldava detaili paksusega.
Saeketas peaks töödeldava detail alt nähtavale jääma vähem kui ühe hambakõrguse võrra.
Lõikesügavust saab seada lõikesügavuse eelvalikuhovaga (29).
Väiksemateks lõikesügavusteks tömmake saagi alusplaadist (13) eemale, suuremates lõikesügavusteks suruge saag alusplaati (13). Seadke soovitud mõõt lõikesügavuse skaalal (28).
Kaldenurga seadmine
Kõige parem on toetada elektriline tööriist kaitsekatte (15) lauppinnale.
Keerake lahti tiibkruvid (7). Kallutage saagi külje suunas. Seadke skaalal (6) soovitud mõõt. Keerake tiibkruvid (7) jälle kinni.
Suunis: Kaldlöigetel on löikesügavus väiksem löikesügavuse skaalal (28) näidatud väärtusest.
Lõikemärgised (vt jn E)
Ettepoole lahtipööratav vaateaken „CutControl“ (9) on ette nähtud selleks, et ketassaagi piki töödeldavale detailile kantud löikejoont täpselt juhtida. Vaateaknal „CutControl“ (9) on eraldi märgised täisnurkse ja 45°-löike jaoks.
Lõikemärgis 0° (30) näitab saeketta asendit täisnurga all tehtava lõike korral. Lõikemärgis 45° (31) näitab saeketta asendit 45° all tehtava lõike korral.
Täpse löike saamiseks asetage ketassaag töödeldavale detailile joonisel näidatud viisil. Köige parem on teha proovilõige.
Sisse-/väljalülitamine
Elektrilise tööriista kasutuselevõtuks vajutage kõigepealt sisselülituslukustust (4) ja vajutage seejärel sisse-/ väljalülitit (2) ning hoidke seda surutult.
Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalülti (2).
Suunis: Turvakaalutlustel ei saa sisse-/väljalülitit (2) lukustada, vaid see peab jääma töö ajal pidevalt surutuks.
Järelpöörlemispidur
Integreeritud järelpöörlemispidur lühendab saeketta järelpöörlemisaega pärast seadme väljalülitamist.
Sügavtühjenemiskaitse
Liitium-ioonakut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse „Electronic Cell Protection (ECP)“. Tühja aku korral lülitab kaitselüliti elektrilise tööriista välja: vahetatav tööriist ei pöörle enam.
Tööjuhised
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Lõikelaius oleneb kasutatud saekettast.
Kaitske saekettaid kukkumise ja löökide eest.
Hea lõikekvaliteedi saamiseks juhtige elektrilist tööriista seda lõikamissuunas ühtlaselt ja kergelt lükates. Liiga suur ettenihe vähendab oluliselt vahetatavate lõikeriistade eluiga ja võib elektrilist tööriista kahjustada.
Saagimisjõudlus ja lõike kvaliteet sõltuvalt olulisel määral saeketta seisukorrast ja hamba kujust. Seetõttu kasutage üksnes teravaid ja töödeldava materjali jaoks sobivaid saekettaid.
Puidu saagimine
Õige saeketta valik sõltub puidu liigist, kvaliteedist ja sellest, kas on vaja teha piki- või ristlõikeid.
Kuuse pikilõikamisel tekivad pikad spiraalikujulised laastud. Pöögi- ja tammetolm on eriti tervistkahjustav, töötage seepärast ainult tolmueemaldusseadmega.
Paralleeltoega saagimine (vt jn F)
Paralleeltugi (10) võimaldab täpsete lõigete tegemist piki töödeldava detaili üht serva või võrdsete mõõtmetega ribade lõikamist.
Kerake tiibkruvi (8) lahti ja lükake paralleeltoe (10) skaala läbi alusplaadi (13) juhiku. Seadke soovitud löikelaius skaalaväärtusena vastava löikemärgise (30) või (31) juures, vt löiku „Löikemärgised“. Keerake tiibkruvi (8) jälle kinni.
Juhtsiiniga saagimine (vt jooniseid G-I)
Juhtsiini (32) abil saate teha sirgjoonelisi löikeid.
Nakkekate takistab juhtsiini libisemast ja säästab töödeldava detaili pinda.
Juhtsiini (32) saab pikendada. Pöörake selleks juhtsiini (32) 180° ja ühendage mölemad juhtsiinid (32). Fikseerimiseks
vajutage nuppu (33). Lahtivõtmiseks vajutage teisel küljel olevat nuppu (33) ja lahutage juhtsiinid (32).
Juhtsiini (32) ülaküljel on kaks märgist. Märgisega „90“ poolt kasutage täisnurksete lõigete, märgisega „45“ poolt köigi muude kaldlöigete korral.
Kummihuul juhtsiinil pakub 90°- ja 45°-löigete korral laasturebimiskaitset, mis puitmaterjalide saagimisel takistab pealispinna lahtirebimist.
Kummihuul kohandub esmakordsel saagimisel teie ketassaega ja saetakse sealjuures veidi lühemaks.
Suunis: Juhtsiini (32) töödeldava detaili poolne külg peab alati töödeldava detaili sisselõikepoolse otsaga ühilduma ja ei tohi üle ulatuda.
Kui juhtsiin (32) ulatub töödeldava detaili löpust kaugemale, ärge jätke ketassaagi ilma seda kinni hoidmata juhtsiinile (32) seisma. Juhtsiin (32) on plastist ja ei kannä ketassaagi. Kinnitage juhtsiin (32) töödeldavale detailile spetsiaalsete pitskruvidega (34). Jälgige, et pitskruvi (34) siseküljel olev kumerus sobituks juhtsiini (32) vastavasse väljalõikesse.
Lülitage elektriline tööriist sisse ja juhtige seda ühtlase ning mõõduka ettenihkega lõikesuunas.
Hooldus ja korrashoid
Hooldus ja puhastus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Pendel-kaitsekate peab alati vabalt liikuma ja automaatselt sulguma. Seetõttu hoidke pendel-kaitsekatte ümbrus alati puhas. Eemaldage tolm ja laastud pintsliga.
Kattekihita saekettaid saab korrosiooni eest kaitsta, kui katta need öhukese kihi happevaba öliga. Enne saagimist tuleb öli eemaldada, vastasel korral võivad puidule jääda plekid.
Saekettal olevad vaigu- või liimijäägid mõjutavad lõike kvaliteeti. Seepärast puhastage saeketas kohe pärast kasutamist.
Müügijärgne teenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste eeskirjade nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.
Kasutuskölbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.
Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 227).
