KASUTUSJUHEND GAA 18V48 Professional BOSCH

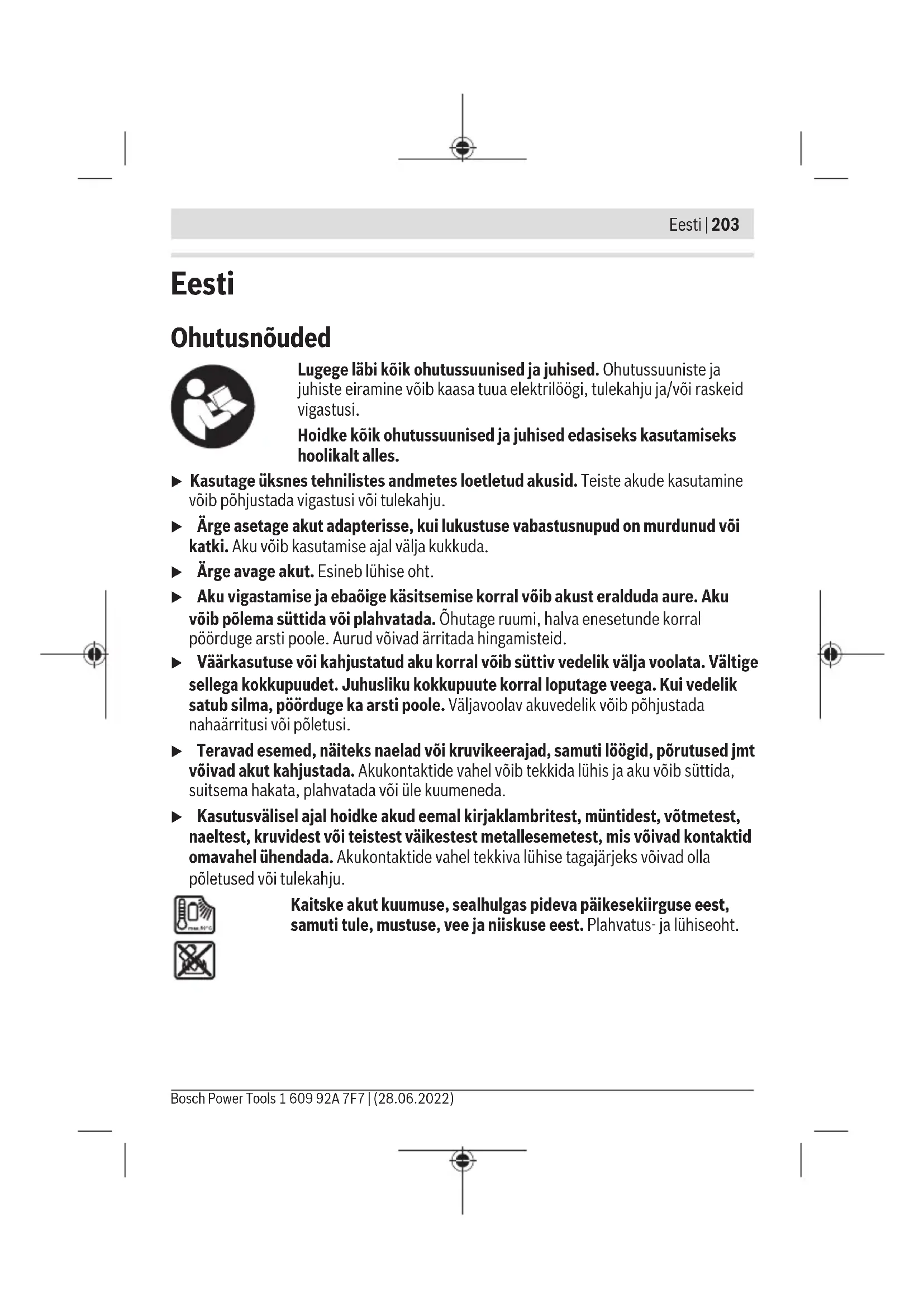

et Algupärane kasutusjuhend

Lugege läbi köik ohutussuunised ja juhised. Ohutussuuniste ja juhiste eiramine vöib kaasa tuua elektrilöögi, tulekahju ja/vöi raskeid vigastusi.

Hoidke köik ohutussuunised ja juhised edasiseks kasutamiseks hoolikalt alles.

▶ Kasutage üksnes tehnilistes andmetes loetletud akusid. Teiste akude kasutamine võib põhjustada vigastusi või tulekahju.
- Ärge asetage akut adapterisse, kui lukustuse vabastusnupud on murdunud või katki. Aku võib kasutamise ajal välja kukkuda.
▶ Ärge avage akut. Esineb lühise oht.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
Väärkasutuse või kahjustatud aku korral võib süttiv vedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge ka arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
Kasutusvälisel ajal hoidke akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

204 | Eesti

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Akuadapter on ette nähtud Boschi 18 V liitiumioonaku kasutamiseks toiteallikana. Akuadapteriga saab samal ajal varustada toitega kahte USB-seadet ning soojendusega jope kütteelementi.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Akuadapter
(2) USB-pesa
(3) Soojendusega jope kütteelemendi ühenduspistiku pesa
(4) Vööklamber
(5) Sisselülitusnupp akuadapteri aktiveerimiseks
(6) Aku^a)
(7) Aku lukustuse vabastamisnupp

a) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Akuadapter GAA 18V-48
Tootenumber	1 600 A02 C..
USB-ühendus 2 x tüüp A
– Väljundpinge V= 5
– Väljundvool ^A) ühe USB-seadme korral A 2,4
– Väljundvool ^A) iga USB-pordi kohta kahe USB-seadme korral	A 2,4
Kütteelemendi liides Soojendusega töörietus
– Väljundpinge V= 12

1 609 92A 7F7 | (28.06.2022) Bosch Power Tools

Eesti | 205

– Väljundvool B)	A 1,2
USB-kaabli max lubatud pikkus m 1,5
soovitatav keskkonnatemperatuurlaadimisel	°C 0 ... +35
lubatud keskkonnatemperatuurtöötamiselC) ja hoiustamisel	°C -20 ... +50
Soovitatavad akudD)	GBA 18V...ProCORE18V...
Soovitatavad akulaadijad GAL 18...	GAX 18...GAL 36...

A) Tegelik väljundvool oleneb ühendatud USB-seadmest.

B) Tegelik väljundvool oleneb soojendusega tööriietuse jaoks seatud väärtusest.

C) Piiratud võimsus temperatuuril <0 °C.

D) Järgnevaid akusid ei tohi kasutada akuadapteriga:

-1607A350BG

-1607A350MA

-1607A350MR

-1607A350M0

-2607336815

-2607337069

-1607A350AN

-1607A350ET

Aku

Aku paigaldamine ja eemaldamine (vaata jooniseid A1-A2)

▶ Aku paigaldamisel ärge rakendage jõudu. Aku on konstrueeritud nii, et seda saab aku adapterisse sisestada vaid öiges asendis.

Paigaldamiseks lükake aku (6) adapterisse(1) kuni toeni.

Eemaldamiseks vajutage akul (6) olevaid lukustuse vabastamisnuppusid (7) ja tömmake aku adapterist välja (1).

206 | Eesti

Aku laetuse taseme näidik

Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.

Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . See on võimalik ka väljavõetud aku korral.

Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

Aku tüüp GBA 18V...

LED Mahtuvus

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse.

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Järgige ringlussevõtu juhiseid.

Kasutamine

Väliste USB-seadmete laadimine (vt jn B)

Akuadapteril (1) olevate USB-ühendustega saate mitmesuguste akutoitega USB-seadmete (nt mobiiltelefon, MP3-mängija, tahvelarvuti) aku tööaega pikendada.

▶ Veenduge, et välist USB-seadet on võimalik aku adapteri USB-ühenduse kaudu laadida. Pöörake seejuures tähelepanu punktis „Tehnilised andmed“ toodud teabele.
- Ühendage USB-seadme laadimiskaabel USB-pesaga (2) akuadapteril (1).
- Vajutage akuadapteri aktiveerimiseks sisselülitusnuppu (5). Sisselülitusnupus (5) süttib tuli.

Kui laadimiskaablit ei ole ühendatud, inaktiveeruvad USB-ühendused 30 sekundi pärast automaatselt. Tuli sisselülitusnupus (5) kustub.

Energia säästmiseks inaktiveeruvad USB-ühendused pärast laadimist automaatselt.

Kütteelemendi ühendamine (vt jn B)

• Lükake kütteelemendi ühenduspistik akuadapteril (1) olevasse pessa (3).
• Vajutage akuadapteri aktiveerimiseks sisselülitusnuppu (5). Sisselülitusnupus (5) süttib tuli.

Reguleerige tööriietuse soojendus soovitud väärtusele. Järgige soojendusega tööriietuse kasutusjuhendit.

- Pange akuadapter (1) riietuseseme selleks ette nähtud taskusse või riputage akuadapter vööklambri (4) abil oma vööle.

Törgete körvaldamine

Probleem Körvaldamine

Välist USB-seadet ei ole võimalikUSB-ühenduse kaudu laadida.	Aku laadimine
	Ühendage välise USB-seadme laadimiskaabel USB-pesaga (2) akuadapteril (1). Aktiveerigeakuadapter (1) sisselülitusnupuga (5).

208 | Eesti

Probleem Körvaldamine

	Välist USB-seadet ei saa laadida USB-ühenduse kaudu akuadapteril (pöörake tähelepanu punktis „Tehnilised andmed“ olevale teabeleA).
Kütteelement ei soojene. Aku laadimine
Riietusese ei soojene ja välist USB-seadet ei laeta.	Ühendage kütteelemendi kaabel pesaga (2) akuadapteril (1). Aktiveerige akuadapter (1) sisselülitusnupuga (5).
	Võtke aku adapterist välja.
	Oodake 10 sekundit.
	Pange aku adapterisse tagasi.

A) Mõnda välist USB-seadet ei saa vaatamata tehniliste andmete vastavusele selle aku adapteriga laadida.

Hooldus ja korrashoid

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Liitiumioon-akudele kehtivad ohtlike jäätmete käitlemise eeskirjad. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

1 609 92A 7F7 | (28.06.2022) Bosch Power Tools

Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Jäätmekäitlus

Elektriseadmed, akud/patareid, lisavarustus ja pakendid tuleb keskkonnahoidlikult taaskasutusse suunata.

Ärge visake elektriseadmeid ega akusid/patareisid olmejäätmete hulka!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektriseadmed ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-ioon:

Palun järgige lõigus Transport toodud suuniseid (vaadake „Transport“, Lehekülg 208).
