사용 설명서 GAA 18V48 Professional BOSCH

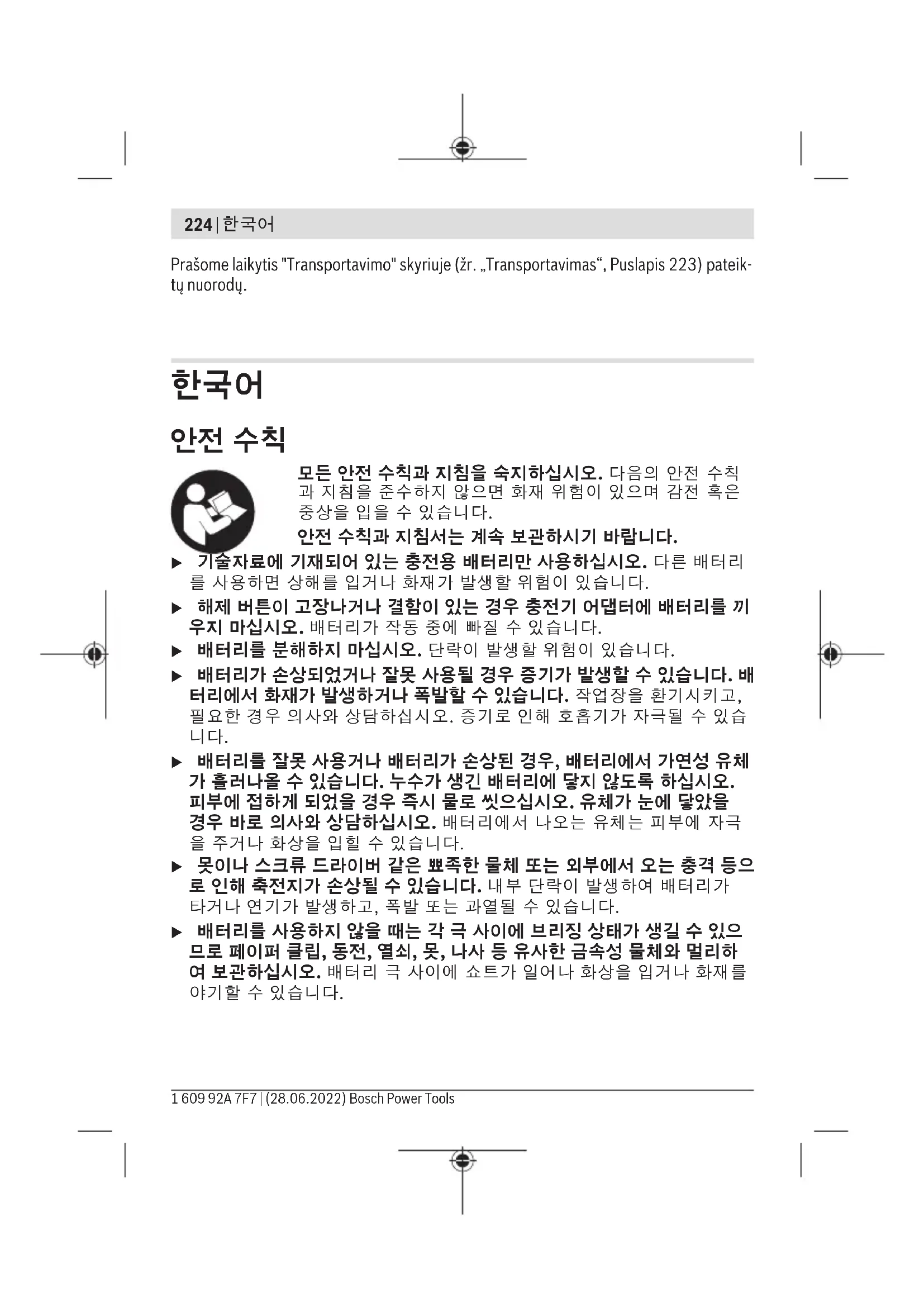

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
안전 수칙과 지침서는 계속 보관하시기 바랍니다.
▶기술자료에 기재되어 있는 충전용 배터리만 사용하십시오. 다른 배터리를 사용하면 상해를 입거나 화재가 발생할 위험이 있습니다.
▶ 해제 버튼이 고장나거나 결함이 있는 경우 충전기 어댑터에 배터리를 끼우지 마십시오. 배터리가 작동 중에 빠질 수 있습니다.
▶배터리를 분해하지 마십시오. 단락이 발생할 위험이 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶ 배터리를 잘못 사용거나 배터리가 손상된 경우, 배터리에서 가연성 유체가 흘러나올 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.
▶못이나 스크류 드라이버 같은 뱔족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
▶ 배터리를 사용하지 않을 때는 각 극 사이에 브리징 상태가 생길 수 있으므로 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다.
제품 및 성능 설명
모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
사용 설명서 앞 부분에 제시된 그림을 확인하십시오.
규정에 따른 사용
배터리 어댑터는 전원으로 사용되는 보쉬 18 V 리튬 이온 배터리를 고정시켜 줍니다. 배터리 어댑터를 이용하면 최대 두 대의 USB 장치 및 발열 재킷 열선에 동시 전원 공급이 가능합니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고 하십시오.
(1)배터리어댑터
(2) USB 포트
(3)발열 재킷의 열선 연결 플러그 소켓
(4)벨트 고정클립
(5)배터리 어댑터 활성화 버튼
(6) 충전용 배터리 a)
(7)배터리 해제 버튼
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 배터리 어댑터 | GAA 18V-48 | |
| 제품 번호 | 1600 A02 C.. | |
| USB 연결부 | 2 x 타입 A | |
| - 출력 전압 | V= | 5 |
Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)
226|한국어
| 배터리 어댑터 | GAA 18V-48 | |
| - 출력 전류A) USB 장치가 한 대인 경우 | A2.4 | |
| - 출력 전류A) USB 장치가 두 대인 경우 각 포트에 해당 | A2.4 | |
| 열선 연결부 | 발열 작업복 | |
| - 출력 전압 | V=12 | |
| - 출력 전류B) | A1.2 | |
| 허용되는 최대 USB 케이블 길이 | m1.5 | |
| 충전 시 권장되는 주변 온도 | °C0...+35 | |
| 작동 시C) 및 보관 시 허용되는 주변 온도 | °C-20...+50 | |
| 권장 배터리D) | GBA 18V...ProCORE18V... | |
| 권장하는 충전기 | GAL 18...GAX 18...GAL 36... | |
A)실제 출력 전류는 연결된 USB 장치에 따라 달라질 수 있습니다.
B)실제 출력 전류는 연결된 발열 작업복 설정에 따라 달라질 수 있습니다.
C) 온도 <0 °C일 때 출력 제한
D)아래 제시된 배터리는 배터리 어댑터와 함께 사용해서는 안 됩니다.
-1607A350BG
-1607A350MA
-1607A350MR
-1607A350M0
-2607336815
-2607337069
- 1 607 A35 0AN
- 1 607 A35 0ET
배터리
배터리 삽입 및 분리하기(그림 A1 - A2 참조)
▶ 배터리를 끼울 때 힘을 가하지 마십시오. 배터리는 배터리 어댑터의 정확한 위치에 끼워지도록 설계되어 있습니다.
한국어|227
배터리 (6) 를 삽입하려면 배터리가 배터리 어댑터 (1) 의 끝에 닿을 때까지 미십시오.
배터리 (6) 를 분리하려면 해제 버튼 (7) 을 누르고 배터리 어댑터 (1) 에서 배터리를 빼내십시오.
배터리 충전상태 표시기
배터리 충전상태 표시기에 있는 녹색 LED는 배터리의 충전 상태를 나타냅니다. 안전상의 이유로 전동공구가 멈춰 있는 경우에 만 잔량상태 확인이 가능합니다.
충전상태 표시기 버튼 또는 을 누르면, 충전 상태가 표시됩니다. 배터리가 분리된 상태에서도 표시 가능합니다.
충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합니다.
배터리 형식 GBA 18V...
LED 용량
| 연속등 3× 녹색 60-100 % |
| 연속등 2× 녹색 30-60 % |
| 연속등 1× 녹색 5-30 % |
| 점멸등 1× 녹색 0-5 % |
배터리 형식 ProCORE18V...
LED 용량
| 연속등 5 × 녹색 80-100 % |
| 연속등 4 × 녹색 60-80 % |
| 연속등 3 × 녹색 40-60 % |
| 연속등 2 × 녹색 20-40 % |
| 연속등 1 × 녹색 5-20 % |
| 점멸등 1 × 녹색 0-5 % |
Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)
228|한국어
올바른 배터리의 취급 방법
배터리를 습기나 물이 있는 곳에 두지 마십시오.
배터리를 -20 °C 에서 50 °C 온도 범위에서만 저장하십시오. 예를 들면 배터리를 여름에 자동차 안에 두지 마십시오.
가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로 청소하십시오.
총전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다.
폐기처리에 관련된 지시 사항을 준수하십시오.
작동
외부 USB 장치 충전하기(그림 B 참조)
배터리 어댑터 (1) 의 USB 연결부를 이용하면 휴대폰이나 MP3 플레이어 또는 태블릿 PC와 같이 배터리로 작동되는 다양한 USB 장치들의 배터리 작동 시간을 연장할 수 있습니다.
▶ 외부 USB 장치를 배터리 어댑터의 USB 단자에 연결하여 충전할 수 있는 지 확인하십시오. 이와 관련하여 "기술자료"에 나온 내용을 참고하십시오.
- USB 장치의 충전 케이블을 배터리 어댑터 (1) 의 USB 포트 (2) 에 끼우십시오.
-배터리 어댑터 활성화 버튼 (5) 을 누르십시오. 활성화 버튼 (5) 이 점등됩니다. 충전 케이블이 연결되지 않으면 30초 후에 USB 연결이 자동으로 비활성화됩니다. 활성화 버튼 (5) 이 소등됩니다.
에너지 절약을 위해 충전 과정이 종료되면 USB 연결이 자동으로 비활성화 됩니다.
열선 연결하기(그림 B 참조)
-열선의 전원 플러그를 배터리 어댑터 (1)에 있는 소켓 (3)에 끼우십시오.
-배터리 어댑터 활성화 버튼 (5) 을 누르십시오. 활성화 버튼 (5) 이 점등됩니다.
발열 작업복에서 설정을 하십시오. 발열 작업복 관련 사용자 설명서 내용을 확인하십시오.
-배터리 어댑터 (1) 를 복장 안의 해당 주머니 안에 넣거나 벨트 고정클립 (4)을 사용해 벨트에 거십시오.
한국어|229
문제 해결
| 문제 해결 방법 | |
| USB 연결로 USB 장치를 충전할 수 없을 경우. | 배터리 충전하기 |
| 외부 USB 장치의 충전 케이블을 배터리 어댑터 (1) 의 USB 단자 (2) 에 연결하십시오.배터리 어댑터 (1) 를 활성화 버튼 (5) 을 눌러 활성화하십시오. | |
| 배터리 어댑터의 USB 연결로 외부 USB 장치를 충전할 수 없는 경우("기술자료"에 나온 내용 참조 A)). | |
| 열선이 작동되지 않을 경우. | 배터리 충전하기 |
| 열선의 케이블을 배터리 어댑터 (1) 의 단자 (2) 에 연결하십시오. 배터리 어댑터 (1) 를 활성화 버튼 (5) 을 눌러 활성화하십시오. | |
| 복장이 가열되지 않고 그리고외부 USB 장치가 충전되지않는 경우. | 어댑터에서 배터리를 분리하십시오. |
| 10초간 기다리십시오 | |
| 배터리를 다시 어댑터에 끼우십시오. | |
A) 일부 외부 USB 장치의 경우 기술 자료와 일치함에도 불구하고 배터리 어댑터로 총전되지 않을 수 있습니다.
보수 정비 및 서비스
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
리튬이온 배터리는 위험물 관련 규정을 따라야 합니다. 별도의 요구사항 없이 배터리를 사용자가 직접 도로 상에서 운반할 수 있습니다.
제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항을 준수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다.
표면이 손상되지 않은 배터리만 사용하십시오. 배터리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.
처리
전동공구, 충전용 배터리/배터리, 액세서리 및 포장은 친환경적으로 재활용됩니다.
전동공구와 충전용 배터리/배터리를 가정용 쓰레기로 처리하지 마십시오!
총전용 배터리/배터리:
리튬이온:
운반(참조„운반“,페이지230)단락에 나와 있는 지침을 참고하십시오.
