РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GAA 18V48 Professional BOSCH

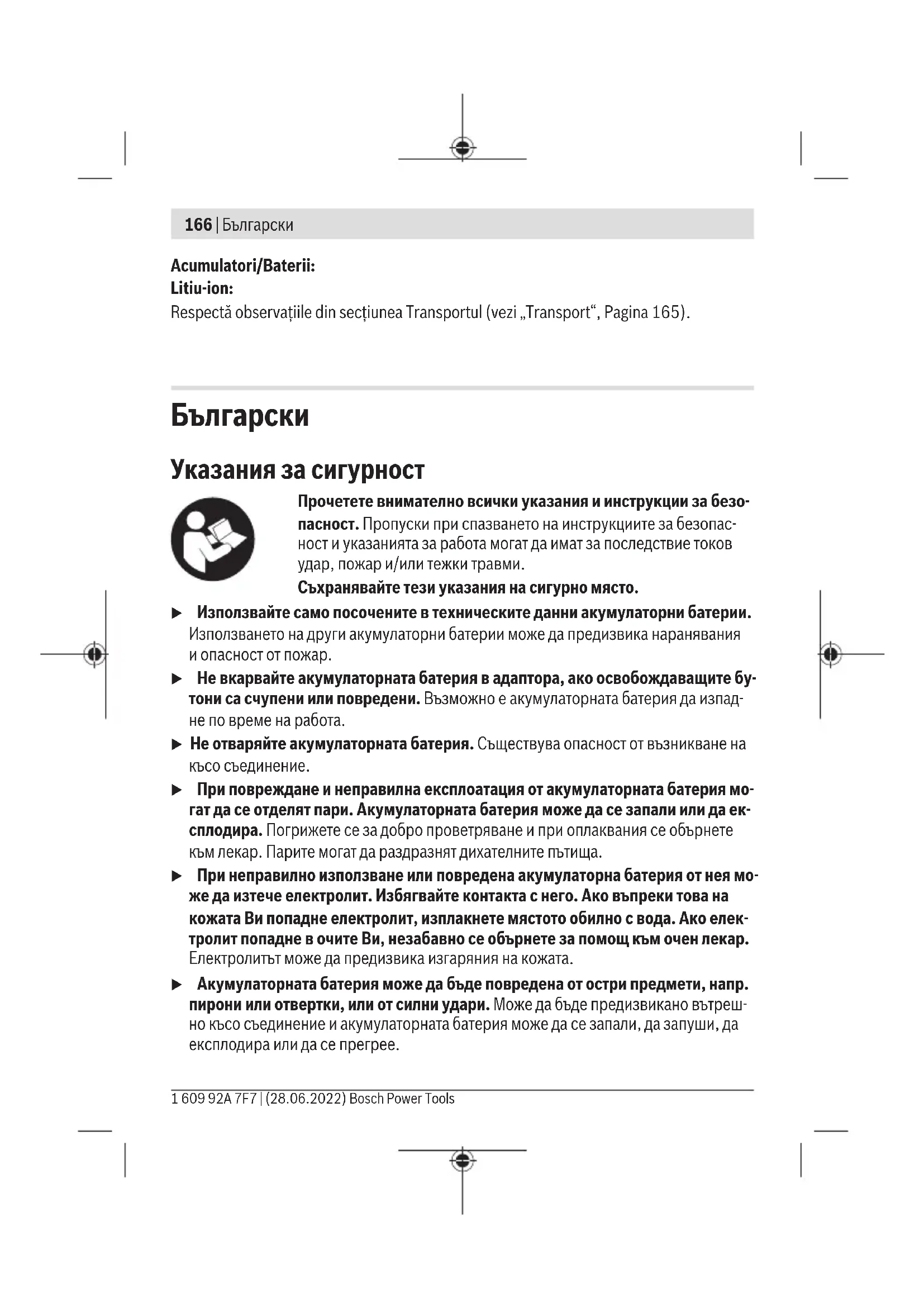

Указания за сигурност Прочетете внимателно всички указания и инструкции за безо- пасност. Пропуски при спазването на инструкциите за безопас- ност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. u Използвайте само посочените в техническите данни акумулаторни батерии. Използването на други акумулаторни батерии може да предизвика наранявания и опасност от пожар. u Не вкарвайте акумулаторната батерия в адаптора, ако освобождаващите бу- тони са счупени или повредени. Възможно е акумулаторната батерия да изпад- не по време на работа. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u При повреждане и неправилна експлоатация от акумулаторната батерия мо- гат да се отделят пари. Акумулаторната батерия може да се запали или да ек- сплодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u При неправилно използване или повредена акумулаторна батерия от нея мо- же да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако елек- тролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее. 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsБългарски | 167 u Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, вин- тове и др.п., тъй като те могат да предизвикат късо съединение. Последствия- та от късото съединение могат да бъдат изгаряния или пожар. Предпазвайте акумулаторната батерия от високи температу- ри, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за бе- зопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие то- ков удар, пожар и/или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Акумулаторният адаптор служи за поставяне на литиево-йонна акумулаторна бате- рия на Бош с напрежение 18V като източник на напрежение. С акумулаторния адап- тор могат да бъдат захранвани едновременно максимум две USB устройства, както и един отоплителен елемент за електрическо яке. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Адаптер за акумулаторна батерия (2) USB интерфейс (3) Букса за щекер на отоплителен елемент на електрическо яке (4) Скоба за окачване на колан (5) Бутон за включване на акумулаторния адаптор (6) Акумулаторна батерия

Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)168 | Български (7) Освобождаващ бутон за акумулаторната батерия

Изобразените на фигурите и описаните допълнителни приспособления не са включе- ни в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни прис- пособления. Технически данни Адаптер за акумулаторна батерия GAA 18V-48 Каталожен номер 1600A02C.. USB порт 2xтип А – Изходящо напрежение V= 5 – Изходящ ток

при 1USB уред A 2,4 – Изходящ ток

на USB порт при 2 USB

A 2,4 Куплунг за отоплителен елемент Отопляемо работно облекло – Изходящо напрежение V= 12 – Изходящ ток

A 1,2 Макс. допустима дължина на USB-кабела m 1,5 Препоръчителна температура на околна- та среда при зареждане °C 0...+35 Разрешена температура на околната сре- да при работа

и при складиране °C –20...+50 Препоръчителни акумулаторни батери-

GBA 18V... ProCORE18V... 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsБългарски | 169 Адаптер за акумулаторна батерия GAA 18V-48 Препоръчителни зарядни устройства GAL 18... GAX 18... GAL 36... A) Действителният изходящ ток зависи от включеното USB-устройство. B) Действителният изходящ ток зависи от настройката на отопляемото работно облекло. C) Ограничена мощност при температури <0 °C. D) Следните акумулаторни батерии не могат да се използват с акумулаторния адаптер: – 1607A350BG – 1607A350MA – 1607A350MR – 1607A350M0 – 2607336815 – 2607337069 – 1607A350AN – 1607A350ET Акумулаторна батерия Поставяне и изваждане на акумулаторната батерия (вж.фиг.A1−A2) u При поставяне на акумулаторната батерия не прилагайте сила. Акумулаторна- та батерия е конструирана така, че може да бъде вкарана в адаптора само в една

За да поставите акумулаторната батерия (6) я вкарайте до упор в адаптера (1). За изваждане на акумулаторната батерия (6) натиснете освобождаващия бутон (7) на акумулаторната батерия и я издърпайте от адаптора (1). Индикатор за акумулаторната батерия Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулаторната батерия. Поради съображения за сигурност про- верката на степента на зареденост е възможна само когато електроинструментът е в

За да видите степента на зареденост на батерията, натиснете бутона за индикация или . Това е възможно също и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумула- торната батерия е повредена и трябва да бъде заменена. Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)170 | Български Акумулаторна батерия модел GBA 18V... Светодиод Капацитет Непрекъснато светене 3× зелено 60–100% Непрекъснато светене 2× зелено 30–60% Непрекъснато светене 1× зелено 5–30% Мигаща светлина 1× зелено 0–5% Акумулаторна батерия модел ProCORE18V... Светодиод Капацитет Непрекъснато светене 5× зелено 80–100% Непрекъснато светене 4× зелено 60–80% Непрекъснато светене 3× зелено 40–60% Непрекъснато светене 2× зелено 20–40% Непрекъснато светене 1× зелено 5–20% Мигаща светлина 1× зелено 0–5% Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слън-

Периодично почиствайте вентилационните отвори на акумулаторната батерия с ме- ка чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsБългарски | 171

Зареждане на външни USB устройства (вж.фиг.B) С помощта на USB портовете върху акумулаторния адаптор(1) можете да удължите времето за работа на различни акумулаторни USB устройства, напр. мобилни теле- фони, MP3-плейъри или таблети. u Уверете се, че Вашето устройство може да бъде зареждано от USB-интер- фейса на адаптера за акумулаторна батерия. За целта вижте данните в раз- дела Технически данни. – Включете кабела за зареждане от вашето USB устройство в USB буксата(2) на акумулаторния адаптор(1). – Натиснете пусковия бутон(5) за активиране на акумулаторния адаптор. Пускови- ят бутон(5) светва. Ако не бъде включен захранващ кабел на устройство, след 30секунди USB пор- товете се изключват автоматично. Пусковият бутон(5) угасва. За пестене на енергия след приключване на зареждането USB портовете се изключ- ват автоматично. Свързване на отоплителен елемент (вж. фиг.B) – Вкарайте съединителния щекер на отоплителния елемент в буксата(3) на адапто- ра на акумулаторната батерия(1). – Натиснете пусковия бутон(5) за активиране на акумулаторния адаптор. Пускови- ят бутон(5) светва. Извършете настройката на отопляемото работно облекло. Спазвайте инструкция- та за експлоатация на отопляемото работно облекло. – Вкарайте адаптора(1) в предвидения за целта джоб в дрехата или го окачете на колана си с халката(4). Oтстраняване на повреди Проблем Помощ Външното USB-устройство не се зарежда от USB-куплунга. Зареждане на акумулаторната батерия Включете захранващия кабел на външното USB устройство в USB-интерфейса(2) на акумулатор- ния адаптор(1). Активирайте акумулаторния адаптор(1) с пусковия бутон(5). Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)172 | Български Проблем Помощ Външното USB устройство не може да бъде за- реждано от USB куплунга на акумулаторния адап- тер (спазвайте данните в раздела "Технически

Отоплителният елемент не се

Зареждане на акумулаторната батерия Свържете кабела на отоплителния елемент с буксата(2) към акумулаторния адаптор(1). Акти- вирайте акумулаторния адаптор(1) с пусковия бутон(5). Дрехата не се загрява и външно- то USB устройство не се зареж-

Извадете акумулаторната батерия от адаптера. Изчакайте 10секунди Отново поставете акумулаторната батерия в

A) Въпреки съответствието на техническите параметри, някои външни USB-устройства не мо- гат да бъдат зареждани от този адаптер за акумулаторни батерии. Поддържане и сервиз Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и инфор- мация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-циф- рения каталожен номер, изписан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: [phone] (Български) Факс: [phone] 92A 7F7 | (28.06.2022) Bosch Power ToolsБългарски | 173 Email: [e-mail] www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Литиево-йонните акумулаторни батерии подлежат на разпоредбите на законодател- ството за работа с опасни продукти. Акумулаторните батерии могат да бъдат транс- портирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съот- ветната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирай- те открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допъл- нителни национални предписания.

С оглед опазване на околната среда електрическите уреди, обикновените или акумулаторни батерии, допълнителните принадлежности и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суро-

Не изхвърляйте електрическите уреди и акумулаторните батерии/батерии- те при битовите отпадъци! Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспортиране в националното право електрически уреди, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО пов- редени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху окол- ната среда и човешкото здраве. Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)174 | Македонски Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране(вж. „Транспортиране“, Страница173).
