BRUGSANVISNING GAA 18V48 Professional BOSCH

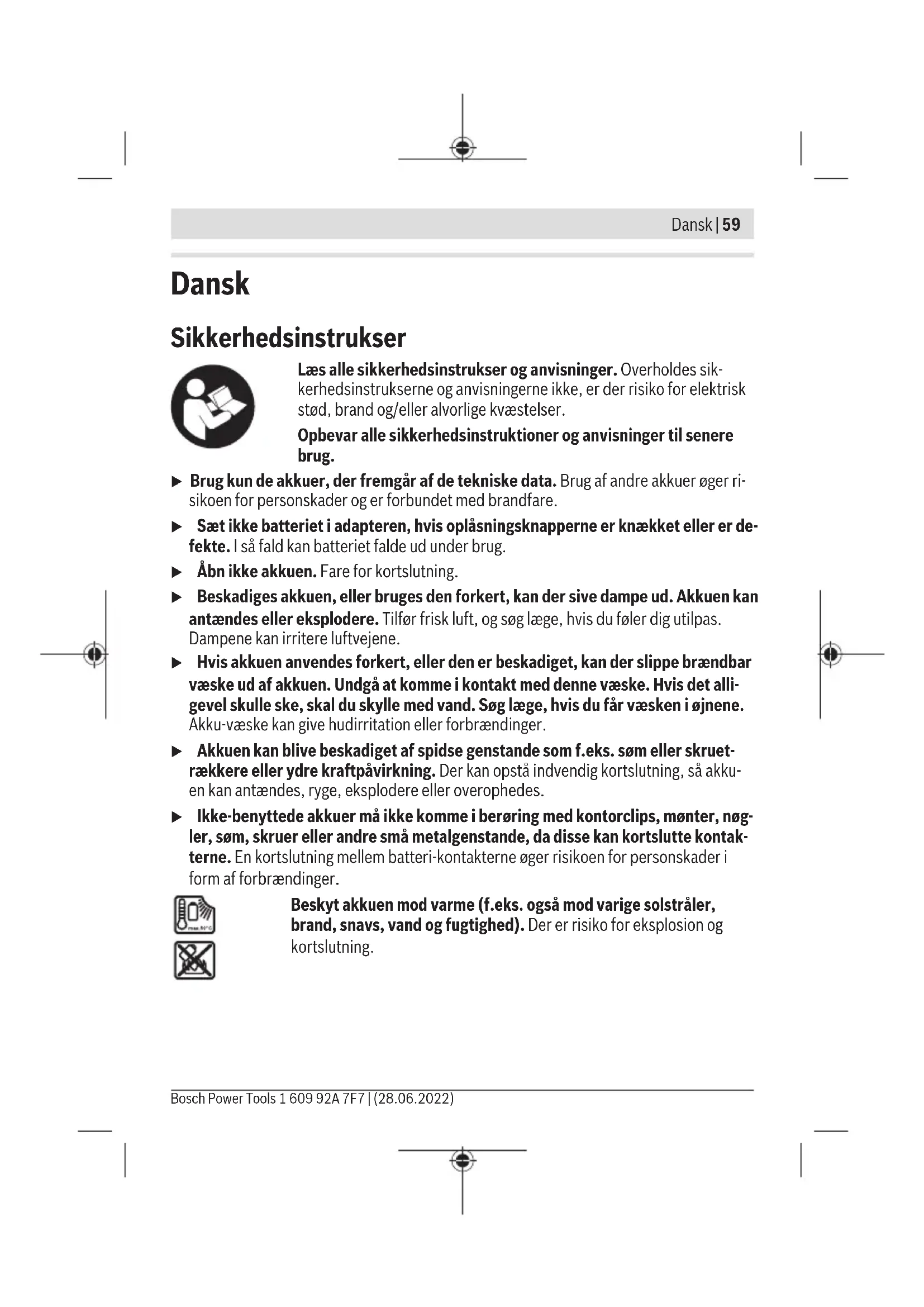

Sikkerhedsinstrukser

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstruktioner og anvisninger til senere brug.

Brug kun de akkuer, der fremgår af de tekniske data. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare.
Sæt ikke batteriet i adapteren, hvis oplåsningsknapperne er knækket eller er defekte. I så fald kan batteriet falde ud under brug.
- Åbn ikke akkuen. Fare for kortslutning.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Hvis akkuen anvendes forkert, eller den er beskadiget, kan der slippe brændbar væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skal du skylle med vand. Søg læge, hvis du får væsken i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Ikke-benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fugtighed). Der er risiko for eksplosion og kortslutning.

60 | Dansk

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Akku-adapteren er beregnet til at optage en Bosch 18-V-lithium-ion-akku som spændingskilde. Med akku-adapteren kan maks. to USB-enheder samt et varmeelement til varmejakken forsynes med spænding samtidig.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Akku-adapter
(2) USB-bøsning
(3) Bøsning for tilslutningsstik til varmeelementet til varmejakken
(4) Bælteholdecips
(5) Tænd-knap til aktivering af akku-adapteren
(6) Akku ^a)
(7) Akku-udløserknap

a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Akku-adapter GAA 18V-48
Varenummer	1 600 A02 C..
USB-indgang 2 x type A
– Udgangsspænding V= 5
– Udgangsstrøm ^A) ved 1 USB-enhed A 2,4
– Udgangsstrøm ^A) pr. USB-port ved 2 USB-enheder	A 2,4
Tilslutning varmeelement Opvarmeligt arbejdstøj

1 609 92A 7F7 | (28.06.2022) Bosch Power Tools

Dansk | 61

- Udgangsspænding V= 12
- Udgangsstrøm B)	A 1,2
Maks. tilladt længde USB-kabel m 1,5
Anbefalet omgivelsestemperatur ved op-ladning	°C 0 ... +35
Tilladt omgivelsestemperatur ved drift C) og ved opbevaring	°C -20 ... +50
Anbefalede akkuer D)	GBA 18V...ProCORE18V...
Anbefalede ladere GAL 18...	GAX 18...GAL 36...

A) Den faktiske udgangsstrøm er afhængig af den tilsluttede USB-enhed.

B) Den faktiske udgangsstrøm er afhængig af indstillingen af det opvarmelige arbejdstøj.

C) Begrænset ydelse ved temperaturer <0 °C.

D) Følgende akkuer må ikke bruges sammen med akku-adapteren:

-1607A350BG

- 1 607 A35 0MA

- 1 607 A35 0MR

- 1 607 A35 0M0

-2607336815

-2607337069

- 1 607 A35 0AN

- 1 607 A35 0ET

Akku

Isætning og udtagning af akku (se billede A1-A2)

▶ Brug ikke vold, när du isætter akkuen. Batteriet er konstrueret, så det kun kan sættes i batteriadapteren på én måde.

Når du skal isætte batteriet (6), skal du skubbe batteriet ind i batteriadapteren (1) imod anslag.

Når du skal tage batteriet ud (6), skal du trykke på oplåsningsknapperne (7) på batteriet og trække det ud af batteriadapteren (1).

62 | Dansk

Akku-ladetilstandsindikator

De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er standset.

Tryk på tasten til ladetilstandsindikatoren eller for at få vist ladetilstanden. Dette er også muligt, när akkuen er taget ud.

Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstandsindikatoren, er akkuen defekt og skal udskiftes.

Akku-type GBA 18V...

LED Kapacitet

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akku en i et temperaturområde fra -20 °C til 50 °C. Opbevar ikke akku en i bilen f.eks. om sommeren.

Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Brug

Opladning af eksterne USB-enheder (se billede B)

Ved hjælp af USB-tilslutningerne på akku-adapteren (1) kan du forlænge akku-driftstiden for forskellige akku-drevne USB-enheder som f.eks. mobiltelefoner, mp3-afspillere eller tablets.

▶ Sørg for, at den eksterne USB-enhed kan oplades med USB-tilslutningen på batteriopladeren. Se her angivelserne under „Tekniske data“.

• Sæt ladekablet fra USB-enheden ind i USB-bøsningen (2) på akku-adapteren (1).
• Tryk på tænd-knappen (5) for at aktivere akku-adapteren. Tænd-knappen (5) lyser. Hvis der ikke er tilsluttet noget ladekabel, deaktiveres USB-tilslutningerne automatisk efter 30 sekunder. Tænd-knappen (5) slukker.

For at spare energi deaktiveres USB-tilslutningerne automatisk, när opladningen er afsluttet.

Tilslutning af varmeelement (se billede B)

• Sæt tilslutningsstikket fra varmeelementet i bøsningen (3) på akku-adapteren (1).
• Tryk på tænd-knappen (5) for at aktivere akku-adapteren. Tænd-knappen (5) lyser. Foretag indstillingen på det opvarmelige arbejdstøj. Følg brugsanvisningen til det opvarmelige arbejdstøj.
• Skub akku-adapteren (1) ind i lommen i beklædningsgenstanden, som er beregnet til det, eller hægt akku-adapteren fast i bæltet med bælteklipsen (4).

Afhjælpning af fejl

Problem Afhjælpning

Eksterne USB-enheder kan ikke oplades i USB-tilslutningen.

Opladning af akku

Forbind ladekablet på den eksterne enhed med USB-bøsningen (2) på akku-adapteren (1). Aktivér akku-adapteren (1) med tænd-knappen (5).

64 | Dansk

Problem Afhjælpning

	Den eksterne USB-enhed kan ikke oplades med USB-tilslutningen på akku-adapteren (overhold angivelserne under "Tekniske data"A).
Varmeelement opvarmes ikke. Opladning af akku
Beklædningsgenstanden opvar-mes ikke,ogden eksterne USB-enhed oplades ikke.	Tag akkuen ud af adapteren.
	Vent 10 sekunder
	Sæt akkuen i adapteren igen.

A) Mange eksterne USB-enheder kan ikke oplades med batteriadapteren, selvom de tekniske data stemmer overens.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Li-ion-akkuerne er omfattet af kravene, der er fastsat for transport af farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsektspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

Elapparater, akkuer/batterier, tilbehør og emballage skal bortskaffes miljømæssigt korrekt, så de kan genanvendes.

Smid ikke el-apparater og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-apparater, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet Transport (se "Transport", Side 65).

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Batteriadapter GAA 18V-48
Artikkelnummer	1 600 A02 C..
USB-inngang 2 x type A
– Utgangsspenning V= 5
– UtgangsstrømA)ved 1 USB-enhet A 2,4
– UtgangsstrømA)per USB-inngang ved 2 USB-enheter	A 2,4
Tilkobling for varmeelement Oppvarmbart arbeidstøy
– Utgangsspenning V= 12
– UtgangsstrømB)	A 1,2
Maks. tillatt lengde på USB-kabel m 1,5
Anbefalt omgivelsestemperatur ved lading °C 0 ... +35
Tillatt omgivelsestemperatur under driftC)og ved lagring	°C -20 ... +50
Anbefalte batterierD)
	GBA 18V...ProCORE18V...

Dette er mulig også när batteriet er tatt ut.

Batteriet må oppbevares ved temperatur fra -20 °C til 50 °C. Du må for eksempel ikke la det ligge i bilen om sommeren.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Følg anvisningene om kassering.

Bruk

Lade eksterne USB-enheter (se bilde B)

Koble til varmeelement (se bilde B)
