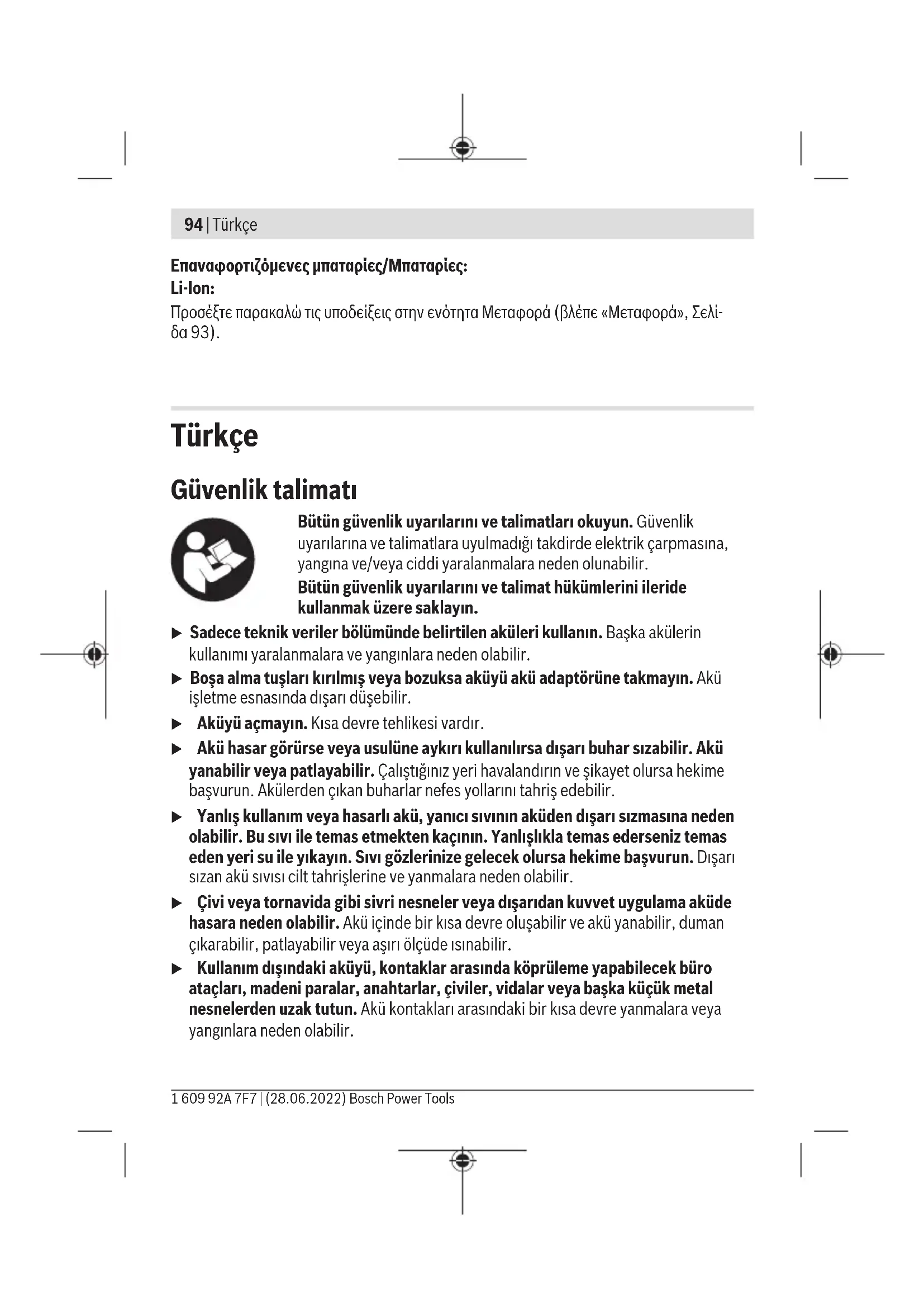

KULLANIM KILAVUZU GAA 18V48 Professional BOSCH
tr Orijinal işletme talimatı
Bütün güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarına ve talimatlara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.
Bütün güvenlik uyarılarını ve talimat hükümlerini ileride kullanmak üzere saklayın.
▶ Sadece teknik veriler bölümünde belirtilen aküleri kullanın. Başka akülerin kullanımı yaralanmalara ve yangınlara neden olabilir.
▶ Boşa alma tuşları kırılmış veya bozuksa aküyü akü adaptörüne takmayın. Akü işletme esnasında dışarı düşebilir.
▶ Aküyü açmayın. Kısa devre tehlikesi vardır.
Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
▶ Yanlış kullanım veya hasarlı akü, yanıcı sıvının aküden dışarı sizmasına neden olabilir. Bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas ederseniz temas eden yeri su ile yıkayın. Sıvı gözlerinize gelecek olursa hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Kullanım dışındaki aküyü, kontaklar arasında köprüleme yapabilecek büro ataçları, madeni paralar, anahtarlar, civiler, vidalar veya başka küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.
Ürün ve performans açıklaması
Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir. Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.
Usulüne uygun kullanım
Akü adaptörü gerilim kaynağı olarak bir Bosch 18 V Lityum İyon akünün takılmasında kullanılır. Akü adaptörü ile aynı anda azami iki USB cihazı ve bir ısıtmalı ceket rezistansı gerilimle beslenebilir.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.
(1) Akü adaptörü
(2) USB soketi
(3) Isitmalı ceket isitma elemanının bağlantı fişinin takılması için soket
(4) Kemere takma klipsi
(5) Akü adaptörünü etkinleştirmek için açma tuşu
(6) Akü ^a)
(7) Akü boşa alma düğmesi
a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
Teknik veriler
| Akü adaptörü GAA 18V-48 | ||
| Malzeme numarası | 1 600 A02 C.. | |
| USB bağlantısı 2 x Tip A | ||
| - Çıkış gerilimi V= 5 | ||
Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)
96 | Türkçe
Akü adaptörü GAA 18V-48
| - Çıkış akımı A) 1 USB cihazında A 2,4 | |
| - Çıkış akımı A) 2 USB cihazında her USB bağlantı noktası başına | A 2,4 |
| Rezistans bağlantısı Isitılabilir iş kıyafeti | |
| - Çıkış gerilimi V= 12 | |
| - Çıkış akımı B) | A 1,2 |
| İzin verilen maksimum USB kablosu uzunluğu | m 1,5 |
| Şarj sırasında önerilen ortam sıcaklığı °C 0 ... +35 | |
| Çalışma sırasında C) ve depolamada izin verilen ortam sıcaklığı | °C -20 ... +50 |
| Tavsiye edilen aküler D) | GBA 18V...ProCORE18V... |
| Tavsiye edilen şarj cihazları GAL 18... | GAX 18...GAL 36... |
A) Gerçek çıkış akımı bağlanmış olan USB cihazına bağlıdır.
B) Gerçek çıkış akımı ısıtılabilir iş kıyafetinin ayarına bağlıdır.
C) <0 °C sicaklıklarda sınırlı performans
D) Aşağıdaki aküler akü adaptörüyle kullanılamaz:
-1607A350BG
-1607A350MA
-1607A350MR
-1607A350M0
-2607336815
-2607337069
-1607A350AN
-1607A350ET
Akü
Akünün takılması ve çıkarılması (Bakınız: Resimler A1 - A2)
- Aküyü takarken zor kullanmayın. Akü, akü adaptörüne sadece doğru pozisyonda takılabilecek biçimde tasarlanmıştır.
Aküyü takmak (6) için aküyü akü adaptörüne (1) sonuna kadar itin.
1 609 92A 7F7 | (28.06.2022) Bosch Power Tools
Aküyü çıkarmak (6) için boşa alma tuşlarına (7) basın ve aküyü akü adaptöründen (1) çekerek çıkarın.
Akü şarj durumu göstergesi
Akü şarj durumu göstergesinin yeşil LED'leri akünün şarj durumunu gösterir. Güvenlik nedenleriyle şarj durumu sadece elektrikli el aleti dururken sorgulanabilir.
Şarj durumunu görmek için şarj durumu göstergesi tuşları ⓥa da üzerine basın. Bu, akü çıkarılmış durumda da mümkündür.
Şarj durumu göstergesi tuşuna basıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.
Akü tipi GBA 18V...
LED Kapasite
| Sürekli ışık 3 × yeşil %60–100 |
| Sürekli ışık 2 × yeşil %30–60 |
| Sürekli ışık 1 × yeşil %5–30 |
| Yanıp sönen ışık 1 × yeşil %0–5 |
Akü tipi ProCORE18V...
LED Kapasite
| Sürekli ışık 5 × yeşil %80-100 |
| Sürekli ışık 4 × yeşil %60-80 |
| Sürekli ışık 3 × yeşil %40-60 |
| Sürekli ışık 2 × yeşil %20-40 |
| Sürekli ışık 1 × yeşil %5-20 |
| Yanıp sönen ışık 1 × yeşil %0-5 |
Akünün optimum verimle kullanılmasına ilişkin açıklamalar
Aküyü nemden ve sudan koruyun.
98 | Türkçe
Aküyü sadece -20^ ile 50^ arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.
Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.
Tasfiye konusundaki talimat hükümlerine uyun.
Çalışma
Harici USB cihazlarının şarjı (bkz. resim B)
Akü adaptöründeki (1) USB bağlantılarının yardımı ile örneğin cep telefonu, MP3 çalar veya tablet PC gibi akü ile çalışan çeşitli USB cihazlarındaki akü ömrünü uzatabilirsiniz.
Harici USB cihazınızın akü adaptöründeki USB bağlantısı ile şarj edilebileceğinden emin olun. Bu konuda „Teknik veriler“ bölümünde belirtilenlere uyun.
- USB cihazınızın şarj kablosunu, akü adaptöründeki (1) USB soketine (2) takın.
- Akü adaptörünü etkinleştirmek için açma tuşuna (5) basın. Açma tuşu (5) yanar. Şarj kablosunun bağlı olmaması halinde, USB bağlantılarının etkinliği 30 saniye içinde otomatik olarak kaldırılır. Açma tuşu (5) söner.
Enerjiden tasarruf etmek için, USB bağlantı noktalarının etkinliği şarj işlemi tamamlandıktan sonra otomatik olarak kaldırılır.
Isıtma elemanının bağlanması (bkz. resim B)
– Isıtma elemanının bağlantı fişini akü adaptöründeki (1) sokete (3) takın.
- Akü adaptörünü etkinleştirmek için açma tuşuna (5) basın. Açma tuşu (5) yanar. Isıtilabilir iş kıyafetinin ayarını yapın. Isıtilabilir iş kıyafetinin kullanma kılavuzunu dikkate alın.
- Akü adaptörünü (1) giyside bunun için öngörülmüş olan cebe yerleştirin veya akü adaptörünü kemere takma klipsi (4) ile kemerinize takın.
Arızaların giderilmesi
Sorun Çözüm
Harici USB cihazı USB bağlantısı ile şarj edilemiyor.
Akünün şarj edilmesi
Sorun Çözüm
| Harici USB cihazının şarj kablosunu akü adaptöründeki (1) USB soketine (2) takın. Akü adaptörünü (1) açma tuşu (5) ile etkinleştirin. | |
| Harici USB cihazı akü adaptöründeki USB bağlantısı ile şarj edilemez ("Teknik veriler" bölümünde belirtilenlere uyun ^A) ). | |
| Isıtma elemanı ısınmıyor. Akünün şarj edilmesi | |
| Kıyafet ısıtılmaz ve harici USB cihazı şarj edilmez. | Isıtma elemanının kablosunu akü adaptöründeki (1) sokete (2) takın. Akü adaptörünü (1) açma tuşu (5) ile etkinleştirin. |
| Akü adaptörden çıkarılmalıdır. | |
| 10 saniye beklenmelidir | |
| Akü tekrar adaptöre takılmalıdır. | |
A) Bazı harici USB cihazları teknik verilere uygun olmalarına rağmen bu akü adaptörü ile şarj edilemez.
Bakım ve servis
Müşteri servisi ve uygulama danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com
Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.
Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.
Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.
Türkiye
Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.
Tersane cd. Zencefil Sok.No:6 Karaköy
Beyoğlu / İstanbul
Tel.: +90 212 2974320
Fax: +90 212 2507200
E-mail: info@marmarabps.com
100 | Türkçe
Bağrı açıklar Oto Elektrik
Motorlu Sanayi Çarşısı Doğruer Sk. No:9
Selçuklu / Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
Fax: +90 332 2363492
E-mail: bagriaciklarotoelektrik@gmail.com
Akgül Motor Bobinaj San. Ve Tİc. Ltd. Şti
Alaaddinbey Mahallesi 637. Sokak No:48/C
Nilüfer / Bursa
Tel: +90 224 443 54 24
Fax: +90 224 271 00 86
E-mail: info@akgulbobinaj.com
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kocasinan / KAYSERİ
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax: +90 352 3206242
E-mail: gunay@ankarali.com.tr
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24/C
Canik / Samsun
Tel.: +90 362 2289090
Fax: +90 362 2289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.
10021 Sok. No: 11 AOSB
Çiğli / İzmir
Tel.: +90232 3768074
Fax: +90 232 3768075
E-mail: boschservis@aygem.com.tr
Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.
Karaağaç Mah. Sümerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax: +90 446 2240132
E-mail: bilgi@korfezelektrik.com.tr
Türkçe | 101
Bosch Sanayi ve Ticaret A.Ş.
Elektrikli El Aletleri
Aydinevler Mah. İnönü Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-İstanbul
Tel.: 444 80 10
Fax: +90 216 432 00 82
E-mail: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 İskitler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax: +90 312 3410203
E-mail: bulsanbobinaj@gmail.com
Çözüm Bobinaj
Küsget San.Sit.A Blok 11Nolu Cd.No:49/A
Şehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax: +90 342 2351508
E-mail: cozumbobinaj2@hotmail.com
Onarım Bobinaj
Raif Paşa Caddesi Çay Mahallesi No:67
İskenderun / HATAY
Tel:+90 326 613 75 46
E-mail: onarim_bobinaj31@mynet.com
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
İşleri Bölümü 663 Sk. No:18
Murat Paşa / Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax: +90 242 3341980
E-mail: info@fazmakina.com.tr
Günsah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti
Beylikdüzü Sanayi Sit. No: 210
Beylikdüzü / İstanbul
102 | Türkçe
Tel.: +90 212 8720066
Fax: +90 212 8724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.
Ege İş Merkezi 1201/4 Sok. No: 4/B
Yenişehir / İzmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax: +90 232 4573719
E-mail: info@sezmenbobinaj.com.tr
Üstündağ Bobinaj ve Soğutma Sanayi
Nusretiye Mah. Boyacılar Aralığı No: 9
Çorlu / Tekirdağ
Tel.: +90 282 6512884
Fax: +90 282 6521966
E-mail: info@ustundagsogutma.com
İŞIKLAR ELEKTRİK BOBİNAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez / ADANA
Tel.: +90 322 359 97 10 - 352 13 79
Fax: +90 322 359 13 23
E-mail: isiklar@isiklarelektrik.com
Diğer servis adreslerini şurada bulabilirsiniz:
Lityum iyon aküler tehlikeli madde taşıma yönetmeliğine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.
Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.
Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.
Tasfiye
Elektrikli el aletleri, aküler/piller, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri kazanım merkezine yollanmalıdır.
Bahçe aletlerini ve aküleri/pilleri evsel çöplerin içine atmayın!
Sadece AB ülkeleri için:
Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış elektrikli cihazlar ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir.
Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
Aküler/bataryalar:
Lityum Iyon:
Lütfen nakliye (Bakınız „Nakliye“, Sayfa 102) bölümündeki talimata uyun.
