NÁVOD NA OBSLUHU GAA 18V48 Professional BOSCH

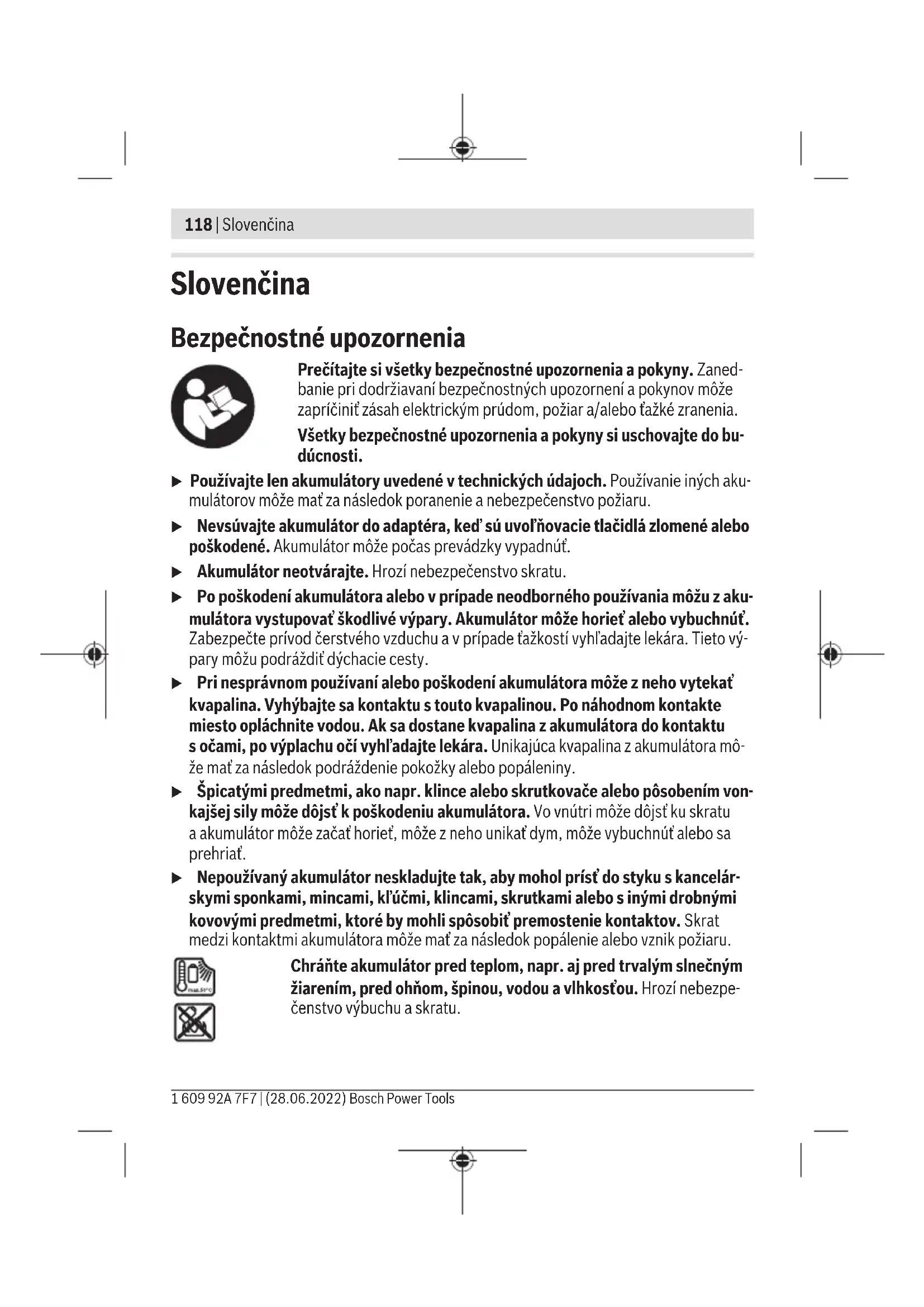

Slovenčina ...... Stránka 118

Popis výrobku a výkonu

Bezpečnostné upozornenia

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie pri dodržiavaní bezpečnostných upozornení a pokynov môže zapríčinit zásah elektrickým prúdom, požiar a/alebo tǎžké zranenia.

Všetky bezpečnostné upozornenia a pokyny si uschovajte do bu- dúcnosti.

▶ Používajte len akumulátory uvedené v technických údajoch. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
▶ Nevsúvajte akumulátor do adaptéra, ked’ sú uvolňovacie tlačidlá zlomené alebo poškodené. Akumulátor môže počas prevádzky vypadnút.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovat' škodlivé výpary. Akumulátor môže horieť alebo vybuchnúť. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhl'adajte lekára. Tieto výpary môžu podráždiť dýchacie cesty.
▶ Pri nesprávnom používaní alebo poškodení akumulátora môže z neho vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhl’adajte lekára. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo popáleniny.
- Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Vo vnútri môže dôjst' ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat'.
Nepoužívaný akumulátor neskladujte tak, aby mohol príst do styku s kancelárskymi sponkami, mincami, klúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Akumulátorový adaptér slúži na vloženie lítiovo-iónového akumulátora Bosch s napätím 18 V ako zdroja napätia. S akumulátorovým adaptérom môžete súčasne napájať napätím maximálne dve USB zariadenia a jeden vyhrievací článok pre vyhrievanú bundu.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Adaptér akumulátora GAA 18V-48
Vecné číslo	1 600 A02 C..
USB prípojka 2 x Typ A
– Výstupné napätie V= 5
– Výstupný prúd ^A) pri 1 USB zariadení A 2,4
– Výstupný prúd ^A) pre každý USB port pri 2 USB zariadeniach	A 2,4
Prípojka vyhrievacieho článku Vyhrievané pracovné ob-	lečenie

Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)

120 | Slovenčina

Adaptér akumulátora GAA 18V-48

– Výstupné napätie V= 12
– Výstupný prúd B)	A 1,2
Max. prípustná dĺžka USB kábla m 1,5
Odporúčaná teplota prostredia pri nabíjaní °C 0 ... +35
Povolená teplota okolia pri prevádzke C) a pri skladovaní	°C -20 ... +50
Odporúčané akumulátory D)	GBA 18V...ProCORE18V...
Odporúčané nabíjačky GAL 18...	GAX 18...GAL 36...

A) Skutočný výstupný prúd závisí od pripojeného USB zariadenia.

B) Skutočný výstupný prúd závisí od nastavenia vyhrievaného pracovného oblečenia.

C) Obmedzený výkon pri teplotách <0 °C.

D) S týmto adaptérom akumulátora sa nesmú používať nasledujúce akumulátory:

-1607A350BG

- 1 607 A35 0MA

- 1 607 A35 0MR

-1607A350M0

-2607336815

-2607337069

-1607A350AN

- 1 607 A35 0ET

Akumulátor

Vkladanie a vyberanie akumulátora (pozri obrázky A1–A2)

▶ Pri vkladaní akumulátora nepoužívajte násilie. Akumulátor je skonštruovaný tak, aby sa dal vsunút do adaptéra len v správnej polohe.

Na vloženie akumulátora (6) zasuňte akumulátor až na doraz do akumulátorového adap-téra (1).

Ak chcete akumulátor (6) vybrat', stlačte uvolňovacie tlačidlá (7) na akumulátore a vytiahnite ho z adaptéra (1).

Indikácia stavu nabitia akumulátora

Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zistovanie stavu nabitia možné len vtedy, ked'je elektrické náradie zastavené.

Stlačte tlačidlo pre indikáciu stavu nabitia alebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, ked' je akumulátor vybratý.

Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.

Typ akumulátora GBA 18V...

LED Kapacita

Trvalé svietenie 3× zelená 60–100 %

Trvalé svietenie 2× zelená 30–60 %

Trvalé svietenie 1× zelená 5–30 %

Blikanie 1× zelená 0–5 %

Typ akumulátora ProCORE18V...

LED Kapacita

Trvalé svietenie 5× zelená 80–100 %

Trvalé svietenie 4× zelená 60–80 %

Trvalé svietenie 3× zelená 40–60 %

Trvalé svietenie 2× zelená 20–40 %

Trvalé svietenie 1× zelená 5–20 %

Blikanie 1× zelená 0–5 %

Pokyny na optimálne zaobchádzanie s akumulátorom

Chráňte akumulátor pred vlhkostou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu od -20^ do 50^ . Nenechávajte akumulátor napríklad v lete položený v automobile.

122 | Slovenčina

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom. Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Prevádzka

Nabíjanie externých USB zariadení (pozri obrázok B)

Pomocou USB prípojok na akumulátorovom adaptéri (1) môžete predlížit čas chodu rôznych USB zariadení napájaných z akumulátora, ako je napríklad mobilný telefón, MP3 prehrávač alebo PC tablet.

Uistite sa, že vaše externé USB zariadenie s USB prípojkou sa môže nabíjať na akumulátorovom adaptéri. Venujte pritom pozornosť údajom uvedeným v časti Technické údaje.
– Zasuňte nabíjací kábel vášho USB zariadenia do USB zásuvky (2) na akumulátorovom adaptéri (1).
– Stlačte tlačidlo vypínača (5), aby ste aktivovali akumulátorový adaptér. Tlačidlo vypínača (5) svieti.
Ked' nie je pripojený žiadny nabíjací kábel, po 30 sekundách sa USB prípojky automaticky deaktivujú. Tlačidlo vypínača (5) zhasne.

Kvôli úspore energie sa po ukončení nabíjania USB prípojky automaticky deaktivujú.

Pripojenie vyhrievacieho článku (pozri obrázok B)

Externé USB zariadenie sa nedá nabíjať na USB prípojke.

Nabite akumulátor

Slovenčina | 123

Problém Pomoc

	Pripojte nabíjací kábel externého USB zariadenia do USB zásuvky (2) na akumulátorovom adaptéri (1). Zapnite akumulátorový adaptér (1) tlačidlom vypínača (5).
	Externé USB zariadenie nemožno nabíjať s využitím USB prípojky na akumulátorovom adaptéri (venujte pozornosť údajom uvedeným v časti Technické údaje ^A) ).
Vyhrievací článok sa nezohrieva. Nabite akumulátor
	Kábel vyhrievacieho článku pripojte do zásuvky (2) na akumulátorovom adaptéri (1). Zapnite akumulátorový adaptér (1) tlačidlom vypínača (5).
Odev sa nevyhrieva a externé USB zariadenie sa nenabíja.	Vyberte akumulátor z adaptéra.
	Počkajte 10 sekúnd
	Akumulátor opät’vložte do adaptéra.

A) Niektoré externé USB zariadenia sa ani napriek zhode technických údajov nedajú nabíjať s použitím tohto akumulátorového adaptéra.

Údržba a servis

Zákaznícka služba a poradenstvo ohl'adom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)

124 | Slovenčina

Đalšie adresy servisov nájdete na:

Lítiovo-iónové akumulátory podliehajú nariadeniam o nebezpečných nákladoch. Tieto akumulátory smie používatel' náradia prepravovať po cestách bez d'alších opatrení.

Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Elektrické náradie, akumulátory/batérie, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Podl'a európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podl'a jej transpozície v národnom práve sa musia už nepoužitel'né elektrické zariadenia a, podl'a európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v odseku Preprava (pozri „Transport“, Stránka 124).
