РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GAA 18V48 Professional BOSCH

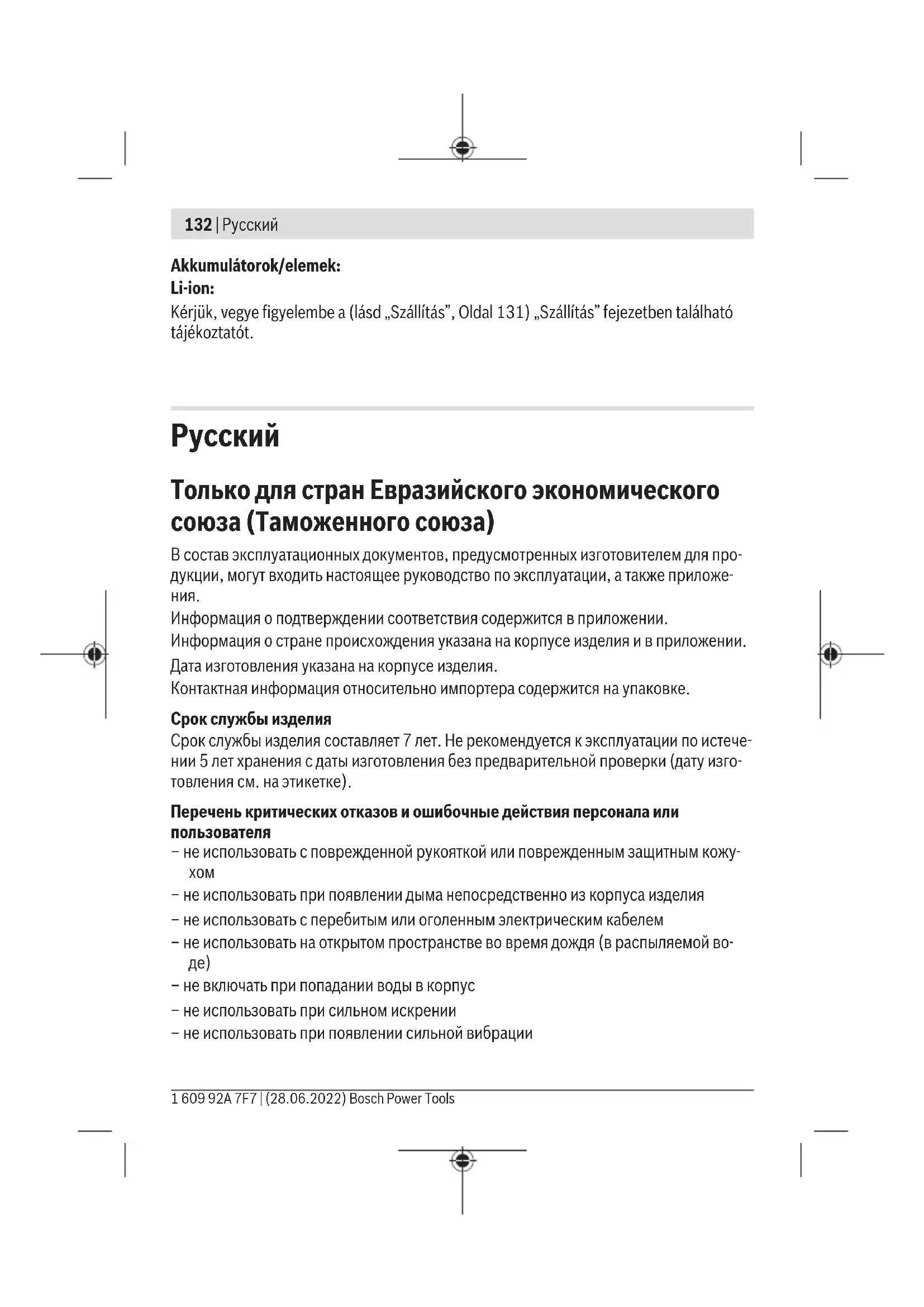

Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотренных изготовителем для про- дукции, могут входить настоящее руководство по эксплуатации, а также приложе-

Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на корпусе изделия. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истече- нии 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или поврежденным защитным кожу-

– не использовать при появлении дыма непосредственно из корпуса изделия – не использовать с перебитым или оголенным электрическим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой во-

– не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsРусский | 133 Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздей- ствия солнечных лучей – при хранении необходимо избегать резкого перепада температур – хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ15150-69 (Усло- вие1) Транспортировка – категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование любого вида техники, ра- ботающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ 15150-69 (Условие 5) Указания по технике безопасности Прочтите все указания и инструкции по технике безопасно- сти. Несоблюдение указаний по технике безопасности и инструк- ций может привести к поражению электрическим током, пожару и/или тяжелым травмам. Сохраняйте эти инструкции и указания для будущего исполь-

u Используйте только указанные в технических характеристиках аккумулято- ры. Использование других аккумуляторных батарей может приводить к химиче- ским ожогам и создавать опасность пожара. u Не вставляйте аккумуляторную батарею в адаптер, если кнопки разблоки- ровки поломались или неисправны. Аккумуляторная батарея может время ра- боты выпасть. Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)134 | Русский u Не вскрывайте аккумулятор. При этом возникает опасность короткого замыка-

u При повреждении и ненадлежащем использовании аккумулятора может вы- делиться газ. Аккумулятор может возгораться или взрываться.Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попадет в глаза, то дополни- тельно обратитесь за помощью к врачу. Вытекающая аккумуляторная жид- кость может привести к раздражению кожи или к ожогам. u Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это мо- жет привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи. u Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, ко- торые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или пожару. Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, грязи, во- ды и влаги. Существует опасность взрыва и короткого замыка-

Описание продукта и услуг Прочтите все указания и инструкции по технике безопасно- сти. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению электрическим то- ком, пожару и/или тяжелым травмам. Пожалуйста, соблюдайте иллюстрации в начале руководства по эксплуатации. Применение по назначению Адаптер для аккумулятора служит для использования литий-ионного аккумулятора Bosch 18 В в качестве источника питания. Через адаптер для аккумулятора можно одновременно подавать питание максимум на два устройства USB и один нагрева- тельный элемент для куртки с обогревом. 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsРусский | 135 Изображенные составные части Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями. (1) Адаптер для аккумулятора (2) Гнездо USB (3) Гнездо для штекера нагревательного элемента куртки с обогревом (4) Пружинный зажим для пояса (5) Кнопка включения для активации адаптера для аккумулятора (6) Аккумулятор

(7) Кнопка разблокировки аккумулятора

Изображенные или описанные принадлежности не входят в стандартный объем по- ставки. Полный ассортимент принадлежностей Вы найдете в нашей программе при- надлежностей. Технические данные Адаптер для аккумулятора GAA 18V-48 Товарный номер 1600A02C.. Разъем USB 2 x Тип A – Выходное напряжение В= 5 – Выходной ток

A 2,4 – Выходной ток

на каждый USB-порт прибора с 2 USB-разъемами A 2,4 Подключение нагревательного элемента Рабочая одежда с подогре-

– Выходное напряжение В= 12 – Выходной ток

A 1,2 Макс. допустимая длина USB-кабеля м 1,5 Рекомендуемая температура внешней среды во время зарядки °C 0...+35 Допустимая температура окружающей среды во время эксплуатации

мя хранения °C –20...+50 Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)136 | Русский Адаптер для аккумулятора GAA 18V-48 Рекомендуемые аккумуляторы

GBA 18V... ProCORE18V... Рекомендуемые зарядные устройства GAL 18... GAX 18... GAL 36... A) Фактический выходной ток зависит от подключенного по USB устройства. B) Фактический выходной ток зависит от настройки рабочей одежды с обогревом. C) Ограниченная мощность при температуре <0 °C. D) Следующие аккумуляторы нельзя использовать с адаптером для аккумулятора: – 1607A350BG – 1607A350MA – 1607A350MR – 1607A350M0 – 2607336815 – 2607337069 – 1607A350AN – 1607A350ET Аккумулятор Установка и снятие аккумулятора (см. рис.A1–A2) u При установке аккумуляторной батареи не применяйте силу. Аккумуляторная батарея устроена таким образом, что она становится в адаптер только в правиль- ном положении. Чтобы вставить аккумуляторную батарею (6), установите ее до упора в адаптер для аккумулятора (1). Чтобы извлечь аккумуляторную батарею (6), нажмите на кнопки разблокировки (7) на аккумуляторе и извлеките ее из адаптера для аккумулятора(1). Индикатор заряженности аккумуляторной батареи Зеленые светодиоды на индикаторе заряженности аккумулятора показывают уро- вень его заряда. По причинам безопасности индикатор заряженности активен толь- ко в состоянии покоя электроинструмента. Нажмите кнопку индикатора заряженности аккумуляторной батареи или , что- бы отобразить степень заряженности аккумуляторной батареи. Это возможно также и при извлеченной аккумуляторной батарее. 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsРусский | 137 Если после нажатия на кнопку индикатора заряженности аккумуляторной батареи не загорается ни один светодиодный индикатор, аккумулятор неисправен и должен быть заменен. Тип аккумулятора GBA 18V... Светодиод Емкость Непрерывный свет 3зеленых светодиодов 60–100% Непрерывный свет 2зеленых светодиодов 30–60% Непрерывный свет 1зеленого светодиода 5–30% Мигающий свет 1зеленого светодиода 0–5% Тип аккумулятора ProCORE18V... Светодиод Емкость Непрерывный свет 5зеленых светодиодов 80–100% Непрерывный свет 4зеленых светодиодов 60–80% Непрерывный свет 3зеленых светодиодов 40–60% Непрерывный свет 2зеленых светодиодов 20–40% Непрерывный свет 1зеленого светодиода 5–20% Мигающий свет 1зеленого светодиода 0–5% Указания по оптимальному обращению с аккумулятором Защищайте аккумулятор от влаги и воды. Храните аккумулятор только в диапазоне температур от −20 °C до 50 °C. Не остав- ляйте аккумулятор летом в автомобиле. Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, су- хой и чистой кисточкой. Значительное сокращение продолжительности работы после заряда свидетельству- ет о старении аккумулятора и указывает на необходимость его замены. Учитывайте указания по утилизации. Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)138 | Русский Эксплуатация Зарядка внешних устройств с разъемом USB (см. рис.B) Через разъем USB на адаптере для аккумулятора(1) можно продлевать время ра- боты аккумуляторной батареи различных устройств, работающих от аккумулятора, например, мобильных телефонов или MP3-плееров и электронных планшетов. u Удостоверьтесь, что внешнее устройство с USB можно заряжать через разъ- ем USB на адаптере для аккумуляторной батареи. Примите во внимание ин- формацию, представленную в «Технических данных». – Подключите зарядный кабель устройства USB к разъему USB(2) на адаптере для аккумуляторной батареи(1). – Нажмите кнопку включения(5) для активации адаптера для аккумулятора. Заго- рается кнопка включения(5). Если зарядный кабель не подключен, разъем USB автоматически отключается прим. через 30секунд. Кнопка включения(5) гаснет. В целях экономии электроэнергии USB-разъемы автоматически отключаются после завершения процесса зарядки. Подключение нагревательного элемента (см. рис.B) – Вставьте соединительный штекер нагревательного элемента в гнездо(3) на адаптере для аккумуляторной батареи(1). – Нажмите кнопку включения(5) для активации адаптера для аккумулятора. Заго- рается кнопка включения(5). Произведите настройки для рабочей одежды с обогревом. Соблюдайте руко- водство по эксплуатации рабочей одежды с обогревом. – Вставьте адаптер для аккумуляторной батареи(1) в предусмотренный для этого карман в предмете одежды или закрепите адаптер для аккумуляторной батареи с помощью пружинного зажима(4) на поясе. Устранение неисправностей Проблема Устранение Внешнее устройство с USB не может заряжаться через разъем USB. Зарядка аккумулятора Подключите зарядный кабель внешнего устрой- ства к разъему USB(2) на адаптере для аккумуля- торной батареи(1). Активируйте адаптер для 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsРусский | 139 Проблема Устранение аккумулятора(1) нажатием кнопки включения(5). Внешнее устройство с USB не может заряжаться через разъем USB на адаптере для аккумулятора (примите во внимание информацию, содержащу- юся в разделе «Технические данные»

Нагревательный элемент не на-

Зарядка аккумулятора Подсоедините кабель нагревательного элемента к гнезду(2) на адаптере для аккумулятора(1). Активируйте адаптер для аккумулятора(1) нажа- тием кнопки включения(5). Одежда не нагревается и внеш- нее устройство с USB не заряжа-

Извлеките аккумулятор из адаптера. Подождите 10секунд Снова вставьте аккумулятор в адаптер. A) Некоторые внешние устройства с USB не заряжаются от этого адаптера для аккумулятор- ных батарей несмотря на соответствие технических данных. Техобслуживание и сервис Сервис и консультирование по вопросам применения Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением де- латей и информацию по запчастям можно посмотреть также по адресу: www.bosch- pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет исполь- зования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-знач- ный товарный номер по заводской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требо- ваний и норм изготовителя про- изводятся на территории всех стран только в фир- менных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)140 | Русский к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: [phone] E-Mail: [e-mail] www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses Транспортировка На литий-ионные аккумуляторные батареи распространяются требования в отноше- нии транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюде- ния дополнительных норм. При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркиров- ке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповрежденным корпусом. За- клейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки. Пожалуйста, соблюдайте также возможные допол- нительные национальные предписания.

Электроинструменты, аккумуляторы/батарейки, принадлежности и упа- ковку нужно сдавать на экологически чистую утилизацию. Не выбрасывайте электроинструменты и аккумуляторные батареи/бата- рейки в бытовой мусор! Только для стран-членовЕС: В соответствии с европейской директивой 2012/19/ЕU об отработанных электриче- ских и электронных приборах и ее преобразованием в национальное законодатель- ство вышедшие из употребления электроинструменты и в соответствии с европей- 1 609 92A 7F7 | (28.06.2022) Bosch Power ToolsУкраїнська | 141 ской директивой 2006/66/EС дефектные или отслужившие свой срок аккумулятор- ные батареи/батарейки должны собираться раздельно и сдаваться на экологически чистую рекуперацию. При неправильной утилизации отработанные электрические и электронные прибо- ры могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ. Аккумуляторы/батареи: Литий-ионные: Пожалуйста, учитывайте указания в разделе Транспортировка (см. „Транспортиров- ка“, Страница140).
