MANUAL DE USUARIO GAA 18V48 Professional BOSCH

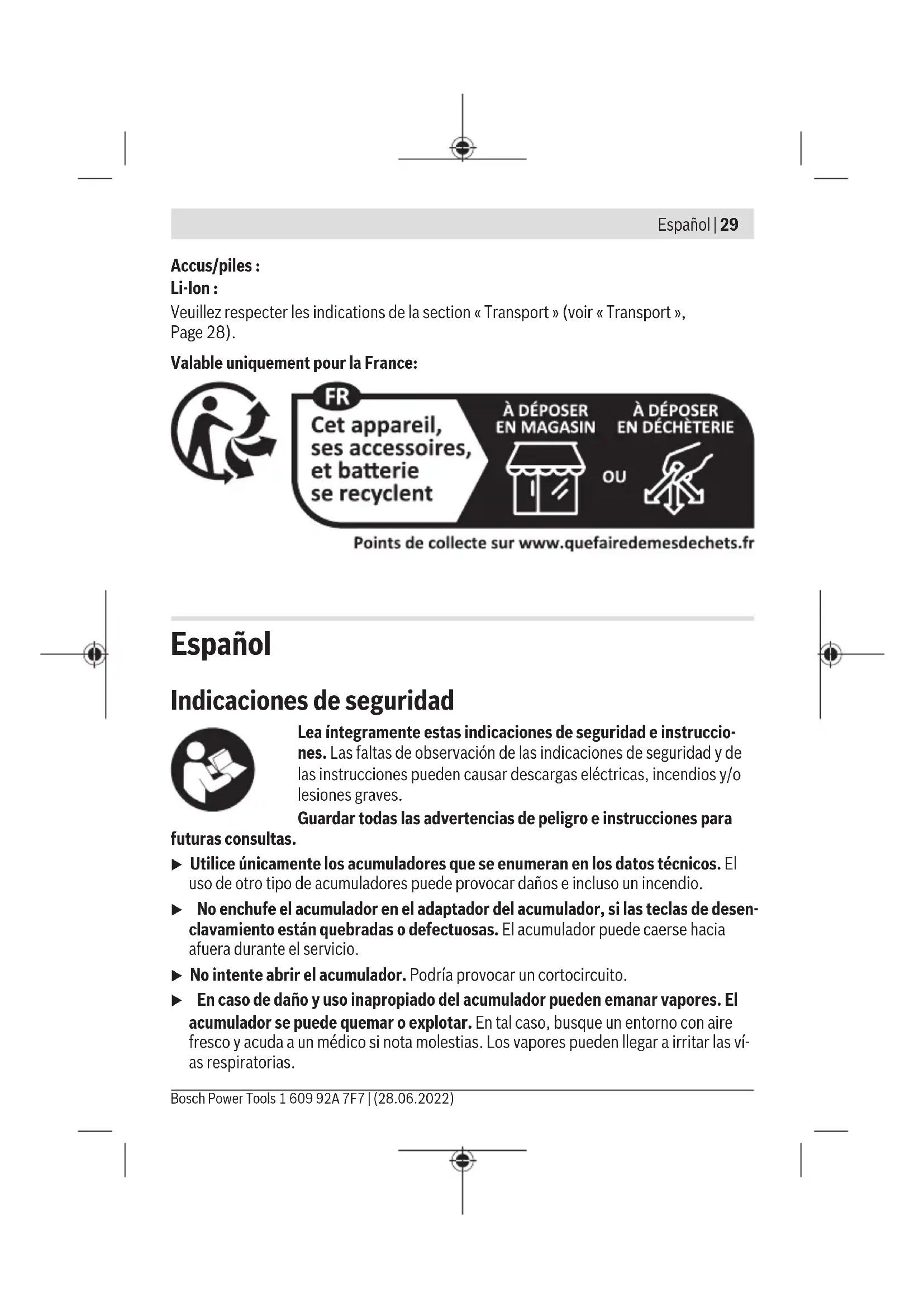

Español.... Página 29
Indicaciones de seguridad
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
Guardar todas las advertencias de peligro e instrucciones para
futuras consultas.
▶ Utilice únicamente los acumuladores que se enumeran en los datos técnicos. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
No enchufe el acumulador en el adaptador del acumulador, si las teclas de desen-clavamiento están quebradas o defectuosas. El acumulador puede caerse hacia afuera durante el servicio.
▶ No intente abrir el acumulador. Podría provocar un cortocircuito.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
30 | Español
En el caso de una aplicación incorrecta o con un acumulador dañado puede salir líquido inflamable del acumulador. Evite el contacto con él. En caso de un contacto accidental enjuagar con abundante agua. En caso de un contacto del líquido con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las instruc-
ciones de servicio.
Utilización reglamentaria
El adaptador de acumuladores sirve para la recepción de un acumulador de iones de litio de 18 V de Bosch como fuente de tensión. Con el adaptador de acumuladores se pueden alimentar con tensión simultáneamente como máximo dos aparatos USB así como un elemento calefactor para la chaqueta térmica.
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
(1) Adaptador del acumulador
(2) Hembrilla USB
Español | 31
(3) Hembrilla para el enchufe de conexión del elemento calefactor de la chaqueta térmica
(4) Clip de sujeción al cinturón
(5) Tecla de conexión para activar el adaptador del acumulador
(6) Acumulador ^a)
(7) Tecla de desenclavamiento del acumulador
a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Adaptador de la batería GAA 18V-48 | |
| Número de artículo | 1 600 A02 C.. |
| Conexión USB 2 x tipo A | |
| – Tensión de salida V= 5 | |
| – Corriente de salidaA)con 1 dispositivo USB | A 2,4 |
| – Corriente de salidaA)por puerto USB con 2 dispositivos USB | A 2,4 |
| Conexión de elemento calefactor Ropa de trabajo calefactable | |
| – Tensión de salida V= 12 | |
| – Corriente de salidaB) | A 1,2 |
| Longitud máx. admisible del cable USB m 1,5 | |
| Temperatura ambiente recomendada durante la carga | °C 0 ... +35 |
| Temperatura ambiente permitida durante el servicioC)y en el almacenamiento | °C -20 ...+50 |
| Baterías recomendadasD) | GBA 18V...ProCORE18V... |
32 | Español
Adaptador de la batería GAA 18V-48
Cargadores recomendados GAL 18...
GAX 18...
GAL 36...
A) La corriente de salida real es dependiente del aparato USB conectado.
B) La corriente de salida real es dependiente del ajuste de la ropa de trabajo calefactable.
C) Potencia limitada a temperaturas < 0 °C
D) Las siguientes baterías no deben utilizarse con el adaptador de la batería:
-1607A350BG
-1607A350MA
- 1 607 A35 0MR
-1607A350M0
-2607336815
-2607337069
- 1 607 A35 0AN
- 1 607 A35 0ET
Acumulador
Montaje y desmontaje de la batería (ver figura A1 - A2)
▶ Coloque el acumulador sin ejercer fuerza. El acumulador se ha construido de tal manera, que sólo se puede introducir en la posición correcta en el adaptador del acumulador.
Para colocar el acumulador (6), deslice el acumulador hasta el tope en el adaptador del acumulador (1).
Para extraer el acumulador (6) oprima las teclas de desenclavamiento (7) en el acumulador y retírelo del adaptador del acumulador (1).
Indicador del estado de carga del acumulador
Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada.
Presione la tecla del indicador de estado de carga 🕒, para indicar el estado de carga. Esto también es posible con el acumulador desmontado.
Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.
Español | 33
Tipo de acumulador GBA 18V...
Diodo luminoso (LED) Capacidad
| Luz permanente 3 × verde 60–100 % |
| Luz permanente 2 × verde 30–60 % |
| Luz permanente 1 × verde 5–30 % |
| Luz intermitente 1 × verde 0–5 % |
Tipo de acumulador ProCORE18V...
Diodo luminoso (LED) Capacidad
| Luz permanente 5 × verde 80–100 % |
| Luz permanente 4 × verde 60–80 % |
| Luz permanente 3 × verde 40–60 % |
| Luz permanente 2 × verde 20–40 % |
| Luz permanente 1 × verde 5–20 % |
| Luz intermitente 1 × verde 0–5 % |
Indicaciones para el trato óptimo del acumulador
Proteja el acumulador de la humedad y del agua.
Únicamente almacene el acumulador en el margen de temperatura desde -20 °C hasta 50 °C. P.ej., no deje el acumulador en el coche en verano.
Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.
Observe las indicaciones referentes a la eliminación.
34 | Español
Funcionamiento
Carga de aparatos USB externos (ver figura B)
Mediante las conexiones USB del adaptador del acumulador (1), puede prolongar el tiempo de funcionamiento de diferentes aparatos USB con acumulador, como p. ej. teléfonos móviles, reproductores MP3 o tablet PC.
Asegúrese de que el dispositivo USB externo se pueda cargar con la conexión USB del adaptador de la batería. Para ello, observe las indicaciones de los "Datos técnicos".
- Enchufe el cable de carga de su aparato USB en la hembrilla USB (2) en el adaptador del acumulador (1).
- Presione la tecla de conexión (5) para activar el adaptador del acumulador. La tecla de conexión (5) se ilumina.
Si no se encuentra conectado un cable de carga, las conexiones USB se desactivan automáticamente tras 30 segundos. La tecla de conexión (5) se apaga.
Para ahorrar energía, las conexiones USB se desactivan automáticamente una vez finalizado el proceso de carga.
Conexión del elemento calefactor (ver figura B)
- Cale el enchufe de conexión del elemento calefactor en la hembrilla (3) en el adaptador del acumulador (1).
- Presione la tecla de conexión (5) para activar el adaptador del acumulador. La tecla de conexión (5) se ilumina.
Realice el ajuste en la ropa de trabajo calefactable. Observe las instrucciones de servicio de la ropa de trabajo calefactable.
- Desplace el adaptador del acumulador (1) en el para ello previsto bolsillo en la prenda de vestir o cuelgue el adaptador del acumulador con el clip de sujeción (4) en su cin-turón.
Remedio de perturbaciones
Problema Remedio
| El aparato USB externo no se puede cargar a través de la conexión USB. |
Carga del acumulador
| Una el cable de carga del aparato USB externo con la hembrilla USB (2) en el adaptador del acumulador (1). Activar el adaptador del acumulador (1) con la tecla de conexión (5). |
Español | 35
Problema Remedio
| El aparato USB externo no se puede cargar a través de la conexión USB del adaptador del acumulador (observar las indicaciones de los "Datos técnicos"A). | |
| El elemento calefactor no se calienta. | Carga del acumulador |
| Unir el cable del elemento calefactor con la hembrilla (2) en el adaptador del acumulador (1). Activar el adaptador del acumulador (1) con la tecla de conexión (5). | |
| La prenda de vestir no se calienta y el aparato USB externo no se carga. | Retirar el acumulador del adaptador. |
| Esperar 10 segundos | |
| Colocar de nuevo el acumulador en el adaptador. |
A) Algunos dispositivos USB externos no se dejan cargar con este adaptador de la batería, a pesar de la concordancia de los datos técnicos.
Mantenimiento y servicio
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)
36 | Español
Direcciones de servicio adicionales se encuentran bajo:
Las baterías de iones de litio están sometidas a los requisitos de la legislación sobre el transporte de mercancías peligrosas. Las baterías pueden ser transportadas por carrete-ra por el usuario sin más imposiciones.
En el envío por terceros (p. ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.
Eliminación
Los aparatos eléctricos, acumuladores/pilas, accesorios y embalaje deben reciclarse de forma respetuosa con el medio ambiente.
¡No elimine los aparatos eléctricos ni acumuladores/pilas con la basura doméstica!
Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, los aparatos eléctricos que ya no son aptos para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
Accumuladores/pilas:
lones de litio:
Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 36).
Português
Tipo de bateria GBA 18V...
LED Capacidade
| Luz permanente 3 × verde 60–100 % |
| Luz permanente 2 × verde 30–60 % |
| Luz permanente 1 × verde 5–30 % |
| Luz intermitente 1 × verde 0–5 % |
Tipo de bateria ProCORE18V...
LED Capacidade
| Luz permanente 5 × verde 80–100 % |
| Luz permanente 4 × verde 60–80 % |
| Luz permanente 3 × verde 40–60 % |
| Luz permanente 2 × verde 20–40 % |
| Luz permanente 1 × verde 5–20 % |
| Luz intermitente 1 × verde 0–5 % |
Ligar o elemento térmico (ver figura B)
- Encaixe a ficha de conexão do elemento térmico na tomada (3) no adaptador de bateria (1).
- Prima a tecla para ligar (5) para ativar o adaptador de bateria. A tecla para ligar (5) acende-se.
