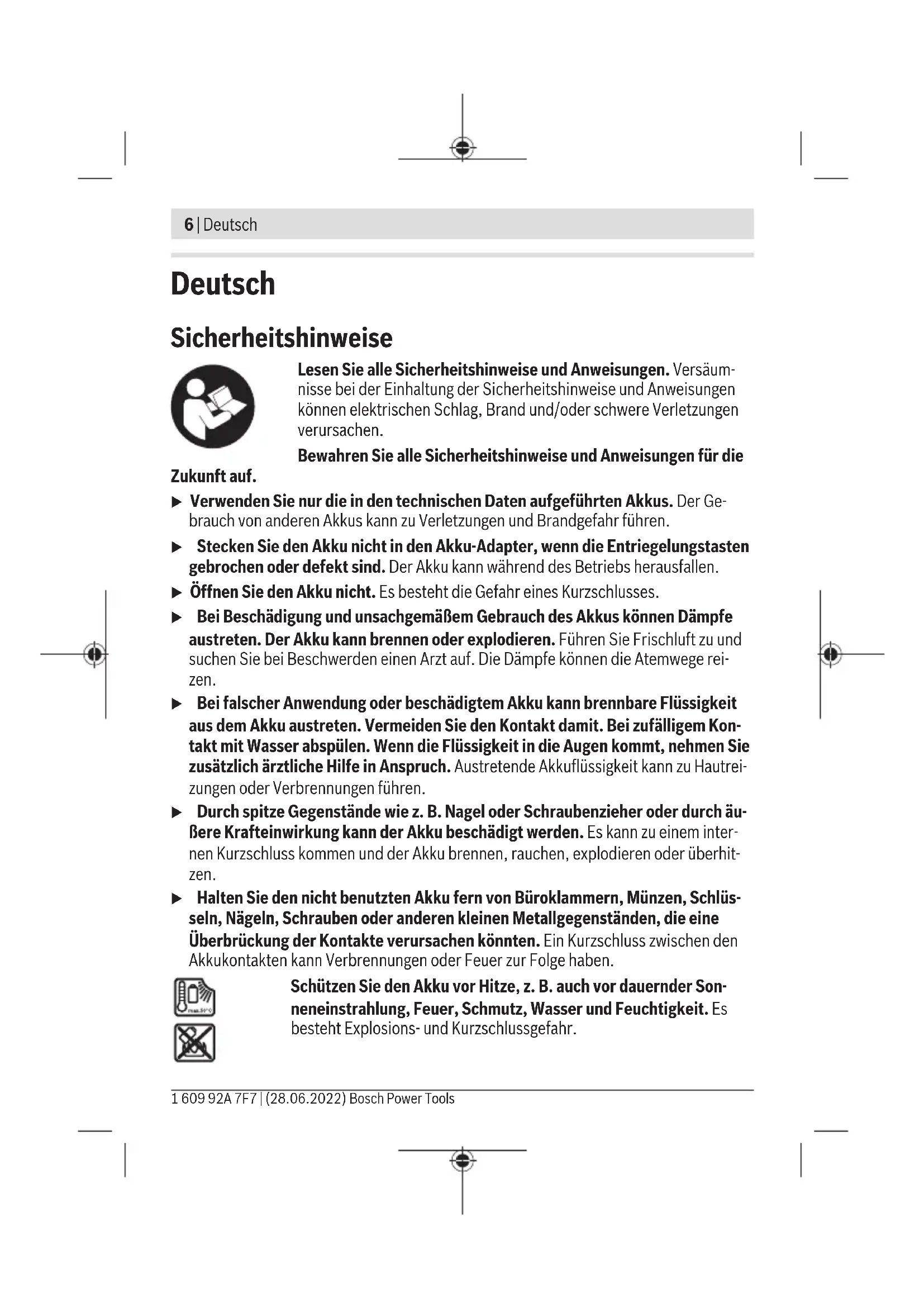

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die

Zukunft auf.

▶ Verwenden Sie nur die in den technischen Daten aufgeführten Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
▶ Stecken Sie den Akku nicht in den Akku-Adapter, wenn die Entriegelungstasten gebrochen oder defekt sind. Der Akku kann während des Betriebs herausfallen.
▶ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Bei falscher Anwendung oder beschädigtem Akku kann brennbare Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsan-

leitung.

Bestimmungsgemäßer Gebrauch

Der Akku-Adapter dient zur Aufnahme eines Bosch 18-V-Lithium-Ionen-Akkus als Spannungsquelle. Mit dem Akku-Adapter können maximal zwei USB-Geräte sowie ein Heizelement für die Heizjacke gleichzeitig mit Spannung versorgt werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

(1) Akku-Adapter
(2) USB-Buchse
(3) Buchse für Anschlussstecker des Heizelements der Heizjacke
(4) Gurthalteclip
(5) Ein-Taste zur Aktivierung des Akku-Adapters
(6) Akku ^a)
(7) Akku-Entriegelungstaste
a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Akku-Adapter GAA 18V-48
Sachnummer	1 600 A02 C..
USB-Anschluss 2 x Typ A
– Ausgangsspannung V= 5
– Ausgangsstrom ^A) bei 1 USB-Gerät A 2,4
– Ausgangsstrom ^A) je USB-Port bei 2 USB-Geräten	A 2,4

Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)

8 | Deutsch

Anschluss Heizelement beheizbare Arbeitskleidung
– Ausgangsspannung V= 12
– Ausgangsstrom B)	A 1,2
max. zulässige Länge USB-Kabel m 1,5
empfohlene Umgebungstemperatur beim Laden	°C 0...+35
erlaubte Umgebungstemperatur bei Betrieb C) und bei Lagerung	°C -20...+50
empfohlene Akkus D)	GBA 18V...ProCORE18V...
empfohlene Ladegeräte GAL 18...	GAX 18...GAL 36...

A) Der tatsächliche Ausgangsstrom ist abhängig vom angeschlossenen USB-Gerät.
B) Der tatsächliche Ausgangsstrom ist abhängig von der Einstellung der beheizbaren Arbeitskleidung.
C) eingeschränkte Leistung bei Temperaturen < 0 °C
D) Die folgenden Akkus dürfen mit dem Akku-Adapter nicht verwendet werden:

-1607A350BG

- 1 607 A35 0MA

- 1 607 A35 0MR

-1607A350M0

-2607336815

-2607337069

-1607A350AN

- 1 607 A35 0ET

Akku

Akku einsetzen und entnehmen (siehe Bilder A1–A2)

Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Der Akku ist so konstruiert, dass er nur in der richtigen Position in den Akku-Adapter eingesteckt werden kann.

Zum Einsetzen des Akkus (6) schieben Sie den Akku bis zum Anschlag in den Akku-Adapter (1) ein.

Zum Entnehmen des Akkus (6) drücken Sie die Entriegelungstasten (7) am Akku und ziehen ihn aus dem Akku-Adapter (1).

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drücken Sie die Taste für die Ladezustandsanzeige ⓝ oder ⚡, um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3 × grün 60–100 %

Dauerlicht 2 × grün 30–60 %

Dauerlicht 1 × grün 5–30 %

Blinklicht 1 × grün 0–5 %

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5 × grün 80–100 %

Dauerlicht 4 × grün 60–80 %

Dauerlicht 3 × grün 40–60 %

Dauerlicht 2 × grün 20–40 %

Dauerlicht 1 × grün 5–20 %

Blinklicht 1 × grün 0–5 %

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)

10 | Deutsch

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Betrieb

Externe USB-Geräte laden (siehe Bild B)

Mit Hilfe der USB-Anschlüsse am Akku-Adapter (1) können Sie die Akku-Laufzeit von verschiedenen Akku-betriebenen USB-Geräten, wie z. B. Mobiltelefon, MP3-Player oder Tablet-PC verlängern.

▶ Stellen Sie sicher, dass ihr externes USB-Gerät mit dem USB-Anschluss am Akku-Adapter geladen werden kann. Beachten Sie dazu die Angaben in „Technische Daten“.
- Stecken Sie das Ladekabel Ihres USB-Geräts in die USB-Buchse (2) am AkkuAdapter (1).
- Drücken Sie die Ein-Taste (5) zur Aktivierung des Akku-Adapters. Die Ein-Taste (5) leuchtet.

Wenn kein Ladekabel angeschlossen ist, werden die USB-Anschlüsse nach 30 Sekunden automatisch deaktiviert. Die Ein-Taste (5) erlischt.

Um Energie zu sparen werden nach Beendigung des Ladevorgangs die USB-Anschlüsse automatisch deaktiviert.

Heizelement anschließen (siehe Bild B)

- Stecken Sie den Anschlussstecker des Heizelements in die Buchse (3) am AkkuAdapter (1).

- Drücken Sie die Ein-Taste (5) zur Aktivierung des Akku-Adapters. Die Ein-Taste (5) leuchtet. Nehmen Sie die Einstellung an der beheizbaren Arbeitskleidung vor. Beachten Sie die Betriebsanleitung zur beheizbaren Arbeitskleidung.

- Schieben Sie den Akku-Adapter (1) in die dafür vorgesehene Tasche im Kleidungsstück oder hängen Sie den Akku-Adapter mit dem Gurthalteclip (4) an Ihren Gürtel.

Deutsch | 11

Behebung von Störungen

Problem Abhilfe
Externes USB-Gerät kann am USB-Anschluss nicht geladen werden.	Akku laden
	Ladekabel des externen USB-Geräts mit der USB-Buchse (2) am Akku-Adapter (1) verbinden. Den Akku-Adapter (1) mit der Ein-Taste (5) aktivieren.
	Externes USB-Gerät kann nicht mit dem USB-Anschluss am Akku-Adapter geladen werden (Angaben in „Technische Daten“ beachtenA).
Heizelement erwärmt sich nicht. Akku laden
	Kabel des Heizelements mit der Buchse (2) am Akku-Adapter (1) verbinden. Den Akku-Adapter (1) mit der Ein-Taste (5) aktivieren.
Kleidungsstück wird nicht beheizt und externes USB-Gerät wird nicht geladen.	Akku aus Adapter entnehmen.
	10 Sekunden warten
	Akku wieder in Adapter einsetzen.

A) Manche externen USB-Geräte lassen sich trotz Übereinstimmung der technischen Daten nicht mit diesem Akku-Adapter laden.

Wartung und Service

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

12 | Deutsch

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Elektrogeräte, Akkus/Batterien, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m ^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-lon:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 12).
