BEDIENUNGSANLEITUNG AL 36V20 BOSCH

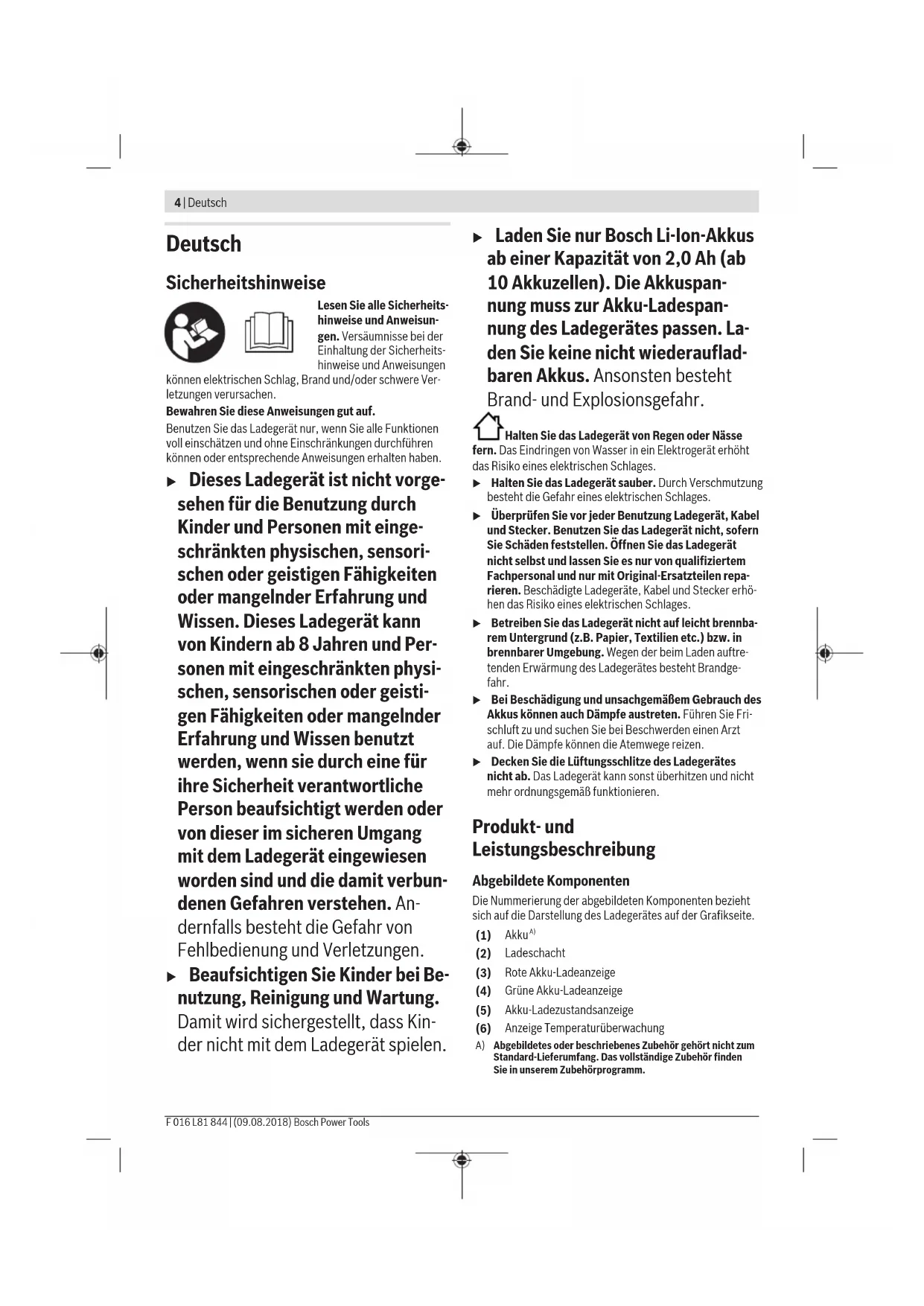

Sicherheitschinweise

Lesen Sie alle Sicherheitshinweise und Anweisun

gen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf.

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführten können oder entsprechende Anweisungen erhalten haben.

• Dieses Ladegerät ist nicht vorgegeben für die Benutzung durch Kinder und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Dieses Ladegerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung.

Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät speien.

Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazitat von 2,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerates passen. La- den Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftenden Erwärung des Ladegerätes besteht Brande-. fahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können auch Dämpfe austreten. Führten Sie Fri-schluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Decken Sie die Luftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß Funktionieren.

Produkt- und Leistungsbeschreibung

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Ladegerätes auf der Grafikseite.

(1) Akku
(2) Ladeschacht
(3) Rote Akku-Ladeanzeige
(4) Grüne Akku-Ladeanzeige
(5) Akku-Ladezustandsanzeige
(6) Anzeige Temperaturüberwachung
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Ladegerät AL 36V-20
Sachnummer EU		2 607 226 273
	UK	2 607 226 275
	AU	2 607 226 277
	KO	2 607 226 279
Akku-Ladespannung (auto-matische Spannungserkennung)	V-	36
Ladestrom A 2,0
Zulässiger Ladetemperatur-bereich	°C 0 - 45
Ladezeit bei Akku-Kapazität, ca.
- 2,0 Ah min 65
- 4,0 Ah min 125
- 6,0 Ah min 185
Anzahl der Akkuzellen 10 - 30
Gewicht entsprechend EPTA-Procedure 01:2014	kg 0,55
Schutzklasse / II		☐

Betrieb

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerates übereinstimmen. Mit 230 V gekenn-zeichnete Ladegerate können auch an 220 V betrieben werden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladgerates in die Steckdose gesteckt und der Akku (1) in den Ladeschacht (2) eingesteckt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewah-rung im Ladegerat immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente

Blinklicht grüne Akku-Ladeanzeige (4)

Der Schnellladevorgang wird durch Blinken der grünen Akku-Ladeanzeige (4) signalisiert. Der Akku kann zu jedem Zeitpunkt hersa genommen und verwendet werden.

Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten".

Dauerlicht grüne Akku-Ladeanzeige (4)

Das Dauerlicht der grünen Akku-Ladeanzeige (4) signalisiert, dass der Akku vollständig aufgeladen ist.

Der Akku kann anschließend zum sofortigen Gebrauch ent-nommen werden.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige (4), dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerat betriebsbereit ist.

Dauerlicht rote Akku-Ladeanzeige (3)

Das Dauerlicht der roten Akku-Ladeanzeige (3) signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetematemarbereiches ist, siehe Abschnitt „Technische Da

ten". Sobald der zulässige Temperaturbereich erreicht ist, beginnt der Ladevorgang.

Blinklicht rote Akku-Ladeanzeige (3)

Das Blinklicht der roten Akku-Ladeanzeige (3) signalisiert eine andere Störung des Ladevorganges, siehe Abschnitt „Fehler-Ursachen und Abhilfe".

Fehler-Ursachen und Abhilfe

Ursache Abhilfe

Rote Akku-Ladeanzeige (3) blinkt

Kein Ladevorgang möglich

Akku nicht (richtig) aufge-setzt	Akku korrekt auf Ladegerät aufsetzen
Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen
Akku defekt	Akku ersetzen
Akku-Ladeanzeigen (4) bzw. (3) leuchten nicht
Netzstecker des Ladegerätes nicht (richtig) eingesteckt	Netzstecker (vollständig) in die Steckdose einstecken
Steckdose, Netzkabel oder Ladegerät defekt	Netzspannung überprüfen, Ladegerät ggf. von einer au-torisierten Kundendienststel-le für Bosch-Elektrowerkzeu-ge überprüfen setzen

Arbeitshinweise

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jeder unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

6 | English

Wartung und Service

Wartung und Reinigung

Wennein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle fur Bosch-Elektrowerkzeuge auszufahren, um Sicherheitsgefahrendungen zu vermeiden.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile be

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Entsorgung

Ladegeräte, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Ladegerate nicht in den Hausmull!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektron- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

English

Safety instructions
