AL 36V20 - Chargeur de piles BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	Bosch
Modèle	AL 36V-20
Tension de charge	36 V (détermination automatique)
Courant de charge	2,0 A
Plage de température de charge admissible	0 °C à 45 °C
Temps de charge (batterie 2,0 Ah)	Environ 65 min
Temps de charge (batterie 4,0 Ah)	Environ 125 min
Temps de charge (batterie 6,0 Ah)	Environ 185 min
Nombre de cellules de batterie rechargeables	10 à 30
Poids (selon EPTA 01:2014)	0,55 kg
Classe de protection	II
Indicateurs lumineux	Voyant rouge (charge/erreur), voyant vert (charge rapide/terminée)
Fonctions principales	Charge intelligente, adaptation automatique de la tension, protection de la batterie
Entretien et nettoyage	Maintenir propre, ne pas ouvrir, contacter le service après-vente pour réparation
Sécurité	Ne pas exposer à la pluie ou à l'humidité, ne pas recouvrir les fentes d'aération, utiliser uniquement avec des accus Bosch Lithium-Ion d'au moins 2,0 Ah
Pièces détachées et réparabilité	Réparation par centre agréé Bosch, commande de pièces en ligne sur www.bosch-pt.fr
Informations générales	Chargeur pour accus Lithium-Ion Bosch 36 V, ne pas charger de piles non rechargeables

FOIRE AUX QUESTIONS - AL 36V20 BOSCH

Que faire si le voyant rouge clignote ?

Le clignotement du voyant rouge indique une anomalie. Vérifiez que la batterie est correctement insérée et que les contacts sont propres. Si le problème persiste, la batterie peut être défectueuse et doit être remplacée.

Comment savoir si la batterie est complètement chargée ?

Lorsque la batterie est complètement chargée, le voyant vert reste allumé en permanence. Vous pouvez alors retirer la batterie et l'utiliser immédiatement.

Puis-je charger des piles non rechargeables avec ce chargeur ?

Non, ce chargeur est conçu uniquement pour les accus Bosch Lithium-Ion rechargeables. Charger des piles non rechargeables peut provoquer une explosion ou un incendie.

Quelle est la plage de température de charge admissible ?

La plage de température de charge admissible est de 0 °C à 45 °C. Si la température de la batterie est hors de cette plage, le voyant rouge s'allume et la charge ne commence que lorsque la température revient dans la plage autorisée.

Que faire si aucun voyant ne s'allume ?

Vérifiez que le câble d'alimentation est correctement branché à la prise de courant. Si la prise est sous tension, le chargeur ou le câble peut être défectueux. Faites contrôler le chargeur dans un centre de service après-vente Bosch.

Le chargeur chauffe-t-il normalement ?

Oui, un échauffement est normal lors de cycles de charge répétés sans pause. Cela n'affecte pas le fonctionnement. Si la batterie perd notablement en autonomie, cela indique qu'elle doit être remplacée.

Quelle est la tension d'entrée requise ?

La tension secteur doit correspondre aux indications sur l'étiquette signalétique du chargeur. Les chargeurs marqués 230 V peuvent également fonctionner sur 220 V.

Comment nettoyer le chargeur ?

Gardez le chargeur propre et sec. N'utilisez pas de nettoyants agressifs. Si nécessaire, essuyez avec un chiffon sec. Ne jamais ouvrir le chargeur pour le nettoyer.

Où trouver des pièces de rechange pour ce chargeur ?

Les pièces de rechange peuvent être commandées en ligne sur le site www.bosch-pt.fr. Pour toute réparation, contactez un centre de service après-vente Bosch agréé.

Puis-je laisser la batterie dans le chargeur après la charge ?

Oui, la fonction de charge intelligente maintient la batterie en pleine charge sans l'endommager. Vous pouvez laisser la batterie dans le chargeur en toute sécurité.

MODE D'EMPLOI AL 36V20 BOSCH

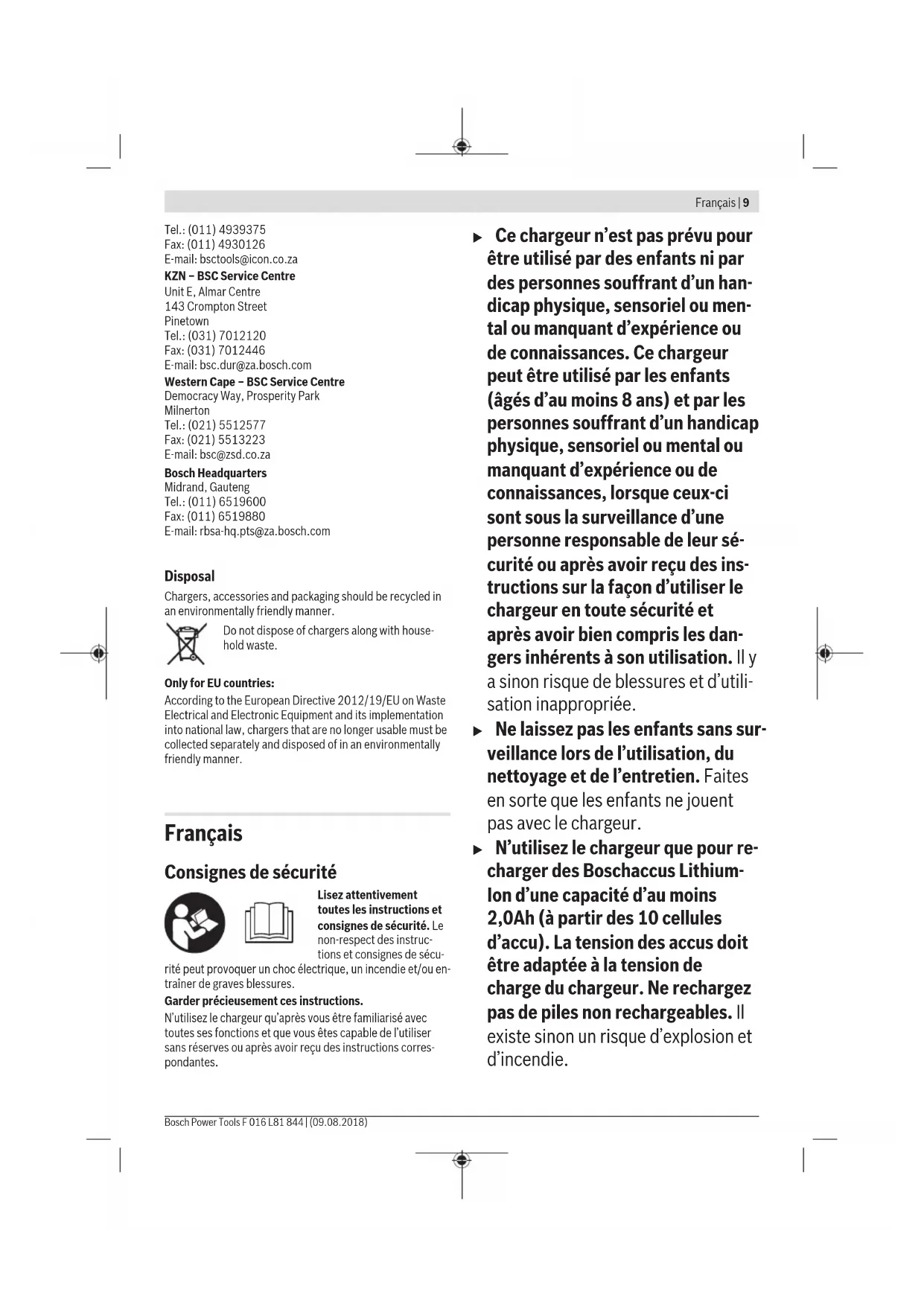

Consignes de sécurité

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécu

rite peut provoquer un chic électrique, un incendie et/ou entrainer de graves blessures.

Garder précieusement ces instructions.

N'utilisez le chargeur qu'après vous estre familiarise avec toutes ses fonctions et que vous eses capable de l'utiliser sans réserves ou après avoir reçu des instructions correspondantes.

Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur peut être utilisé par les enfants (ages d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers inherents à son utilisation. Il y a sinon risque de blessures et d'utilisation inappropriée.
Ne laisses pas les enfants sans surveillance lors de l'utilisation, du nettoyage et de l'entretien. Faites en sorte que les enfants ne jouent pas avec le chargeur.
N'utilisez le chargeur que pour recharger des Boschaccus Lithiumlon d'une capacité au moins 2,0Ah (a partir des 10 cellules d'accu). La tension des accus doit etre adaptee a la tension de charge du chargeur. Ne rechargez pas de piles non rechargeables. Il existe sinon un risque d'explosion et d'incendie.

10 | Français

N'expose pas le chargeur à la pluie ou à de l'humi La pénétration d'eau à l'intérieur d'un outil electroporugmente le risque de chocolélectrique.

Veillez a ce que le chargeur reste propre. Un encrassement augmente le risque de chic electrique.
- Vérifiez l'etat du chargeur, du cable et du connecteur avant chaque utilisation. N'utilise pas le chargeur si vous constatéz des dommages. N'ouvre pas le chargeur vous-même. Ne confiez sa réparation qu'à un répartarateur qualifié utilisant uniquement des pieces de rechange d'origine. Lorsque le chargeur, le cable ou le connecteur présente un dommage, le risque de choc électrique augmente.
N'utilisez pas le chargeur sur un support facilement in- flammable (par ex. papier, textile etc.) ou dans un environnement inflammable. L'échauffement du chargeur peut provoquer un incendie.
Si I'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
Ne recouvre pas les fentes d'airation du chargeur. Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement.

Description des prestations et du produit

Éléments constitutifs

La numérotation des éléments se refère à la représentation du chargeur sur la page graphique.

(1) Batterie A)
(2) Douille de charge
(3)Voyant rouge indiquant I'etat de charge de la batterie
(4)Voyant vert indiquant I'etat de charge de la batterie
(5)Voyant indiquant I'etat de charge de la batterie
(6) Contrôle de températe

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre gamme d'accessoires.

\section*{Caracteristiques techniques}

Chargeur AL 36V-20
Numéro d'article UE		2 607 226 273
	UK	2 607 226 275
	AU	2 607 226 277
	KO	2 607 226 279
Tension de charge de la bat-terie (détermination automa-tique de la tension)	V_m	36

Chargeur AL 36V-20
Courant de charge A 2,0
Plage de température de charge admissible	°C 0 - 45
Temps de charge pour可达ité de la batterie, env.
- 2,0 Ah min 65
- 4,0 Ah min 125
- 6,0 Ah min 185
Nombre de cellules de batte-ries rechargeables	10 - 30
Poids suivant EPTA-Procedure 01:2014	kg 0,55
Classe de protection / II

Utilisation

Mise en marche

Tenez compte de la tension secteur! La tension du secteur doit correspondre aux indications figurant sur l'eti-quette signaletique du chargeur. Les chargeurs marques 230V peuvent également fonctionner sur 220V .

Charge normale

Le processus de charge commence des que le cable d'alimentation du chargeur est raccordé à une prise de courant et que l'accu (1) a été place dans le logement de charge (2). Le procédé de charge intelligent permit de déterminer automatiquement l'état de charge de l'accu et de charger ce dernier avec le courant de charge optimal compte tenu de sa température et de sa tension.

L'accu est ainsi menaged et il reste toujours entierement charge lorsqu'il est laissé dans le chargeur.

Signification des éléments d'affichage

Clignotement de I'indicateur de charge vert (4)

Le processus de charge rapide est signalé par le clignotement de l'indicateur de charge vert (4). L'accu peut à tout moment être retire et utilisé.

Remarque: Une recharge de l'accu n'est possible que si la température de l'accu se situe dans la plage de température de charge admissible, voir chapitre Caracteristiques techniques.

Allumage permanent de I'indicateur de charge vert (4)

L'allumage permanent de l'indicateur de charge vert (4) signale que l'accu est complètement chargé.

L'accu peut etre retiree pour etre utilise immediatement.

En l'absence d'accu dans le chargeur, l'allumage permanent de I'indicateur de charge (4) indique que le cable d'alimentation secteur est connecte a une prise de courant et que le chargeur est operationnel.

Allumage permanent de l'indicateur de charge rouge (3)

L'allumage permanent de l'indicateur de charge rouge (3) signale que la tempéature de l'accu n'est pas comprise dans la plage de températures de charge admissible, voir la section

« Caracteristiques techniques ». La charge débute dés que la température se trouve à nouveau dans la plage de températures de charge admissible.

Clignotement de I'indicateur de charge rouge (3)

Le clignotement l'indicateur de charge rouge (3) signale la presence d'une anomalie lors du processus de charge, voir la section « Dedefuts - Causes et remedes »

Défauts - Causes et remèdes

Cause Remède

L'indicateur de charge rouge (3) clignote

Aucune charge possible

L'accu n'a pas été (correctement) monté	Positionnéz l'accu comme il se doit dans le chargeur
Contacts de l'accu encrassés	Nettoyez les contacts, p. ex. en mettant en place et reti-rant l'accu à plusieurs re-prises. Remplacez l'accu si nécessaire

Accu défecteurs Remplacer l'accu

Les indicateurs de charge (4) et (3) ne s'allument pas
Le cable d'alimentation sec-teur du chargeur n'est pas (correctement) branché	Raccordez comme il se doit le cable dans la prise de cou-rant
Prise de courant, cable d'alien-mentation secteur ou char-geur défectueux	Vérifiez la tension du sec-teur. Si nécessaire, faites contrôler le chargeur dans un centre de service après-venture pour outillage electroportatif Bosch/agréé

Instructions d'utilisation

Des cycles de charge repétés, non entrecoupés de temps de pause, peuvent provoquer un échauffement du chargeur. Un tel échauffement est sans conséquence et ne doit pas être interprêté comme un dysfonctionnement du chargeur. Une baisse notable de l'autonomie de l'accu au fil des re-charges effectuees indique que l'accu est arrivé en fin de vie et qu'il doit être remplace.

Entretien et Service après-venture

Nettoyage et entretien

Dans le cas ou un remplacement du cable d'alimentation s'avere nécessaire, confiez la réparation à Bosch ou à un centre de Service après-vente agréé pour outillage Bosch afin d'éviter de compromètre la sécurité.

Service après-vente et conseil utilisateurs

Pour toute commande de renseignement ou commande de pieces de rechange, nous préciser impératifement le nombre d'article à dix chiffres indiqué sur la plaque signalétique du produit.

France

Passez votre commande de pieces détaches directement en ligne sur notre site www.bosch-pt.fr.

Vous etes un utiliseateur, contactez : Le Service Clientele Bosch Outillage Electroportatif

Tel.:[phone] (coût d'une communication locale) Fax:[phone]

E-Mail: [e-mail]

Vousetesunrevendeur,contactez：

ServiceAprès-VenteElectroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Suisse

Passez votre commande de pieces détaches directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.: [phone]

Fax:[phone]

E-Mail: Aftersales. [e-mail]

Élimination des déchets

Les chargeurs ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les chargeurs avec les ordures menagères!

Seulement pour les pays de l'UE :

Conformément à la directive française 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les chargeurs dont on ne peut plus se servir doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.
