ПОСІБНИК КОРИСТУВАЧА AL 36V20 BOSCH

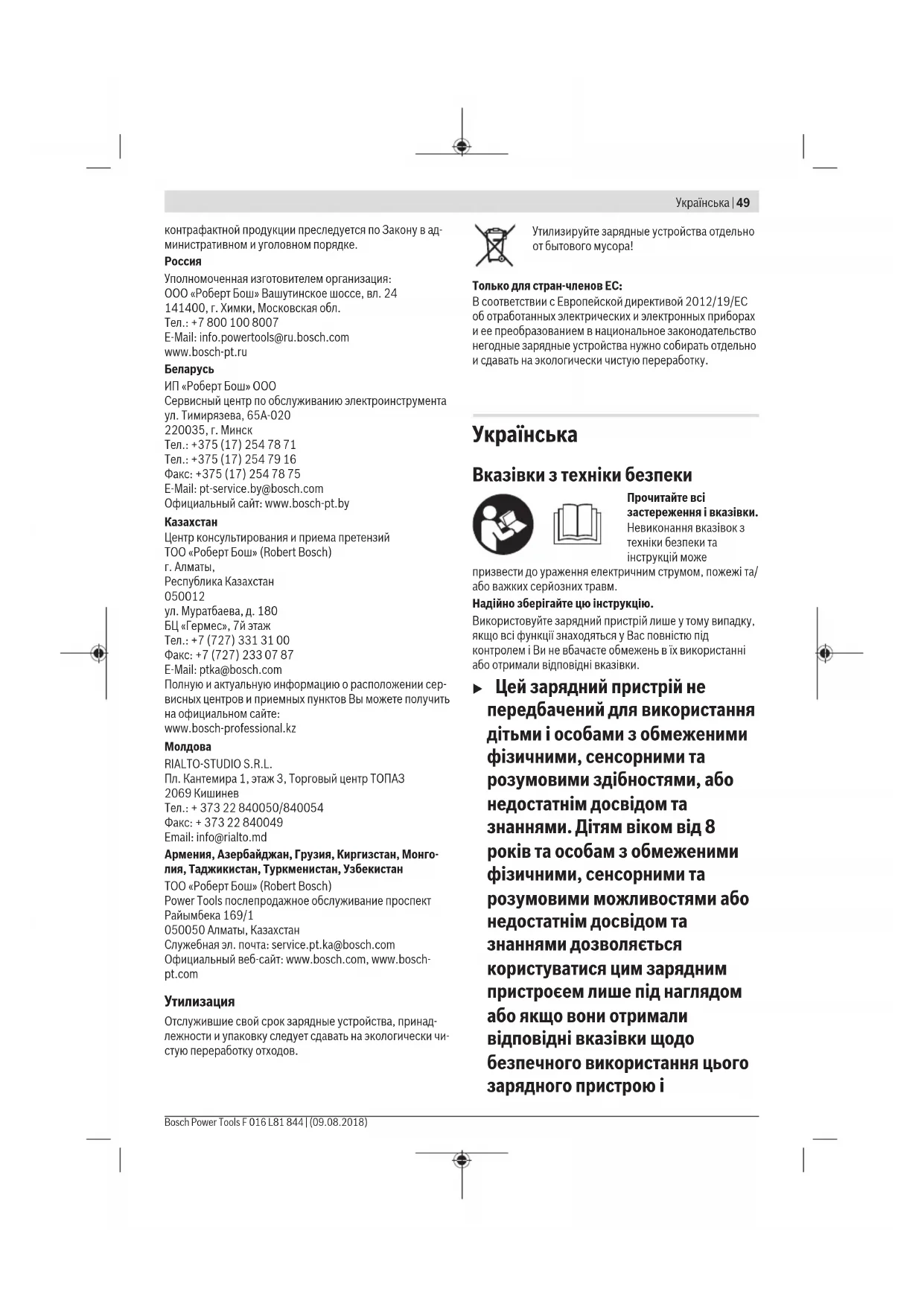

Вказівки з техніки безпеки Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/ або важких серйозних травм. Надійно зберігайте цю інструкцію. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. u Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і Українська | 49 Bosch Power Tools F 016 L81 844 | (09.08.2018)50 | Українська F 016 L81 844 | (09.08.2018) Bosch Power Tools розуміють, яку небезпеку він несе. Інакше можливе неправильне використання та небезпека одержання травм. u Доглядайте за дітьми під час користування, очищення і технічного обслуговування. При цьому слідкуйте за тим, щоб діти не гралися із зарядним пристроєм. u Заряджайте лише Bosch літієво- іонні акумулятори ємністю від 2,0 A·год. (від 10 акумуляторних елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і вибуху. Захищайте зарядний пристрій від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. u Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним

u Кожного разу перед використанням перевіряйте зарядний пристрій, шнур та штепсель. Не використовуйте зарядний пристрій, якщо були виявлені пошкодження. Не розкривайте зарядний пристрій самостійно, їх ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджені зарядні пристрої, шнур або штепсель збільшує небезпеку ураження електричним струмом. u Не використовуйте зарядний пристрій на легкозаймистій поверхні (напр., на папері, тканині тощо) або в пожаронебезпечному середовищі. Через нагрівання зарядного пристрою під час заряджання виникає небезпека займання. u При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. u Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу. Опис продукту і послуг Зображені компоненти Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком. (1) Акумуляторна батарея

(2) Зарядне гніздо (3) Червоний індикатор зарядження акумуляторної

(4) Зелений індикатор зарядження акумуляторної

(5) Індикатор зарядження акумуляторної батареї (6) Індикатор контролю за температурою

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Зарядний пристрій AL 36V-20 Артикульний номер ЄС

Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги) В 36 Зарядний струм A 2,0 Допустимий температурний діапазон заряджання °C 0 – 45 Тривалість заряджання при ємності акумулятора, бл. – 2,0 А·год. хвил. 65 – 4,0 А·год. хвил. 125 – 6,0 А·год. хвил. 185 Кількість акумуляторних

10 – 30 Вага відповідно до EPTA-Procedure 01:2014 кг 0,55 Ступінь захисту / IIРобота Початок роботи u Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230В, можуть працювати також і від 220В.

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку, а акумуляторна батарея (1) буде встромлена у зарядне гніздо (2). Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і при її зберіганні у зарядному пристрої вона завжди буде повністю

Функції індикаторів Блимання зеленого індикатора зарядження акумуляторної батареї (4) Про швидке заряджання свідчить блимання зеленого індикатора зарядження акумуляторної батареї (4). Акумуляторну батарею можна витягти і використовувати в будь-який момент часу. Вказівка: Процес заряджання можливий лише в тому разі, коли температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Безперервне світіння зеленого індикатора зарядження акумуляторної батареї (4) Безперервне світіння зеленого індикатора зарядження акумуляторної батареї (4) свідчить про те, що акумуляторна батарея повністю зарядилась. Після цього акумуляторну батарею можна вийняти і одразу ж використовувати. Без встромленої акумуляторної батареї безперервне світіння індикатора зарядження акумуляторної батареї (4) свідчить про те, що мережний штепсель встромлений в розетку і зарядний пристрій готовий до роботи. Безперервне світіння червоного індикатора зарядження акумуляторної батареї (3) Безперервне світіння червоного індикатора зарядження акумуляторної батареї (3) свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Після досягнення допустимого температурного діапазону розпочинається заряджання. Блимання червоного індикатора зарядження акумуляторної батареї (3) Блимання червоного індикатора зарядження акумуляторної батареї (3) свідчить про іншу неполадку в процесі заряджання, див. розділ «Неполадки – причини та усунення». Несправності – Причини і усунення Причина Усунення Червоний індикатор зарядження акумуляторної батареї (3) блимає Заряджання неможливе Акумуляторна батарея не (повністю) встановлена на зарядний пристрій Правильно встановіть акумуляторну батарею на зарядний пристрій Забруднилися контакти акумуляторної батареї Очистіть контакти акумуляторної батареї; напр., декілька разів встроміть і вийміть акумуляторну батарею, за потреби замініть акумуляторну батарею Акумуляторна батарея

Поміняйте акумуляторну

Індикатори зарядження акумуляторної батареї (4) або (3) не світяться Не (повністю) встромлений штепсель зарядного

Несправна розетка, кабель живлення або зарядний

Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch Вказівки щодо роботи При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Проте, це не є шкідливим і не свідчить про будь-який технічний дефект зарядного пристрою. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Технічне обслуговування і сервіс Технічне обслуговування і очищення Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Українська | 51 Bosch Power Tools F 016 L81 844 | (09.08.2018)52 | Қазақ F 016 L81 844 | (09.08.2018) Bosch Power Tools Сервіс і консультації з питань застосування www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний номер для замовлення, наведений на заводській табличці

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: [phone] Факс: [phone] E-Mail: [e-mail] www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Зарядні пристрої, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте зарядні пристрої в побутове

Лише для країнЄС: Відповідно до Європейської директиви 2012/19/ЄС щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання зарядні пристрої потрібно збирати окремо і здавати на екологічно чисту переробку.
