ПОСІБНИК КОРИСТУВАЧА GAL 18V-160 Professional BOSCH

uk Оригінальна інструкція з

експлуатації

kk Пайдалану

НУСКАУЛЫГЫНЫЙ

ТУПНУСКАСЫ

ro Instructiuni originale

Українська ...... Сторінка 231

Қазақ...... Бет 243

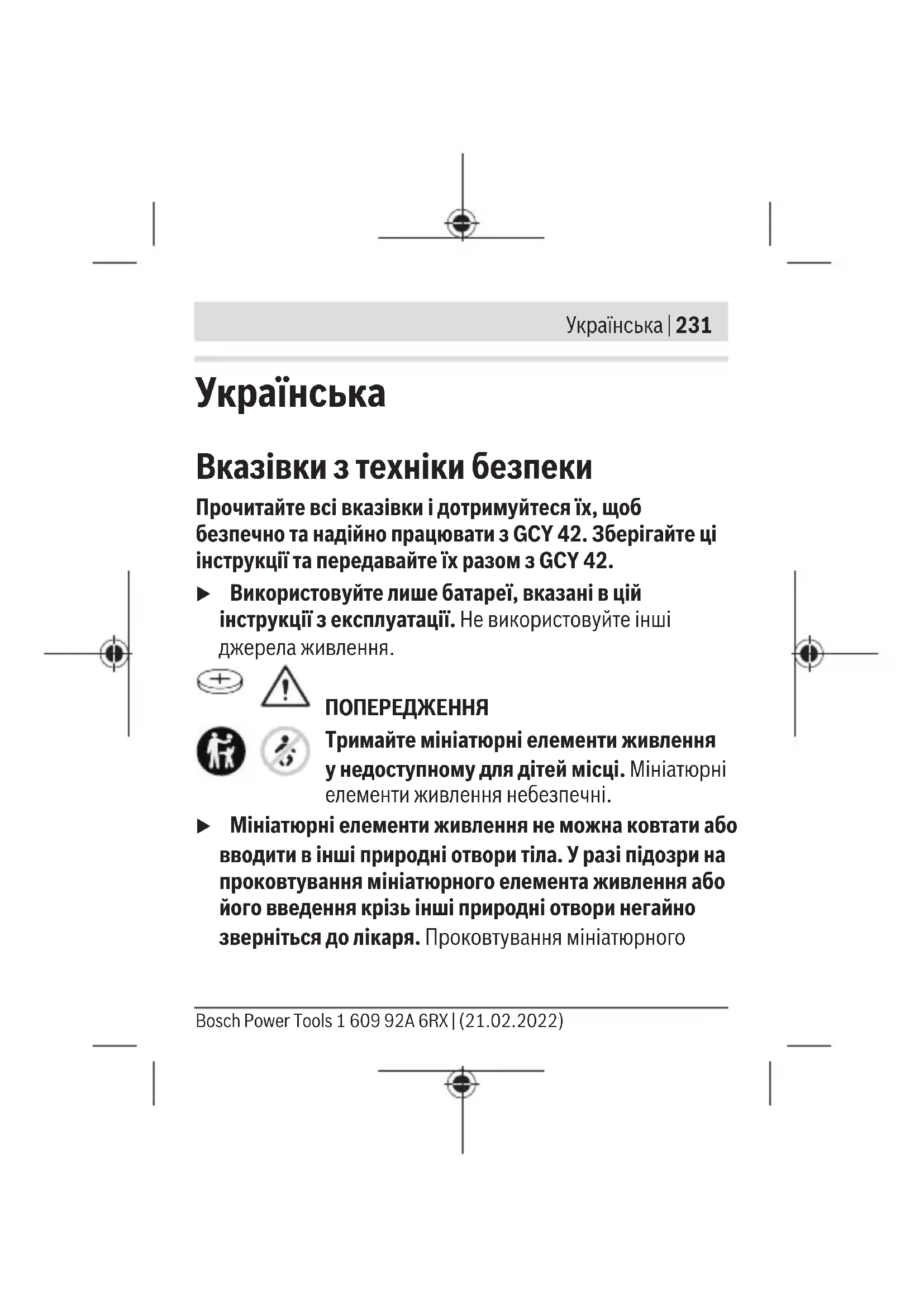

Вказівки з техніки безпеки

Прочитайте всі вказівки і дотримуйтеся їх, щоб безпечно та надійно працювати з GCY 42. Зберігайте ці інструкції та передавайте їх разом з GCY 42.

▶ Використовуйте лише батареї, вказані в цій інструкції з експлуатації. Не використовуйте інші джерела живлення.

ПОПЕРЕДЖЕННЯ

Тримайте мініатюрні елементи живлення у недоступному для дітей місці. Мініатюрні елементи живлення небезпечні.

Мініатюрні елементи живлення не можна ковтати або вводити в інші природні отвори тіла. У разі підозри на проковтування мініатюрного елемента живлення або його введення крізь інші природні отвори негайно зверніться до лікаря. Проковтування мініатюрного

232 | Українська

елемента живлення може протягом 2 годин призвести до важких внутрішніх опіків і смерті.

▶ Виконуйте заміну мініатюрних елементів живлення належним чином. Існує небезпека вибуху.
▶ Використовуйте лише елементи живлення кнопкового типу, вказані в цій інструкції з експлуатації. Не використовуйте будь-які інші мініатюрні елементи живлення або інші джерела струму.
▶ Не намагайтеся знову зарядити мініатюрний елемент живлення і на закорочуйте мініатюрний елемент живлення. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей.
Виймайте й утилізуйте розряджені мініатюрні елементи живлення згідно з приписами. Розряджені мініатюрні елементи живлення можуть втратити герметичність і пошкодити продукт або травмувати людей.
▶ Не перегрівайте мініатюрний елемент живлення і не кидайте його у вогонь. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей.

Українська | 233

▶ Не пошкоджуйте мініатюрний елемент живлення і не розбирайте його. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей.
Не дозволяйте мініатюрному елементу живлення контактувати з водою. Вивільнений літій може увійти в реакцію з воднем води, викликаючи при цьому пожежу, вибух або травмування людей.

Словесний товарний знак Bluetooth® і графічні товарні знаки (логотипи) є зареєстрованими товарними знаками і власністю Bluetooth SIG, Inc. Компанія Robert Bosch Power Tools GmbH використовує ці словесні/графічні товарні знаки за ліцензією.

Припиніть використання модуля Bluetooth®, якщо кришка не закривається, вийміть мініатюрний елемент живлення і віддайте модуль у ремонт.

Опис продукту і послуг

Призначення приладу

Модуль Bluetooth® Low Energy GCY 42 забезпечує можливість персоналізації та перевірки стану

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

234 | Українська

електроінструмента, а також передачу налаштувань та даних на основі радіотехнології Bluetooth®. Для передачі даних потрібна згода користувача.

Інформація щодо запропонованих функцій зв'язку подана у додатку (App) Bosch Toolbox або в інструкції з експлуатації використовуваного електроінструмента.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення на сторінках з малюнками.

(1) Мініатюрний елемент живлення
(2) Модуль Bluetooth® Low Energy Module GCY 42
(3) Тримач ^a)
(4) Кришка модуля Bluetooth® Low Energy Module GCY 42 ^a)

a) Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Українська | 235

Технічні дані

Модуль Bluetooth®Low Energy	GCY 42
Товарний номер	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Робоча температура -20 °C ... +50 °C
Температура зберігання -20 °C ... +70 °C
Розміри 7 x 30 x 30 мм
Вага відповідно до ЕРТА-Procedure 01:2014	0,01 кг

Передача даних

Bluetooth® Bluetooth®4.2 (Low Energy)	A)
Дальність сигналу макс. 30 м	B)
Використовуваний частотний діапазон	2402–2480 МГц
Вихідна потужність < 1 мВт

Живлення

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

236 | Українська

Модуль Bluetooth®Low Energy		GCY 42
Батарея Мініатюрний елементживлення (літієва батарея 3 В, CR 2032)
Довговічність батарейок прибл.		24 місяці

A) Мобільні термінали повинні бути сумісні з пристроями Bluetooth® з низьким енергоспоживанням (версія 4.2) і повинні підтримувати стандарт Generic Access Profile (GAP).

В) Дальність сигналу може значно відрізнятися залежно від зовнішніх умов, включаючи використовувані приймачі. Всередині закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може значно скорочуватись.

Системні вимоги GCY 42

Мобільний термінал(планшет, смартфон)	Android 6.0 (і вище)
	iOS 11 (і вище)

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Монтаж та експлуатація

Живлення

Зніміть кришку модуля Bluetooth® Low Energy Module GCY 42 на електроінструменті, напр., за допомогою викрутки або великої монети. Невідповідними предметами можна пошкодити електроніку або кришку.

– Для першого використання після придбання або для заміни батареї (1) див. малюнки на сторінках із зображеннями. При цьому виконуйте наступні вказівки.

Перше увімкнення

(див. мал. A1-A5)

Вказівка: Бережіть тримач (3) модуля GCY 42.

Встромляйте тримач на місце, коли передаєте електроінструмент без модуля GCY 42.

Встроміть батарею (1) полюсом «плюс» догори в модуль GCY 42 (2). Утискати батарею не потрібно; батарея сама не входить у зачеплення. Вона фіксується на передбаченому місці лише у разі закриття кришки.

Щоб ініціалізувати встромлений модуль GCY 42, натисніть на вимикач електроінструмента.

238 | Українська

Заміна батареї

(див. мал. B1-B4)

Виймайте відпрацьовану батарею (1) лише пальцями.

Перед тим як заряд батареї вичерпається повністю, додаток видасть попередження.

Виймання модуля GCY 42

(див. мал. C1-C2)

Не застосовуйте силу для виймання модуля GCY 42 (2). Не використовуйте жодні шпичасті або загострені інструменти.

Вказівка: Можно, для полегшення виймання модуля GCY 42, потрібно буде перегорнути електроінструмент.

Початок роботи

Як тільки батарея (1) буде встромлена і вимикач електроінструмента буде натиснений, модуль GCY 42 видає сигнал безперервно. Сигнал Bluetooth® переривається, лише якщо батарея розрядилася, була пошкоджена або вийнята.

Більш докладна інформація подана безпосередньо у додатку Bosch.

Українська | 239

Встановлення та налаштування додатка

Щоб використовувати модуль GCY 42, необхідно спочатку встановити додаток Bosch Toolbox.

– Завантажте додаток Bosch Toolbox у відповідному магазині (Apple App Store, Google Play Store).
Вказівка: Буде потрібний профіль користувача у відповідному магазині додатків.
– Оберіть у додатку підпункт MyTools.
– На дисплеї мобільного термінала будуть вказані усі подальші кроки щодо з'єднання електроінструмента з терміналом.

Вказівка: Спочатку повністю пройдіть навчання у додатку. З його допомогою Ви отримаєте краще уявлення про процес з'єднання і про використання функцій зв'язку.

Модуль GCY 42 має регулярний інтервал передачі. У залежності від зовнішніх умов може бути потрібна більша кількість інтервалів передачі, щоб модуль GCY 42 був розпізнаний. Якщо модуль GCY 42 не розпізнається, перевірте наступне:

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

240 | Українська

– Чи не завеликою є відстань від мобільного термінала?
Зменшіть відстань між мобільним терміналом і модулем GCY 42.
– Чи не розрядилася батарея?
Замініть батарею.
– Вимкніть і знову увімкніть Bluetooth® на своєму мобільному терміналі.
Перевірте, чи модуль GCY 42 розпізнається тепер.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Видаліть забруднення пензликом. Не використовуйте жодних миючих засобів або розчинників.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо

Українська | 241

використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ!

Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я.

Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів

вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

242 | Українська

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

Модулі GCY 42, приладдя і упаковку потрібно здавати на екологічно чисту повторну переробку.

Не викидайте електронні деталі і батареї в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЄС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на

Қазақ|243

навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Қазақ

Батарея Кіші батарея (З В литий батареясы, CR 2032)

252 | Казак

Bluetooth® Low Energy Module

Цим Robert Bosch Power Tools GmbH заявляє, що радіообладнання типу GCY 42 відповідає Директиві 2014/53/EU. З повним текстом декларації

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

CE

V

відповідності EU можна ознайомитися за такою Інтернет-адресою:

kk Осымен Robert Bosch Power Tools GmbH
