| Producttype | Acculader |
| Merk | Bosch |
| Model | GAL 18V-160 Professional |
| Ingangsspanning | 220-240 V~, 50-60 Hz |
| Uitgangsspanning | 18 V |
| Laadstroom | 8,9 A (160 W) |
| Afmetingen (L x B x H) | 200 x 100 x 80 mm |
| Gewicht | 0,5 kg |
| Bedrijfstemperatuur | -20 °C tot +50 °C |
| Opslagtemperatuur | -20 °C tot +70 °C |
| Type compatibele accu's | Bosch 18 V lithium-ion accu's |
| Laadtechnologie | Snel laden met temperatuurcontrole |
| Laadindicator | Groene LED (laden voltooid) / rode LED (laden bezig) |
| Bescherming | Bescherming tegen overlading, kortsluiting en diepontlading |
| Connectiviteit | Bluetooth® Low Energy 4.2 (ingebouwde GCY 42 module) |
| Voeding Bluetooth-module | Knoopcel CR2032 (3 V) |
| Bluetooth-bereik | 30 m (vrij veld) |
| Onderhoud | Reinigen met een penseel, zonder oplosmiddelen of reinigingsmiddelen |
| Veiligheid | Veiligheidsinstructies voor knoopcellen inbegrepen |
| Repareerbaarheid | Bosch after-sales service, reserveonderdelen beschikbaar |
Veelgestelde vragen - GAL 18V-160 Professional BOSCH
Gebruikersvragen over GAL 18V-160 Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Batterijlader in PDF-formaat gratis! Vind uw handleiding GAL 18V-160 Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GAL 18V-160 Professional van het merk BOSCH.

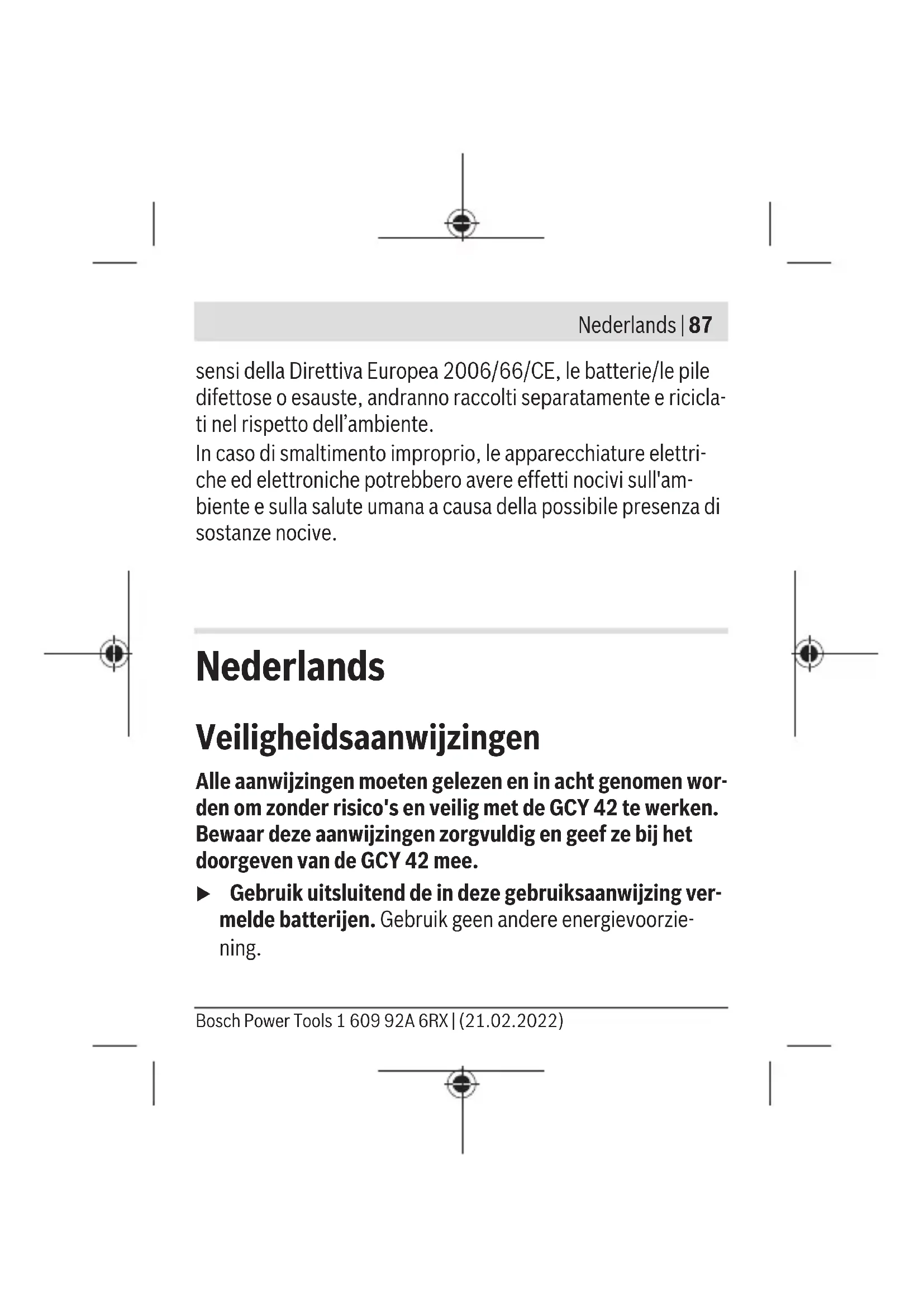

GEBRUIKSAANWIJZING GAL 18V-160 Professional BOSCH
Veiligheidsaanwijzingen
Alle aanwijzingen moeten gelezen en in acht genomen worden om zonder risico's en veilig met de GCY 42 te werken. Bewaar deze aanwijzingen zorgvuldig en geef ze bij het doorgeven van de GCY 42 mee.
- Gebruik uitsluitend de in deze gebruiksaanwijzing vermelde batterijen. Gebruik geen andere energievoorziening.
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
WAARSCHUWING
Zorg ervoor dat de knoopcel niet in de handen van kinderen komt. Knoopcellen zijn gevaarlijk.
Knoopcellen mogen nooit ingeslikt of in andere lichaamsopeningen ingebracht worden. Wanneer het vermoeden bestaat dat de knoopcel ingeslikt of in een andere lichaamsopening ingebracht werd, bezoek dan onmiddellijk een arts. Inslikken van de knoopcel kan binnen 2 uur leiden tot ernstig inwendig letsel en overlijden.
Let er bij het wisselen van de knoopcel op dat dit vak-kundig gebeurt. Er bestaat explosiegevaar.
- Gebruik uitsluitend de in deze gebruiksaanwijzing vermelde knoopcellen. Gebruik geen andere knoopcellen of een andere energievoorziening.
▶ Probeer niet de knoopcel weer op te laden en sluit de knoopcel niet kort. De knoopcel kan gaan lekken, explode-ren, branden en personen verwonden.
Ontladen knoopcellen moeten op correcte wijze verwijderd en afgevoerd worden. Ontladen knoopcellen kunnen
Nederlands
gaan lekken en daardoor het product beschadigen of personen verwonden.
▶ Verhit de knoopcel niet en gooi deze niet in het vuur. De knoopcel kan gaan lekken, exploderen, branden en personen verwonden.
▶ Beschadig de knoopcel niet en haal de knoopcel niet uit elkaar. De knoopcel kan gaan lekken, exploderen, branden en personen verwonden.
▶ Breng een beschadigde knoopcel niet in contact met water. Uitstromend lithium kan met water waterstof produceren en zo leiden tot brand, een explosie of verwonding van personen.
Het woordmerk Bluetooth® evenals de beeldtekens (logo's) zijn geregistreerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Robert Bosch Power Tools GmbH gebeurt onder licentie.
Gebruik de Bluetooth®-module niet meer, wanneer de afdekking niet meer kan worden gesloten, verwijder de knoopcel en laat deze repareren.
90 | Nederlands
Beschrijving van product en werking
Beoogd gebruik
Met de Bluetooth® Low Energy Module GCY 42 kan een elektrisch gereedschap persoonlijk ingesteld en de status ervan gecontroleerd worden. Tevens kunnen instellingen en gegevens op basis van Bluetooth®-radiotechnologie worden overgebracht. Voor de gegevensoverdracht is de toestemming van de gebruiker nodig.
Informatie over aangeboden Connectivity-functies krijgt u in de applicatie (app) Bosch Toolbox of in de gebruiksaanwijzing van het gebruikte elektrische gereedschap.
Afgebeelde componenten
De componenten zijn genummerd zoals op de pagina's met afbeeldingen.
(1) Knoopcel
(2) Bluetooth® Low Energy Module GCY 42
(3) Plaatshouder ^a)
Nederlands | 91
(4) Afdekking Bluetooth® Low Energy Module GCY 42 ^a)
a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.
Technische gegevens
| Bluetooth®Low Energy Module | GCY 42 |
| Productnummer | 1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W |
| Gebruikstemperatuur -20 °C ... +50 °C | |
| Opslagtemperatuur -20 °C ... +70 °C | |
| Afmetingen 7 x 30 x 30 mm | |
| Gewicht volgens EPTA-Procedure 01:2014 | 0,01 kg |
| Gegevensoverdracht | |
| Bluetooth® Bluetooth®4.2 (Low Energy) | A) |
| Signaalbereik maximaal 30 m | B) |
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
92 | Nederlands
Bluetooth® Low Energy Module
GCY 42
Gebruikt frequentiebereik 2402–2480 MHz
Uitgangsvermogen < 1 mW
Energievoorziening
Batterij knoopcel (3 V lithiumbatterij, CR
2032)
Levensduur batterij ca. 24 maanden
A) De mobiele eindapparaten moeten compatibel zijn met Bluetooth®-Low-Energy-apparaten (versie 4.2) en het Generic Access Profile (GAP) ondersteunen.
B) Het bereik kan afhankelijk van externe omstandigheden, met inbegrip van de gebruikte ontvanger, sterk variëren. Binnen gesloten ruimten en door metalen barrières (bijv. muren, schappen, koffers enz.) kan het Bluetooth®-bereik duidelijk geringer zijn.
▶ Verwijder de afdekking voor de Bluetooth® Low Energy Module GCY 42 op het elektrische gereedschap, bijv. met een schroevendraaier of een groot muntstuk. Door het gebruik van ongeschikte voorwerpen kan de elektronica of de afdekking beschadigd worden.
- Volg voor de ingebruikname na aankoop of vervangen van de batterij (1) de handelingen op de pagina's met afbeeldingen. Neem daarbij goed nota van de volgende aanwijzingen.
Eerste ingebruikname
(zie afbeeldingen A1-A5)
Aanwijzing: Bewaar de plaatshouder (3) van de GCY 42 goed.
Breng de plaatshouder weer aan, wanneer u het elektrische gereedschap zonder GCY 42 doorgeeft.
Plaats de batterij (1) met de pluspool naar boven in de GCY 42 (2). Het is niet nodig om de batterij erin te drukken; de batterij klikt niet vanzelf vast. Deze wordt pas bij het sluiten van de afdekking op de daarvoor bestemde positie vastgezet.
94 | Nederlands
Om de GCY 42 na het plaatsen te initialiseren, bedient u de aan/uit-schakelaar van het elektrische gereedschap.
Batterij vervangen
(zie afbeeldingen B1-B4)
Pak de lege batterij (1) alleen met de vingers weg.
Voordat de batterij helemaal leeg is, verschijnt in de app een waarschuwing.
GCY 42 verwijderen
(zie afbeeldingen C1-C2)
Gebruik bij het verwijderen van de GCY 42 (2) geen geweld. Gebruik geen spitse of scherpe gereedschappen.
Aanwijzing: Draai eventueel het elektrische gereedschap om de GCY 42 gemakkelijker te kunnen wegnemen.
Ingebruikname
Zodra de batterij (1) is geplaatst en de aan/uit-schakelaar op het elektrische gereedschap bediend wordt, zendt de GCY 42 continu een signaal uit. Het Bluetooth®-signaal wordt pas onderbroken, wanneer de batterij leeg of defect is of eruit gehaald wordt.
Meer informatie krijgt u direct in de app van Bosch.
Installatie en instelling van de app
Om de GCY 42 te kunnen gebruiken, moet u eerst de app Bosch Toolbox installeren.
- Download de app Bosch Toolbox via een dienovereenkomstige app-store (Apple App Store, Google Play Store).
Aanwijzing: Een gebruikersaccount bij de betreffende App-Store is noodzakelijk. - Selecteer vervolgens in de app het menupunt MyTools.
- Het display van uw mobiele eindapparaat toont alle vervolgstappen voor de verbinding van uw elektrische gereedschap met het eindapparaat.
Aanwijzing: Volg eerst de tutorial van de app helemaal. Daardoor krijgt u een beter overzicht van de verbindingsprocedure en het gebruik van de Connectivity-functies.
Gegevensoverdracht via Bluetooth®
De GCY 42 heeft een regelmatig zendinterval. Afhankelijk van omgeving kunnen meerdere zendintervallen nodig zijn, voordat de GCY 42 herkend wordt. Mocht de GCY 42 niet herkend worden, controleer dan het volgende:
96 | Nederlands
- Is de afstand tot het mobiele eindapparaat te groot?
Verklein de afstand tussen mobiel eindapparaat en GCY 42.
– Is de batterij te zwak of leeg?
Vervang de batterij. - Schakel op uw mobiele apparaat Bluetooth® uit en weer in.
Controleer of de GCY 42 nu herkend wordt.
Onderhoud en service
Onderhoud en reiniging
Verwijder vervuilingen met een kwastje. Gebruik geen reini- gings- of oplosmiddelen.
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.
Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.
Nederlands
Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Meer serviceadressen vindt u onder:
GCY 42-modules, accessoires en verpakkingen moeten op een milieuvriendelijke manier gerecycled worden.
Gooi elektronische componenten en batterijen niet bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
98 | Dansk
ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.
Dansk
nl Hierbij verklaar ik, Robert Bosch Power Tools GmbH, dat het type radioapparatuur GCY 42 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
