| 제품 유형 | 배터리 충전기 |
| 브랜드 | 보쉬 |
| 모델 | GAL 18V-160 Professional |
| 입력 전압 | 220-240 V~, 50-60 Hz |
| 출력 전압 | 18 V |
| 충전 전류 | 8.9 A (160 W) |
| 크기 (가로 x 세로 x 높이) | 200 x 100 x 80 mm |
| 무게 | 0.5 kg |
| 작동 온도 | -20 °C ~ +50 °C |
| 보관 온도 | -20 °C ~ +70 °C |
| 호환 배터리 종류 | 보쉬 18V 리튬이온 배터리 |
| 충전 기술 | 온도 제어 고속 충전 |
| 충전 표시기 | 녹색 LED (충전 완료) / 빨간색 LED (충전 중) |
| 보호 기능 | 과충전, 단락, 과방전 보호 |
| 연결성 | Bluetooth® Low Energy 4.2 (GCY 42 모듈 내장) |
| Bluetooth 모듈 전원 | CR2032 코인 배터리 (3V) |
| Bluetooth 범위 | 30m (자유 공간) |
| 유지 관리 | 용제나 세제 없이 브러시로 청소 |
| 안전 | 코인 배터리 안전 지침 포함 |
| 수리 가능성 | 보쉬 애프터서비스, 예비 부품 제공 |
자주 묻는 질문 - GAL 18V-160 Professional BOSCH
사용자 질문 GAL 18V-160 Professional BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 배터리 충전기 무료 PDF 형식! 매뉴얼 찾기 GAL 18V-160 Professional - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GAL 18V-160 Professional 브랜드 BOSCH.
사용 설명서 GAL 18V-160 Professional BOSCH

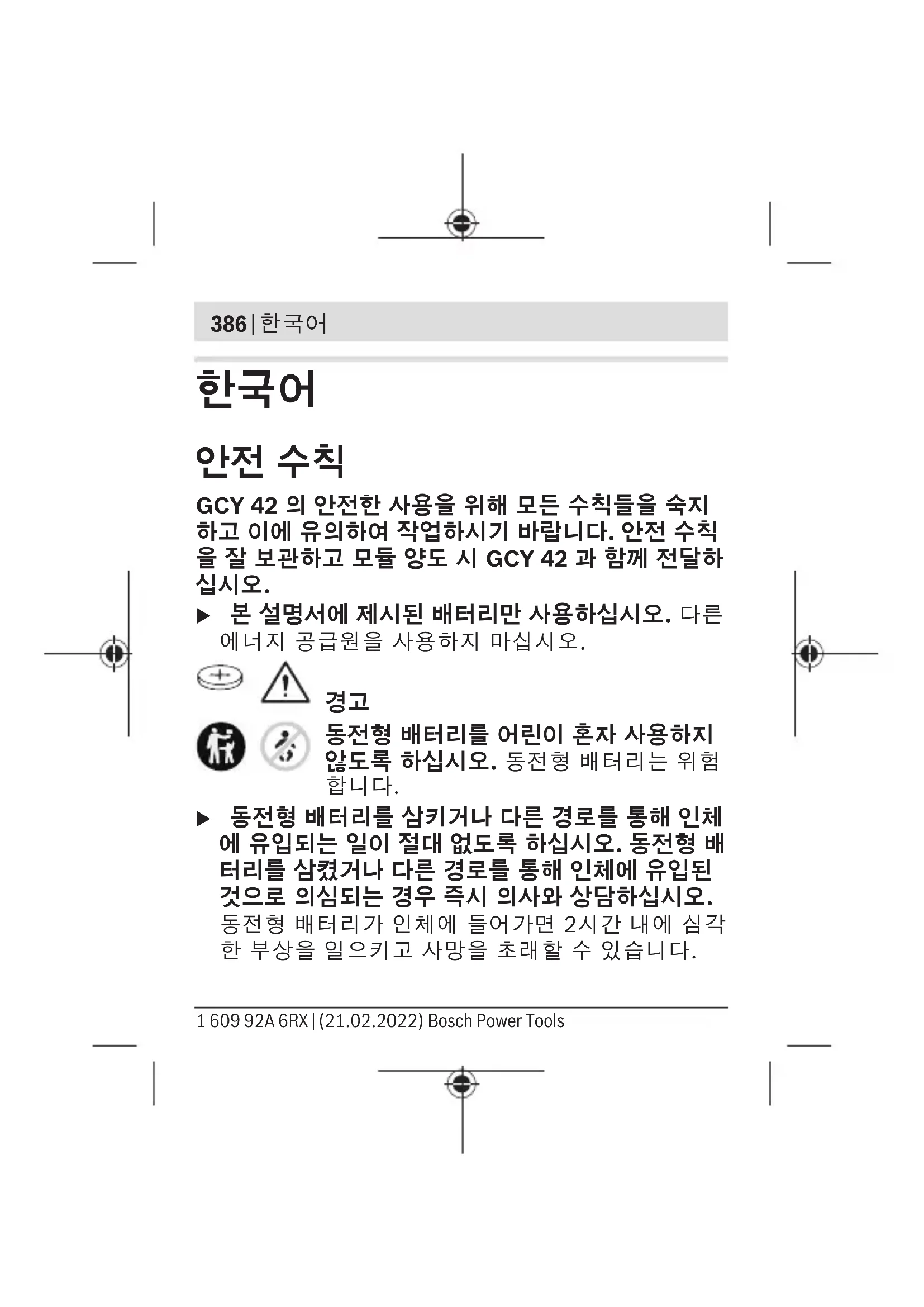

GCY 42 의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 안전 수칙을 잘 보관하고 모듈 양도 시 GCY 42 과 함께 전달하십시오.
▶ 본 설명서에 제시된 배터리만 사용하십시오. 다른 에너지 공급원을 사용하지 마십시오.
경고
동전형 배터리를 어린이 혼자 사용하지 않도록 하십시오. 동전형 배터리는 위험 합니다.
▶ 동전형 배터리를 삼키거나 다른 경로를 통해 인체에 유입되는 일이 절대 없도록 하십시오. 동전형 배터리를 삼켰거나 다른 경로를 통해 인체에 유입된 것으로 의심되는 경우 즉시 의사와 상담하십시오.
동전형 배터리가 인체에 들어가면 2시간 내에 심각한 부상을 일으키고 사망을 초래할 수 있습니다.
한국어|387
▶ 동전형 배터리 교환 시 올바른 방법으로 동전형 배
터리를 교환하십시오. 폭발 위험이 있습니다.
▶ 본 설명서에 제시된 동전형 배터리만 사용하십시오. 다른 동전형 배터리 또는 다른 에너지 공급원을 사용하지 마십시오.
▶ 수은전지를 재충전하지 말고 합선을 피하십시오.
수은전지가 누수되어 폭발, 화재 및 상해를 유발할 수 있습니다.
▶ 방전된 수은전지는 규정에 맞게 제거한 후 폐기하십시오. 방전된 수은전지는 누수될 수 있으며 이는 인체나 제품에 해를 끼칠 수 있습니다.
▶ 수은전지의 과열을 방지하고 불에 가까이 하지 마십시오. 수은전지가 누수되어 폭발, 화재 및 상해를 일으킬 수 있습니다.
▶ 수은전지를 손상시키거나 분리하지 마십시오. 수은전지가 누수되어 폭발, 화재 및 상해를 일으킬 수 있습니다.
▶ 손상된 수은전지에 물이 닿지 않도록 하십시오. 리튬이 누수되어 화재 또는 폭발이 일어나거나 이로 인하여 부상을 입을 수 있습니다.
블루투스® 워드마크와 그림(로고)은 Bluetooth SIG, Inc.의 등록상표입니다. Robert Bosch Power
388|한국어
Tools GmbH는 허가를 받아 이를 사용하고 있습니다.
▶ 커버가 제대로 닫히지 않는 경우, 더 이상
Bluetooth® 모듈을 사용하지 말고, 수은전지를 제거한 후 수리 받으십시오.
▶ 해당 무선설비는 전파혼신 가능성이 있으므로 인명안전 과 관련된 서비스는 할 수 없습니다.
제품 및 성능 설명
규정에 따른 사용
블루투스® Low Energy Module GCY 42 는 블루투스® 무선 기술에 기반하여 전동공구의 사용자 개별화 및 상태 점검과 설정 내역 및 데이터 전송이 가능합니다. 데이터는 사용자가 전송에 동의해야 보낼 수 있습니다.
제공되는 연결 기능에 관한 정보는 응용 프로그램 (앱) Bosch Toolbox 또는 사용하는 전동공구의 사용 설명서에서 확인할 수 있습니다.
한국어|389
제품의 주요 명칭
제품의 주요 명칭에 표기된 번호는 기기 그림이 나와 있는 면을 참고하십시오.
(1) 동전형 배터리
(2) Bluetooth® Low Energy Module GCY 42
(3) 플레이스 홀더 a)
(4) Bluetooth® Low Energy Module GCY 42 커버 a)
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 블루투스®Low Energy Module | GCY 42 | |
| 제품 번호 | 1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W | |
| 작동 온도 | -20°C ... +50°C | |
| 보관 온도 | -20°C ... +70°C | |
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
390|한국어
| 블루투스®Low Energy Module | GCY 42 | |
| 치수 | 7 x 30 x 30 mm | |
| EPTA-Procedure01:2014에 따른 중량 | 0.01 kg | |
| 데이터 전송 | ||
| 블루투스® | 블루투스® 4.2 (Low Energy)A) | |
| 신호 도달 범위 | 최대 30 mB) | |
| 사용된 주파수 범위 | 2402-2480 MHz | |
| 출력 | < 1 mW | |
| 에너지 공급 | ||
| 배터리 | 동전형 배터리(3V 리튬 배터리, CR 2032) | |
한국어|391
블루투스® Low Energy Module
| 배터리 수명 약 | 24개월 |
A) 모바일 단말기는 Bluetooth®-Low-Energy-장치 (버전 4.2)와 호환되어야 하며, 일반 접근 프로파일 (Generic Access Profile, GAP)을 지원해야 합니다.
B) 도달 범위는 사용하는 수신기를 비롯한 외부 조건에 따라 큰 차이가 있을 수 있습니다. 폐쇄된 공간에서 사용하거나 금속 장애물(예: 벽, 선반, 케이스 등)을 통과하는 경우 블루투스® 도달 범위가 현저하게 줄어들 수 있습니다.
시스템 전제조건
| 모바일 단말기(태블릿,스마트폰) |
GCY 42
| Android 6.0 (및그 이상의 버전) |
iOS 11(및그 이상의 버전)
392|한국어
조립 및 작동
에너지 공급
▶ 전동공구에서 스크류 드라이버 또는 큰 동전을 이용해서 Bluetooth® Low Energy Module GCY 42의 커버를 제거하십시오. 적합하지 않은 물건을 사용하면 전자장치 또는 커버가 손상될 수 있습니다.
-구매 후 또는 배터리 (1) 교체 후 처음 사용할 경우 그림에 나와 있는 대로 작업을 진행하십시오. 이때 다음과 같은 지침에 유의해야 합니다.
최초 사용
(그림 A1-A5 참조)
지침: GCY 42의 플레이스 홀더 (3) 를 잘 보관하십시오. GCY 42 없이 전동공구를 전달할 경우 다시 플레이스 홀더를 사용하십시오.
배터리(1)의 플러스극이 위쪽을 향하도록 하여
GCY 42 (2) 에 끼우십시오. 배터리를 밀어 넣을 필요는 없습니다. 배터리 스스로 맞물려 고정되지 않습니다. 배터리는 커버를 닫을 때 규정된 위치에 고정됩니다.
한국어|393
사용 후 GCY 42를 초기화하려면 전동공구의 전원 스위치를 누르십시오.
배터리 교체하기
(그림 B1-B4 참조)
사용한 배터리 (1) 는 손가락만 사용하여 분리하십시오.
배터리가 완전히 소모되기 전에 앱에 경고 표시가 나타납니다.
GCY 42 분리하기
(그림 C1-C2 참조)
GCY 42 (2) 분리를 위해 무력을 가하지 마십시오. 뜨족하거나 날카로운 공구를 사용하지 마십시오.
지침: GCY 42를 간편하게 분리하기 위해 필요에 따라 전동공구를 사용할 수 있습니다.
기계 시동
배터리 (1) 를 끼우고 전동공구의 전원 스위치를 누르면, GCY 42는 계속해서 신호를 송출합니다.
Bluetooth®-신호는 배터리가 방전되거나 결함이 있을 때 또는 배터리를 탈거했을 때에만 중단됩니다.
394|한국어
보다 상세한 정보는 보쉬 앱에서 직접 확인할 수 있습니다.
앱 설치 및 셋업
GCY 42를 사용하려면 먼저 앱 Bosch Toolbox를 설치해야 합니다.
-해당 앱스토어(Apple App Store, Google Play Store)를 통해 앱 Bosch Toolbox를 다운받으십시오.
지침: 해당 앱스토어에 사용자 계정이 등록되어 있어야 합니다.
-다운받은 후 앱에서 MyTools 항목을 선택하십시오.
-모바일 단말기의 디스플레이에 전동공구를 단말기에 연결하기 위한 모든 단계가 제시됩니다.
지침: 먼저 앱의 지침 전체를 숙지하십시오. 이렇게 하면 연결 과정에 대한 내용 및 연결 기능 사용 방법에 대해 잘 파악할 수 있을 것입니다.
Bluetooth®를 통한 데이터 전송
GCY 42는 규칙적인 전송 주기가 있습니다. 환경에 따라 GCY 42가 감지되기 전까지 여러 번의 전송 주
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
한국어|395
기를 거쳐야 할 수 있습니다. GCY 42가 감지되지 않을 경우, 다음 사항을 점검하십시오.
-모바일 단말기까지의 거리가 너무 떨어져 있습니까?
모바일 단말기와 GCY 42와의 거리를 좁히십시오.
-배터리가 너무 약하거나 방전되었습니까?
배터리를 교환하십시오.
-모바일 단말기에서 Bluetooth®를 겪다가 다시 커십시오.
GCY 42가 감지되는지 확인하십시오.
보수 정비 및 서비스
보수 정비 및 유지
브러시를 이용하여 오염 물질을 제거합니다. 세척제 또는 용제를 사용하지 마십시오.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
396|한국어
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
GCY 42 모듈, 부품 및 포장재 일체는 재활용을 위해 분리배출합니다.
전자 부품 및 배터리는 가정 폐기물에 버리지 마십시오!
