ПОСІБНИК КОРИСТУВАЧА GAA 18V24 Professional BOSCH

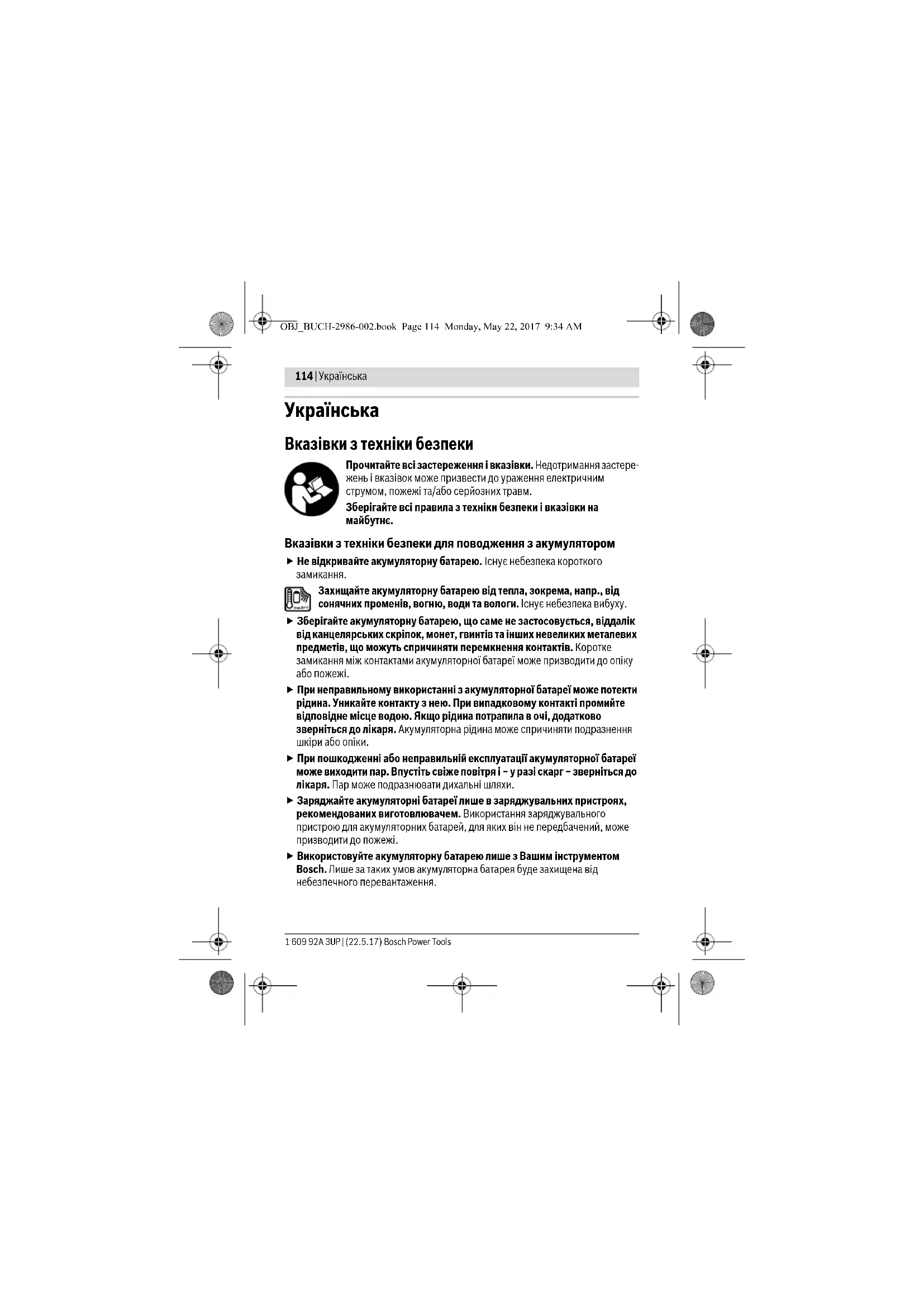

Вказівки з техніки безпеки Прочитайте всі застереження і вказівки. Недотримання застере- жень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на

Вказівки з техніки безпеки для поводження з акумулятором Не відкривайте акумуляторну батарею. Існує небезпека короткого

Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху. Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. OBJ_BUCH-2986-002.book Page 114 Monday, May 22, 2017 9:34 AMУкраїнська | 115 Bosch Power Tools 1 609 92A 3UP | (22.5.17) ОБЕРЕЖНО! Використовуйте лише акумуляторні батареї, рекомендовані у розділі «Технічні дані». При використанні інших акумуляторних батарей існує небезпека вибуху. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Не встромляйте акумулятор у адаптер, якщо кнопки розблокування є пошкодженими або дефектними. Акумулятор може випасти під час використання. Відпрацьовані акумуляторні батареї потрібно здавати на екологічно чисту повторну переробку. При цьому дотримуйтеся, будь ласка, вказівок з розділів «Транспортування» і «Утилізація». Опис продукту і послуг Адаптер для акумуляторної батареї призначений для під'єднання літій-іонної акумуляторної батареї Bosch 14,4 або 18 В в якості джерела живлення. За допомогою адаптера для акумуляторної батареї можна одночасно подавати живлення максимум на два пристрої USB, а також один нагрівальний елемент куртки з підігрівом. Зображені компоненти Нумерація зображених компонентів посилається на зображення на сторінках з

1 Адаптер для акумуляторної батареї 2 Гніздо USB 3 Гніздо для штекера нагрівального елемента куртки з підігрівом 4 Кріплення для пояса 5 Кнопка увімкнення для задіювання адаптера для акумуляторної батареї 6 Акумуляторна батарея* 7 Кнопка розблокування акумуляторної батареї *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. OBJ_BUCH-2986-002.book Page 115 Monday, May 22, 2017 9:34 AM116 | Українська 1 609 92A 3UP | (22.5.17) Bosch Power Tools Технічні дані Експлуатація Встромляння і виймання акумуляторної батареї (див.мал.A1–A2) Не застосовуйте силу при встромлянні акумулятора. Конструкція акумулятора не дозволяє встромити його в адаптер неправильно. – Щоб встромити акумуляторну батарею 6, посуньте її до упору в адаптер для акумуляторної батареї 1. – Щоб витягнути акумулятор 6, натисніть на кнопки розблокування 7 на акумуляторі і витягніть акумулятор з адаптера 1. Адаптер для акумуляторної батареї GAA 18V-24 Товарний номер 1 600 A00 J.. USB-роз’єм – Зарядна напруга –Вихідний струм (макс.)* у разі 1 USB-пристрою –Вихідний струм (макс.)* у разі 2 USB-пристроїв

2,4 1,2 Підключення нагрівального елемента – Зарядна напруга –Вихідний струм (макс.)**

2,2 макс. допустима довжина кабелю USB м1,5 Допустима температура навколишнього

–при заряджанні –при експлуатації

0...+45 –10...+50 Рекомендовані акумулятори GBA 14,4 V... GBA 18 V... Рекомендовані зарядні пристрої AL 18.. CV GAL 18.. CV GAL 36.. CV GAX 18 V-30

• Фактичний вихідний струм залежить від під’єднаного USB-пристрою. ** Фактичний вихідний струм залежить від налаштування куртки Heat+ Jacket. *** Обмежена потужність при температурах <0 °C Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки. OBJ_BUCH-2986-002.book Page 116 Monday, May 22, 2017 9:34 AMУкраїнська | 117 Bosch Power Tools 1 609 92A 3UP | (22.5.17) Заряджання зовнішніх пристроїв з USB (див. мал. B) За допомогою USB-роз’єму на адаптері для акумуляторної батареї можна подовжувати час роботи акумулятора різноманітних USB-пристроїв, що живляться від акумуляторів, напр., мобільного телефону, MP3-плеєра або планшетного ПК. Переконайтеся в тому, що зовнішній пристрій з USB можна заряджати через USB-роз’єм на адаптері для акумуляторної батареї. Прийміть до уваги дані, що містяться у розділі «Teхнічні дані». –Під’єднайте зарядний кабель пристрою з USB до USB-роз’єму 2 на адаптері для акумуляторної батареї 1. –Натисніть кнопку увімкнення 5 для задіювання адаптера для акумуляторної батареї. Кнопка увімкнення 5 світиться. Якщо не під’єднаний жодний зарядний кабель, за 30 секунд USB-роз’єми автоматично вимикаються. Кнопка увімкнення 5 гасне. Для економії енергії по завершенні процесу заряджання USB-роз'єми автоматично вимикаються. Підключення нагрівального елемента (див. мал. B) –Встроміть з’єднувальний штекер нагрівального елемента у гніздо 3 на адаптері для акумуляторної батареї 1. –Натисніть кнопку увімкнення 5 для задіювання адаптера для акумуляторної батареї. Кнопка увімкнення 5 світиться. Виконайте налаштування куртки Heat+ Jacket. Дотримуйтесь інструкції з експлуатації куртки Heat+ Jacket. –Встроміть адаптер акумулятора 1 у передбачену для цього кишеню у предметі одягу або почепіть адаптер акумулятора за допомогою кріплення для поясу 4 собі на ремінь. Усунення несправностей Проблема Що робити Зовнішній пристрій з USB не заряджається від USB-

Заряджання акумуляторної батареї Під’єднайте зарядний кабель зовнішнього пристрою з USB до USB-роз’єму 2 на адаптері для акумуляторної батареї 1. Увімкніть адаптер для акумуляторної батареї 1 кнопкою увімкнення 5. Зовнішній пристрій з USB не заряджається від USB-роз’єма на адаптері акумулятора (зважайте на дані, що містяться у розділі «Teхнічні дані»*). OBJ_BUCH-2986-002.book Page 117 Monday, May 22, 2017 9:34 AM118 | Українська 1 609 92A 3UP | (22.5.17) Bosch Power Tools Технічне обслуговування і сервіс Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки дл я здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: [phone] Факс: [phone] E-Mail: [e-mail] www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Нагрівальний елемент не нагрівається Заряджання акумуляторної батареї Підключіть кабель нагрівального елемента до гнізда 3 на адаптері для акумуляторної батареї 1. Увімкніть адаптер для акумуляторної батареї 1 кнопкою увім кнення 5.

• Деякі зовнішні пристрої з USB, хоча і мають відповідні технічні дані, все одно не заряджаються від цього адаптера для акумуляторної батареї. Проблема Що робити OBJ_BUCH-2986-002.book Page 118 Monday, May 22, 2017 9:34 AMУкраїнська | 119 Bosch Power Tools 1 609 92A 3UP | (22.5.17) Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
