N'utiliser l'accumulateur qu'vec votre produit Bosch. Ceci protège l'accumulateur contre une surcharge dangereuse.
ATTENTION! Utilisez exclusivement les accus recommandés sous « Caracteristiques techniques ». En cas d'utilisations d'autres accus, il existe un risque d'explosion.
Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le bollier risque d'endommager l'accu. Il peut en résultat un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'explorer ou de surchauffer.
- Ne pas insérer l'accu dans l'adaptateur d'accu quand les touches de déverrouillage sont cassées ou endomagées. L'accu pourrait sinon tomber en cours d'utilisation.
Prière de rapporter les accus dans un Centre de recyclage respectieux de l'environnement. Observe pour cela les indications des sections « Transport » et « Elimination des déchets »

Description et performances du produit

L'adaptateur d'accu est concu pour receivevoir un accu Lithium-Ion Bosch de 14,4 V ou 18 V servant de source de tension. L'adaptateur d'accu permet d'alimenter en tension simultanément 2ngeils USB et un element chauffant de veste chauffante.

Eléments de l'appareil

La numérotation des éléments de l'appareil se refère aux représentations sur les pages graphiques.

1 Adaptateur d'accu
2 Douille USB
3 Prise pour connecteur d'element chauffant de veste chauffante
4Clip de ceinture
5 Touche d'activation de I'adaptateur d'accu
6 Accu*
7 Touche de déverrouillage de l'accumulateur
'Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.

Bosch Power Tools 1609 92A 3UP| (22.5.17)

Adaptateur d'accu GAA 18V-24
N° d'article		1 600 A00 J..
Prise USB		2 x Typ A
- Tension de charge	V=	5
- Courant de charge (maxi)* pour 1 appeareil USB	A	2,4
- Courant de charge (maxi)* pour 2 appeareils USB	A	1,2
Prise d' éléments chauffant		Bosch Heat+ Jacket
- Tension de charge	V=	12
- Courant de charge (maxi)A*		2,2
Longueur max. admissible du cable USB m		1
Plage de températures autorisées
- pendant l'charge	°C	0...+45
- pendant le fonctionnement et pour le stockage	°C	-10...+50
Accus recommends		GBA 14,4 V...
		GBA 18 V...
Chargeurs recommends AL 18.. CV		GAL 18.. CV
		GAL 36.. CV
		GAX 18 V-30

*Le courant de charge réel est fonction de l'appareil USB raccordé.
Le courant de charge reel est fonction du reglage de la veste chauffante Heat+ Jacket.
** performances réduites à des températures <0°C
Ca racteristiques techniques déterminées avec l'accu fourni avec l'appareil.

Fonctionnement

Montage et démontage de l'accu (voir figures A1 - A2)

• Ne pas forcer pour insérer l'accu. L'accu est conçu de façon à ne pouvoir être introduit dans l'adaptateur d'accu que dans la position correcte.
• Pour insérer l'accu 6, glissez-le jusqu'en bute dans l'adaptateur d'accu 1.
  Pour extraire l'accu 6, presse les touches de déverrouillage 7 de l'accu et retirez l'accu de l'adaptateur 1.

1609 92A 3UP | (22.5.17) Bosch Power Tools

Recharge d'appareils USB extérieurs (voir figure B)

Les prises USB de l'adaptateur d'accu permettant de prolonger l'autonomie de divers apparèels USB fonctionnant sur accu (smartphone, tablette, lecteur MP3, etc.).

Assurez-vous que votre apparéil USB externe est compatible avec la prise USB de l'adaptateur d'accu. Reportez-vous pour cela aux « Caracteristiques techniques »
- Connectez le cable de charge de votre appareil USB à la prise USB 2 de l'adaptateur d'accu 1.
- Actionnez la touche d'activation 5 de l'adaptateur d'accu. La touche d'activation 5 s'allume. Les prises USB se désactiver automatiquement au bout de 30 secondes si aucin cable de charge n'est connecté. La touche d'activation 5 s'est int.

Pour economiser l'énergie, les prises USB se désactiver automatiquement au terme du processus de charge.

Raccordement d'un élément chauffant (voir figure B)

• Connectez le cable de l'élément chauffant à la prise 3 de l'adaptateur d'accu 1.
• Actionnez la touche d'activation 5 de l'adaptateur d'accu. La touche d'activation 5 s'allume. Reglez le chauffage de la veste Heat+ dans la position souhaitee. Observe les indications de la notice d'utilisation de la veste chauffante Heat+.
  Glissez l'adaptateur d'accu 1 dans la poche du vêtement prévue à cet effet ou accrochez-le à votre ceinture en utilisant le clip de ceinture 4.

Guide de dépannage

Problème Remède

L'appareil USB externe connecté à la prise USB ne se recharge pas.	Chargement de l'accu
	Reliez le cable de charge de l'appareil USB externe à la prise USB 2 de l'adaptateur d'accu 1. Activez l'adaptateur d'accu 1 en appuyant sur la touche d'activation 5.
	L'appareil USB externe n'est pas rechargeable à partir de la prise USB de l'adaptateur d'accu (consulter les « Caracteristiques techniques »).

Bosch Power Tools 1609 92A 3UP| (22.5.17)

Les batteries/piles dont on ne peut plus se servir peuvent etre déposées directement au+.

Suisse

Batrec AG

3752 Wimmis BE

Batteries/piles :

Lithium ion :

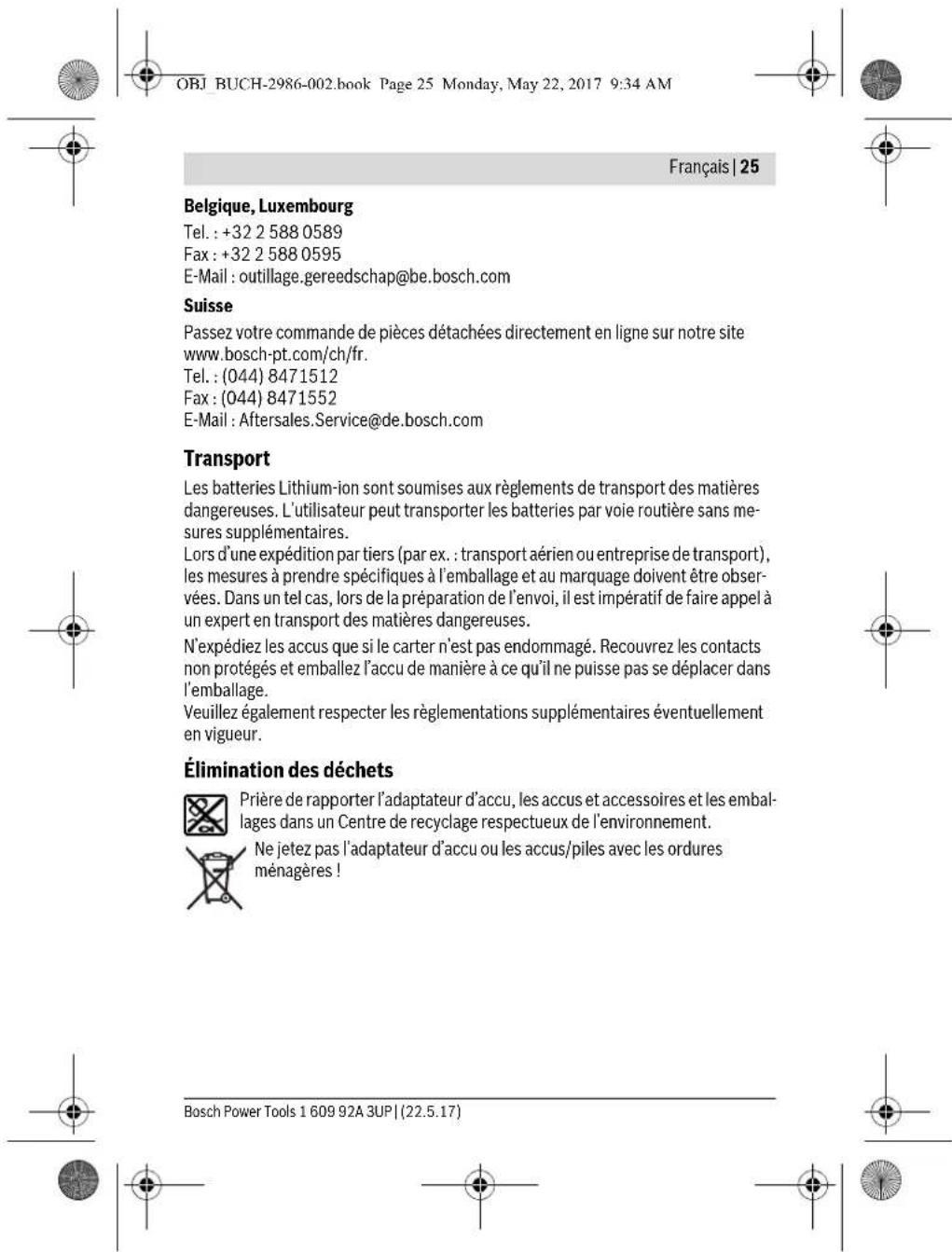

Respectez les indications données dans le chapitre « Transport», page 25.

Sous réserve de modifications.
