Produkttyp	Batteriadapter (bärbar laddare)
Märke	Bosch
Modell	GAA 18V24 Professional
Strömförsörjning	Bosch Lithium-Ion-batteri 14,4 V eller 18 V
Antal USB-portar	2 (Typ A)
USB-utspänning	5 V
USB-utström (max, 1 enhet)	2,4 A
USB-utström (max, 2 enheter)	1,2 A
Uttag för värmejacka	12 V, 2,2 A max
Max. USB-kabellängd	1 m
Driftstemperatur	-10 °C till +50 °C
Laddningstemperatur	0 °C till +45 °C
Kompatibla batterier	GBA 14,4 V, GBA 18 V
Rekommenderade laddare	AL 18.. CV, GAL 18.. CV, GAL 36.. CV, GAX 18 V-30
Vikt (uppskattad)	Cirka 250 g
Mått (uppskattade)	120 x 60 x 30 mm
Material	ABS-plast
Bältesklämma	Ja
Aktiveringsknapp	Ja, med lysdiod
Säkerhet	Skydd mot överbelastning och kortslutning
Underhåll och rengöring	Rengör med en torr trasa
Garanti	2 år (tillverkare)
Reparerbarhet	Reservdelar finns hos Bosch

Vanliga frågor - GAA 18V24 Professional BOSCH

Kan jag använda denna adapter med batterier från andra märken?

Nej, använd endast rekommenderade Bosch-batterier (GBA 14,4 V eller 18 V) för att undvika explosions- eller funktionsstörningsrisker.

Hur laddar jag min smartphone med denna adapter?

Sätt i ett kompatibelt batteri, anslut din smartphones USB-kabel till en av USB-uttagen, tryck sedan på aktiveringsknappen. Indikatorlampan tänds och laddningen startar.

Vilken batterikapacitet krävs?

Adaptern fungerar med alla Bosch GBA 14,4 V eller 18 V batterier oavsett kapacitet (Ah). Välj en kapacitet som passar dina behov av drifttid.

Kan jag använda värmejackan samtidigt som USB-laddning?

Ja, adaptern kan samtidigt driva värmejackan (via dedikerat uttag) och upp till två USB-enheter, men den totala strömmen är begränsad.

Hur vet jag om adaptern är på?

Aktiveringsknappen lyser när adaptern är aktiv. Om ingen kabel är ansluten släcks den automatiskt efter 30 sekunder för att spara energi.

Vad gör jag om USB inte fungerar?

Kontrollera att batteriet är laddat och korrekt isatt, att USB-kabeln är ordentligt ansluten och att USB-enheten är kompatibel (spänning 5 V). Aktivera adaptern med aktiveringsknappen.

Kan jag lämna batteriet i adaptern?

Ja, men det rekommenderas att ta bort batteriet om adaptern inte används under en längre tid för att undvika djupurladdning.

Är adaptern vattentät?

Nej, adaptern är inte vattentät. Undvik exponering för fukt och vätskor för att förhindra kortslutning och skador.

Hur rengör jag adaptern?

Rengör den med en torr, luddfri trasa. Använd inte lösningsmedel eller slipande rengöringsmedel, och doppa aldrig adaptern i vatten.

Var kan jag köpa reservdelar?

Reservdelar (som bältesklämma eller hölje) finns hos Bosch kundtjänst eller auktoriserade återförsäljare.

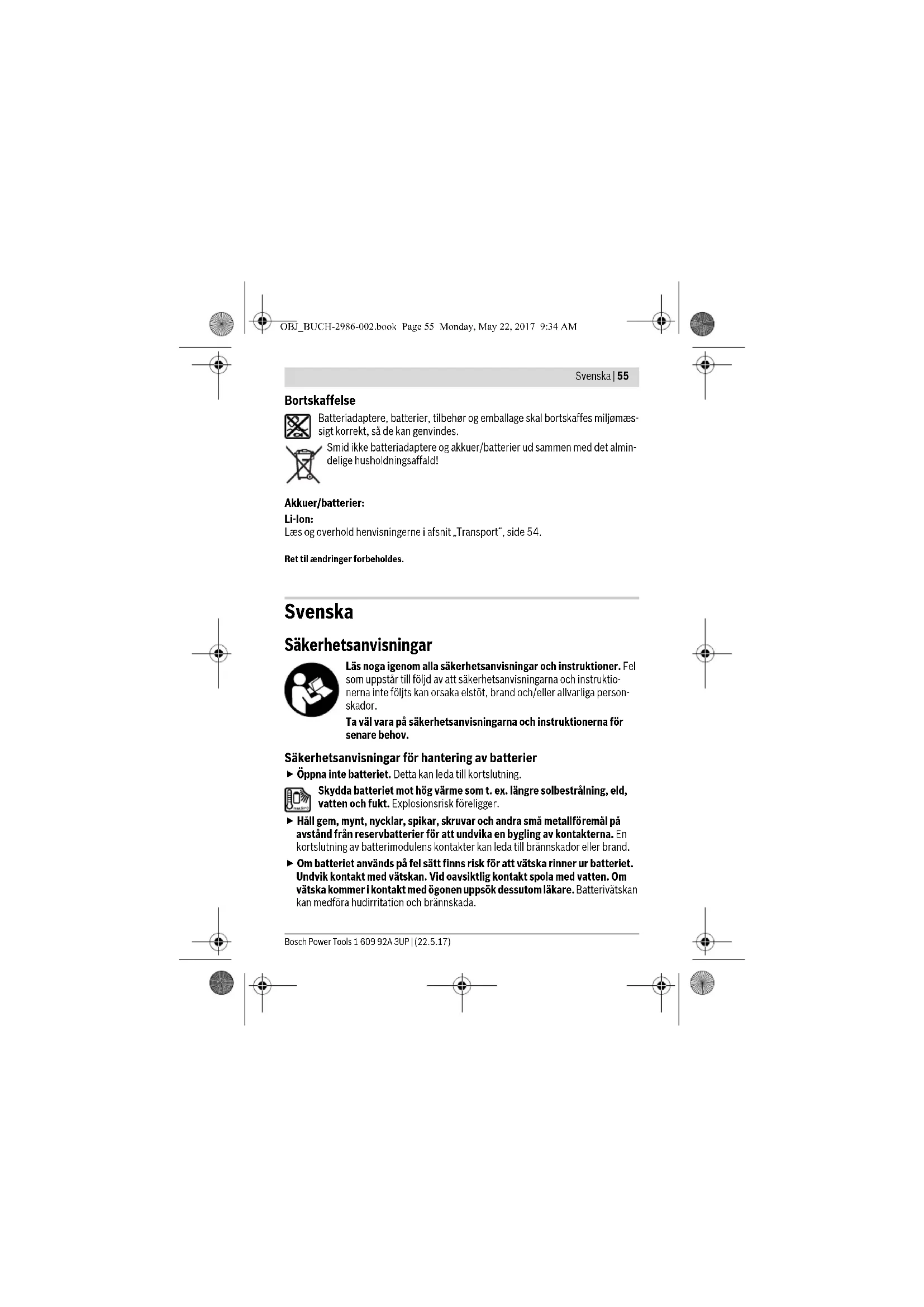

BRUKSANVISNING GAA 18V24 Professional BOSCH

Läs noga igenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsanvisningarna och instructtionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Ta val vara pa sakerhetsanvisningarna och instruktionerna for senare behov.

Sakerhetsanvisiningar forHantering av batterier

Oppnaintebatteriet.Detta kan leda tillkortslutng.

Skydda batteriet mot hög varme som t. ex. langre solbestralning, eld, vatten och fukt. Explosionsrisk foreligger.

Hall gem, mynt, nycklar, spikar, skruvar och andere sma metallfremål pa avstand frän reservbatteri for att undvika en bygling av kontakterna. En kortslutting av batterimodulens kontakter kan leda till brännskador erlor brand
Om batteriet anvands pa fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spola med vatten. Om vatska kommen i kontakt med ogonen uppsok dessutom lakare. Batterivatskan kan medfora hudiritation och brannskada.

Bosch Power Tools 1609 92A 3UP| (22.5.17)

I skadat ell erfelanvant batteri kan angor upsta. Tillfor friskluft och uppsok lakare vid akommer. Angorna kan leda til irritation i andningsvagarna.
Ladda batterierna endast i de laddare som tilverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.
Anvand batteriet endast for produiter frans Bosch. Pa sa satt skyddas batteriet mot farlig overbelastning.
VAR FÖRSIKTIG! Använd endast de batterier som rekommenderas under "Tekniska data". Om andra batterier används foreligger explosionsrisk.
- Batteriet kan skadas av vassa foremål som t. ex. spikar erller skruvmejslar eller på grund av ytre paverkan. En intern kortslutning kan uppsta och rök, explosion erler overhettning kan forekomma hos batteriet.
Satt inte batteriet i adaptern om upplasningsknapparna ar defekta. Batteriet kan falla ut under drift.
Forbrukade uppladdningsbara batterier skull lamnas till en miljovänlig atervinning. Beakta betraffande detta anvisningarna i avsnitten "Transport" och "Avfallshantering".

Produkt- och kapacitetsbeskrivning

Batteriadaptern ar til fort Bosch 14,4 Vller ett 18V-lithiumjonbateri som stromkalla. Med batteriadaptern kan max tva USB-enheter samt ett varmeelement for varmejackan forsorjas med strom samtidigt.

Illustrerade komponenter

Numreringen av komponenterna hanvisar till illustrationen pa grafiksidan.

1 Batteriadapter
2 USB-kontaktdon
3 Utag for anslutningskontakten pa värmejackans värmeelement
4 Bältescips
5 Paslagningsknapp for aktivering av batteriadaptern
6 Batteri
7 Batteriets upplasningsknapp
1bruksanvisingen avbildat och beskrivet tillbehör ingár inte i standardleveransen. I vart tillbehörssprogram beskrivs allt tillbehör som finns.

1609 92A 3UP | (22.5.17) Bosch Power Tools

Produktnummer		1 600 A00 J..
USB-anslutning		2 x Typ A
- Laddspänning	V=	5
- Laddström (max.)* vid 1 USB-enhet	A	2,4
- Laddström (max.)* vid 2 USB-enheter	A	1,2
Anslutting värmeelement		Bosch Heat+ Jacket
- Laddspänning	V=	12
- Laddström (max.)**	A	2,2
max. tilläten langd på USB-kabel m		1
Tilläten omgivningsstemperatur
- vid laddning	°C	0...+45
- vid drift och lagring	°C	-10...+50
Rekommenderade batterier		GBA 14,4 V...
		GBA 18 V...
Rekommenderade laddare AL 18.. CV		GAL 18..CV
		GAL 36..CV
		GAX 18 V-30
* Den faktiska laddströmmen beror på ansluten USB-enhet.
** Den faktiska laddströmmen beror på inställingarna hos Heat+ Jacket.
*** begrünsad effekt vid temperaturer <0°C
Tekniska data baserade på medlevererad batterimodul.

Drift

Insätting och uttagning av batterimodulen (se bilderna A1 - A2)

Användinte vänd nar du sätter i batteriet. Batteriet ar konstruerat sa att det bara kan sattas in pa ratt halli adaptern.

• For att satta i batterierna 6, skjut in dem till anslag adaptern 1.
• For att aut batteriet 6, tryck pa upplasningsknappen 7 pa batteriet och dra det ur adaptern 1.

Bosch Power Tools 1609 92A 3UP| (22.5.17)
Bosch Power Tools 1609 92A 3UP| (22.5.17)

Se till att din externa USB-enhet kan laddas med USB-anslutningen på adaptern. Beakta uppgiffterna i "Tekniska data".

Satt in laddningskabeln for din USB-enhet i USB-uttaget 2 pa batteriadaptern 1.
Tryck pa paslagningsknappen 5 for att aktivera batteriadaptern. Pasaagningsknappen 5 lyser.

Omingen laddningskabel ar ansluten avaktiveras USB-ansluttingarma automatiskt after 30 sekunder. Paslagningsknappen 5 slocknar.

For att spara energia avaktiveras USB-ansluttingarna automatiskt after avslutad ladd-ning.

Anslut varmeelementet (se bild B)

• Satt in anslutningskontakten for varmeelementet iuttaget 3 pa batteriadaptern 1.
  Tryck pa paslagningsknappen 5 for att aktivera batteriadaptern. Pasaagningsknappen 5 lyser.

Utfor installingen pa Heat+ Jacket. Beakta braksanvisingen for Heat+ Jacket.

• Skjut in adaptern 1 i avsedd ficka i plagget ell hang adaptern med klammn 4 i ditt balte.

Atgardenvid störningar

Problem Atgard

Den externa USB-enheten kan Batteriets laddning

inte laddas i USB-anslutningen. Anslut laddningskabeln for den externa USB- enheten till USB-uttaget 2 på batteriadaptern 1. Aktivera batteriadaptern 1 med pascalngsnkappen 5. Den externa USB-enheten kan inte laddas med USB-anslutningen i adaptern (beakta uppgifternai "Tekniska data").

Värmeelementet varms inte upp Batteriets laddning

Anslut kabeln for varmeelementet till uttaget 3 pa batteriadaptern 1. Aktivera batteriadaptern 1 med paslagningskappen 5.

• Vissa externa USB-enheter kan, trots att de uppyiler de tekniiska kraven, inte laddas medenna adapter.

1609 92A 3UP | (22.5.17) Bosch Power Tools

Underhäll och service

Kundtjanst och anvandarradgivning

Kundservicen ger svar pa fragor betraffande reparation och underhall avprodukter och reservdilar. Sprangskisser och information om reservdilar hittar du pa: www.bosch-pt.com

Bosch användarrädgivningsteamet hjälper garna vid frågor som gäller varaprodukter och tillbehör.

Angé alltid vid forfrägnigar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produits typskylt.

Svenska

De litiumjonbatterier som ingar ar underkastade kraven for farligt gods. Anvandaren kan utan ytterligare forpliktelser transportera batterierna pa allman vag. Vid transport genom bredje person (t. ex. flygfrakt erer spedition) ska speciella villkor forforpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsuleras.

Batterier fãr forsändas endast om holjet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan roras i forpackningen. Beakta även tillampliga nationella foreskrifter.

Bosch Power Tools 1609 92A 3UP| (22.5.17)

Batteriadapter, batteri, tillbehör och forpackninger sca avfallshanteras på ett miljövänligt satt for atervinning.

Släng inte batteriadapter och uppladdningsbara batterier/engångsbatteri i hushållsavfallet.
