PANDUAN PENGGUNA GAA 18V24 Professional BOSCH

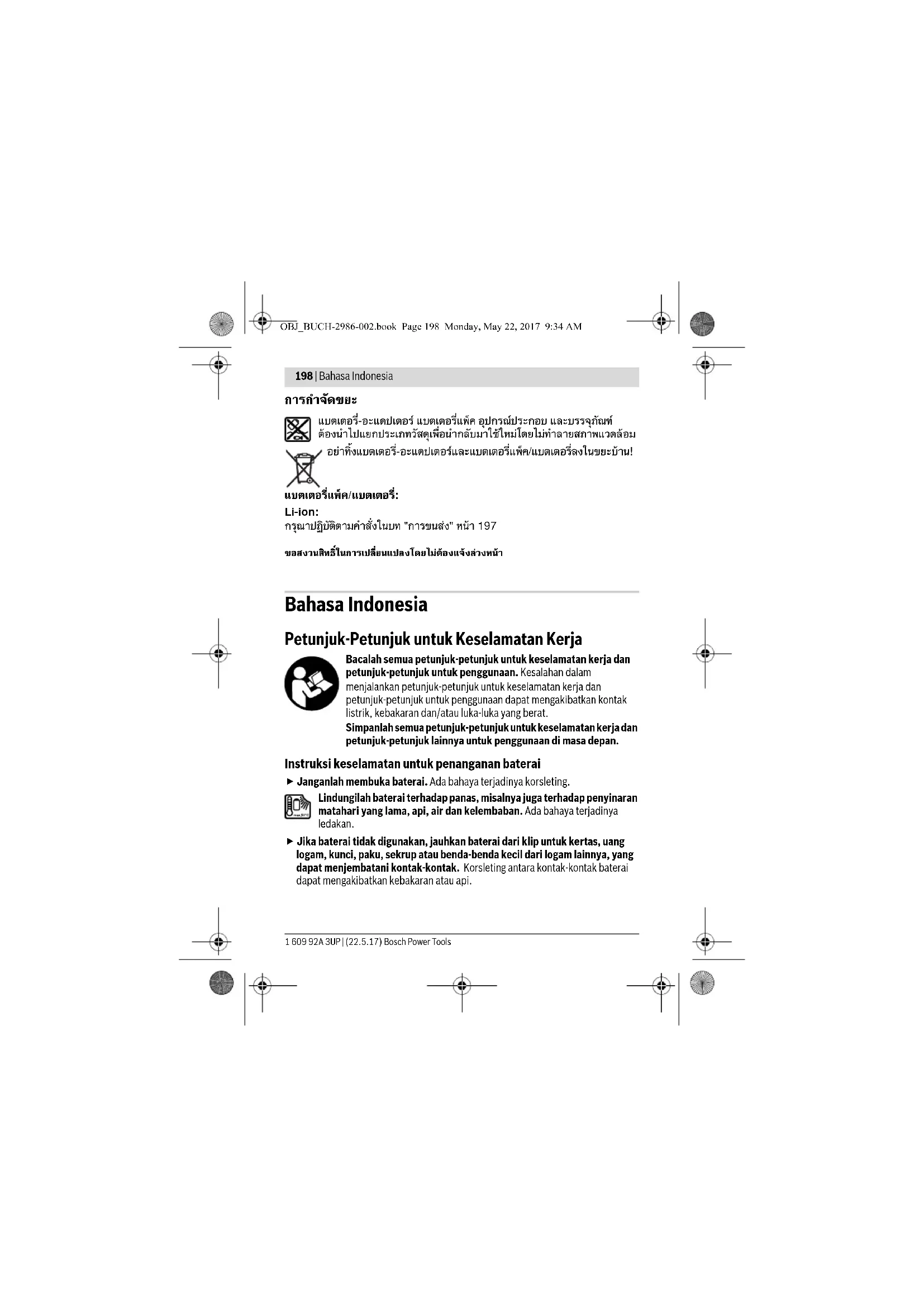

198 Bahasa Indonesia

中

Petunjuk-Petunjuk untuk Keselamatan Kerja

Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat.

Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan diASA depan.

Instruksi keselamatan untuk penanganan baterai

Janganlah membruka baterai. Ada bahaya terjadinya korsleting.
Lindungilah baterai terhadap panas, misalnya juga terhadap penyinaran matahari yang lama, api, air dan kelembaban. Ada bahaya terjadinya LEDakan.
Jika baterai tidak digunakan, jauhkan baterai dari klip untuk kertas,uang logam, kunci, paku, sekrup atas benda-benda kecil dari logam lainnya, yang dapat menjembatani kontak-kontak. Korsleting antara kontak-kontak baterai dapat mengakibatkan kebakaran atas api.

1609 92A 3UP | (22.5.17) Bosch Power Tools

Bahasa Indonesia | 199

Jika alat digunakan salah, bisa jadi ada cairan yang meremes ke luar dari baterai. Berhati-hatilah, hindarkan kontak dengan cairan ini. Jika Anda terkena cairan ini tanpa disengaja, cucilah dengan air. Jika mata terkena cairan, cuci dengan air, kemudian mintakan bantuan seorang dokter. Cairan baterai yang meremes ke luar bisa mengganggu kulit atau mengakibatkan kulit terbakar.
Jika baterai rusak dan jika baterai digunakan telah, bateraiISA mengeluarkan uap. Biarkan udara segar mengalir masuk dan jika Anda merasa tidak enak badan, pergilah ke dokter. Uap tersebut bisa mengganggu saluran permafasan.
Isikan baterai dapat oleh produz. Jika suatu kepada baterai yang cocok untuk mengisi sampaca baterai tertentu, digunakan untuk mengisi baterai lainnya, akan mengakap.
Gunakan baterai yang sesuai dengan produk Bosch Anda. Hanya dengan cara ini, baterai dapat dilindungi dari kelebihan muatan.
PERHATIAN! Gunakannya baterai yang direkomendasikan „Data teknis". Penggunaan baterai lain memiliki risiko lekanan.
Baterai dapat rusak akibat benda berujung runcing speerti paku kepada ayu obeng untuk ayu tekanan yang kuat dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, akan mengalami panas berlebih.
Jangan memasukkan baterai ke dalam adaptor baterai jika tambol pelepas rusak ata cacat. Baterai dapat jatuh/ keluar saat pengoperasian.
Baterai yang digunakan harus ramah lingkungan dan dapat didaur ulang. Silakan lihat petunjuk di bagian,Transpor"dan,Cara Membuang".

Penjelasan /[tendang]

Adaptor baterai berfungsi menampung daya baterai Li-ion 14,4 atau 18 V dari Bosch sebagai sumber tegangan. Adaptor baterai dapat menuyuplai tegangan listrik untuk maksimal da perangkat USB dan elemen pemanas pada heating jacket secara bersamaan.

Bosch Power Tools 1609 92A 3UP| (22.5.17)

200 Bahasa Indonesia

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian perkakas pada gambar seksuai dengan gambar perkakas pada halaman-halaman bergambar.

1 Adaptor baterai
2 USB port
3 Soket untuk steker elemen pemanas pada heating jacket
4 Jepitan tempat mencgantungkan
5 Tombol untuk mengaktifkan adaptor baterai
6 Baterai
7 Tombol pelepas baterai
*Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch.

Data teknis

Adaptor baterai GAA 18V-24
Nomor model		1 600 A00 J..
Port USB		2 x Typ A
-Tegangan pengisian	V=	5
-Arus pengisian (maks.)* pada 1 perangkat USB	A	2,4
-Arus pengisian (maks.)* pada 2 perangkat USB	A	1,2
Konektor elemen pemanas		Bosch Heat+ Jacket
-Tegangan pengisian	V=	12
-Arus pengisian (maks.)**	A	2,2
Panjang maksimal kabel USB yang diperbolehkan	m	1,5
Suhu sekitar yang diizinkan	°C	0...+45
-saat melakukan pengisian
-selama pengoperasian** dan selama penyimpanan	°C	-10...+50

• Arus pengisian yang efektif bergantung pada perangkat USB yang terhubung.
  ^ 假 Arus pengisian yang efektif bergantung pada pengaturan Heat+ Jacket.
  daya dibatasipada suhu < 0^

Data teknis diukur dengan aki yang ikut dipasok.

1609 92A 3UP | (22.5.17) Bosch Power Tools

Baterai yang disarankan	GBA 14,4 V...
	GBA 18 V...
Pengisi daya baterai yang direkomendasikan	AL 18..CV
	GAL 18..CV
	GAL 36..CV
	GAX 18 V-30

^ Arus pengisian yang efektif bergantung pada perangkat USB yang terhubung.
^ 喜 Arus pengisian yang efektif bergantung pada pengaturan Heat+ Jacket.
***daya dibatasi pada suhu < 0^
Data teknis diukur dengan akti yang ikut dipasok.

Penggunaan

Memasang dan melepaskan baterai (lihat gambar-gambar A1-A2)

Jangan mencgunakan tenaga berlebihiat memasukkan baterai. Baterai ini dirancang sedemikianrupa sehinggaanyakapat dimasukkan ke dalam posisi yangbenar dalam adaptorbaterai.
- Untuk memasukkan baterai 6, dorong baterai sampai berhenti ke adaptor baterai 1.
- Untuk melepas baterai 6 tekan tambol pelepas 7 pada baterai dan tarik keluar dari adaptor baterai 1.

Mengisi perangkat daya USB eksternal (lihat gambar B)

Dengan bantuan konektor USB pada adaptor baterai, Anda dapat menambah daya baterai menjadi perangkat USB yang dioperasikan dengan baterai tersebut telepon seluler, pemutar MP3 kepada PC tablet.

Pastikan menjadi perangkat USB eksternal Anda dapat diisi dayanya dengan menc Eighth Data Teknis".

Hubungkan kabel pengisi daya perangkat USB ke seket USB 2 pada adaptor baterai 1.
- Tekan tambol pengaktifan 5 untuk mengaktifkan adaptor baterai. Tombol pengaktifan 5 menyala. Jika tidak ada kabel pengisi daya yang terhubung, konektor USB akan dinionaktifkan secara otomatis setelah 30 detik. Tombol pengaktifan 5 padam.

Setelah proses pengisian daya selesai, konektor USB akan dinonaktifkan secara otomatis untuk menghemat energia.

Bosch Power Tools 1609 92A 3UP| (22.5.17)

202 Bahasa Indonesia

Menghubungkan elemen pemanas (lihat gambar B)

Hubungkan steker elemen pemanas ke suket 3 pada adaptor baterai 1.
- Tekan tambol pengaktifan 5 untuk mengaktifkan adaptor baterai. Tombol pengaktifan 5 menyala.

Atur penyetelan pada Heat+ Jacket. Perhatikan petunjuk pengoperasian Heat+ Jacket.
- Geser adaptor baterai 1 di saku yang ditunjuk pada jaket berpemanas atau pasang adaptor baterai dengan klip sabuk 4 pada ikat pinggang Anda.

Membetulkan storing

Masalah Tindakan untuk mengatasi

Perangkat USB eksternal tidak dapat terhubung ke port USB.	Cara mengisi baterai
	Hubungkan kabel pengisi daya perangkat USB eksternal ke seket USB 2 pada adaptor baterai 1.Aktifkan adaptor baterai 1 dengan tambolpengaktifan 5.
	Perangkat USB eksternal tidak dapat terisi keperangkat USB pada adaptor baterai (lihat informasi dalam „Data Teknis“).
Elemen pemanas tidak bekerja Cara mengisi baterai
	Hubungkan kabel elemen pemanas ke seket 3 pada adaptor baterai 1.Aktifkan adaptor baterai 1 dengan tambol pengaktifan 5.

• Beberapa perangkat USB eksternal tidak dapat diisi dengan adaptor baterai ini, meskipun sesuai data teknis.

Rawatan dan servis

Layananasca beli dan konseling terkait pengoperasian

Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di:

www.bosch-pt.com

Tim konseling pengoperasian dari Bosch dengan senang hati membrantu Anda, jika. Anda hendak bertanya ingin produk-produk kami dan aksesorisnya.

Jika Anda hendak menanyakan sesuatu atopemesan suku cadang,sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

1609 92A 3UP | (22.5.17) Bosch Power Tools

Bahasa Indonesia | 203

Indonesia

PT Robert Bosch

Palma Tower 10^th Floor

JL. RA Kartini II-S Kaveling 6 Sek II

Pondok Pinang, Kebayoran Lama

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Transport

Pada baterai-baterai ion-Li yang digunakan diterapkan persyaratan erkait peraturan-peraturan tentang bahan-bahan yang berbahaya. Baterai-baterai dapat diangkat oleh penggunanya di jalanan tanpa harus memenuhi syarat-syarat tertentu.

Pada pengiriman oleh pihak ketiga (misalnya transportasi dengan pesawat udara ataupersahaan ekspedisidi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, untuk mempersiapan transportasi harus diminta dukungan seorang ahli bahan-bahan berbahaya.

Kirimkan baterai dapat jika rumahannya tidak rusak. Kontak-kontak yang terbuka harus ditutupi dengan pita perekat dan kemaskan baterai sedemikian, sehingga baterai tidak bergerak-gerak di dalam kemasan.

Taatilah peraturan-peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membruang

Adaptor baterai, baterai, aksesori dan bungkus kemasan harus ramah lingkungan dan dapat didaur ulang.

Jangan membruang adaptor baterai dan baterai bersama dengan sampah rumah tangga!

Baterai isi ulang/Baterai:

Ion-Li:

Perhatikanlah petunjuk-petunjuk dalam bab „Transpor“, halaman 203.

Perubahan dapat terjadi tanpa pemberitahuan sebelumnya.

Bosch Power Tools 1609 92A 3UP| (22.5.17)
