BeHHeneHren Kypamdb6oIweKtep
Bepinre Hbnwek Hmipnepicypeteperei6eHenepre Her3dneRhen.
1 AkkymyTOp aadTepi
2 USB ycbbl
3 Kkynbity Kpytkeci Kblity 3neMeHTHHKocy aibpbI yinH TeJIke
4 Kaibic yTaftbIbI
5 AkkymyIaTOp aanTepiH Kocy nepheci
6 Akymyrtop
7 AKKyMnTOpBb6OcAty Tymecci
*BHeHEnr HEmece CnattanFAn Xa6bIkTap CTaNaptTbI KETi3y KeNEMimE KaTbImaDb. TOnbIK Xa6bIKTapDb 63iH Xa6bIKTAP 6GarapnAmMb13anTb6acbl3.
1609 92A 3UP | (22.5.17) Bosch Power Tools
阅读所有的警告提示和指示。如未确实遵循警告提示和指
示，可能导致电击，火灾并且/或其他的严重伤害。
保存所有的安全规章和指示以便日后查阅。
使用蓄电池的安全规章
切勿打开蓄电池。可能造成短路
Bosch Power Tools 1609 92A 3UP| (22.5.17)
保护蓄电池免受高温（例如长期日照），火焰，水和湿气的侵害。有爆炸的危险。
不使用的电池盒必须远离回形针，硬币，钥匙，钉子，螺钉或其他小金属物体，以防一端的触点与另一端的触点连接。电池端部短路会引起燃烧或火灾。
如果使用不当可能从蓄电池渗出液体。避免接触此类流动液体。如果不小心触摸了，马上用水冲洗。假若上述液体侵入眼睛必须即刻就医。从蓄电池流出的液体会刺激或灼伤皮肤。
如果蓄电池损坏了，或者未按照规定使用蓄电池，蓄电池中会散发出有毒蒸汽。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蓄电池散发的蒸汽会刺激呼吸道。
只能使用机器制造商推荐的充电器为蓄电池充电。不可以使用针对某些特定蓄电池的充电器，为其它的蓄电池充电，可能引起火灾。
- 本电池仅搭配您的博世产品使用。唯有如此才能避免造成电池过载危险。
小心！仅使用“技术数据”推荐的蓄电池。使用其他蓄电池存在爆炸危险。
通过尖的物件如钉子或螺丝刀通过外力作用时，可能损坏蓄电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
当解锁按钮破碎或损坏时，不要将蓄电池插入蓄电池适配器。在运行过程中蓄电池可能掉落。
应对蓄电池进行环保的回收利用。请注意蓄电池"运输"和"处理"章节的说明。
产品和功率描述
蓄电池适配器用于固定作为电源的博世14.4或 18V 锂电池。借助蓄电池适配器可同时为两个USB设备以及热夹克的加热元件供电。
插图上的机件
机件的编号和详解图上的编号一致。
1609 92A 3UP | (22.5.17) Bosch Power Tools
*图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。
技术数据
| 蓄电池适配器 GAA 18V-24 | ||
| 物品代码 | 1600 A00 J.. | |
| USB 接头 | 2 x Typ A | |
| -充电电压 | 伏特= | 5 |
| -充电电流 (最大) * 在连接 1 个 USB 设备 时 安培 | 2,4 | |
| -充电电流 (最大) * 在连接 2 个 USB 设备 时 安培 | 1,2 | |
| 加热元件接口 | Bosch Heat+ Jacket | |
| -充电电压 | 伏特= | 12 |
| -充电电流 (最大)** | 安培 | 2,2 |
| USB 电缆允许的最大长度 | 米 | 1.5 |
| 允许的环境温度 | ||
| -充电时 | °C | 0...+45 |
| -运行*** 和储藏时 | °C | -10...+50 |
| 建议使用的充电电池 | GBA 14,4 V... | |
| GBA 18 V... | ||
| 推荐的充电器 | AL 18..CV | |
| GAL 18..CV | ||
| GAL 36..CV | ||
| GAX 18 V-30 | ||
实际充电电流取决于所连接的USB设备。
** 实际充电电流取决于 Heat+ Jacket 的设置。
*** 温度 <0 °C 时功率受限
使用附带的蓄电池所测得的技术数据。
Bosch Power Tools 1609 92A 3UP| (22.5.17)
- 装入蓄电池时不要过度用力。蓄电池的结构决定了它只能在正确的位置才能插入蓄电池适配器中。
- 为代替蓄电池6请将电池移动至蓄电池适配器1的限位。
-如要取出蓄电池6，先按压蓄电池上的解锁按钮7，然后将其从蓄电池适配器1中拉出。
给外部USB设备充电 （参考插图B）
利用蓄电池适配器上的USB接头可以延长各种电池驱动USB设备，例如移动电话、MP3播放器或平板电脑的电池运行时间。
确保您的外部USB设备可以使用蓄电池适配器上的USB接头进行充电。为此请注意“技术参数”说明。
- 将USB设备的充电电缆插入蓄电池适配器1上的USB插口2中。
- 按压用于激活蓄电池适配器的接通按键 5。接通按键 5 亮起。如果未连接充电电缆，则 30 秒钟后 USB 接口自动停用。接通按键 5 熄灭。
为了节约能源，充电过程结束后自动停用USB接口。
连接加热元件 （参见插图B）
- 将加热元件连接插头插入蓄电池适配器 1 的插口 3 中。
- 按压用于激活蓄电池适配器的接通按键 5。接通按键 5 亮起。在 Heat+ Jacket 上进行设置。注意 Heat+ Jacket 的使用说明。
- 将蓄电池适配器1推入服装中设计好的口袋中或者用皮带夹4将蓄电池适配器挂到腰带上。
1609 92A 3UP | (22.5.17) Bosch Power Tools
| 处理措施 | |
| 外部USB设备不能通过USB接头充电。 | 为蓄电池充电 |
| 将外部USB设备的充电电缆与蓄电池适配器1上的USB插口2相连接。将蓄电池适配器用接通按键5激活。 | |
| 外部USB设备不能用蓄电池适配器上的USB接头充电（注意”技术参数”的说明*）。 | |
| 加热元件不加热 为蓄电池充电 | |
| 将加热元件电缆与蓄电池适配器1上的插口3相连接。将蓄电池适配器1用接通按键5激活。 | |
*有些外部USB设备尽管技术参数一致仍然不能使用本蓄电池适配器充电。
维修和服务
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。
以下的网页中有爆炸图和备件的资料：
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。
如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。
有关保证，维修或更换零件事宜，请向合格的经销商查询。
中国大陆
博世电动工具（中国）有限公司
中国浙江省杭州市
滨江区滨康路567号
邮政编码：310052
免费服务热线：4008268484
传真：（0571）87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
Bosch Power Tools 1609 92A 3UP| (22.5.17)
客戶服務熱線：+852 2101 0235
傅真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk

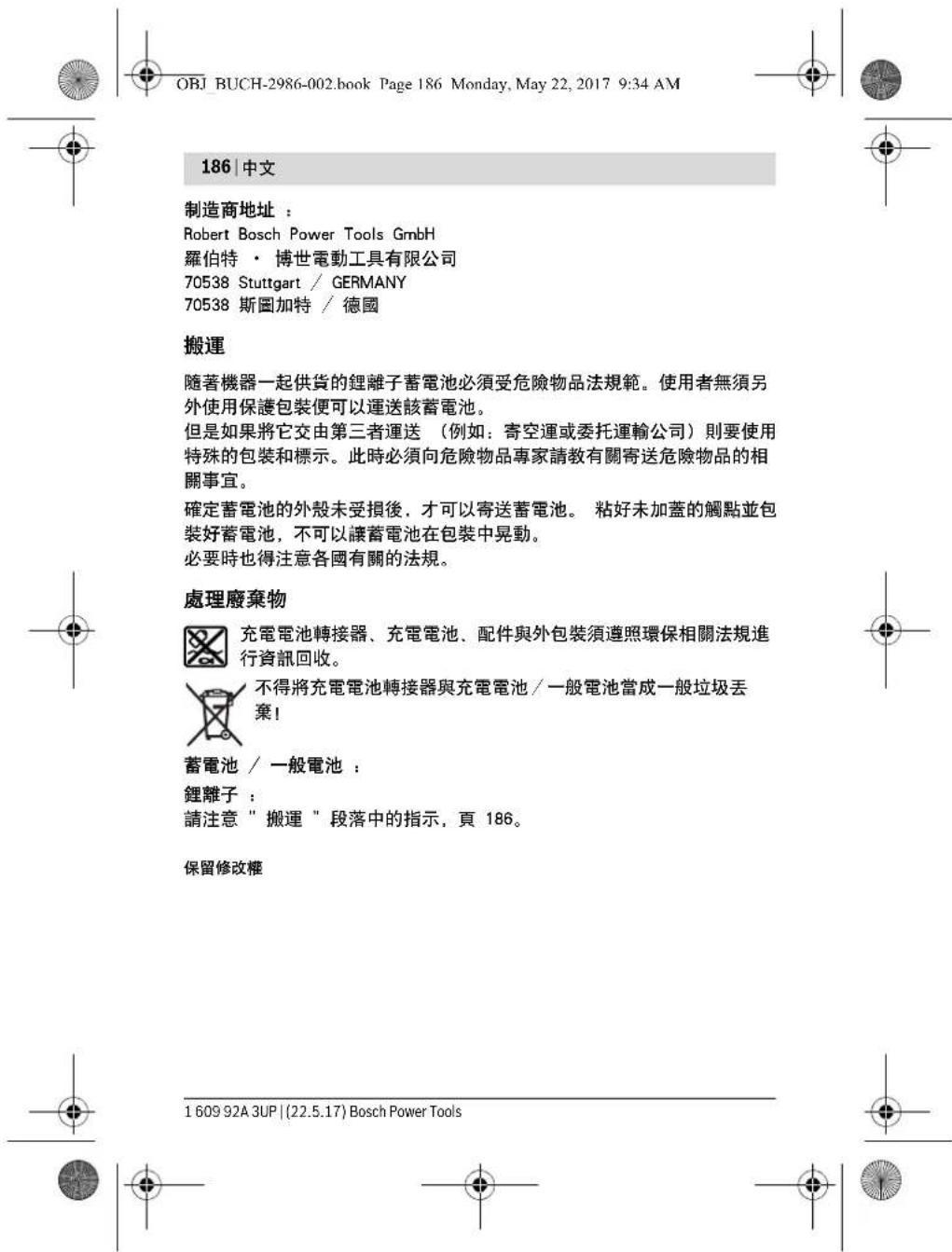

制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
搬运
随着机器一起供货的锂离子蓄电池必须受危险物品法规范。使用者无须另外使用保护包装便可以运送该蓄电池。
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定蓄电池的外壳未受损后，才可以寄送蓄电池。粘好未加盖的触点并包装好蓄电池，不可以让蓄电池在包装中晃动。
必要时也得注意各国有关的法规。
处理废弃物
应对蓄电池适配器、蓄电池、附件和包装进行环保的回收利用。
请勿将蓄电池适配器和电池/蓄电池扔到生活垃圾里！
充电电池/电池：
锂离子：
请注意“搬运”段落中的指示，页180。
保留修改权
1609 92A 3UP | (22.5.17) Bosch Power Tools
本表格依据 SJ/T11364 的规定编制。
O：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限呈要求。
且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。产品环保使用期限内的使用条件参见产品说明书。
中文
安全規章
閱讀所有的警告提示和指示。如未確實遵循警告提示和指示，可能導致電擊、火災並且/或其他的嚴重傷害。
保存所有的安全規章和指示以便日後查閱。
如何正確處置充電電池的安全注意事項
切勿打開蓄電池。可能造成短路
保護蕾電池免受高溫（例如長期日照），火焰，水和濕氣的侵害。有爆炸的危險。
Bosch Power Tools 1609 92A 3UP| (22.5.17)
不使用的電池盒必須遠離回形針、硬幣、鑰匙、釘子、螺釘或其他小金屬物體，以防一端的觸點與另一端的觸點連接。電池端部短路會引起燃燒或火災。
如果使用不當可能從蓄電池渗出液體。避免接觸此類流動液體。如果不小心觸摸了，馬上用水沖洗。假若上述液體侵入眼睛必須即刻就醫。從蓄電池流出的液體會刺激或灼傷皮膚。
如果蓄電池損壞了，或者未按照規定使用蓄電池，蓄電池中會散發出有毒蒸汽。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。蓄電池散發的蒸汽會刺激呼吸道。
只能使用機器制造商推薦的充電器為蓄電池充電。不可以使用針對某些特定蓄電池的充電器，為其它的蓄電池充電，可能引起火災。
請務必依您的博世產品使用正確的舊電池。如此才可依照產品提供過載保護。
小心！僅能使用“技術性數據”中建議的充電電池。若改用其他充電電池，則有爆炸之虞。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞，進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
解鎖按鈕若已斷裂或故障，請勿將充電電池放入充電電池轉接器內。充電電池可能會在功能運轉期間掉落出來。
- 次換下來的充電電池須遵照環保相關法規進行資源回收。此外，請注意“搬運”與“廢棄物處理”此兩小節中的指示。
產品和功率描述
充電電池轉接器中可裝入博世14,4或18V鈉離子充電電池，做為電源。可為充電電池轉接器最多可同時為兩部USB裝置以及一個發熱夾克加熱元件供電。
插圖上的機件
機件的編號和詳解圖上的編號一致。
1609 92A 3UP | (22.5.17) Bosch Power Tools
1充電電池轉接器
2USB-插口
3發熱夾克加熱元件連接插頭的插孔
4腰带夹
5 用於啟動充電電池轉接器的啟動按鈕
6蓄電池*
7 蓄電池的解鎖按键
*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。本公司的附件清單中有完整的附件供應項目。
技術性數據
| 充電電池轉接器 GAA 18V-24 | ||
| 物品代碼 | 1 600 A00 J.. | |
| USB連接埠 | 2 x Typ A | |
| -充電電壓 | 伏特= | 5 |
| -充電電流 (最大)*1部 USB 裝置時 | 安培 | 2,4 |
| -充電電流 (最大)*2部 USB 裝置時 | 安培 | 1,2 |
| 加熱元件連接孔 | Bosch Heat+ Jacket | |
| -充電電壓 | 伏特= | 12 |
| -充電電流 (最大)** | 安培 | 2,2 |
| USB連接線的最大容許長度 | 米 | 1,5 |
| 容許環境溫度 | ||
| -充電狀態下 | °C | 0...+45 |
| -運轉時***與存放狀態下 | °C | -10...+50 |
| 建議使用之充電電池 | GBA 14,4 V... | |
| GBA 18 V... | ||
| 建議使用的充電器 | AL 18..CV | |
| GAL 18..CV | ||
| GAL 36..CV | ||
| GAX 18 V-30 | ||
實際充電電流取決於所連接的USB裝置。
** 實際充電電流取決於 Heat+ Jacket 加熱式夾克的設定
裝入充電電池時請勿用力過度。充電電池所採取的構造設計是：只能嵌入在充電電池轉接器內的正確位置上。
- 装入充電電池 6 的方法是：將充電電池往充電電池轉接器 1 内推到底。
- 若要取出充電電池6，請按壓充電電池上的解鎖按鈕7並將它拔出充電電池轉接器1。
為外接式USB裝置充電 （參考插圖B）
您可利用充電電池轉接器上的USB連接埠，為使用各種不同規格充電電池的USB裝置（例如行動電話、MP3播放器或平板電腦），延長其充電電池的運作時間。
請確認：您的外接式USB裝置是否可以透過充電電池轉接器的USB連接埠來進行充電。此外，請您遵照“技術性數據”裡的規格。
- 請將USB裝置的充電導線插入充電電池轉接器1上的USB插孔2。
- 按一下啟動按鈕5，以啟動充電電池轉接器。啟動按鈕5隨即亮燈。USB連接埠若未連接任何充電導線，將於30秒後自動停用。啟動按鈕5隨即熄滅。
USB連接焊將於充電結束後自動停用以節省電源。
連接加熱元件 （詳見插圖B）
- 請將加熱元件的連接插頭插入充電電池轉接器 1 上的 USB 插孔 3。
- 按一下啟動按鈕5，以啟動充電電池轉接器。啟動按鈕5隨即亮燈。請您在Heat+Jacket加熱式夾克上進行設定。請遵照Heat+Jacket加熱式夾克的操作說明書。
- 將充電電池轉接器1推入衣物內專門為它設置的口袋，或者利用腰帶夾4將充電電池轉接器掛在您的腰帶上。
1609 92A 3UP | (22.5.17) Bosch Power Tools
無法從USB連接埠為外接式USB裝置充電。
為蓄電池充電
請將外接式USB裝置的充電導線連接至充電電池轉接器1上的USB插孔2。利用啟動按鈕5啟動充電電池轉接器1。
外接式USB裝置無法透過充電電池轉接器上的USB連接埠進行充電（請遵照“技術性數據”裡的規格*）。
加熱元件不會升溫為蓄電池充電
將加熱元件的電緣連接至充電電池轉接器1上的插孔3。利用啟動按鈕5啟動充電電池轉接器1。
- 僅管已完全按照技術性數據中的規定，但仍會有部份外接式 USB 裝置無法利用此充電電池轉接器進行充電。
維修和服務
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。
以下的網頁中有爆炸圖和備件的資料：
www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。
當您需要諮詢或訂購備用零組件時，請務必提供本產品型號銘牌上的10位項目編號。
台湾
台湾羅伯特博世股份有限公司
建国北路一段90號6樓
台北市10491
電話：（02）2515 5388
傅真：（02）2516 1176
www.bosch-pt.com.tw
Bosch Power Tools 1609 92A 3UP| (22.5.17)
一
歌的安原，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士，吉士
幸章對查高法用安函中，
通宗用包贝T人如
→ 胎TREI将承用者如能于本的，自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而下，以自上而
画TRII将到写求歌，击的，已，己，贝TRII里，当时不和，默TIN，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，,。
- 画面拉力函数的设置，当选择图像时，图像的大小为10像素。
- 連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连
- トーダリはドクスはきの金策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策策
主的！“” 里，
Bosch Power Tools 1609 92A 3UP| (22.5.17)
| BEETLE ORBIDTER GAA 18V-24 | ||
| 체류번호 | 1600 A00 J.. | |
| USB通讯接口 | 2 x Typ A | |
| -充电端 接口 | V= | 5 |
| -充电端 接口 (热電) * USB B 最適応1 大腸 空気 | A | 2.4 |
| -充电端 接口 (热電) * USB 最適応2 大腸 空気 | A | 1.2 |
| 実線端 接口 | Bosch Heat+ Jacket | |
| -充电端 接口 | V= | 12 |
| -充电端 接口 (热電)** | A | 2.2 |
| 插座-mounted 焦點USB插座専有縫孔 | m | 1.5 |
| 插座-mounted 主触頭連上電 | °C | 0...+45 |
| -自动上电** 對に保護電 | °C | -10...+50 |
| 開路后备電 | GBA 14.4 V... | |
| GBA 18 V... | ||
| 開路后备電 次数 | AL 18.. CV | |
| GAL 18.. CV | ||
| GAL 36.. CV | ||
| GAX 18 V-30 | ||
*信期中原正原是二用USB电到
** 电
1000
기제 사용방법
串TJI 钥击/ 账户 A1-A2
- 画面列表将自动显示，画面是画面的默认画面。
- 胎儿 6 将使用该用 胎儿 1 的 母子 1
- 包藏T6 6 裝内，越用，包的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的
Bosch Power Tools 1609 92A 3UP| (22.5.17)
-
外部 USB 型机将用来从服务器的 USB 卡上读取数据，从而通过网络连接来访问服务器。
-
USB 型的 1 的 USB 主机 2
- 包藏地の通勤地を乗用するONは5年起は車い。ONは5冊
洪正韩伊信在日击中30首幸用USB连结自当动同为
中藏在道，
曾原蜀藥击（B）
Heat+Jacket 出表，热+Jacket 1
- 胎儿的 1. 将脊椎动物的头部固定在胸骨上，然后将它们的头部放在地上。
混沌之海
国
USB端接口USB插头将串行串行接口连接到USB端口。
当 _n = 1^1n + 1 就为
USB
T1的USB卡从2上
在5将不能用BnTIRI阿默贝1将自动时
司
DreIe IeDTeIe IEEIeIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe IEEIe I
是季正海多用武
云内国电
1609 92A 3UP | (22.5.17) Bosch Power Tools
