BEDIENUNGSANLEITUNG GAA 18V24 Professional BOSCH

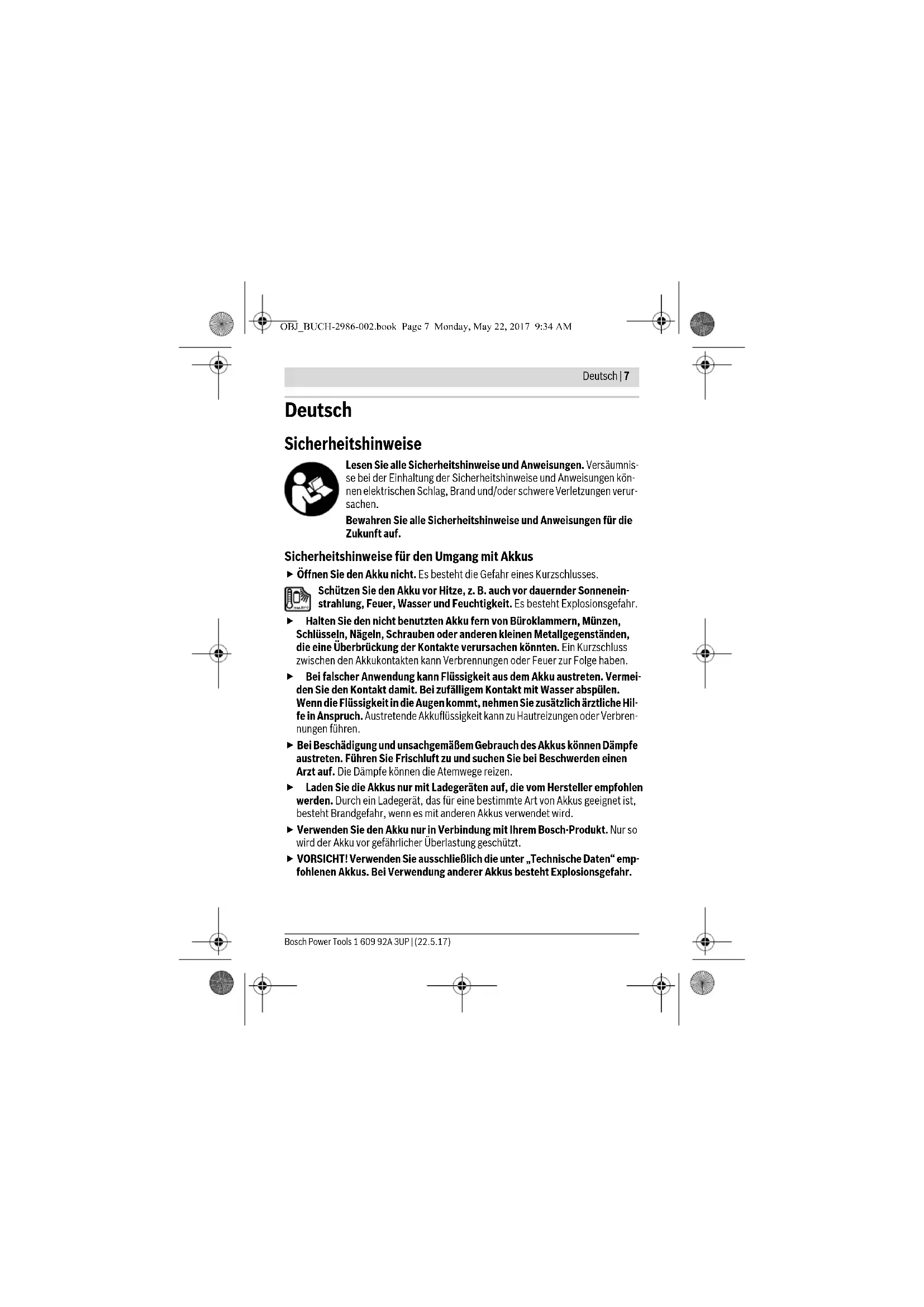

GAL 1880 CV GBA 14,4 V ... OBJ_BUCH-2986-002.book Page 6 Monday, May 22, 2017 8:57 AMDeutsch | 7 Bosch Power Tools 1 609 92A 3UP | (22.5.17) Deutsch Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnis- se bei der Einhaltung der Sicherheitshinweise und Anweisungen kön- nen elektrischen Schlag, Brand und/oder schwere Verletzungen verur- sachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Sicherheitshinweise für den Umgang mit Akkus Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnenein- strahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermei- den Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hil- fe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbren- nungen führen. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch-Produkt. Nur so wird der Akku vor gefährlicher Überlastung geschützt. VORSICHT! Verwenden Sie ausschließlich die unter „Technische Daten“ emp- fohlenen Akkus. Bei Verwendung anderer Akkus besteht Explosionsgefahr. OBJ_BUCH-2986-002.book Page 7 Monday, May 22, 2017 9:34 AM8 | Deutsch 1 609 92A 3UP | (22.5.17) Bosch Power Tools Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Stecken Sie den Akku nicht in den Akku-Adapter, wenn die Entriegelungstas- ten gebrochen oder defekt sind. Der Akku kann während des Betriebs herausfal- len. Verbrauchte Akkus sollen einer umweltgerechten Wiederverwertung zuge- führt werden. Beachten Sie dazu die Anweisungen in den Abschnitten „Trans- port“ und „Entsorgung“. Produkt- und Leistungsbeschreibung Der Akku-Adapter dient zur Aufnahme eines Bosch 14,4- oder 18-V-Lithium-Ionen- Akkus als Spannungsquelle. Mit dem Akku-Adapter können maximal zwei USB-Geräte sowie ein Heizelement für die Heizjacke gleichzeitig mit Spannung versorgt werden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten. 1 Akku-Adapter 2 USB-Buchse 3 Buchse für Anschlussstecker des Heizelements der Heizjacke 4 Gurthalteclip 5 Ein-Taste zur Aktivierung des Akku-Adapters 6 Akku* 7 Akku-Entriegelungstaste *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. OBJ_BUCH-2986-002.book Page 8 Monday, May 22, 2017 9:34 AMDeutsch | 9 Bosch Power Tools 1 609 92A 3UP | (22.5.17) Technische Daten Betrieb Akku einsetzen und entnehmen (siehe Bilder A1–A2) Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Der Akku ist so kon- struiert, dass er nur in der richtigen Position in den Akku-Adapter eingesteckt wer- den kann. – Zum Einsetzen des Akkus 6 schieben Sie den Akku bis zum Anschlag in den Akku- Adapter 1 ein. – Zum Entnehmen des Akkus 6 drücken Sie die Entriegelungstasten 7 am Akku und ziehen ihn aus dem Akku-Adapter 1. Akku-Adapter GAA 18V-24 Sachnummer 1 600 A00 J.. USB-Anschluss –Ladespannung – Ladestrom (max.)* bei 1 USB-Gerät – Ladestrom (max.)* bei 2 USB-Geräten

2,4 1,2 Anschluss Heizelement –Ladespannung – Ladestrom (max.)**

2,2 max. zulässige Länge USB-Kabel m1,5 erlaubte Umgebungstemperatur –beim Laden – beim Betrieb

• Der tatsächliche Ladestrom ist abhängig vom angeschlossenen USB-Gerät. ** Der tatsächliche Ladestrom ist abhängig von der Einstellung der Heat+ Jacket. *** eingeschränkte Leistung bei Temperaturen <0 °C Technische Daten ermittelt mit Akku aus Lieferumfang. OBJ_BUCH-2986-002.book Page 9 Monday, May 22, 2017 9:34 AM10 | Deutsch 1 609 92A 3UP | (22.5.17) Bosch Power Tools Externe USB-Geräte laden (siehe Bild B) Mit Hilfe der USB-Anschlüsse am Akku-Adapter können Sie die Akku-Laufzeit von ver- schiedenen Akku-betriebenen USB-Geräten, wie z. B. Mobiltelefon, MP3-Player oder Tablet-PC verlängern. Stellen Sie sicher, dass ihr externes USB-Gerät mit dem USB-Anschluss am Akku-Adapter geladen werden kann. Beachten Sie dazu die Angaben in „Technische Daten“. – Stecken Sie das Ladekabel Ihres USB-Geräts in die USB-Buchse 2 am Akku-Adap- ter 1. – Drücken Sie die Ein-Taste 5 zur Aktivierung des Akku-Adapters. Die Ein-Taste 5 leuchtet. Wenn kein Ladekabel angeschlossen ist, werden die USB-Anschlüsse nach 30 Se- kunden automatisch deaktiviert. Die Ein-Taste 5 erlischt. Um Energie zu sparen werden nach Beendigung des Ladevorgangs die USB-Anschlüs- se automatisch deaktiviert. Heizelement anschließen (siehe Bild B) – Stecken Sie den Anschlussstecker des Heizelements in die Buchse 3 am Akku-Ad- apter 1. – Drücken Sie die Ein-Taste 5 zur Aktivierung des Akku-Adapters. Die Ein-Taste 5 leuchtet. Nehmen Sie die Einstellung am Heat+ Jacket vor. Beachten Sie die Betriebsanlei- tung zum Heat+ Jacket. – Schieben Sie den Akku-Adapter 1 in die dafür vorgesehene Tasche im Kleidungs- stück oder hängen Sie den Akku-Adapter mit dem Gurthalteclip 4 an Ihren Gürtel. Behebung von Störungen Problem Abhilfe Externes USB-Gerät kann am USB-Anschluss nicht geladen werden. Akku laden Ladekabel des externen USB-Geräts mit der USB- Buchse 2 am Akku-Adapter 1 verbinden. Den Ak- ku-Adapter 1 mit der Ein-Taste 5 aktivieren. Externes USB-Gerät kann nicht mit dem USB-An- schluss am Akku-Adapter geladen werden (Anga- ben in „Technische Daten“ beachten*). OBJ_BUCH-2986-002.book Page 10 Monday, May 22, 2017 9:34 AMDeutsch | 11 Bosch Power Tools 1 609 92A 3UP | (22.5.17) Wartung und Service Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen fin- den Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Pro- dukten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10- stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Heizelement erwärmt sich nicht. Akku laden Kabel des Heizelements mit der Buchse 3 am Ak- ku-Adapter 1 verbinden. Den Akku-Adapter 1 mit der Ein-Taste 5 aktivieren.
