MANUALE UTENTE GAA 18V48 Professional BOSCH

it isruzioni originali

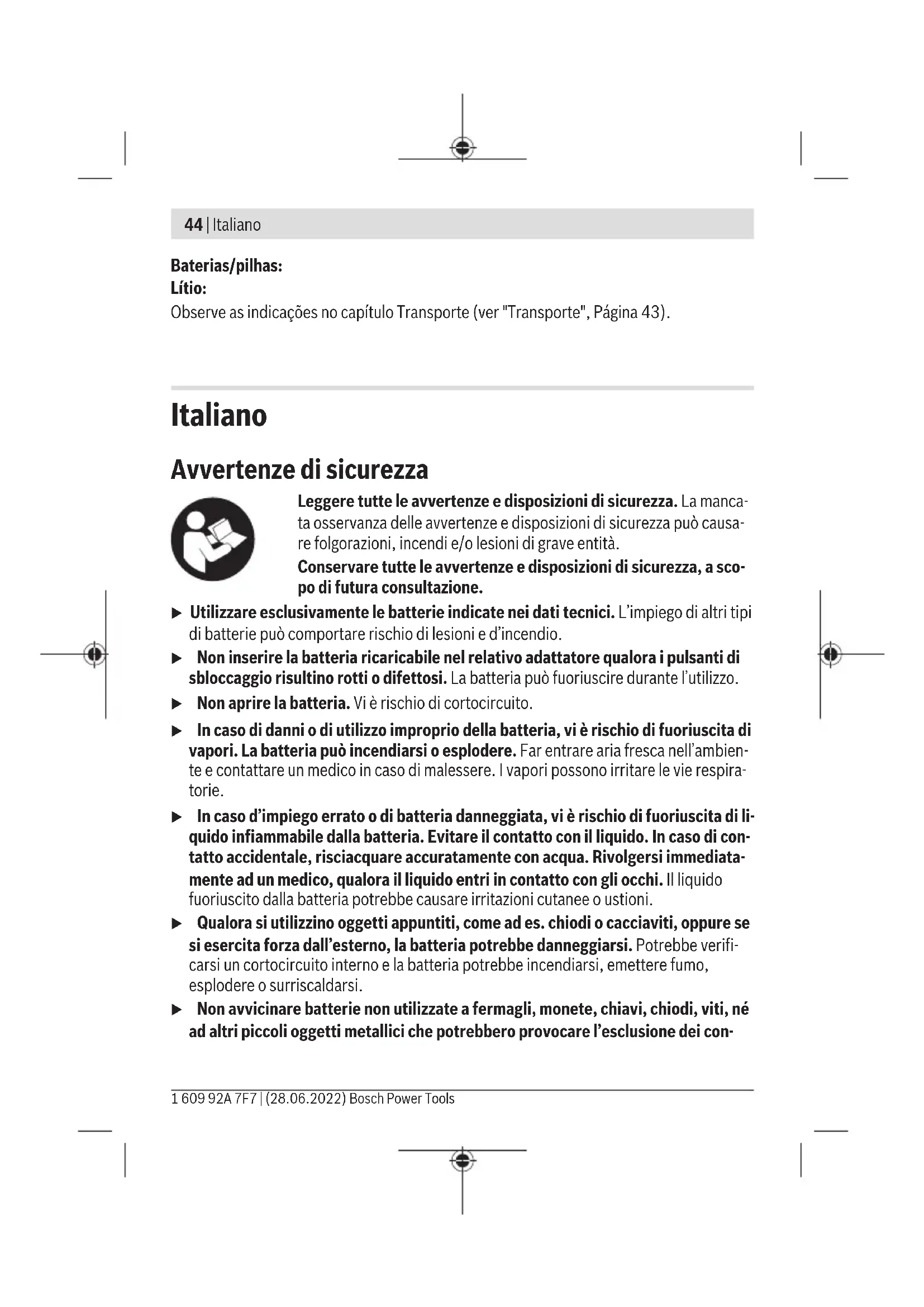

Avvertenze di sicurezza

Leggere tutte le avvertenze e disposizioni di sicurezza. La manca- ta osservanza delle avvertenze e disposizioni di sicurezza può causa- re folgorazioni, incendi e/o lesioni di grave entità.

Conservare tutte le avvertenze e disposizioni di sicurezza, a scopo di futura consultazione.

▶ Utilizzare esclusivamente le batterie indicate nei dati tecnici. L'impiego di altri tipi di batterie può comportare rischio di lesioni e d'incendio.
Non inserire la batteria ricaricabile nel relativo adattatore qualora i pulsanti di sbloccaggio risultino rotti o difettosi. La batteria può fuoriuscire durante l'utilizzo.
▶ Non aprire la batteria. Vi è rischio di cortocircuito.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
In caso d'impiego errato o di batteria danneggiata, vi è rischio di fuoriuscita di liquido infiammabile dalla batteria. Evitare il contatto con il liquido. In caso di contatto accidentale, risciacquare accuratamente con acqua. Rivolgersi immediata-mente ad un medico, qualora il liquido entri in contatto con gli occhi. Il liquido fuoriuscito dalla batteria potrebbe causare irritazioni cutanee o ustioni.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti, né ad altri piccoli oggetti metallici che potrebbero provocare l'esclusione dei con-

tatti. Un eventuale corto circuito fra i contatti della batteria potrebbe causare ustioni o incendi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La manca-ta osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'adattatore batteria è preposto ad alloggiare una batteria al litio Bosch da 18 Volt, in qualità di fonte di alimentazione. L'adattatore batteria consente di alimentare contemporaneamente due dispositivi USB e un elemento riscaldante per la giacca termica.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

(1) Adattatore batteria
(2) Presa USB
(3) Presa per connettore di collegamento dell'elemento riscaldante della giacca termica
(4) Clip di aggancio alla cintura
(5) Tasto di accensione per attivare l'adattatore batteria
(6) Batteria ^a)
(7) Tasto di sbloccaggio della batteria
a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

46 | Italiano

Dati tecnici

Adattatore batteria GAA 18V-48
Codice prodotto	1 600 A02 C..
Collegamento USB 2 x tipo A
– Tensione di uscita V= 5
– Corrente di uscita ^A) con 1 dispositivo USB	A 2,4
– Corrente di uscita ^A) per ciascuna porta USB, con 2 dispositivi USB	A 2,4
Collegamento elemento riscaldante Giacca termica
– Tensione di uscita V= 12
– Corrente di uscita ^B)	A 1,2
Lunghezza max. consentita del cavo USB m 1,5
Temperatura ambiente consigliata in fase di ricarica	°C 0 ... +35
Temperatura ambiente consentita durante il funzionamento ^C) e per lo stoccaggio	°C -20 ... +50
Batterie consigliate ^D)	GBA 18V...ProCORE18V...
Caricabatteria consigliati GAL 18...	GAX 18...GAL 36...

A) L'effettiva corrente di uscita varia in base al dispositivo USB collegato.

B) L'effettiva corrente di uscita varia in base all'impostazione della giacca termica.

C) Prestazioni ridotte in caso di temperature < 0 °C.

D) Non utilizzare le seguenti batterie con l'adattatore batteria:

-1607A350BG

- 1 607 A35 0MA

-1607A350MR

- 1 607 A35 0M0

-2607336815

-2607337069

- 1 607 A35 0AN

- 1 607 A35 0ET

Batteria

Inserimento e rimozione della batteria (vedere figg. A1-A2)

▶ Non esercitare forza nell'introdurre la batteria. La batteria è realizzata in modo tale da poter essere inserita nell'adattatore solo se posizionata correttamente.

Per inserire la batteria (6) spingerla fino a battuta nel relativo adattatore (1).

Per rimuovere la batteria (6) premere i tasti di sbloccaggio (7) presenti sulla batteria stessa ed estrarla dall'adattatore (1).

Indicatore del livello di carica della batteria

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria Ⓧ. Giò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Tipo di batteria GBA 18V...

LED Capacità

Luce fissa, 3 LED verdi 60–100%

Luce fissa, 2 LED verdi 30–60%

Luce fissa, 1 LED verde 5–30%

Luce lampeggiante, 1 LED verde 0–5%

Tipo di batteria ProCORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80–100%

Luce fissa, 4 LED verdi 60–80%

Luce fissa, 3 LED verdi 40–60%

Bosch Power Tools 1 609 92A 7F7 | (28.06.2022)

48 | Italiano

LED Capacità

Luce fissa, 2 LED verdi 20–40%

Luce fissa, 1 LED verde 5–20%

Luce lampeggiante, 1 LED verde 0–5%

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20^ e 50^ . Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Utilizzo

Ricarica di dispositivi USB esterni (vedere fig. B)

I collegamenti USB dell'adattatore batteria (1) consentono di estendere l'autonomia della batteria di vari dispositivi USB a batteria, quali ad es. telefoni cellulari, lettori MP3 o tablet.

Accertarsi che il proprio apparecchio USB esterno sia caricabile mediante l'attacco USB sull'adattatore della batteria. A tale riguardo attenersi alle indicazioni riportate nella sezione «Dati tecnici».

• Innestare il cavo di ricarica del dispositivo USB nella presa USB (2) dell'adattatore batteria (1).
• Premere il tasto di accensione (5) per attivare l'adattatore batteria. Il tasto di accensione (5) si accenderà.

Qualora non sia collegato alcun cavo di ricarica, i collegamenti USB verranno automaticamente disattivati dopo 30 secondi. Il tasto di accensione (5) si spegnerà.

Al fine di risparmiare energia, conclusa la ricarica, i collegamenti USB verranno automaticamente disattivati.

Collegamento dell'elemento riscaldante (vedere fig. B)

• Innestare il connettore di collegamento dell'elemento riscaldante nella presa (3) dell'adattatore batteria (1).
• Premere il tasto di accensione (5) per attivare l'adattatore batteria. Il tasto di accensione (5) si accenderà.

Effettuare l'impostazione desiderata sulla giacca termica. Attenersi alle istruzioni d'uso della giacca termica.

- Inserire l'adattatore batteria (1) nell'apposita custodia del capo di abbigliamento, oppure appenderlo alla cintura mediante l'apposita clip di aggancio (4).

Eliminazione delle anomalie

Problema Rimedio
Il dispositivo USB esterno non è ricaricabile mediante il collegamento USB.	Ricarica della batteria
	Collegare il cavo di ricarica del dispositivo USB esterno alla presa USB (2) dell'adattatore batteria (1). Attivare l'adattatore batteria (1) mediante il tasto di accensione (5).
	Un eventuale dispositivo USB esterno non è ricaricabile mediante il collegamento USB dell'adattatore batteria (attenersi alle indicazioni riportate nella sezione «Dati tecnici»A).
L'elemento riscaldante non si riscalda.	Ricarica della batteria
	Collegare il cavo dell'elemento riscaldante alla presa (2) dell'adattatore batteria (1). Attivare l'adattatore batteria (1) mediante il tasto di accensione (5).
Il capo di abbigliamento non viene riscaldato e il dispositivo USB esterno non si ricarica.	Prelevare la batteria dall'adattatore.
	Attendere 10 secondi
	Introdurre nuovamente la batteria nell'adattatore.

A) Alcuni apparecchi USB esterni non sono ricaricabili con il presente adattatore per batteria, nonostante i dati tecnici corrispondano.

50 | Italiano

Manutenzione ed assistenza

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito

www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie al litio sono soggette ai requisiti di legge per le merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.

Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Smaltimento

Apparecchi elettrici, batterie/pile a stilo, accessori e confezioni non più utilizzabili andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare apparecchi elettrici, né batterie/pile a stilo, tra i rifiuti domestici.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettrodomestici non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Batterie/pile:

attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 50).
