BRUGSANVISNING BPC3400 BOSCH

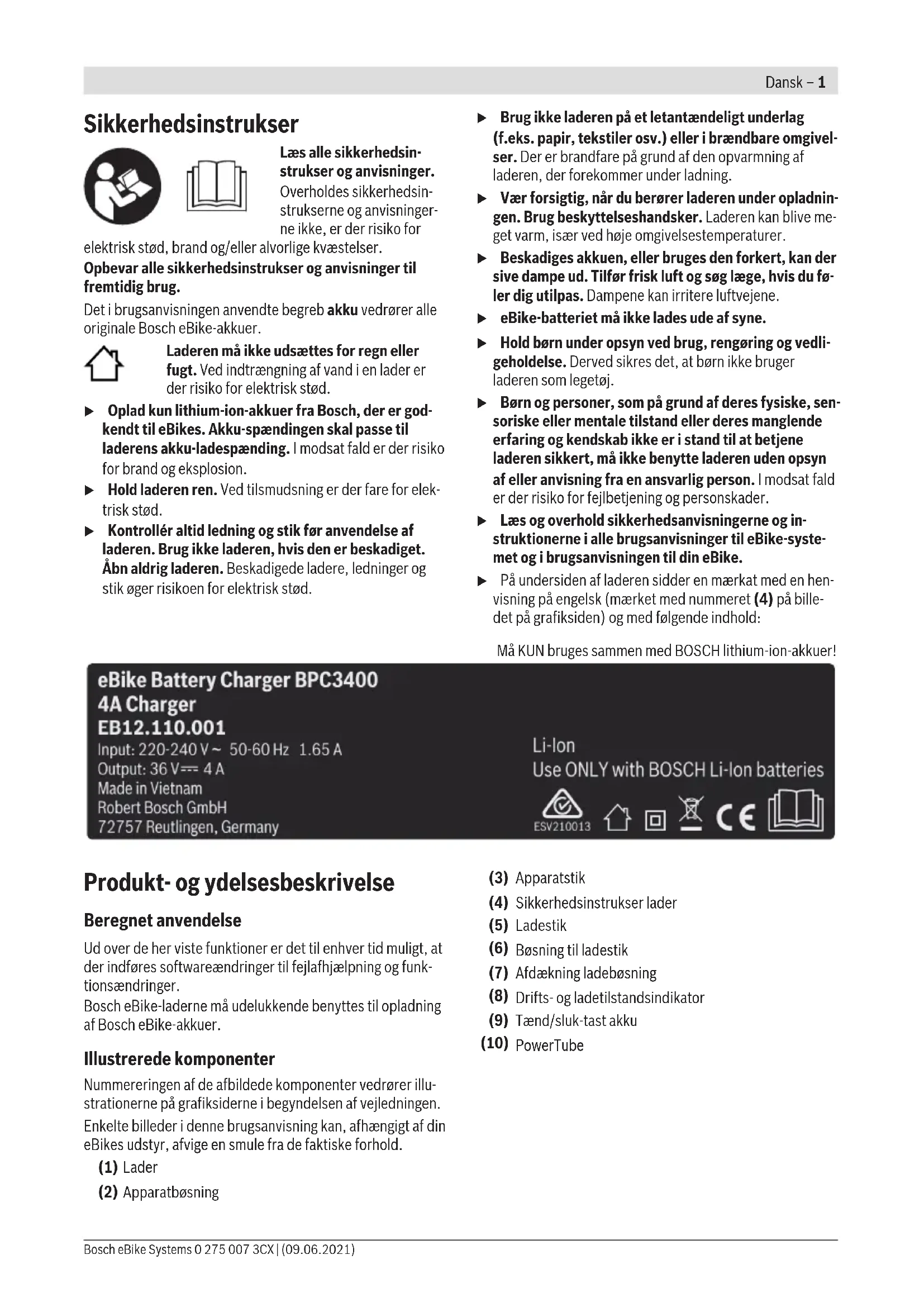

Sikkerhedsinstrukser

Læs alle sikkerhedsinstrukser og anvisninger.

Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til fremtidig brug.

Det i brugsanvisningen anvendte begreb akku vedrører alle originale Bosch eBike-akkuer.

Laderen må ikke udsættes for regn eller fugt. Ved indtrængning af vand i en lader er der risiko for elektrisk stød.

▶ Oplad kun lithium-ion-akkuer fra Bosch, der er godkendt til eBikes. Akku-spændingen skal passe til laderens akku-ladespænding. I modsat fald er der risiko for brand og eksplosion.
▶ Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.
- Kontrollér altid ledning og stik før anvendelse af laderen. Brug ikke laderen, hvis den er beskadiget. Åbn aldrig laderen. Beskadigede ladere, ledninger og stik øger risikoen for elektrisk stød.

Brug ikke laderen på et letantændeligt underlag (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Der er brandfare på grund af den opvarmning af laderen, der forekommer under ladning.
▶ Vær forsigtig, när du berører laderen under opladningen. Brug beskyttelseshandsker. Laderen kan blive meget varm, især ved høje omgivelsestemperaturer.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
▶ eBike-batteriet må ikke lades ude af syne.
▶ Hold børn under opsyn ved brug, rengøring og vedligeholdelse. Derved sikres det, at børn ikke bruger laderen som legetøj.
Børn og personer, som på grund af deres fysiske, sensoriske eller mentale tilstand eller deres manglende erfaring og kendskab ikke er i stand til at betjene laderen sikkert, må ikke benytte laderen uden opsyn af eller anvisning fra en ansvarlig person. I modsat fald er der risiko for fejlbetjening og personskader.
Læs og overhold sikkerhedsanvisningerne og instruktionerne i alle brugsanvisninger til eBike-systemet og i brugsanvisningen til din eBike.
På undersiden af laderen sidder en mærkat med en henvisning på engelsk (mærket med nummeret (4) på bille-det på grafiksiden) og med følgende indhold:

Må KUN bruges sammen med BOSCH lithium-ion-akkuer!

Ud over de her viste funktioner er det til enhver tid muligt, at der indføres softwareændringer til fejlafhjælpning og funktionsændringer.

Bosch eBike-laderne må udelukkende benyttes til opladning af Bosch eBike-akkuer.

Illustrerede komponenter

Nummereringen af de afbildede komponenter vedrører illustrationerne på grafiksiderne i begyndelsen af vejledningen.

Enkelte billeder i denne brugsanvisning kan, afhængigt af din eBikes udstyr, afvige en smule fra de faktiske forhold.

(1) Lader
(2) Apparatbøsning

(3) Apparatstik
(4) Sikkerhedsinstrukser lader
(5) Ladestik
(6) Bøsning til ladestik
(7) Afdækning ladebøsning
(8) Drifts- og ladetilstandsindikator
(9) Tænd/sluk-tast akku
(10) PowerTube

Tekniske data

Lader 4A Charger
Produktkode BPC3400
Nominel spænding V~ 198 ... 264
Frekvens Hz 47 ... 63
Akku-ladespænding V= 36
Ladestrøm (maks.) A 4
Ladetid PowerTube 750 ca. h 6
Driftstemperatur °C 0 ... 40
Opbevaringstemperatur °C 10 ... 40
Vægt, ca. kg 0,7
Kapslingsklasse IP40

Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.

Brug

Ibrugtagning

Tilslut laderen til strømnettet (se billede A)

- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på laderens typeskilt. Lader til 230 V kan også tilsluttes 220 V.

Opladning af afmonteret akku (se billede B)

Slå akkuen fra, og tag den ud af holderen på eBiken. Læs og følg i den forbindelse anvisningerne til akkuen.

Stil kun akkuen på rene overflader. Undgå især at tilsmudse ladebøsningen og kontakterne, f.eks. som følge af sand eller jord.

Sæt laderens ladestik (5) i bøsningen (6) på akkuen.

Opladning af akku på cykel (se billede C)

Sluk akkuen. Rengør afdækningen af ladebøsningen (7).

Undgå især at tilsmudse ladebøsningen og kontakterne,

f.eks. som følge af sand eller jord. Løft afdækningen af ladebøsningen (7), og sæt ladestikket (5) i ladebøsningen (6).

Laderen bliver varm under opladning, hvilket indebærer brandfare. Oplad kun akkuerne på cyklen i tør tilstand og på et brandsikkert sted. Hvis dette ikke er muligt, skal du tage akkuen ud af holderen og oplade den et egnet sted. Læs og følg i den forbindelse anvisningerne til akkuen.

Opladning

Opladningen starter, så snart laderen er forbundet med ak- kuen eller ladebøsningen på cyklen og strømnettet.

Bemærk: Opladning er kun mulig, hvis eBike-akkuens temperatur befinder sig i det tilladte ladetemperaturområde.

Bemærk: Under opladningen deaktiveres drivenheden.

Akkuen kan oplades med og uden cykelcomputer. Uden cykelcomputer kan opladningen kun følges på akku-ladetil-standsvisningen.

Med tilsluttet cykelcomputer udlæses en tilsvarende meddelelse på displayet.

Opladningen vises med akku-ladestandsindikatoren (8) på akkuen og med bjælkerne på cykelcomputeren.

Under opladningen lyser ladetilstandsindikatorens lysdio- der (8) på akkuen. Hver konstant lysende lysdiode svarer til en opladning på ca. 20 % kapacitet. Den blinkende lysdiode viser opladningen af de næste 20 %.

Hvis eBike-akkuen er helt aflades, forsvinder lysdioderne straks, og cykelcomputeren slukkes. Opladningen afsluttes. Hvis du trykker på tænd/sluk-knappen (9) på eBike-akkuen, vises ladetilstanden 5 i sekunder.

Afbryd laderen fra strømnettet og akkuen fra laderen efter opladningen.

Ved afbrydelse af akkuen fra laderen slås akkuen automatisk fra.

Bemærk: Når opladningen på cyklen er afsluttet, skal du omhyggeligt lukke ladebøsningen (6) med afdækningen (7), så der ikke kan trænge smuds eller vand ind.

Hvis laderen ikke kan adskilles fra akkuen efter opladning, tændes opladeren igen efter nogle timer, hvorefter akkuens ladestand kontrolleres, og opladningen genstartes.

Fejl – årsager og afhjælpning

Årsag	Afhjælpning
	To lysdioder på akkuen blinker.Kontakt en autoriseret cykelhandler.
Akku defekt
	Tre lysdioder på akkuen blinker.Adskil akkuen fra laderen, indtil ladetemperaturområdet er nået.Akkuen må først sluttes til laderen igen, når den har nået den tilladte ladetemperatur.
Akku for varm eller for kold

Årsag Afhjælpning

Laderen oplader ikke.

Der er ikke nogen lysdiode, der blinker (afhængigt af eBike-akkuens ladestand lyser en eller flere lysdioder konstant).

Kontakt en autoriseret cykelhandler.

Opladning ikke mulig (ingen visning på akkuen)

Stik ikke isat rigtigt Kontrollér alle stikforbindelser.

Kontakter på akkuen tilsmudsede Rengør forsigtigt kontakter på akkuen.

Stikkontakt, kabel eller lader defekt Kontrollér netspændingen, og få laderen kontrolleret af cykelhandleren.

Akku defekt Kontakt en autoriseret cykelhandler.

Kontakt en autoriseret cykelhandler, hvis laderen svigter.

Ved alle spørgsmål til eBike-systemet og dets komponenter bedes du kontakte en autoriseret cykelhandler.

Kontaktdata for autoriserede cykelhandlere finder du på hjemmesiden www.bosch-ebike.com.

Bortskaffelse

Ladeaggregater, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke ladeaggregater ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets implementering i national lovgivning skal ikke-funktionsdygtige ladeaggregater indsamles separat og tilføres en miljørigtig gen-anvendelsesordning.

Ret til ændringer forbeholdes.
