BRUKSANVISNING BPC3400 BOSCH
no Original bruksanvisning
Produkt- og ydelsesbeskrivelse
Beregnet anvendelse
Sæt netkablets apparatstik (3) i apparatbøsningen (2) på laderen.
Tilslut netkablet (landespecifikt) til strømnettet.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning

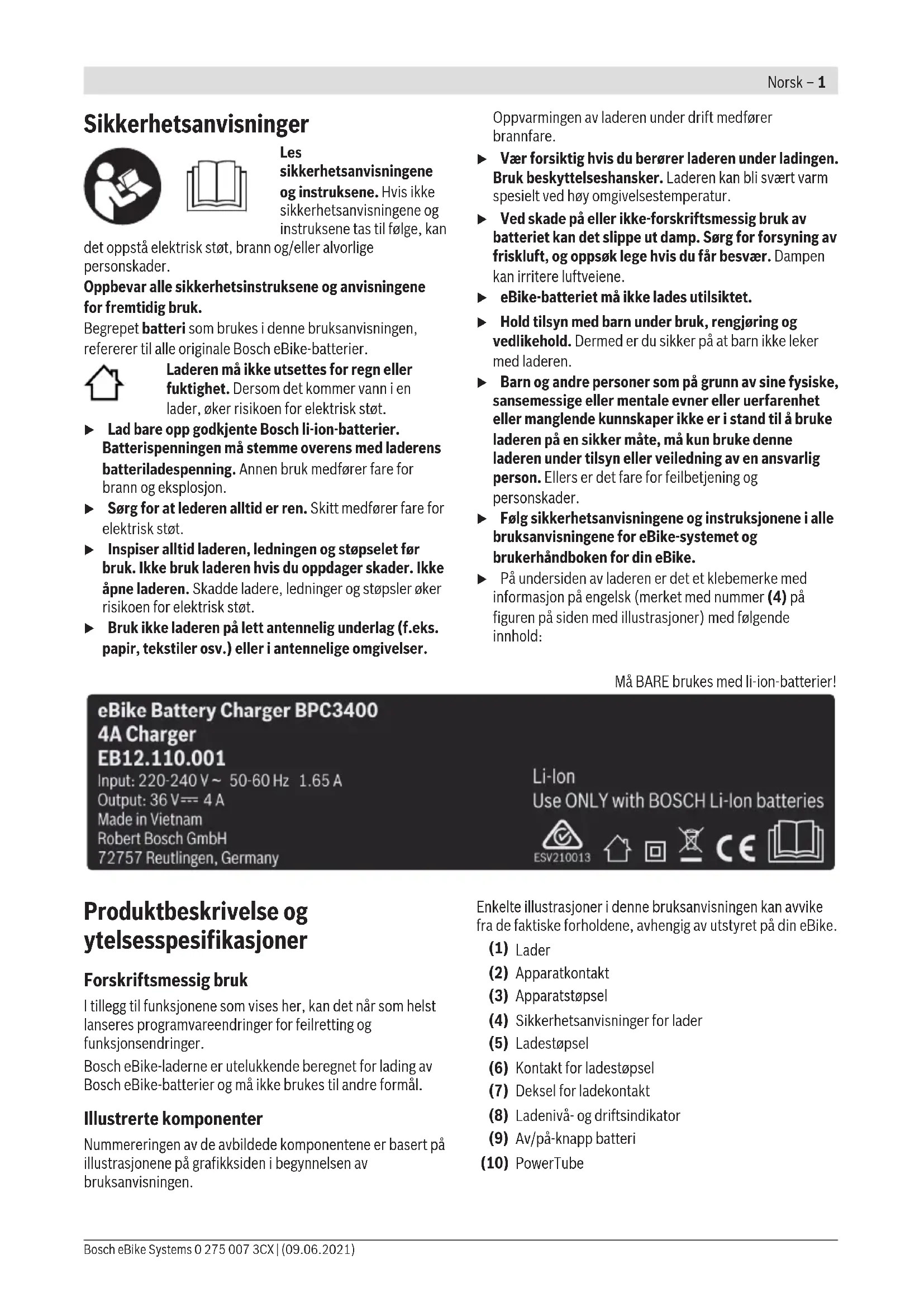

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan
det oppstå elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar alle sikkerhetsinstruksene og anvisningene for fremtidig bruk.
Begrepet batteri som brukes i denne bruksanvisningen, refererer til alle originale Bosch eBike-batterier.
Laderen må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i en lader, øker risikoen for elektrisk støt.
Lad bare opp godkjente Bosch li-ion-batterier. Batterispenningen må stemme overens med laderens batteriladespenning. Annen bruk medfører fare for brann og eksplosjon.
▶ Sørg for at lederen alltid er ren. Skitt medfører fare for elektrisk støt.
▶ Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Ikke åpne laderen. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.
▶ Bruk ikke laderen på lett antennelig underlag (f.eks. papir, tekstiler osv.) eller i antennelige omgivelser.
Oppvarmingen av laderen under drift medfører brannfare.
▶ Vær forsiktig hvis du berører laderen under ladingen. Bruk beskyttelseshansker. Laderen kan bli svært varm spesielt ved høy omgivelsestemperatur.
▶ Ved skade på eller ikke-forskriftsmessig bruk av batteriet kan det slippe ut damp. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampen kan irritere luftveiene.
▶ eBike-batteriet må ikke lades utilsiktet.
▶ Hold tilsyn med barn under bruk, rengjøring og vedlikehold. Dermed er du sikker på at barn ikke leker med laderen.
Barn og andre personer som på grunn av sine fysiske, sansemessige eller mentale evner eller uerfarenhet eller manglende kunnskaper ikke er i stand til å bruke laderen på en sikker måte, må kun bruke denne laderen under tilsyn eller veiledning av en ansvarlig person. Ellers er det fare for feilbetjening og personskader.
Følg sikkerhetsanvisningene og instruksjonene i alle bruksanvisningene for eBike-systemet og brukerhåndboken for din eBike.
På undersiden av laderen er det et klebemerke med informasjon på engelsk (merket med nummer (4) på figuren på siden med illustrasjoner) med følgende innhold:
Må BARE brukes med li-ion-batterier!
Produktbeskrivelse og ytelsesspesifikasjoner
Forskriftsmessig bruk
I tillegg til funksjonene som vises her, kan det når som helst lanseres programvareendringer for feilretting og funksjonsendringer.
Bosch eBike-laderne er utelukkende beregnet for lading av Bosch eBike-batterier og må ikke brukes til andre formål.
Illustrerte komponenter
Nummereringen av de avbildede komponentene er basert på illustrasjonene på grafikksiden i begynnelsen av bruksanvisningen.
Enkelte illustrasjoner i denne bruksanvisningen kan avvike fra de faktiske forholdene, avhengig av utstyret på din eBike.
(1) Lader
(2) Apparatkontakt
(3) Apparatstøpsel
(4) Sikkerhetsanvisninger for lader
(5) Ladestøpsel
(6) Kontakt for ladestøpsel
(7) Deksel for ladekontakt
(8) Ladenivå- og driftsindikator
(9) Av/på-knapp batteri
(10) PowerTube
Tekniske data
| Lader 4A Charger | |
| Produktkode BPC3400 | |
| Nominell spenning V~ 198 ... 264 | |
| Frekvens Hz 47 ... 63 | |
| Batteriladespenning V= 36 | |
| Ladestrøm (maks.)* A 4 | |
| Ladetid PowerTube 750 ca. h 6 | |
| Driftstemperatur °C 0 ... 40 | |
| Lagringstemperatur °C 10 ... 40 | |
| Vekt, ca. kg 0,7 | |
| Kapslingsgrad IP40 | |
Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.
Bruk
Igangsetting
Koble laderen til strømnettet (se bilde A)
▶ Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på laderens typeskilt. Ladere som er merket med 230 V kan også brukes med 220 V.
Sett støpselet (3) til ledningen i kontakten (2) på laderen. Koble ledningen (landsspesifikk) til strømnettet.
Slå av batteriet, og ta det ut av holderen på eBike. Se bruksanvisningen for batteriet.
▶ Batteriet må aldri legges på et skittent underlag. Vær spesielt nøye med å unngå skitt på ladekontakten, for eksempel sand og jord.
Sett ladestøpselet (5) til laderen i kontakten (6) på batteriet.
Lade batteriet på sykkelen (se bilde C)
Slå av batteriet. Rengjør dekselet til ladekontakten (7). Vær spesielt nøye med å unngå skitt på ladekontakten, for eksempel sand og jord. Ta av dekselet til ladekontakten (7), og sett ladestøpselet (5) i ladekontakten (6).
▶ Oppvarmingen av laderen som oppstår under lading, medfører brannfare. Lad batteriene på sykkelen bare i tørr tilstand og på et brannsikkert sted. Hvis dette ikke er mulig, tar du batteriet ut av holderen og lader det på et egnet sted. Se bruksanvisningen for batteriet.
Lading
Ladingen starter umiddelbart etter at laderen er koblet til batteriet eller ladekontakten på sykkelen og strømnettet.
Merk: Lading er bare mulig når eBike-batteriet har tillatt ladetemperatur.
Merk: Drivenheten er deaktivert under ladingen.
Batteriet kan lades både med og uten kjørecomputer. Uten kjørecomputer kan ladingen følges via ladetilstandsindikatoren for batteriet.
Med tilkoblet kjørecomputer vises en melding på displayet. Ladenivået vises av ladenivåindikatoren (8) på batteriet og av stolper på kjørecomputeren.
Under ladingen lyser lysdiodene til ladenivåindikatoren (8) på batteriet. Hver lysdiode som lyser kontinuerlig tilsvarer ca. 20 % kapasitet. Den blinkende lysdioden viser at batteriet lades opp de neste 20 %.
Så snart eBike-batteriet er fulladet, slukker LED-lampene, og kjørecomputeren slås av. Ladingen avsluttes. Ladenivået kan vises i 5 sekunder ved at man trykker på av/på-knappen (9) på eBike-batteriet.
Koble laderen fra strømnettet, og koble batteriet fra laderen. Når batteriet kobles fra laderen, slås batteriet automatisk av.
Hvis ikke laderen kobles fra batteriet etter ladingen, slås den på igjen etter noen timer, kontrollerer batteriets ladetilstand og begynner eventuelt å lade igjen.
Feil – Årsak og løsning
| Årsak | Løsning |
 | To lysdioder på batteriet blinker.Kontakt en autorisert sykkelforhandler. |
| Defekt batteri | |
 | Tre lysdioder på batteriet blinker.Koble batteriet fra laderen helt til ladetemperaturen er nådd. |
| Batteriet er for varmt eller for kaldt | Ikke koble batteriet til laderen igjen før det har tillatt ladetemperatur. |
Årsak Løsning
Laderen lader ikke.
| Støpsel ikke riktig satt inn Kontroller alle pluggforbindelsene. |
| Skitne kontakter på batteriet Rengjør kontaktene på batteriet forsiktig. |
| Stikkontakt, ledning eller lader defekt Kontroller nettspenningen, få undersøkt laderen hos sykkelforhandleren. |
| Defekt batteri Kontakt en autorisert sykkelforhandler. |
Service og vedlikehold
Vedlikehold og rengjøring
Kundeservice og kundeveiledning
Kontakt en autorisert sykkelforhandler ved spørsmål om eBike-systemet og systemkomponentene. Du finner kontaktinformasjon til autoriserte sykkelforhandlere på nettsiden www.bosch-ebike.com.
Deponering
Lever ladere, tilbehør og emballasje til gjenvinning. Ladere må ikke kastes sammen med vanlig husholdningsavfall!
Bare for land i EU:
I henhold til EU-direktivet 2012/19/EU om elektrisk og elektronisk avfall og direktivets implementering i nasjonal rett skal ladere som ikke kan brukes mer, leveres til miljøvennlig gjenvinning.
Rett til endringer forbeholdes.
