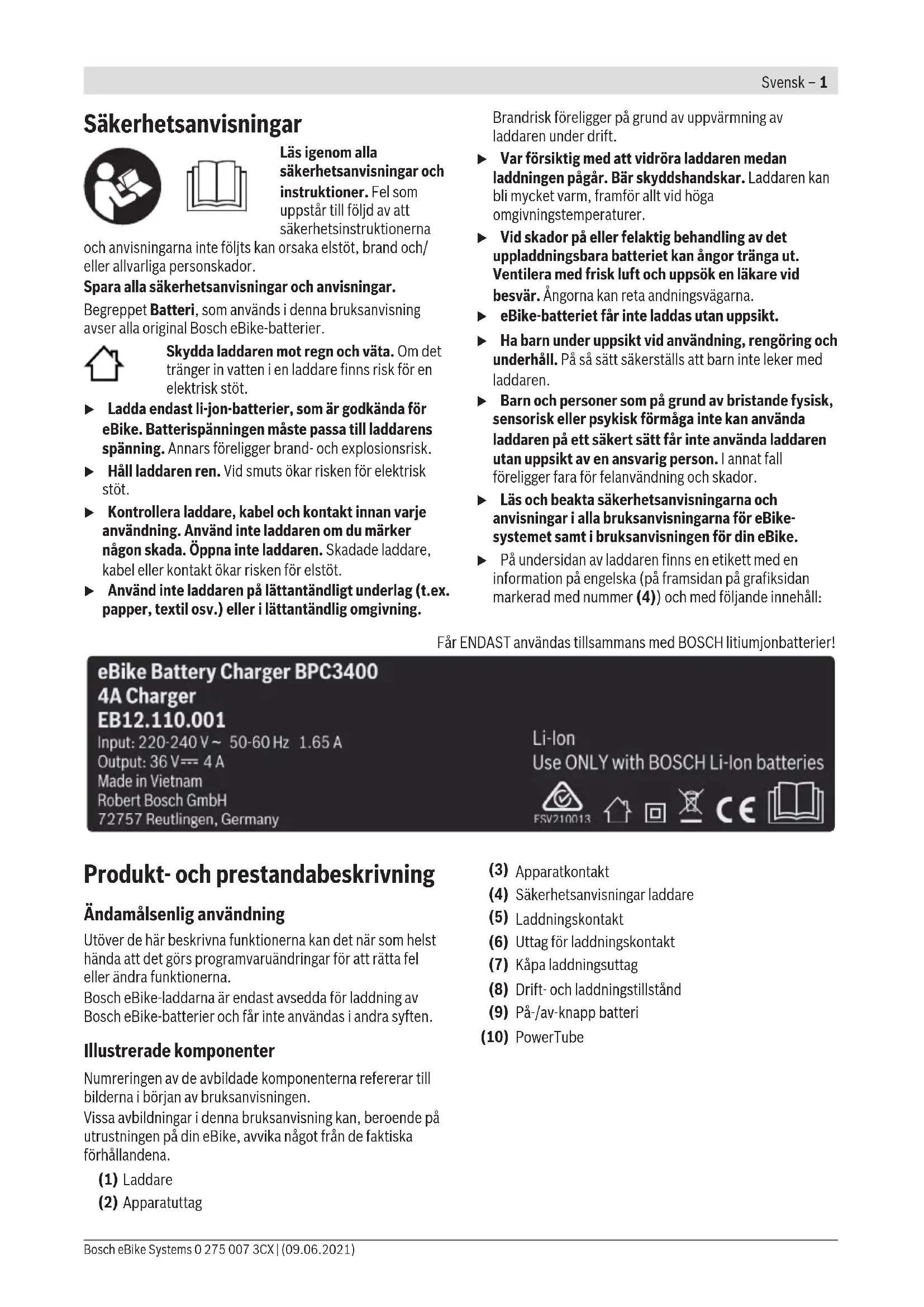

BRUKSANVISNING BPC3400 BOSCH

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna

och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och anvisningar.

Begreppet Batteri, som används i denna bruksanvisning avser alla original Bosch eBike-batterier.

Skydda laddaren mot regn och väta. Om det tränger in vatten i en laddare finns risk för en elektrisk stöt.

Ladda endast li-jon-batterier, som är godkända för eBike. Batterispänningen måste passa till laddarens spänning. Annars föreligger brand- och explosionsrisk.
Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren. Skadade laddare, kabel eller kontakt ökar risken för elstöt.
Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning.

Brandrisk föreligger på grund av uppvärmning av laddaren under drift.

• Var försiktig med att vidröra laddaren medan laddningen pågår. Bär skyddshandskar. Laddaren kan bli mycket varm, framför allt vid höga omgivningstemperaturer.
• Vid skador på eller felaktig behandling av det uppladdningsbara batteriet kan ångor tränga ut. Ventilera med frisk luft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna.
  ▶ eBike-batteriet får inte laddas utan uppsikt.
  Ha barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med laddaren.
  Barn och personer som på grund av bristande fysisk, sensorisk eller psykisk förmåga inte kan använda laddaren på ett säkert sätt får inte använda laddaren utan uppsikt av en ansvarig person. I annat fall föreligger fara för felanvändning och skador.
  Läs och beakta säkerhetsanvisningarna och anvisningar i alla bruksanvisningarna för eBike-systemet samt i bruksanvisningen för din eBike.
  På undersidan av laddaren finns en etikett med en information på engelska (på framsidan på grafiksidan markerad med nummer (4)) och med följande innehåll:

Får ENDAST användas tillsammans med BOSCH litiumjonbatterier!

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Utöver de här beskrivna funktionerna kan det när som helst hända att det görs programvaruändringar för att rätta fel eller ändra funktionerna.

Bosch eBike-laddarna är endast avsedda för laddning av Bosch eBike-batterier och får inte användas i andra syften.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till bilderna i början av bruksanvisningen.

Vissa avbildningar i denna bruksanvisning kan, beroende på utrustningen på din eBike, avvika något från de faktiska förhållandena.

(3) Apparatkontakt
(4) Säkerhetsanvisningar laddare
(5) Laddningskontakt
(6) Uttag för laddningskontakt
(7) Kåpa laddningsuttag
(8) Drift- och laddningstillständ
(9) På-/av-knapp batteri
(10) PowerTube

Tekniska data

Laddare 4A Charger
Produktkod BPC3400
Märkspänning V~ 198 ... 264
Frekvens Hz 47 ... 63
Batteri-laddningsspänning V= 36
Laddström (max.) A 4
Laddtid PowerTube 750 ca. h 6
Drifttemperatur °C 0 ... 40
Lagringstemperatur °C 10 ... 40
Vikt, ca. kg 0,7
Skyddsklass IP40

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Drift

Driftstart

Anslut laddaren till elnätet (se bild A)

- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.

Stick in apparatstickkontakten (3) på nätkabeln i apparatdosan (2) på laddaren.

Stäng av batteriet och ta ut det ur hållaren på eBike. Läs och beakta bruksanvisningen för batteriet.

▶ Ställ endast upp batteriet på rena ytor. Undvik framför allt nedsmutsning av ladduttaget och kontakterna, t. ex. på grund av sand eller jord.

Stick in laddarens laddningsstickkontakt (5) i uttaget (6) på batteriet.

Ladda batteriet på cykeln (se bild C)

Stäng av batteriet. Rengör locket på ladduttaget (7). Undvik framför allt nedsmutsning av ladduttaget och kontakterna,

t.ex. på grund av sand eller jord. Lyft locket på ladduttaget (7) och sätt kontakten (5) i ladduttaget (6).

- Brandrisk föreligger då laddaren blir varm under laddning. Ladda endast batterierna på cykeln i torrt tillständ och på ett brandsäkert ställe. Om detta inte är möjligt, ta ut batteriet ur hållaren och ladda den på lämplig plats. Läs och beakta bruksanvisningen för batteriet.

Laddning

Laddningen börjar så snart laddaren med batteri resp. ladduttaget på cykeln är ansluten till elnätet.

Anmärkning: Laddning kan endast ske om temperaturen i eBike-batteriet ligger inom det tillåtna laddningstemperaturområdet.

Anmärkning: Under laddningen avaktiveras drivenheten.

Batteriet kan laddas med och utan cykeldator. Utan cykeldator kan laddningen endast övervakas via statusindikatorn på batteriet.

Om en cykeldator är ansluten visas ett tillhörande meddelande på displayen.

Laddstatus visas på batteriet med laddindikeringen (8) och med stapeln på cykeldatorn.

Under laddningen lyser LED-lamporna med laddningsindikering (8) på batteriet. Varje fast lysande LED motsvarar cirka 20 % kapacitet uppladdning. Den blinkande LED-lampan visar uppladdningen av de nästföljande 20 %.

När eBike-batteriet är fulladdat slocknar LED-lamporna direkt och cykeldatorn stängs av. Laddningen är avslutad. Genom att trycka på på/-av-knappen (9) på eBike-batteriet kan laddningsnivån visas i 5 sekunder.

Koppla bort laddaren från elnätet och batteriet från laddaren.

När du kopplar bort batteriet från laddaren stängs batteriet av automatiskt.

Anmärkning Efter att du har laddat på cykeln försluter du uttaget (6) noga med locket (7), så att smuts och vatten inte kan tränga in.

Om laddaren inte kopplas loss från batteriet efter laddning slås laddaren på igen efter några timmar, kontrollerar batteriets nivå och påbörjar laddning på nytt vid behov.

Fel – Orsaker och åtgärder

Orsak		Åtgärd
		Två LED-lampor på batteriet blinkar.Vänd dig till en auktoriserad cykelhandlare.
Batteri defekt
		Tre LED-lampor på batteriet blinkar.Koppla loss batteriet från laddaren tills temperaturintervallen för laddning har uppnåtts.Anslut batteriet till laddaren först när den nätt en godkänd laddningstemperatur.
Batteriet är för varmt eller för kallt

Orsak Åtgärd

Laddaren laddar inte.

Ingen LED-lampa blinkar (beroende på eBike-batteriets laddningsstatus lyser en eller flera lysdioder fast).

Vänd dig till en auktoriserad cykelhandlare.

Ingen laddning möjlig (ingen indikering på batteriet)

Stickkontakten ej korrekt isatt Kontrollera alla stickanslutningar.

Kontakter på batteriet är smutsiga Rengör försiktigt kontakterna på batteriet.

Uttag, kabel eller laddare defekt Kontrollera nätspänningen, låt en cykelhandlare kontrollera laddaren.

Batteri defekt Vänd dig till en auktoriserad cykelhandlare.

Underhåll och service

Underhåll och rengöring

Om laddaren skulle sluta fungera så vänder du dig till en auktoriserad cykelhandlare.

Kundtjänst och applikationsrådgivning

Vid alla frågor om eBike-systemet och dess komponenter vänder du dig till en auktoriserad fackhandlare.
Kontaktdata till auktoriserade cykelhandlare hittar du på internetsidan www.bosch-ebike.com.

Avfallshantering

Laddare, tillbehör och förpackning ska omhändertas på ett miljövänligt sätt för återvinning. Laddare får inte kastas i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess omsättning i nationell lag måste förbrukade laddare samlas in enskilt och lämnas in till återvinning.

Ändringar förbehålles.
