BPC3400 - Φορτιστής μπαταριών BOSCH - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BPC3400 BOSCH

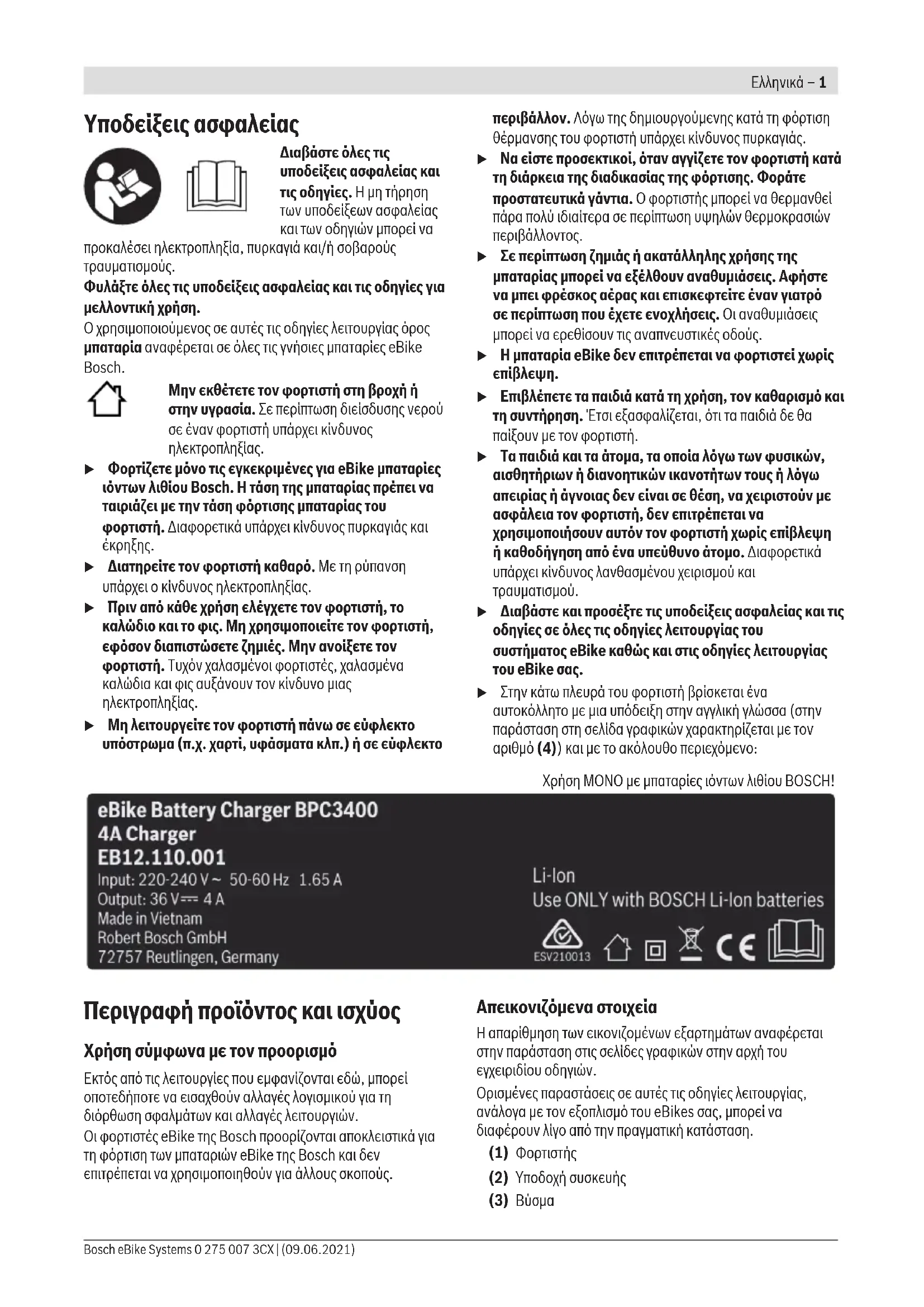

u Διατηρείτε τον φορτιστή καθαρό. Με τη ρύπανση υπάρχει ο κίνδυνος ηλεκτροπληξίας. u Πριν από κάθε χρήση ελέγχετε τον φορτιστή, το καλώδιο και το φις. Μη χρησιμοποιείτε τον φορτιστή, εφόσον διαπιστώσετε ζημιές. Μην ανοίξετε τον φορτιστή. Τυχόν χαλασμένοι φορτιστές, χαλασμένα καλώδια και φις αυξάνουν τον κίνδυνο μιας ηλεκτροπληξίας. u Μη λειτουργείτε τον φορτιστή πάνω σε εύφλεκτο υπόστρωμα (π.χ. χαρτί, υφάσματα κλπ.) ή σε εύφλεκτο περιβάλλον. Λόγω της δημιουργούμενης κατά τη φόρτιση θέρμανσης του φορτιστή υπάρχει κίνδυνος πυρκαγιάς. u Να είστε προσεκτικοί, όταν αγγίζετε τον φορτιστή κατά τη διάρκεια της διαδικασίας της φόρτισης. Φοράτε προστατευτικά γάντια. Ο φορτιστής μπορεί να θερμανθεί πάρα πολύ ιδιαίτερα σε περίπτωση υψηλών θερμοκρασιών περιβάλλοντος. u Σε περίπτωση ζημιάς ή ακατάλληλης χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Η μπαταρία eBike δεν επιτρέπεται να φορτιστεί χωρίς

u Επιβλέπετε τα παιδιά κατά τη χρήση, τον καθαρισμό και τη συντήρηση. Έτσι εξασφαλίζεται, ότι τα παιδιά δε θα παίξουν με τον φορτιστή. u Τα παιδιά και τα άτομα, τα οποία λόγω των φυσικών, αισθητήριων ή διανοητικών ικανοτήτων τους ή λόγω απειρίας ή άγνοιας δεν είναι σε θέση, να χειριστούν με ασφάλεια τον φορτιστή, δεν επιτρέπεται να χρησιμοποιήσουν αυτόν τον φορτιστή χωρίς επίβλεψη ή καθοδήγηση από ένα υπεύθυνο άτομο. Διαφορετικά υπάρχει κίνδυνος λανθασμένου χειρισμού και τραυματισμού. u Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις οδηγίες σε όλες τις οδηγίες λειτουργίας του συστήματος eBike καθώς και στις οδηγίες λειτουργίας του eBike σας. u Στην κάτω πλευρά του φορτιστή βρίσκεται ένα αυτοκόλλητο με μια υπόδειξη στην αγγλική γλώσσα (στην παράσταση στη σελίδα γραφικών χαρακτηρίζεται με τον αριθμό(4)) και με το ακόλουθο περιεχόμενο: Χρήση ΜΟΝΟ με μπαταρίες ιόντων λιθίου BOSCH! Περιγραφή προϊόντος και ισχύος Χρήση σύμφωνα με τον προορισμό Εκτός από τις λειτουργίες που εμφανίζονται εδώ, μπορεί οποτεδήποτε να εισαχθούν αλλαγές λογισμικού για τη διόρθωση σφαλμάτων και αλλαγές λειτουργιών. Οι φορτιστές eBike της Bosch προορίζονται αποκλειστικά για τη φόρτιση των μπαταριών eBike της Bosch και δεν επιτρέπεται να χρησιμοποιηθούν για άλλους σκοπούς. Απεικονιζόμενα στοιχεία Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδίου οδηγιών. Ορισμένες παραστάσεις σε αυτές τις οδηγίες λειτουργίας, ανάλογα με τον εξοπλισμό του eBikes σας, μπορεί να διαφέρουν λίγο από την πραγματική κατάσταση. (1)

(2) Υποδοχή συσκευής (3)

Bosch eBike Systems 0 275 007 3CX | (09.06.2021)Ελληνικά – 2 (4) Υποδείξεις ασφαλείας φορτιστή (5) Φις φόρτισης (6) Υποδοχή για φις φόρτισης (7) Κάλυμμα της υποδοχής φόρτισης (8) Ένδειξη λειτουργίας και κατάστασης φόρτισης (9) Πλήκτρο On/Off της μπαταρίας (10) PowerTube Τεχνικά στοιχεία Φορτιστής 4A Charger Κωδικός προϊόντος BPC3400 Ονομαστική τάση V~ 198…264 Συχνότητα Hz 47…63 Τάση φόρτισης της μπαταρίας V= 36 Ρεύμα φόρτισης (μέγιστο) A 4 Χρόνος φόρτισης PowerTube 750 περ. h 6 Θερμοκρασία λειτουργίας °C 0…40 Θερμοκρασία αποθήκευσης °C 10…40 Βάρος, περ. kg 0,7 Βαθμός προστασίας IP40 Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν.

Θέση σε λειτουργία Σύνδεση φορτιστή στο δίκτυο του ρεύματος (βλέπε εικόνα A) u Προσέχετε στην τάση δικτύου! Η τάση τις πηγής ρεύματος πρέπει να ανταποκρίνεται πλήρως στα στοιχεία που αναγράφονται στην πινακίδα κατασκευαστή του φορτιστή. Φορτιστές με τάση 230V μπορούν να λειτουργήσουν και με 220V. Συνδέστε το φις (3) του καλωδίου σύνδεσης της συσκευής στο ρεύμα στην υποδοχή της συσκευής (2) στον φορτιστή. Συνδέστε το καλώδιο σύνδεσης στο ρεύμα (ειδικό για κάθε χώρα) στο δίκτυο του ρεύματος. Φόρτιση της αφαιρεμένης μπαταρίας (βλέπε εικόνα B) Απενεργοποιήστε την μπαταρία και αφαιρέστε την από το στήριγμα στο eBike. Διαβάστε και προσέξτε εδώ τις οδηγίες λειτουργίας της μπαταρίας. u Τοποθετήστε την μπαταρία μόνο πάνω σε μια καθαρή επιφάνεια. Αποφύγετε τη ρύπανση ιδιαίτερα της υποδοχής φόρτισης και των επαφών, π.χ. με άμμο ή χώμα. Συνδέστε το φις φόρτισης (5) του φορτιστή στην υποδοχή (6) στην μπαταρία. Φόρτιση της μπαταρίας στο ποδήλατο (βλέπεεικόναC) Απενεργοποιήστε την μπαταρία. Καθαρίστε το κάλυμμα της υποδοχής φόρτισης (7). Αποφύγετε τη ρύπανση ιδιαίτερα της υποδοχής φόρτισης και των επαφών, π.χ. με άμμο ή χώμα. Σηκώστε το κάλυμμα της υποδοχής φόρτισης (7) και συνδέστε το φις φόρτισης (5) στην υποδοχή φόρτισης (6). u Λόγω της θέρμανσης του φορτιστή κατά τη φόρτιση υπάρχει κίνδυνος πυρκαγιάς. Φορτίζετε τις μπαταρίες στο ποδήλατο μόνο σε στεγνή κατάσταση και σε πυρασφαλή θέση. Εάν αυτό δεν είναι δυνατόν, αφαιρέστε την μπαταρία από το στήριγμα και φορτίστε την σε μια κατάλληλη θέση. Διαβάστε και προσέξτε εδώ τις οδηγίες λειτουργίας της μπαταρίας. Διαδικασία φόρτισης Η διαδικασία της φόρτισης αρχίζει, μόλις ο φορτιστής συνδεθεί με την μπαταρία ή την υποδοχή φόρτισης στο ποδήλατο και στο δίκτυο του ρεύματος. Υπόδειξη: Η διαδικασία της φόρτισης είναι δυνατή μόνο, όταν η θερμοκρασία της μπαταρίας eBike βρίσκεται στην επιτρεπτή περιοχή θερμοκρασίας φόρτισης. Υπόδειξη: Κατά τη διάρκεια της διαδικασία της φόρτισης απενεργοποιείται η μονάδα κίνησης. Η φόρτιση της μπαταρίας είναι δυνατή με και χωρίς υπολογιστή οχήματος. Χωρίς υπολογιστή οχήματος μπορείτε να παρακολουθήσετε τη διαδικασία φόρτισης στην ένδειξη της κατάστασης φόρτισης της μπαταρίας. Σε περίπτωση συνδεδεμένου υπολογιστή οχήματος εμφανίζεται στην οθόνη ένα αντίστοιχο μήνυμα. Η κατάσταση φόρτισης εμφανίζεται με την ένδειξη της κατάστασης φόρτισης της μπαταρίας(8) στην μπαταρία και με τη δοκό στον υπολογιστή οχήματος. Κατά τη διάρκεια της διαδικασίας φόρτισης ανάβουν οι φωτοδίοδοι (LED) της ένδειξης της κατάστασης φόρτισης(8) στην μπαταρία. Κάθε συνεχώς αναμμένη φωτοδίοδος (LED) αντιστοιχεί περίπου σε 20% χωρητικότητα φορτίου. Η αναβοσβήνουσα φωτοδίοδος (LED) δείχνει το φορτίο του επόμενου 20%. Όταν η μπαταρία eBike είναι εντελώς φορτισμένη, σβήνουν αμέσως οι φωτοδίοδοι (LED) και ο υπολογιστής οχήματος απενεργοποιείται. Η διαδικασία της φόρτισης τερματίζεται. Πατώντας το πλήκτρο On/Off(9) στην μπαταρία eBike μπορεί να εμφανιστεί η κατάσταση φόρτισης για5δευτερόλεπτα. Αποσυνδέστε τον φορτιστή από δίκτυο του ρεύματος και την μπαταρία από τον φορτιστή. Κατά την αποσύνδεση της μπαταρίας από τον φορτιστή απενεργοποιείται η μπαταρία αυτόματα. Υπόδειξη: Σε περίπτωση που έχετε φορτίσει στο ποδήλατο, μετά τη διαδικασία της φόρτισης κλείστε προσεκτικά την υποδοχή φόρτισης (6) με το κάλυμμα (7), για να μην μπορεί να εισχωρήσει καθόλου ρύπανση ή νερό. Σε περίπτωση που ο φορτιστής μετά τη φόρτιση δεν αποσυνδεθεί από την μπαταρία, ενεργοποιείται ο φορτιστής μετά από μερικές ώρες ξανά, ελέγχει την κατάσταση φόρτισης της μπαταρίας και αρχίζει ενδεχομένως ξανά με τη διαδικασία

0 275 007 3CX | (09.06.2021) Bosch eBike SystemsΕλληνικά – 3 Σφάλματα – Αιτίες και αντιμετώπιση Αιτία Αντιμετώπιση Μπαταρία ελαττωματική Δύο φωτοδίοδοι (LED) αναβοσβήνουν στην μπαταρία. Αποταθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Πολύ ζεστή ή πολύ κρύα μπαταρία Τρεις φωτοδίοδοι (LED) αναβοσβήνουν στην μπαταρία. Αποσυνδέστε την μπαταρία από τον φορτιστή, μέχρι να επιτευχθεί η περιοχή της θερμοκρασίας φόρτισης. Συνδέστε την μπαταρία ξανά στον φορτιστή, αφού πρώτα φθάσει στην επιτρεπτή θερμοκρασία φόρτισης. Ο φορτιστής δε φορτίζει. Δεν αναβοσβήνει καμία φωτοδίοδος (LED) (ανάλογα με την κατάσταση φόρτισης της μπαταρίας eBike ανάβουν συνεχώς μια ή περισσότερες φωτοδίοδοι (LED)). Αποταθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Καμία δυνατή διαδικασία φόρτισης (καμία ένδειξη στην

Το φις δεν είναι σωστά συνδεδεμένο Ελέγξτε όλες τις βυσματούμενες συνδέσεις. Οι επαφές στην μπαταρία είναι λερωμένες Καθαρίστε προσεκτικά τις επαφές στην μπαταρία. Πρίζα, καλώδιο ή φορτιστής ελαττωματικός Ελέγξτε την τάση δικτύου, αναθέστε τον έλεγχο του φορτιστή σε έναν έμπορα ποδηλάτων. Μπαταρία ελαττωματική Αποταθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Συντήρηση και Service Συντήρηση και καθαρισμός Σε περίπτωση βλάβης του φορτιστή, απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Για όλες τις ερωτήσεις σας σχετικά με το σύστημα eBike και τα εξαρτήματά του, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com.

Οι φορτιστές, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μη ρίχνετε τους φορτιστές στα οικιακά απορρίμματα! Μόνο για χώρες τηςΕΕ: Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την υλοποίησή της σε εθνικό δίκαιο, πρέπει οι μη ικανοί πλέον προς χρήση φορτιστές να συγκεντρώνονται ξεχωριστά και να παραδίδονται σε μια φιλική προς το περιβάλλον ανακύκλωση. Με την επιφύλαξη αλλαγών. Bosch eBike Systems 0 275 007 3CX | (09.06.2021)
