MANUAL DE UTILIZADOR BPC3400 BOSCH
pt Manual de instruções original

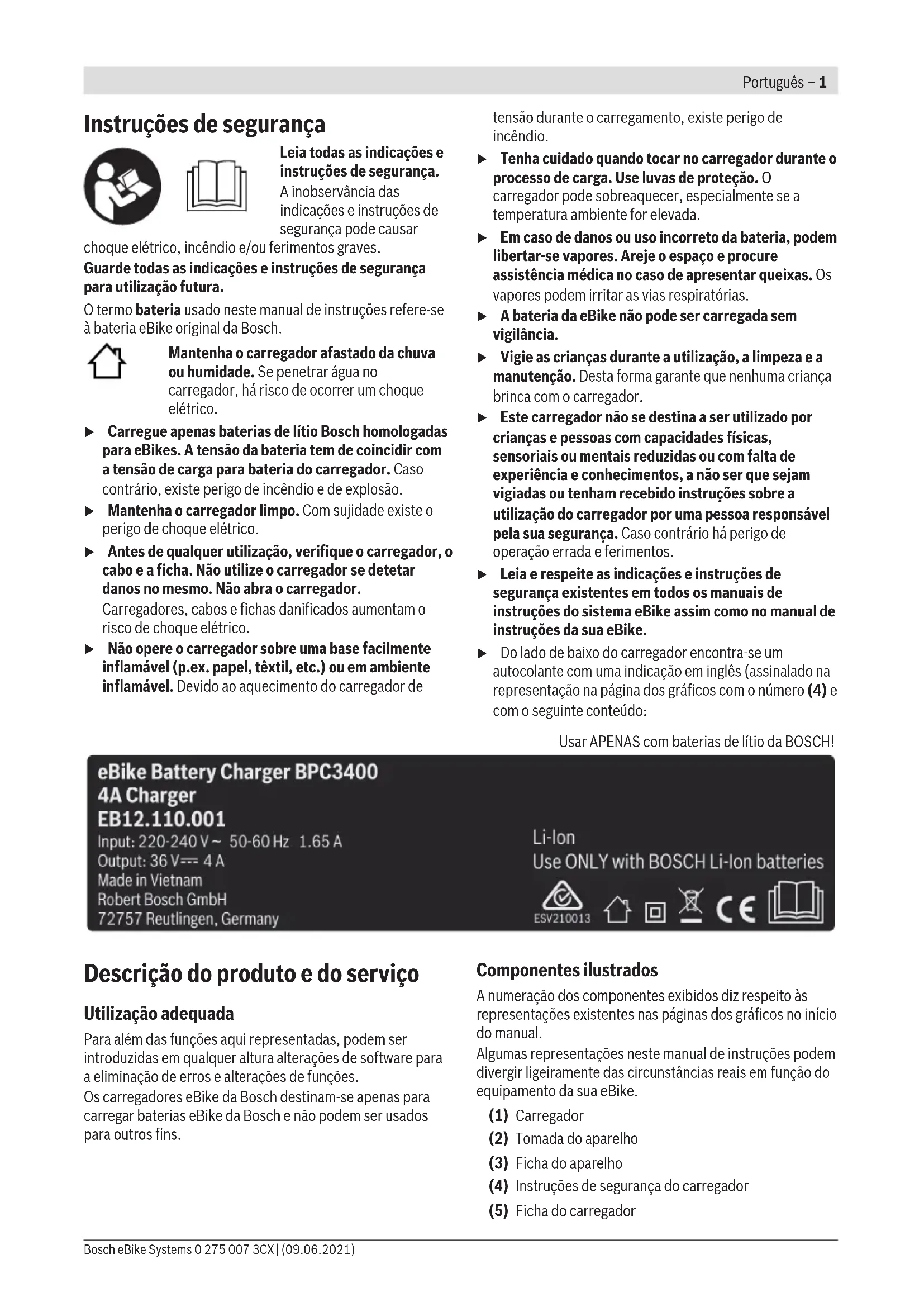

Instruções de segurança
Leia todas as indicações e instruções de segurança.
A inobservância das indicações e instruções de segurança pode causar
choque elétrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações e instruções de segurança para utilização futura.
O termo bateria usado neste manual de instruções refere-se à bateria eBike original da Bosch.
Mantenha o carregador afastado da chuva ou humidade. Se penetrar água no carregador, há risco de ocorrer um choque elétrico.
Carregue apenas baterias de lítio Bosch homologadas para eBikes. A tensão da bateria tem de coincidir com a tensão de carga para bateria do carregador. Caso contrário, existe perigo de incêndio e de explosão.
Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico.
Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador.
Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico.
- Não opere o carregador sobre uma base facilmente inflamável (p.ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de
tensão durante o carregamento, existe perigo de incêndio.
Tenha cuidado quando tocar no carregador durante o processo de carga. Use luvas de proteção. O carregador pode sobreaquecer, especialmente se a temperatura ambiente for elevada.
Em caso de danos ou uso incorreto da bateria, podem libertar-se vapores. Areje o espaço e procure assistência médica no caso de apresentar queixas. Os vapores podem irritar as vias respiratórias.
▶ A bateria da eBike não pode ser carregada sem vigilância.
Vigie as crianças durante a utilização, a limpeza e a manutenção. Desta forma garante que nenhuma criança brinca com o carregador.
Este carregador não se destina a ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a não ser que sejam vigiadas ou tenham recebido instruções sobre a utilização do carregador por uma pessoa responsável pela sua segurança. Caso contrário há perigo de operação errada e ferimentos.
▶ Leia e respeite as indicações e instruções de segurança existentes em todos os manuais de instruções do sistema eBike assim como no manual de instruções da sua eBike.
Do lado de baixo do carregador encontra-se um autocolante com uma indicação em inglês (assinalado na representação na página dos gráficos com o número (4) e com o seguinte conteúdo:
Usar APENAS com baterias de lítio da BOSCH!
Descrição do produto e do serviço
Utilização adequada
Para além das funções aqui representadas, podem ser introduzidas em qualquer altura alterações de software para a eliminação de erros e alterações de funções.
Os carregadores eBike da Bosch destinam-se apenas para carregar baterias eBike da Bosch e não podem ser usados para outros fins.
Componentes ilustrados
A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos no início do manual.
Algumas representações neste manual de instruções podem divergir ligeiramente das circunstâncias reais em função do equipamento da sua eBike.
(1) Carregador
(2) Tomada do aparelho
(3) Ficha do aparelho
(4) Instruções de segurança do carregador
(5) Ficha do carregador
(6) Tomada para ficha do carregador
(7) Cobertura da tomada de carregamento
(8) Indicação de funcionamento e do nível de carga
(9) Tecla de ligar/desligar da bateria
(10) PowerTube
Dados técnicos
| Carregador 4A Charger | |
| Código do produto BPC3400 | |
| Tensão nominal V~ 198 ... 264 | |
| Frequência Hz 47 ... 63 | |
| Tensão de carga para bateria V= 36 | |
| Corrente de carga (máx.) A 4 | |
| Tempo de carga PowerTube 750 aprox. | h 6 |
| Temperatura operacional °C 0 ... 40 | |
| Temperatura de armazenamento °C 10 ... 40 | |
| Peso, aprox. kg 0,7 | |
| Tipo de proteção IP40 | |
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.
Funcionamento
Colocação em funcionamento
Ligar o carregador à rede elétrica (ver figura A)
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.
Insira a ficha do aparelho (3) do cabo de corrente elétrica na tomada do aparelho (2) no carregador.
Ligue o cabo de corrente elétrica (específico para cada país) à rede elétrica.
Carregamento da bateria retirada (ver figura B)
Desligue a bateria e retire-a do suporte na eBike. Leia e respeite o manual de instruções da bateria.
▶ Coloque a bateria apenas sobre superfícies limpas. Evite, em particular, sujar a tomada de carregamento e os contactos, p.ex. com areia ou terra.
Insira a ficha de carregamento (5) do carregador na tomada (6) na bateria.
Carregamento da bateria na bicicleta (ver figura C)
Desligue a bateria. Limpe a cobertura da tomada de carregamento (7). Evite, em particular, sujar a tomada de carregamento e os contactos, p. ex. com areia ou terra. Levante a cobertura da tomada de carregamento (7) e insira a ficha de carregamento (5) na tomada (6).
Através do aquecimento do carregador ao carregar existe perigo de incêndio. Carregue as baterias na bicicleta apenas em estado seco e num local que seja à prova de fogo. Caso isto não seja possível, retire a bateria do suporte e carregue-a num local mais adequado. Leia e respeite o manual de instruções da bateria.
Processo de carga
O processo de carga é iniciado assim que o carregador é ligado à bateria ou a tomada de carregamento da bicicleta é ligada à rede elétrica.
Nota: O processo de carga só é possível quando a temperatura da bateria da eBike se encontrar na faixa de temperatura de carga admissível.
Nota: Durante o processo de carga, o motor é desativado.
O carregamento do acumulador é possível com ou sem computador de bordo. Sem o computador de bordo, o processo de carga pode ser observado no indicador do nível de carga do acumulador.
Se o computador de bordo estiver ligado, surge a respetiva mensagem no mostrador.
O nível de carga é exibido com o indicador do nível de carga (8) na bateria e com a barra no computador de bordo.
Durante o processo de carga, acendem-se os LEDs do indicador do nível de carga (8) na bateria. Cada LED que permanece aceso indica uma carga de aproximadamente 20% da capacidade. O LED intermitente indica estar a carregar os próximos 20%.
Quando a bateria da eBike estiver totalmente carregada, os LEDs apagam imediatamente e o computador de bordo é desligado. O processo de carga é terminado. Premindo a tecla de ligar/desligar (9) na bateria da eBike, o nível de carga pode ser exibido durante 5 segundos.
Desligue o carregador da rede elétrica e a bateria do carregador.
Ao desligar a bateria do carregador, a bateria é automaticamente desligada.
Nota: Se tiver efetuado o carregamento na bicicleta, após o processo de carga feche cuidadosamente a tomada de carregamento (6) com a cobertura (7), para que não possam penetrar sujidade nem água.
Se, após o carregamento, o carregador não for desligado do acumulador, volta a ligar-se ao fim de algumas horas, verifica o nível de carga do acumulador e recomeça, se necessário, o processo de carga.
Erros - Causas e soluções
Causa Solução
 | Dois LEDs piscam na bateria.Contacte um agente autorizado. | |
| Bateria danificada | ||
 | Três LEDs piscam na bateria.Desligue a bateria do carregador, até a faixa de temperatura de carga ter sido alcançada.Volte a ligar a bateria ao carregador apenas quando tiver sido alcançada a temperatura de carga admissível. | |
| A bateria está quente ou fria demais | ||
 | Nenhum LED a piscar (dependendo do nível de carga da bateria da eBike um ou mais LEDs estão acesos permanentemente).Contacte um agente autorizado. | |
| O carregador não carrega. | ||
| Processo de carga não é possível (não há indicação na bateria) | ||
| Ficha não está corretamente inserida Verifique todas as ligações de encaixe. | ||
| Contactos da bateria estão sujos Limpe cuidadosamente os contactos da bateria. | ||
| Tomada, cabo ou carregador danificados Verifique a tensão de rede, solicite a verificação do carregador a um agente. | ||
| Bateria danificada Contacte um agente autorizado. | ||
Manutenção e assistência técnica
Manutenção e limpeza
Se o carregador não funcionar, por favor contacte um agente autorizado.
Serviço pós-venda e aconselhamento
Se tiver questões sobre o sistema eBike e respetivos componentes, contacte um agente autorizado.
Pode consultar os dados de contacto de agentes autorizados na página de Internet www.bosch-ebike.com.
Eliminação
Carregadores, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os carregadores no lixo doméstico!
Apenas para países da UE:
Nos termos da diretiva europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e da sua transposição para a legislação nacional, os carregadores que já não são utilizáveis têm de ser recolhidos desmontados e reciclados de forma ambientalmente correta.
