UniversalCirc 18V-53 - Полнач за батерии BOSCH - Бесплатен кориснички прирачник

Тип на производ	Безжична кружна пила
Бренд	Bosch
Модел	UniversalCirc 18V-53
Номинален напон	18 V
Брзина во празен од	4300 вртежи/мин
Максимална длабочина на сечење (0°)	53 mm
Максимална длабочина на сечење (45°)	36 mm
Дијаметар на сечилото	160 mm
Отвор на сечилото	20 mm
Максимална дебелина на сечилото	1,5 mm
Димензии на основната плоча	288 x 153 mm
Тежина (со батерија 2,0 Ah)	3,3 kg
Тежина (со батерија 6,0 Ah)	3,6 kg
Компатибилни батерии	Литиум-јонски 18 V (препорачан капацитет ≥ 2,5 Ah)
Препорачани полначи	AL 18... (освен AL 1814/1820/1860 CV)
Опсег на температура на полнење	0 °C до +35 °C
Опсег на работна температура	-20 °C до +50 °C
Ниво на звучен притисок	96 dB(A)
Ниво на звучна моќност	104 dB(A)
Вибрации (сечење дрво)	< 1,6 m/s²
Главни функции	Надолжно и попречно сечење, косо сечење (0°-45°), подесување на длабочина, паралелен водич, опционален водечки шина
Безбедност	Итно запирање, нишален заштитен капак, заклучување на прекинувачот, заштита од целосно празнење
Одржување и чистење	Исчистете ги отворите за вентилација, чувајте го заштитниот капак чист од прашина, подмачкајте го сечилото по потреба
Резервни делови и можност за поправка	Сервис по продажбата на Bosch, делови достапни на www.bosch-pt.com

Frequently Asked Questions - UniversalCirc 18V-53 BOSCH

Каков тип на батерија да се користи со безжичната кружна пила Bosch UniversalCirc 18V-53?

Користете литиум-јонски батерии од 18 V на Bosch, по можност со капацитет од најмалку 2,5 Ah. Препорачаните полначи се од серијата AL 18, со исклучок на моделите AL 1814 CV, AL 1820 CV и AL 1860 CV.

Како да се подеси длабочината на сечење?

Користете го лостот за предизбор на длабочина на сечење (29) за да ја подесите длабочината. Сечилото треба да излегува само за еден заб под работното парче. Погледнете ја градуираната скала (28) за точната вредност.

Како да се замени сечилото на пилата?

Прво извадете ја батеријата. Заклучете го вратилото со копчето (22), одвртете го завртувачкиот заврток (24) со шестаголен клуч (23), спуштете го заштитниот капак (11) и заменете го сечилото. Затегнете го завртокот со момент од 6-9 Nm.

Пилата не стартува, што да правам?

Проверете дали батеријата е наполнета и правилно вметната. Осигурете се дека заклучувањето за активирање (4) е притиснато пред да го притиснете прекинувачот за вклучување/исклучување (2). Ако проблемот продолжи, контактирајте го сервисот по продажбата на Bosch.

Како да се користи паралелниот водич?

Олабавете ги крилните завртки (8), лизнете го паралелниот водич (10) до саканата ширина на градуираната скала, па повторно затегнете ги завртките. За прецизни резови по должината на работ на работното парче.

Кои додатоци се препорачуваат за оваа пила?

Додатоците вклучуваат водечка шина (32), стеги (34), флексибилно црево за вшмукување (20) и сечила за пила со дијаметар 160 mm и отвор 20 mm. Погледнете ја линијата на додатоци на Bosch.

Како да се исчисти и одржува пилата?

Извадете ја батеријата пред секое чистење. Исчистете ги отворите за вентилација и нишалниот заштитен капак со четка. Сечилата може да се заштитат од корозија со тенок слој на некиселинско масло, кое треба да се отстрани пред сечење.

Кои се важните безбедносни мерки?

Секогаш носете заштитни очила и маска за прашина. Користете ги двете раце за да ја држите пилата. Никогаш не приближувајте ги рацете до зоната на сечење. Проверете дали долниот заштитен капак работи правилно пред секоја употреба.

Може ли да се користат HSS сечила?

Не, не користете сечила од HSS челик (брзорезен челик) бидејќи лесно се кршат. Користете само сечила кои се во согласност со спецификациите во упатството (EN 847-1).

Како да се отстрани пилата и искористените батерии?

Не фрлајте го уредот ниту батериите со домашниот отпад. Однесете ги во центар за рециклирање или собирно место. Во Франција, оставете ги во продавница или на депо. Почитувајте ја локалната регулатива.

КОРИСНИЧКИ ПРИРАЧНИК UniversalCirc 18V-53 BOSCH

mk Оригинално упатстро за работа

sr Originalno uputstvo za rad

sl Izvima navpdila

hr Originalne upute za rad

Македонски...... Страница 189

Srpski ...... Strana 197

Slovenščina ....Stran 205

Hrvatski....Stranica 212

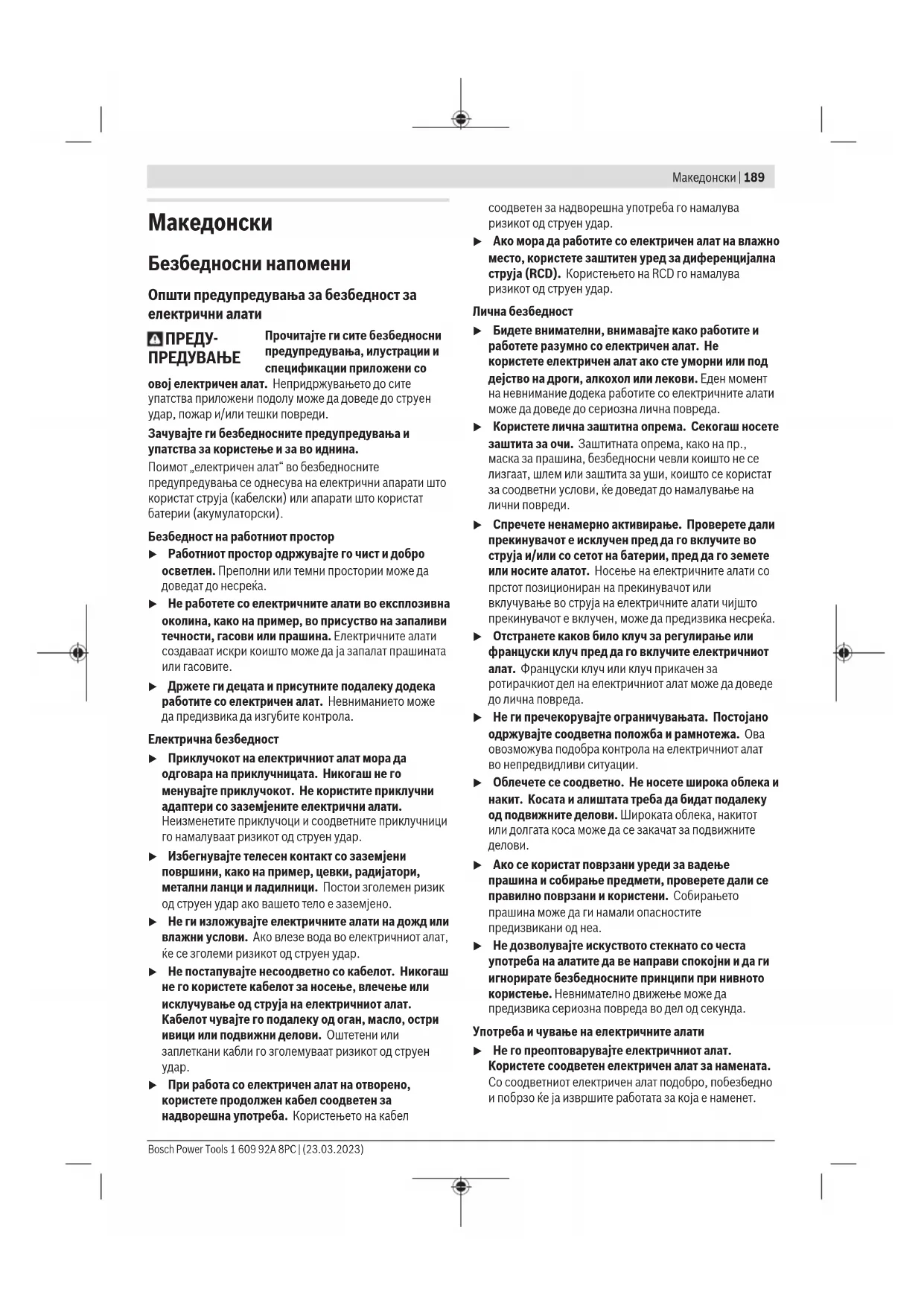

Безбедносни напомени

Општи предупредувања за безбедност за електрични алати

ПРЕДУ- ПРЕДУВАЊЕ

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со

овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).

Безбедност на работниот простор

Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
▶ Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.

Електрична безбедност

▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар.
▶ Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.
▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар.
▶ Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.
▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел

соодветен за надворешна употреба го намалува ризикот од струен удар.

▶ Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.

Лична безбедност

▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.

▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, їе доведат до намалување на лични повреди.

Спречете ненамерно активирање. Проверете дали прекинувачот е исключен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.

Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда.

▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.

▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.

▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.

He дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.

Употреба и чување на електричните алати

▶ Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.

▶ Не користете електричен алат ако не можете да го включите и исключите со помош на прекинувачот.
Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи.
▶ Ислучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате
електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.
Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на електричните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.
Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.

Употреба и чување на батериски алат

▶ Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии.
▶ Електричните алати користете ги само со специјално наменети сетови на батерии. Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар.
Kogа не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар.

▶ Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници.
He употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.
▶ Не го изложувајте сетот на батерии или алатот на орган или висока температура. Изложувањето на орган или на температура повисока од 130 °C може да предизвика експлозија.
▶ Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар.

Сервисирање

▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.
▶ Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис.

Безбедносни напомени за кружни пили

Постапки на сечење

▶ BACHOCT: Држете ги рацете подалеку од површината за сечење и од сечилото. Ставете ја другата рака на дополнителната рачка или на кујиштето на моторот. Доколку ја држите пилата со двете раце, нема да се исечете со сечилото.
▶ Не посегнувајте под делот што се обработува. Заштитниот поклопец не може да ве заштити од сечилото доколку посегнете под делот што се обработува.
▶ Прилагодете ја длабочината на сечење според дебелината на делот што се обработува. Под делот што се обработува треба да се гледа помалку од половина запчаник од сечилото.
Никогаш не го држете делот што се обработува во рака, и не го поставувајте преку нога за време на сечењето. Поставете го делот што се обработува на стабилна платформа. Многу е важно правилно да ја изведувате работата, за да ја минимизирате изложеноста на телото, заглавувањето на сечилото или губењето контрола.
▶ Држете го електричниот алат за изолираната површина додека сечете, за сечилото да не дојде во контакт со скриена жица. Ако опремата за сечење

дојде во допир со жица под напон, може да ги изложи металните делови на електричниот алат под напон и операторот може да добие струен удар.

▶ При процесот на сечење по должина, секогаш користете паралелен граничник или аголен граничник. Ова ја подобрува прецизноста на сечењето и ги намалува шансите за извиткување на сечилото.
▶ Секогаш користете сечила со точна големина и форма (дијамантски наспроти тркалезни) за арбор дупките. Сечилата што не се совпағаат со монтираниот тврд дел на пилата, Ѽе се поместат надвор од центарот и Ѽе изгубите контрола.
▶ Никогаш не користете оштетени или неправилни подлошки за сечила или гвинтови. Подлошките за сечила и гвинтовите се специјални изработени за вашата пила, за оптимално и безбедно работење.

Одбивање и слични предупредувања

• одбивањето е ненадејна реакција на делот што се обработува заради приклештено, заглавено или нерамномерно сечило на пилата, предизвигувајки пилата да излезе од лежиштето и да отскокне кон операторот;
• кога сечилото цврсто се приклештува или заглавува поради затворање на лежиштето, тоа се гаси и моторната реакција брзо ја враćа единицата кон операторот;
  – доколку сечилото се превитка или се измести за време на сечењето, запчаниците на задниот раб од сечилото може да се закопаат во горниот дел на дрвото предизвикувајки тоа да излезе од лежиштето и да отскокне кон операторот.

Одбивањето е резултат на погрешна употреба и/или несоодветни оперативни постапки или услови и може да се избегне со преземање на соодветните превентивни мерки наведени подолу.

Цврсто држете ја пилата со двете дланки и поставете ги рацете така што ќе бидат отпорни на силите на одбивањето. Поставете го телото на едната страна од сечилото, но никако паралелно со него. Одбивањето може да предизвика пилата да отскокне наназад, но операторот може да ги контролира силите на одбивање доколку ги преземе соодветните мерки за претпазливост.
Koga сечилото се навалува или кога прекинува сечењето од која било причина, отпуштете го активаторот и држете го уредот неподвижен се додека сечилото целосно не запре. Никогаш не ја отстранувајте пилата или не ја вметнувајте додека сечилото е во движење бидејки може да дојде до одбивање. Извршете проверки и поправки за да ја елиминирате причината за навалување на сечилото.
▶ При рестартирање на пилата додека се нао'га во делот што се обработува, насочете ја кон центарот на засекот така што запщите да не го зафа'каат материјалот. Ако пилата се навали, може да се приближи или да се одбие од работното парче додека е во процес на рестартирање.

▶ Потпрете ги големите делови што се обработуваат за да го намалите ризикот од приклештување или одбивање на сечилото. Големите делови што ги обработувате се искривуваат под својата тежина. Потпирачите мора да се стават под двете страни на делот што го обработувате, покрај линијата на засекот и покрај работ на делот што го обработувате.
▶ Не користете тапи или оштетени сечила. Ненаострени или несоодветно поставени сечила прават тесни засеци создавајки прекумерно триење, извиткување на сечилото или одбивање.
Длабочината на сечилото и рачките за прилагодување на косината мора да се прицврстат и да се осигураат пред да се направи засекот. Ако прилагоденото сечило се подигне за време на сечењето, може да предизвика навалување и одбивање.
▶ Обрнете дополнительно внимание при сечење во постоечки сидови или други празнини. Испакнато сечило може да пресече предмети кои може да предизвикаат одбивање.

Функција на долен заштитен поклопец

▶ Пред секоја употреба проверете дали е правилно затворен долниот штитник. Не работете со пилата доколку долниот штитник не може слободно да се движи и веднаш се затвора. Никогаш не го стегајте или не го врзувајте долниот штитник додека е отворен. Ако пилата случајно падне, долниот штитник може да се извитка. Подигнете го долниот штитник со повлекување на рачката, и уверете се дека слободно се движи, и не го допирајте сечилото ниту некој друг дел, на аглите и длабочината на засекот.
▶ Проверете ја работата на пружината на долниот заштитен поклопец. Доколку заштитниот поклопец и пружината не функционираат правилно, мора да се сервисираат пред употреба. Долниот заштитен поклопец може добавно да работи поради оштетени делови, лепливи наслаги или наталожена нечистотија.
▶ Долниот штитник може рачно да се повлече за одредени засеци, како што се „убодни засеци“ и „аголни засеци”. Подигнете го долниот штитник со повлекување на рачката, и кога сечилото ќе го пробие материјалот, долниот штитник мора да се отпушки. За сите останати засеци, долниот штитник автоматски ќе работи.
Секогаш внимавајте долниот штитник да го покрива сечилото пред да ја спуштите пилата на работна маса или на под.Незаштитено, разлабавено сечило ће предизвика враćање на пилата наназад, и сечење на сè со што ће дојде во допир. Внимавајте на времето што му е потребно на сечилото откако прекинувачот ће се ослободи.

Дополнителни безбедносни напомени

▶ Не ги факајте исфрлените струготини со раце. Може да се повредите од ротирачките делови.

▶ Не работете со пилата над глава. Тогаш немате доволна контрола врз електричниот алат.
Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвивува оштетување.
▶ При работата, држете го електричниот алат цврсто со двете дланки и застанете во сигурна положба. Со електричниот алат посигурно їе управувате ако го држите со двете дланки.
▶ Не го фиксирајте електричниот алат. Тој не е предвиден за работа на маса за сечење.
▶ При „длабински рез“ и неаголни резови треба да се постави водилката на пилата за да го спречи страничното поместување. Страничното поместување може да доведе до заглавување на листот на пилата и до повратен удар.
▶ Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака.
▶ Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот.
▶ Не користете листови за пила од HSS-челик. Таквите листови на пила може лесно да се скршат.
▶ Не сечете железни метали. Струготините би можеле да го запалат вшмукувачот за прав.
▶ Носете маска за заштита од прав.
▶ При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта.
▶ Не ја отворајте батеријата. Постои опасност од краток спој.
▶ Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се прегрее.
▶ Користете ја батеријата само во производи од производителот. Само на тој начин батеријата ће се заштити од опасно преоптоварување.

Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, орган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој.

Опис на производот и перформансите

Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Внимавајте на сликите во предниот дел на упатството за користење.

Употреба со соодветна намена

Електричниот алат е наменет за правење на должински и напречни резови на дрво со рамни и коси резови.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.

(1) Батерија ^a)
(2) Прекинувач за включување/исклучување
(3) Приказ за наполнетост на батеријата
(4) Блокада при вклучување на прекинувачот за вклучување/исклучување
(5) Отвори за вентилација
(6) Скала на закосени агли
(7) Пеперутка-завртка за претходно избирање на аголот на косо сечење
(8) Пеперутка-завртка за паралелниот граничник
(9) Контролно прозорче за линијата на резот „CutControl“

(10) Паралелен граничник ^a)

(11) Осцилаторен заштитен капак

(12) Лист за кружната пила

(13) Основна плоча

(14) Лост за подесување на осцилаторен заштитен капак

(15) Заштитен капак

(16) Исфрлувач на струготини

(17) Рачка (изолирана површина на рачката)

(18) Дополнителна рачка (изолирана површина на рачката)

(19) Складирање на клуч со внатрешна шестаголна глава

(20) Црево за издувни гасови ^a)

(21) Цевка за пренасочување на струготините

(22) Копче за блокирање на вретеното

(23) Клуч со внатрешна шестаголна глава

(24) Затезна завртка со подлошка

(25) Стезна прирабница

(26) Приклучна прирабница

(28) Скала за подесување на длабочината на сечење

(29) Рачка за претходно бирање на длабочината на сечење

(30) Ознака на резот 0°

(31) Ознака на резот 45°

(33) Копче за заклучување на шините водилки

(34) Столарска стега ^a)

a) Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Рачна кружна пила UniversalCirc 18V-53
Број на дел		3 603 CB1 400
Номинален напон V= 18
Номинален број на вртежи во празен од	min ^-1	4300
Макс. длабочина на сечење со дијаметар на сечилото за пила 160 mm
– при агол на косо сечење 0°	mm 53
– при агол на косо сечење 45°	mm 36
Димензии на основната плоча	mm 288 x 153
Дијаметар на сечилото за пила	mm 160
Макс. дебелина на сечилото на пилата	mm 1,5
Макс. отклон на запците на пилата	mm 2,0
Отвор за прифатот mm 20
Тежина согласно EPTA-Procedure 01:2014 ^A)	kg 3,3 (2,0 Ah)3,6 (6,0 Ah)
Препорачана околна температура при полнење	°C 0 ... +35
Дозволена околна температура при работење ^B) и при складирање	°C -20 ... +50
Компатибилни батерии ^C)		PBA 18V ...W-.
Препорачани полначи ^D)		AL 18.. CV

A) во зависност од употребената батерија
В) ограничена јачина при температури < 0 °C
C) Се препорачуваат батерии со следниов капацитет на батеријата: ≥ 2,5 Ah
D) Следните полначи не се компатибилни со РВА батерија: AL 1814 CV, AL 1820 CV, AL 1860 CV

Информации за бучава/вибрации

Вредностите за емисија на бучава се одредуваат согласно EN 62841-2-5.

Нивото на звук на електричниот алат оценето со А типично изнесува: ниво на звучен притисок 96 dB(A); ниво на звучна јачина 104 dB(A). Несигурност K = 3 dB.

Носете заштита за слухот!

Вкупните вредности на вибрации a_h (векторски збир на три насоки) и несигурност К дадени се во согласност со EN 62841-2-5:

Сечење на дрво: a_h < 1,6 m/s^2 , K = 1,5 m/s^2

Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава.

Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење.

За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот є ислучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење.

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите за вметнување, одржување на топлината на дланките, организирање на текот на работата.

Батерија

Bosch продава батериски електрични алати и без батерија. Дали батеријата е содржана во обемот на испорака можете да видите на пакувањето.

Полнење на батеријата

▶ Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред.

Напомена: Литиум-јонските батерии се испорачуваат делумно наполнети порани меѓународните прописи за транспорт. За да се загарантира целосната јачина на батеријата, пред првата употреба целосно наполнете ја.

Ставање на батеријата

Вметнете ја наполнетата акумулаторска батерија во прифатот за батерија, додека не се вклопи.

Вадење на батеријата

За да ја извадите акумулаторската батеријата, притиснете на копчето за отворање и извлечете ја батеријата. Притоа не употребувајте сила.

Приказ за наполнетост на батеријата

LED светилки Капацитет

Трајно светло 3 × зелено 75–100 %

Трајно светло 2 × зелено 40–75 %

Трајно светло 1 × зелено 15–40 %

бавно трепкање на светлото 1 × зелено 0–15 %

3-те LED-светилки на приказот за наполнетост брзо трепкаат, доколку температурата на акумулаторската батерија е надвор од границите на работна температура и/или реагира заштитата од преоптоварување.

Напомени за оптимално користење на батериите

Заштитете ја батеријата од влага и вода.

Складирајте ја батеријата во опсег на температура од

-20 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот во лето.

Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени.

Внимавајте на напомените за отстранување.

Монтажа

Употребувајте само сечила за пила, чија максимально дозволена брзина е повисока од бројот на празни вртежи на вашиот електричен алат.

Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или metabolувања на дишните патишта на корисникот или лицата во околината.

Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица.

– Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува.

– Погрижете се за добра проветреност на работното место.

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.

Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.

▶ Избегнувајте собирање прав на работното место. Правта лесно може да се запали.

Напомена: Секогаш користете ја цевката за пренасочување при сечење (21), за да не ве погодат струготините.

Цевката за пренасочување (21) може да се користи со или без приключен всисувач за прав/струготини. Во зависност од примената, свртете ја цевката за пренасочување така што струготините нема да летнат накај Вас и прицврстете ја истата на исфрлувачот на струготини (16).

Надворешно всисување (види слика В)

Поставете црево за всисување (20) (опрема) на исфрлувают за струготини (16). Поврзете го цревото за всисување (20) со всисувач за прав (опрема). Прегледот за приклучување на различните видови на всисувачи за прав ќе го најдете на крајот од ова упатство.

Всисувачот за прав мора да е соодветен на материјалот на парчето што се обработува.

При всисување на особено опасни по здравје, канцерогени или суви честички прав, користете специјален всисувач.

Ставање/менување на сечилото за кружната пила

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
▶ При ставањето на сечилото за пила носете заштитни ракавици. Доколку го допрете сечилото за пила постои опасност од повреда.
▶ Во никој случај не користете дискови за брусење како алат за вметнување.
▶ Користете само листови на пила, кон одговараат на наведените податоци во ова упатство за користење и на електричниот алат или се проверени според EN 847-1 и се соодветно означени.

Бирање на сечилото за пила

Прегледот за препорачани сечила за пила їе го најдете на крајот од ова упатство.

При замена на алатот, најдобро е да го поставите електричниот алат на челната страна од куќиштето на моторот.

– Притиснете го копчето за блокада на вретеното (22) и држете го притиснато.
▶ Копчето за блокирање на вретеното (22) активирајте го само доколку вретеното на пилата е во состојба на мирување. Инаку електричниот алат може да се оштети.
– Со клуч со внатрешна шестаголна глава (23) одвртете ја затезната завртка (24) во правец на вртење ①.

– Навалете го наназад осцилаторниот заштитен капак (11) и држете го цврсто.
– Извадете ја стезната прирабница (25) и сечилото за пилата (12) од вретеното на пилата (27).

При замена на алатот, најдобро е да го поставите електричниот алат на челната страна од куќиштето на моторот.

– Исчистете го сечилото за пила (12) и сите стезни делови што се монтираат.
– Навалете го наназад осцилаторниот заштитен капак (11) и држете го цврсто.

- Поставете го сечилото за пила (12) на приклучната прирабница (26). Правецот на сечење на запците (правецот на стрелката на сечилото за пила) мора да одговара на стрелката за правец на вртење на заштитниот капак (11).

– Поставете ја стезната прирабница (25) и затегнете ја затезната завртка во правец на вртење ②. Внимавајте на правилна положба на монтирање на приключната прирабница (26) и стезната прирабница (25).

- Со клуч со внатрешна шестаголна глава (23) затегнете ја стезната завртка во правец на вртење ②. Затезниот момент треба да изнесува 6–9 Nm, што одговара на рачно затегнување плус ^1/4 вртење.

Работа

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Начини на работа

Подесување на длабочината на сечење (види слика D)

▶ Подесете ја длабочината на сечење на дебелината на делот што се обработува. Под делот што се обработува, треба да биде видливо помалку од полната висина на запците.

Со рачката за претходен избор на длабочината на резот (29) може да се подеси длабочината на резот.

За помала длабочина на сечење тргнете ја пилата од основната плоча (13), а за поголема, притиснете ја пилата кон основната плоча (13). Саканата димензија подесете ја на скалата за длабочина на сечење (28).

Подесување на закосениот агол

Најдобро е да го поставите електричниот алат на челната страна на заштитниот капак (15).

Олабавете ги пеперутка-завртките (7). Навалувајте ја пилата странично. Саканата димензија подесете ја на

скалата (6). Повторно затегнете ги пеперутка- завртките (7).

Напомена: При сечење со закосување длабочината на сечење е помала од прикажаната вредност на скалата за подесување на длабочината на сечење (28).

Контролното прозорче „CutControl“ (9) што се отвора нанапред служи за прецизно водење на кружната пила по направената линија за сечење на делот што се обработува. Контролното прозорче „CutControl“ (9) има по една ознака за правоаголно сечење и за сечење под агол од 45°.

Ознаката за сечење 0° (30) ја прикажува позицијата на сечилото за пила при правоаголно сечење. Ознаката за сечење 45° (31) ја прикажува позицијата на сечилото за пила при сечење под 45°.

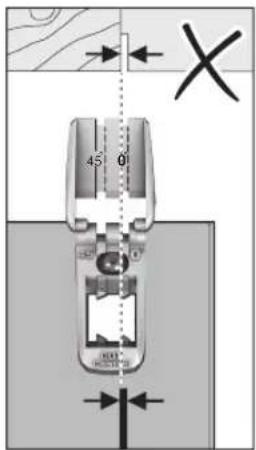

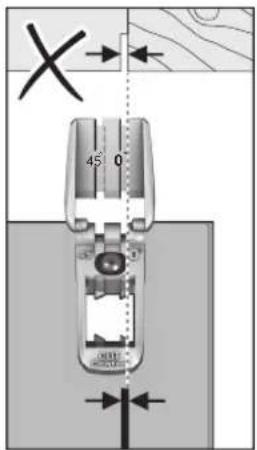

За прецизен рез поставете ја кружната пила на делот што се обработува како што е прикажано на сликата. Најдобро е да направите пробен рез.

45° 0°

45 0

Ставање во употреба

Вклучување/исклучување

За ставање во употреба на електричниот алат најпрво активирајте ја блокадата при вклучување (4) и потоа притиснете го прекинувачот за вклучување/исклучување (2) и држете го притиснат.

За да го исклучите електричниот алат, отпуштете го прекинувачот за вклучување/исклучување (2).

Напомена: Поради безбедносни причини прекинувачот за включување/исклучување (2) не се блокира, туку мора постојано да се држи притиснат за време на работата.

Сопирачка за исфрлување од брзина

Вградената сопирачка за исфрлање од брзина го намалува вибрирањето на сечилото за пила по исклучување на електричниот алат.

Заштита од длабинско празнење

Литиум-јонската батерија е заштитена од длабоко празнење со „Electronic Cell Protection (ECP)“. Доколку се испразни батеријата, електричниот алат ќе се исклучи со

помош на заштитниот прекинувач: Електричниот алат не се движи веке.

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Ширината на сечењето варира во зависност од користениот сечило за пила.

Заштитете ги сечилата за пила од удари.

Насочете го електричниот алат рамномерно и со мал притисок во насоката на сечење за да добиете добар квалитет од сечењето. Прекумерното движење значително го намалува работниот век на алатите за вметнување и може да го оштети електричниот алат.

Јачината на пилата и квалитетот на сечењето значително зависит од состојбата и формата на запците на сечилото за пила. Затоа користете само остри и соодветни сечила за пила за делот што го обработувате.

Сечење на дрво

Правилниот избор на сечило за пила зависи од видот, квалитетот на дрвото и од тоа дали їе се прават должински или напречни резови.

При должински резови на смреки, настануваат долги, спирални струготини.

Правта што настанува при обработка на даб и бука е особено штетна по здравјето, затоа работете со всисувач за прав.

Паралелниот граничник (10) овозможува прецизни резови по должината на делот што се обработува, како на пример сечење на ленти со исти димензии.

Олабавете ја пеперутка-завртката (8) и турнете ја скалата на паралелниот граничник (10) низ отворот на основната плоча (13). Поставете ја саканата ширина на резот како вредност на скалата на соодветните ознаки за сечење (30) одн. (31), види дел „Ознаки за сечење“. Повторно зацврстете ја пеперутка завртката (8).

Со помош на шината водилка (32) може да правите праволиниски резови.

Лепливиот слој го спречува лизгањето на шината водилка и ја негува површината на делот што се обработува.

Шината водилка (32) може да се продолжи. Свртете ја шината водилка (32) за 180° и вклопете ги двете шини водилки (32). За фиксирање притиснете го копчето (33). За демонтажа притиснете го копчето (33) на другата страна и извлечете ги шините водилки (32).

Шината водилка (32) на горната страна има две ознаки. Сстраната со ознаката „90 ^o ” користете ја за сечење под десен агол, а страната со ознаката „45 ^o ” користете ја за сите други видови сечења со закосување.

Гумената лента на шината водилка при сечење под агол од 90° и 45° овозможува заштита од кинење, односно при сечење на дрвени материјали го спречува кинењето на горната површина на материјалот.

При првото сечење, гумената лента се адаптира на Вашата тркалезна пила и малку се отсекува.

Напомена: Шината водилка (32) мора да стои рамно на делот што се обработува и не смее да стрчи.

Доколку шината водилка (32) стрчи надвор од краевите на делот што се обработува, не ја оставајте тркалезната пила на шината водилка (32), без притоа цврсто да ја држите пилата. Шината водилка (32) е изработена од пластика и не може да ја поднесе тежината на тркалезната пила.

Прицврстете ја шината водилка (32) со специјални столарски стеги (34) на делот што се обработува.

Внимавајте испакнатината на внатрешната страна од столарските стеги (34) да легне во соодветниот жлеб на шината водилка (32).

Включете го електричниот алат водете го рамномерно со лесен притисок во правецот на сечење.

Одржување и сервис

Одржување и чистење

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.

Осцилаторниот заштитен капак мора секогаш слободно да се движи и да се затвора. Пределот околу осцилаторниот заштитен капак секогаш треба да биде чист. Отстранете ги прашината и струганиците со четка.

Необложените сечила за пила може да се заштитат од корозија со тенок слој на безкиселинско масло. Пред сечењето, отстранете го маслото, за да не остави дамки на дрвото.

Остатоците од смола и лепак на сечилото за пила го нарушуваат квалитетот на сечењето. Затоа, чистете ги сечилата за пила веднаш по употребата.

Сервисна служба и совети при користење

Сервисната служба ће одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ће најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Препорачаните литиум-јонски батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации.

При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку кујкиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се двжижи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи.

Отстранување

Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните апарати и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Според европейската директива 2012/19/EU за стари електрични и електронски уреди и нивната употреба во националното законодавство, електричните алати што се вон употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на луғето поради можното присуство на опасни материи.

Батерии:

Литиум-јонски:

Ве молиме внимавајте на напомените во делот Транспорт (види „Транспорт“, Страница 197).

Srpski
