| Tip izdelka | Akumulatorska krožna žaga |
| Znamka | Bosch |
| Model | UniversalCirc 18V-53 |
| Nazivna napetost | 18 V |
| Hitrost prostega teka | 4300 vrt/min |
| Največja globina reza (0°) | 53 mm |
| Največja globina reza (45°) | 36 mm |
| Premer lista | 160 mm |
| Premer luknje lista | 20 mm |
| Največja debelina lista | 1,5 mm |
| Dimenzije osnovne plošče | 288 x 153 mm |
| Teža (z akumulatorjem 2,0 Ah) | 3,3 kg |
| Teža (z akumulatorjem 6,0 Ah) | 3,6 kg |
| Združljivi akumulatorji | Litij-ionski 18 V (priporočljiva kapaciteta ≥ 2,5 Ah) |
| Priporočljivi polnilniki | AL 18... (razen AL 1814/1820/1860 CV) |
| Temperaturno območje polnjenja | 0 °C do +35 °C |
| Temperaturno območje uporabe | -20 °C do +50 °C |
| Raven zvočnega tlaka | 96 dB(A) |
| Raven zvočne moči | 104 dB(A) |
| Vibracije (žaganje lesa) | < 1,6 m/s² |
| Glavne funkcije | Vzdolžno in prečno rezanje, poševno rezanje (0°-45°), nastavitev globine, vzporedno vodilo, opcijsko vodilno vodilo |
| Varnost | Zavorni mehanizem za takojšnjo zaustavitev, nihajni zaščitni pokrov, zaklepanje stikala, zaščita pred popolno izpraznitvijo |
| Vzdrževanje in čiščenje | Očistite prezračevalne reže, zaščitni pokrov naj bo brez prahu, po potrebi naoljite list |
| Nadomestni deli in popravljivost | Bosch servis po prodaji, deli na voljo na www.bosch-pt.com |
Pogosto zastavljena vprašanja - UniversalCirc 18V-53 BOSCH
Vprašanja uporabnikov o UniversalCirc 18V-53 BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Polnilec baterij v formatu PDF brezplačno! Poiščite svoja navodila UniversalCirc 18V-53 - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. UniversalCirc 18V-53 znamke BOSCH.
NAVODILA ZA UPORABO UniversalCirc 18V-53 BOSCH
Iv. Instrukcijas original valcdä
It Originali instrukcija
ko사용 설명서원본
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem.
Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.

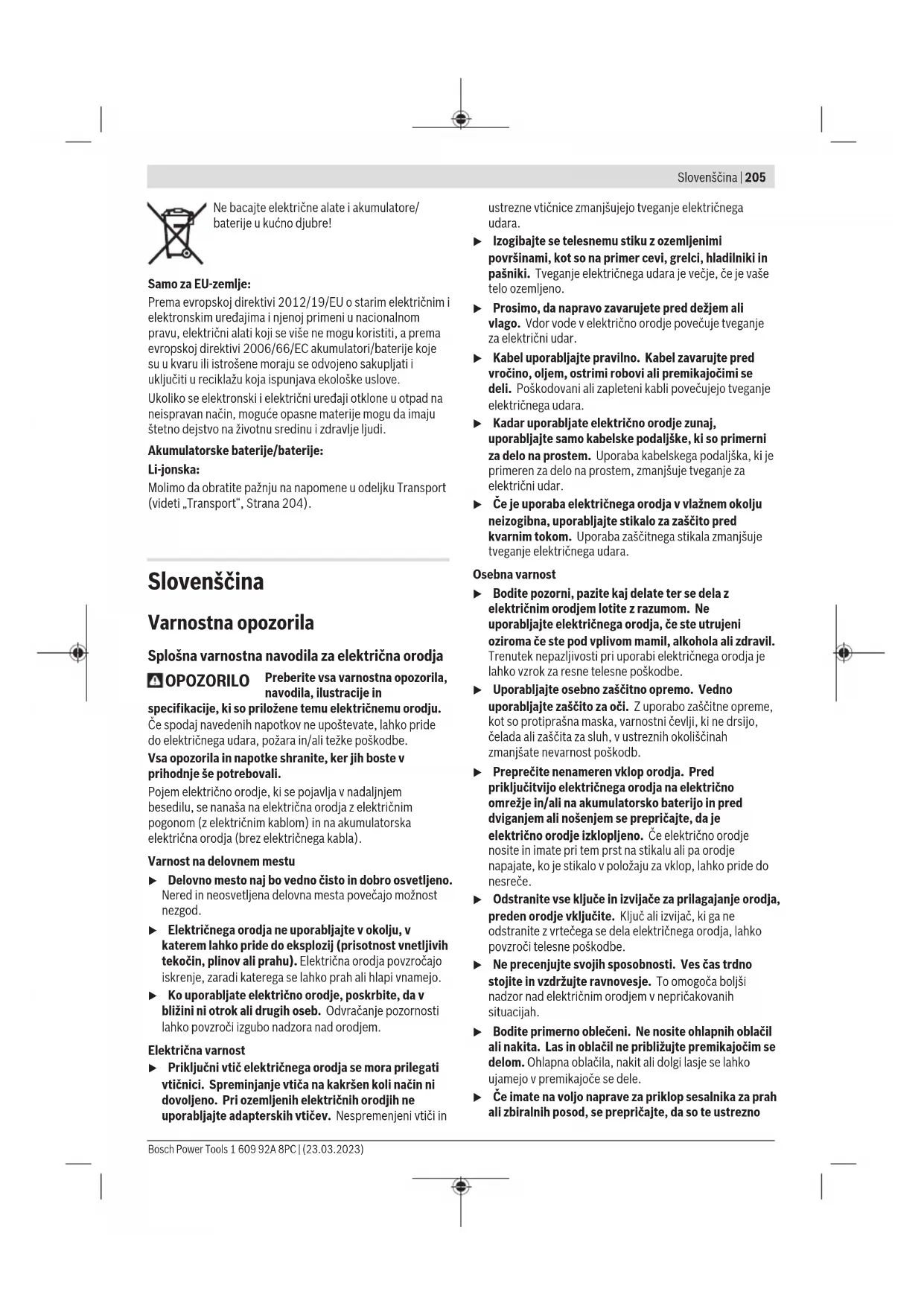

Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa varnostna opozorila, navodila, ilustracije in
specifikacije, ki so priložene temu električnemu orodju.
Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno.
Nered in neosvetljena delovna mesta povečajo možnost nezgod.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.
Električna varnost
Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in
ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.
Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivomamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno
priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.
Uporaba in vzdrževanje električnega orodja
Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Uporaba in vzdrževanje akumulatorskih orodij
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline.
▶ Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo.
▶ Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.
Servisiranje
▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.
Varnostna navodila za krožne žage
Rezanje
▶ NEVARNOST: dlani ne približujte rezalnemu območju in žaginemu listu. S prosto roko držite za dodatni ročaj ali ohišje motorja. Če žago držite z obema rokama, se na žaginem listu ne morete urezati.
▶ Ne segajte pod obdelovanec. Ščitnik vas pod obdelovancem ne more zaščititi pred žaginim listom.
▶ Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem ne sme biti viden več kot cel zob žaginega lista.
Obdelovanca med žaganjem nikoli ne držite v rokah ter ga ne polagajte na noge. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da obdelovanec ustrezno podprete, s čimer zmanjšate izpostavljenost telesa, zatikanje žaginega lista in preprečite izgubo nadzora.
▶ Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito žico, električno orodje držite za izolirane ročaje. Ob stiku z žico pod napetostjo
se lahko napetost prenese na izpostavljene kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar.
▶ Pri žaganju vedno uporabite vzporedno vodilo ali ravno robno vodilo. Tako boste izboljšali natančnost reza in zmanjšali verjetnost zatikanja žaginega lista.
▶ Vedno uporabljajte žagine liste z odprtinami za vpenjalni trn ustreznih velikosti in oblik (diamantne v primerjavi z okroglimi). Žagini listi, ki ne ustrezajo vpenjalni strojni opremi na žagi, se lahko med delovanjem zamaknejo, kar povzroči izgubo nadzora.
Nikoli ne uporabljajte poškodovanih ali nepravilnih podložk ali vijakov. Podložke žaginega lista in vijak so bili izdelani posebej za vašo žago za varno ter optimalno delovanje.
– povratni udarec je nenadna reakcija na zagozden ali napačno poravnan žagin list, ki povzroči, da žaga uide izpod nadzora in se usmeri stran od obdelovanca proti uporabniku;
- ko je list čvrsto zagozden v ozki zarezi, se zaustavi, odziv motorja pa nenadoma odbije orodje proti uporabniku;
– će se list v zarezi upogne ali zamakne, lahko ozobje na zadnji strani lista zareže v zgornjo površino lesa, zaradi česar list odskoči iz zareze proti obdelovancu.
Povratni udarec je posledica napačne uporabe žage in/ali nepravilnih delovnih postopkov ali pogojev. Temu se lahko izognemo z ustreznimi previdnostnimi ukrepi, ki so navedeni spodaj.
Žago čvrsto držite z obema rokama, roki pa namestite v položaj, v katerem boste najlažje ublažili povratni udarec. S telesom se postavite levo ali desno od žaginega lista, ne v isto linijo. Povratni udarec lahko odbije žago, a ga lahko uporabnik z ustreznimi previdnostnimi ukrepi ukroti.
Če se žagin list zatika ali se iz kakršnega koli razloga med rezanjem zaustavlja, spustite gumb in žage v obdelovancu ne premikajte, dokler se list popolnoma ne zaustavi. Ko se žagin list premika oz. ko obstaja možnost povratnega udarca, ne poskušajte odstraniti ali povleči žage iz obdelovanca. Ugotovite, v čem je vzrok zatikanja lista in ustrezno ukrepajte.
Če žago znova vklopite, ko je list v obdelovancu, namestite list v zarezo in preverite, da ozobje ni v stiku z materialom. Če se žagin list zatakne, se lahko odbije oz. lahko pride do povratnega udarca, ko žago znova vklopite.
▶ Velike plošče podprite, da tako zmanjšate tveganje zatikanja lista in povratnega udarca. Velike plošče se pogosto povesijo pod lastno težo. Podpornike je treba pod ploščo namestiti na obeh straneh: blizu linije reza in blizu roba plošče.
▶ Ne uporabljajte topih ali poškodovanih žaginih listov. Zaradi neostrih ali nepravilno nameščenih žaginih listov je lahko ustvarjena zareza ozka, kar povzroči prekomerno trenje, zatikanje žaginega lista in povratne udarce.
▶ Blokirni ročici za globino reza in nastavitev nagiba je treba pred žaganjem pričvrstiti in zavarovati. Če se nastavitev žaginega lista med žaganjem spremeni, se lahko list zaradi tega zatakne in pride do povratnega udarca.
Bodite še posebej previdni pri žaganju v obstoječe stene ali druga nevidna območja. Zagin list lahko žaga predmete, ki lahko povzročijo povratni udarec.
Delovanje spodnjega ščitnika
Pred vsako uporabo preverite, ali se spodnji ščitnik pravilno zapira. Žage ne uporabite, će se spodnji ščitnik ne premika prosto in se ne zapre v trenutku. Spodnjega ščitnika ne vpnite ali privežite v odprt položaj. Če žaga po nesreči pade na tla, se lahko spodnji ščitnik upogne. Spodnji ščitnik dvignite z odpiralno ročico in se pri tem prepričajte, da se pod vsemi koti in pri vseh globinah prosto premika in se ne dotika žaginega lista ali katerega koli drugega dela.
▶ Preverite delovanje vzmeti za spodnji ščitnik. Če ščitnik in vzmet ne delujeta brezhibno, ju je treba pred uporabo popraviti. Spodnji ščitnik lahko zaradi poškodovanih delov, lepljivih oblog ali nabiranja delcev deluje nepravilno.
▶ Spodnji ščitnik je mogoče ročno odpreti le za posebne reze, kot so na primer potopni in kombinirani rezi. Dvignite spodnji ščitnik z odpiralno ročico. Takoj, ko pride list v stik z obdelovancem, je treba spodnji ščitnik sprostiti. Pri vseh ostalih načinih rezanja bi moral spodnji ščitnik delovati samodejno.
▶ Spodnji ščitnik mora vedno pokrivati žagin list, preden žago položite na delovno mizo ali tla.Nezavarovan list v prostem teku povzroči vzvratno gibanje žage, pri čemer bo žagal vse, kar mu bo stalo na poti. Upoštevajte čas, ki je potreben za zaustavitev žaginega lista po sprostitvi stikala.
Dodatna varnostna opozorila
Z rokami ne segajte v izmet odrezkov. Na vrtečih se delih se lahko poškodujete.
- Žage ne uporabljajte nad glavo. Tako nimate zadostnega nadzora nad električnim orodjem.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Električno orodje med delom močno držite z obema rokama in poskrbite za varno stojišče. Z električnim orodjem lahko varneje delate, će ga upravljate z obema rokama.
▶ Električnega orodja ne uporabljajte stacionarno.
Orodje ni zasnovano za delo na mizi za žago.
▶ Pri potopnem rezanju, ki ni izvedeno pod pravim kotom, preprečite stransko premikanje vodilne plošče
208 | Slovenščina
žage. Stransko premikanje lahko vodi do zagozdenja žaginega lista in s tem povratnega udarca.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.
▶ Ne uporabljajte žaginih listov iz visokoučinkovitega hitroreznega jekla. Takšni žagini listi se lahko zlomijo.
▶ Ne žagajte železnih kovin. Zaradi razbeljenih odrezkov se lahko vname odsesavanje prahu.
▶ Nosite zaščitno masko proti prahu.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika.
Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je namenjeno za to, da na trdni podpori žagate v les v naslednjih smereh: vzdolž in prečno z ravnim potekom reza in pod poševnim kotom.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.
(1) Akumulatorska baterija ^a)
(2) Stikalo za vklop/izklop
(3) Prikaz stanja napolnjenosti akumulatorske baterije
(4) Zaklep stikala za vklop/izklop
(5) Prezračevalne reže
(6) Skala za zajeralne kote
(7) Krilni vijak za izbiro zajeralnega kota
(8) Krilni vijak za vzporedno vodilo
(9) Kontrolno okence za linijo reza „CutControl“
(10) Vzporedno vodilo ^a)
(11) Nihajni zaščitni pokrov
(12) Krožni žagin list
(13) Osnovna plošča
(14) Ročica za nastavljanje nihajnega zaščitnega pokrova
(15) Zaščitni pokrov
(16) Izmet odrezkov
(17) Ročaj (izolirana oprijemalna površina)
(18) Pomožni ročaj (izolirana oprijemalna površina)
(19) Prostor za shranjevanje šestrobih ključev
(20) Cev za odsesavanje ^a)
(21) Preusmerjevalnik za odrezke
(22) Tipka za blokado vretena
(23) Šestrobi ključ
(24) Zatezni vijak s podložko
(25) Vpenjalna prirobnica
(26) Prijemalna prirobnica
(27) Vreteno žage
(28) Skala globine reza
(29) Ročica za izbiro globine reza

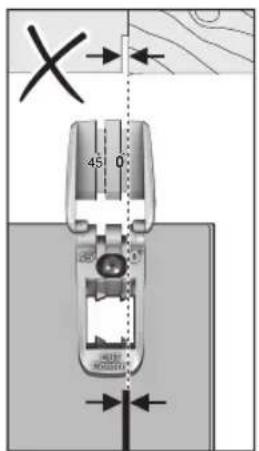

(30) Oznaka reza 0°
(31) Oznaka reza 45°
(32) Vodilo ^a)
(33) Tipka za zaklep vodila
(34) Primež ^a)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Ročna krožna žaga UniversalCirc 18V-53 | ||
| Kataloška številka | 3 603 CB1 400 | |
| Nazivna napetost V= 18 | ||
| Nazivno število vrtljajev v prostem teku | min^-1 | 4300 |
| Najv. globina reza s premerom žaginega lista 160 mm | ||
| – Pri zajeralnem kotu 0° mm 53 | ||
| – Pri zajeralnem kotu 45° mm 36 | ||
| Dimenzije osnovne plošče mm 288 x 153 | ||
| Premer žaginega lista mm 160 | ||
| Najv. debelina osnovne plošče | mm 1,5 | |
Ročna krožna žaga UniversalCirc 18V-53
| Najv. debelina/razmik med zobmi | mm 2,0 |
| Notranji premer žaginega lista | mm 20 |
| Teža po EPTA-Procedure 01:2014 ^A) | kg 3,3 (2,0 Ah)3,6 (6,0 Ah) |
| Priporočena zunanja temperatura med polnjenjem | °C 0 ... +35 |
| Dovoljena zunanja temperatura med delovanjem ^B) in med skladiščenjem | °C -20 ... +50 |
| Združljive akumulatorske baterije ^C) | PBA 18V ...W-. |
| Priporočeni polnilniki ^D) | AL 18.. CV |
A) Odvisno od uporabljene akumulatorske baterije
B) Omejena zmogljivost pri temperaturah pod 0 °C.
C) Priporočamo uporabo akumulatorskih baterij s kapaciteto: ≥ 2,5 Ah
D) Naslednji polnilniki niso združljivi z akumulatorsko baterijo PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV
Podatki o hrupu/tresljajih
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-5.
A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 96 dB(A); raven zvočne moči 104 dB(A). Negotovost K = 3 dB.
Uporabljajte zaščito za sluh!
Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu z EN 62841-2-5:
Žaganje lesa: a_n < 1,6 m/s^2 , K = 1,5 m/s^2
Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.
Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.
Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
Akumulatorska baterija
Podjetje Bosch prodaja akumulatorska električna orodja tudi brez priložene akumulatorske baterije. Ali je v obseg dobave vključena tudi akumulatorska baterija, je navedeno na embalaži.
Polnjenje akumulatorske baterije
▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki je nameščena v električnem orodju.
Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.
Namestitev akumulatorske baterije
Napolnjeno akumulatorsko baterijo vstavite v ležišče za akumulatorsko baterijo, da se zaskoči.
Odstranitev akumulatorske baterije
Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlečete akumulatorsko baterijo. Pri tem ne uporabljajte sile.
Prikaz stanja napolnjenosti akumulatorske baterije
LED-dioda Kapaciteta
| 3 zelene LED-diode neprekinjeno svetijo 75–100 % |
| 2 zeleni LED-diodi neprekinjeno svetita 40–75 % |
| 1 zelena LED-dioda neprekinjeno sveti 15–40 % |
| 1 zelena LED-dioda počasi utripa 0–15 % |
3 LED-diode na prikazu stanja napolnjenosti akumulatorske baterije utripajo hitro, ko je temperatura akumulatorske baterije izven območja temperature delovanja in/ali je prišlo do preobremenitve.
Navodila za optimalno uporabo akumulatorske baterije
Akumulatorsko baterijo zavarujte pred vlago in vodo.
Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.
Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.
Namestitev
▶ Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev v prostem teku električnega orodja.
210 | Slovenščina
Sesalnik prahu/odrezkov (glejte sliko B)
Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
- Poskrbite za dobro zračenje delovnega mesta.
- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Opomba: pri žaganju vedno uporabljajte preusmerjevalnik za odrezke (21), da se zaščitite pred letečimi odrezki. Preusmerjevalnik za ostružke (21) lahko uporabljate z ali brez priključenega zabojnika za prah/oblance. Po potrebi obrnite preusmerjevalnik za ostružke glede na uporabo tako, da vas ostružki ne bodo zadeli, ter ga trdno namestite v izmet ostružkov (16).
Odsesavanje z zunanjim sesalnikom (glejte sliko B)
Odsesovalno cev (20) (pribor) namestite na izmet ostružkov (16). Sesalno cev (20) priključite na sesalnik (pribor).
Seznam priključkov za različne sesalnike najdete na koncu teh navodil.
Sesalnik za prah mora ustrezati obdelovancu.
Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.
Vstavljanje/zamenjava žaginega lista krožne žage
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Pri namestitvi žaginega lista nosite zaščitne rokavice.
Pri dotiku žaginega lista obstaja nevarnost poškodbe.
▶ Uporaba brusilnih plošč kot nastavka ni dovoljena.
▶ Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo in na električnem orodju, in ki so preizkušeni po standardu EN 847-1 ter ustrezno označeni.
Izbira žaginega lista
Pregled žaginih listov, ki jih priporoča proizvajalec, boste našli na koncu navodil.
Odstranjevanje žaginega lista (glejte sliko C)
Pri zamenjavi orodja je najbolje, će električno orodje položite na čelno stran ohišja motorja.
- Pritisnite tipko za blokado vretena (22) in jo držite.
Tipko za blokado vretena (22) pritiskajte le, ko vreteno žage miruje. V nasprotnem primeru se lahko električno orodje poškoduje.
- S šesterorobnim ključem (23) odvijte vpenjalni vijak (24) z vrtenjem v smeri ①.
- Nihajni zaščitni pokrov (11) pomaknite nazaj in ga čvrsto držite.
- Vpenjalo (25) in žagin list (12) snemite z vretena žage (27).
Namestitev žaginega lista (glejte sliko C)
Pri zamenjavi orodja je najbolje, će električno orodje položite na čelno stran ohišja motorja.
- Očistite žagin list (12) in vse vpenjalne dele, ki jih je treba namestiti.
- Nihajni zaščitni pokrov (11) pomaknite nazaj in ga pritrdite.
- Žagin list (12) namestite na vpenjalno prirobnico (26). Smer žaganja zob (smer puščice na žaginem listu) in puščica smeri vrtenja na zaščitnem pokrovu (11) morata biti usklajeni.
- Namestite vpenjalo (25) in privijte vpenjalni vijak v smeri vrtenja ②. Poskrbite za pravilen vgradni položaj vpenjalne prirobnice (26) in vpenjala (25).
- Pritisnite tipko za blokado vretena (22) in jo držite.
- S šestrobim vtičnim izvijačem (23) zategnite vpenjalni vijak v smeri vrtenja ②. Zatezni moment naj bo od 6 do 9 Nm, to ustreza ročnemu zatezanju z dodatnim ¼ obratom.
Delovanje
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Načini delovanja
Nastavitev globine rezanja (glejte sliko D)
▶ Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista.
Z ročico za izbiro globine reza (29) lahko nastavite globino reza.
Za manjšo globino reza povlecite žago stran od osnovne plošče (13), za večjo globino reza potisnite žago proti osnovni plošči (13). Na skali globine reza (28) nastavite želeno mero.
Nastavitev zajeralnega kota
Najbolje je, če električno orodje položite na čelno stran zaščitnega pokrova (15).
Odvijte krilna vijaka (7). Žago zasukajte vstran. Na skali (6) nastavite želeno mero. Krilna vijaka (7) znova zategnite.
Opomba: pri zajeralnih rezih je globina reza manjša od prikazane vrednosti na skali za globino reza (28).
Rezalne oznake (glejte sliko E)
Poklopno okence „CutControl“ (9) služi natančnemu vodenju krožne žage po liniji reza na obdelovancu. Okence
„CutControl“ (9) ima eno oznako za pravokotni rez in eno za rez pod kotom 45°.
Rezalna oznaka 0° (30) prikazuje položaj žaginega lista pri pravokotnem rezu. Rezalna oznaka 45° (31) prikazuje položaj žaginega lista pri rezu pod kotom 45°.
Za izdelavo reza točno po meri postavite krožno žago na obdelovanec, kot je prikazano na sliki. Svetujemo vam, da prej opravite poskusni rez.
Za zagon električnega orodja najprej uporabite blokado vklopa (4), nato pa pritisnite na stikalo za vklop/izklop (2) in ga držite.
Za izklop električnega orodja izpustite stikalo za vklop/izklop (2).
Opomba: iz varnostnih razlogov stikala za vklop/izklop (2) ni mogoče blokirati, temveč ga je treba med uporabo orodja neprekinjeno držati pritisnjenega.
Zavora izteka
Integrirana iztekalna zavora skrajša iztekanje žaginega lista po izklopu električnega orodja.
Zaščita pred prekomernim praznjenjem
Sistem elektronske zaščite celic „Electronic Cell Protection (ECP)“ ščiti litij-ionsko akumulatorsko baterijo pred prekomernim praznjenjem. Ko se akumulatorska baterija izprazni, zaščitno stikalo izklopi električno orodje: nastavek se ne premika več.
Navodila za delo
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Širina reza je odvisna od uporabljenega žaginega lista.
Zavarujte žagine liste pred sunki in udarci.
Za kakovostne reze električno orodje vodite enakomerno in ga rahlo potiskajte vzdolž reza. Premočno potiskanje naprej znatno zmanjšuje življenjsko dobo nastavkov in lahko povzroči poškodbe električnega orodja.
Zmogljivost žaganja in kakovost reza sta v največji meri odvisna od stanja žaginega lista in od oblike njegovih zob. Zato uporabljajte samo ostre žagine liste, ki so primerni za obdelovanec, ki ga boste žagali.
Žaganje lesa
Pravilna izbira žaginega lista je odvisna od vrste lesa, kakovosti lesa in od tega, ali bo potrebno vzdolžno ali prečno žaganje.
Pri vzdolžnih rezih smreke nastajajo dolgi ostružki v obliki spiral.
Bukov in hrastov prah je posebej nevaren za zdravje, zato vedno uporabljajte sesalnik prahu.
Žaganje z vzporednim vodilom (glejte sliko F)
Vzporedno vodilo (10) omogoča natančne reze vzdolž roba obdelovanca oz. rezanje enakomernih pasov.
Odvijte krilni vijak (8) in pomaknite skalo vzporednega vodila (10) skozi vodilo v osnovno ploščo (13). Na skali nastavite želeno širino reza z izbiro ustrezne oznake rezalnega kota (30) oz. (31), glejte poglavje „Oznake rezov“. Nato spet privijte krilni vijak (8).
Žaganje z vodilom (glejte slike G-I)
S pomočjo vodila (32) lahko izvajate ravne reze.
Oplaščenje preprečuje zdrs vodila in varuje površino obdelovanca.
Vodilo (32) lahko podaljšate. Za to obrnite vodilo (32) za 180° in sklopite obe vodili (32) skupaj. Za blokiranje pritisnite tipko (33). Za demontažo pritisnite tipko (33) na drugi strani in povlecite vodili (32) narazen.
Vodilo (32) ima na zgornji strani dve oznaki. Stran z oznako „90“ uporabite za pravokotne reze, stran z oznako „45“ pa za zajeralne reze.
Gumijast trak vodila vam nudi pri rezih pod kotom 90° in 45° zaščito pred trganjem, ki preprečuje iztrganje površine pri lesenih obdelovancih.
Gumijast trak morate pri prvem postopku žaganja prilagoditi glede na krožno žago in pri tem nekoliko odžagati.
Opozorilo: vodilo (32) mora biti na strani obdelovanca, kjer boste začeli rezanje, vedno tesno ob njemu in ga ne sme presegati.
212 | Hrvatski
Če vodilo (32) presega obdelovanca, potem ne pustite krožne žage na vodilu (32), ne da bi jo držali. Vodilo (32) je plastično in ne more zdržati teže krožne žage.
Pritrdite vodilo (32) s posebnimi objemkami (34) na obdelovanca. Pazite na to, da bo vdolbina na notranji strani objemke (34) nameščena v ustrežni zarezi vodila (32).
Vklopite električno orodje in ga enakomerno in z rahlim pomikom premikajte v smeri reza.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
Nihajni zaščitni pokrov se mora prosto premikati in se samodejno zapirati. Zato poskrbite, da bo območje okrog nihajnega zaščitnega pokrova vedno čisto. Prah in ostružke odstranite s čopičem.
Žagine liste brez premaza lahko pred korozijo zaščitite s tanko plastjo brezkislinskega olja. Pred žaganjem olje odstranite, sicer bodo na lesu ostali mastni madeži.
Ostanke smole ali lepila na žaginem listu slabo vplivajo na kakovost reza. Žagin list zato očistite takoj po uporabi.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti.
Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, će je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.
Odlaganje
Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž.
Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
Akumulatorske/običajne baterije:
Litijevi ioni:
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Sve su preinake utikača zabranjene. Nemojte upotrebljavati adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Utikač na kojem nisu vršene preinake i odgovarajuća utičnica smanjuju opasnost od strujnog udara.
