Tip de produs	Ferăstrău circular fără fir
Marcă	Bosch
Model	UniversalCirc 18V-53
Tensiune nominală	18 V
Turație în gol	4300 rpm
Adâncime maximă de tăiere (0°)	53 mm
Adâncime maximă de tăiere (45°)	36 mm
Diametrul lamei	160 mm
Alezajul lamei	20 mm
Grosimea maximă a lamei	1,5 mm
Dimensiunile plăcii de bază	288 x 153 mm
Greutate (cu acumulator 2,0 Ah)	3,3 kg
Greutate (cu acumulator 6,0 Ah)	3,6 kg
Acumulatori compatibili	Litiu-ion 18 V (capacitate ≥ 2,5 Ah recomandată)
Încărcătoare recomandate	AL 18... (cu excepția AL 1814/1820/1860 CV)
Intervalul de temperatură la încărcare	0 °C până la +35 °C
Intervalul de temperatură la utilizare	-20 °C până la +50 °C
Nivel de presiune acustică	96 dB(A)
Nivel de putere acustică	104 dB(A)
Vibrații (tăierea lemnului)	< 1,6 m/s²
Funcții principale	Tăiere longitudinală și transversală, tăiere înclinată (0°-45°), reglare adâncime, ghid paralel, șină de ghidare opțională
Siguranță	Frână de oprire imediată, capac de protecție pendular, blocare întrerupător, protecție împotriva descărcării complete
Întreținere și curățare	Curățați fantele de ventilație, păstrați capacul de protecție liber de praf, ungeți lama dacă este necesar
Piese de schimb și reparabilitate	Service post-vânzare Bosch, piese disponibile pe www.bosch-pt.com

Întrebări frecvente - UniversalCirc 18V-53 BOSCH

Ce tip de baterie să folosesc cu ferăstrăul circular Bosch UniversalCirc 18V-53?

Folosiți acumulatori Litiu-ion 18 V de la Bosch, de preferință cu o capacitate de cel puțin 2,5 Ah. Încărcătoarele recomandate sunt din seria AL 18, cu excepția modelelor AL 1814 CV, AL 1820 CV și AL 1860 CV.

Cum se reglează adâncimea de tăiere?

Folosiți pârghia de preselecție a adâncimii de tăiere (29) pentru a regla adâncimea. Lama nu trebuie să depășească decât cu un dinte sub piesă. Consultați scara gradată (28) pentru valoarea exactă.

Cum se schimbă lama ferăstrăului?

Scoateți mai întâi acumulatorul. Blocați axul cu butonul (22), deșurubați șurubul de strângere (24) cu cheia hexagonală (23), rabateți capacul de protecție (11) și înlocuiți lama. Strângeți șurubul la un cuplu de 6-9 Nm.

Ferăstrăul nu pornește, ce să fac?

Verificați dacă acumulatorul este încărcat și introdus corect. Asigurați-vă că blocarea de pornire (4) este acționată înainte de a apăsa întrerupătorul Pornire/Oprire (2). Dacă problema persistă, contactați service-ul post-vânzare Bosch.

Cum se folosește ghidul paralel?

Slăbiți șuruburile fluture (8), glisați opritorul paralel (10) la lățimea dorită pe scara gradată, apoi strângeți șuruburile. Pentru tăieri precise de-a lungul marginii piesei.

Ce accesorii sunt recomandate pentru acest ferăstrău?

Accesoriile includ șina de ghidare (32), clemele de fixare (34), un furtun de aspirare (20) și lame de ferăstrău cu diametrul de 160 mm și alezajul de 20 mm. Consultați gama de accesorii Bosch.

Cum se curăță și se întreține ferăstrăul?

Scoateți acumulatorul înainte de orice curățare. Curățați fantele de ventilație și capacul de protecție cu mișcare pendulară cu o perie. Lamele pot fi protejate de coroziune printr-un strat subțire de ulei non-acid, care trebuie îndepărtat înainte de tăiere.

Care sunt măsurile de siguranță importante?

Purtați întotdeauna ochelari de protecție și o mască antipraf. Folosiți ambele mâini pentru a ține ferăstrăul. Nu apropiați niciodată mâinile de zona de tăiere. Verificați ca capacul de protecție inferior să funcționeze corect înainte de fiecare utilizare.

Se pot folosi lame HSS?

Nu, nu folosiți lame din oțel HSS (oțel super rapid) deoarece se sparg ușor. Folosiți numai lame conforme specificațiilor din manual (EN 847-1).

Cum se elimină ferăstrăul și acumulatorii uzați?

Nu aruncați aparatul sau acumulatorii cu deșeurile menajere. Aduceți-le la un centru de reciclare sau un punct de colectare. În Franța, depuneți-le în magazin sau la deșeuri. Respectați reglementările locale.

MANUAL DE UTILIZARE UniversalCirc 18V-53 BOSCH

Română ...... Pagina 171

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.

Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.

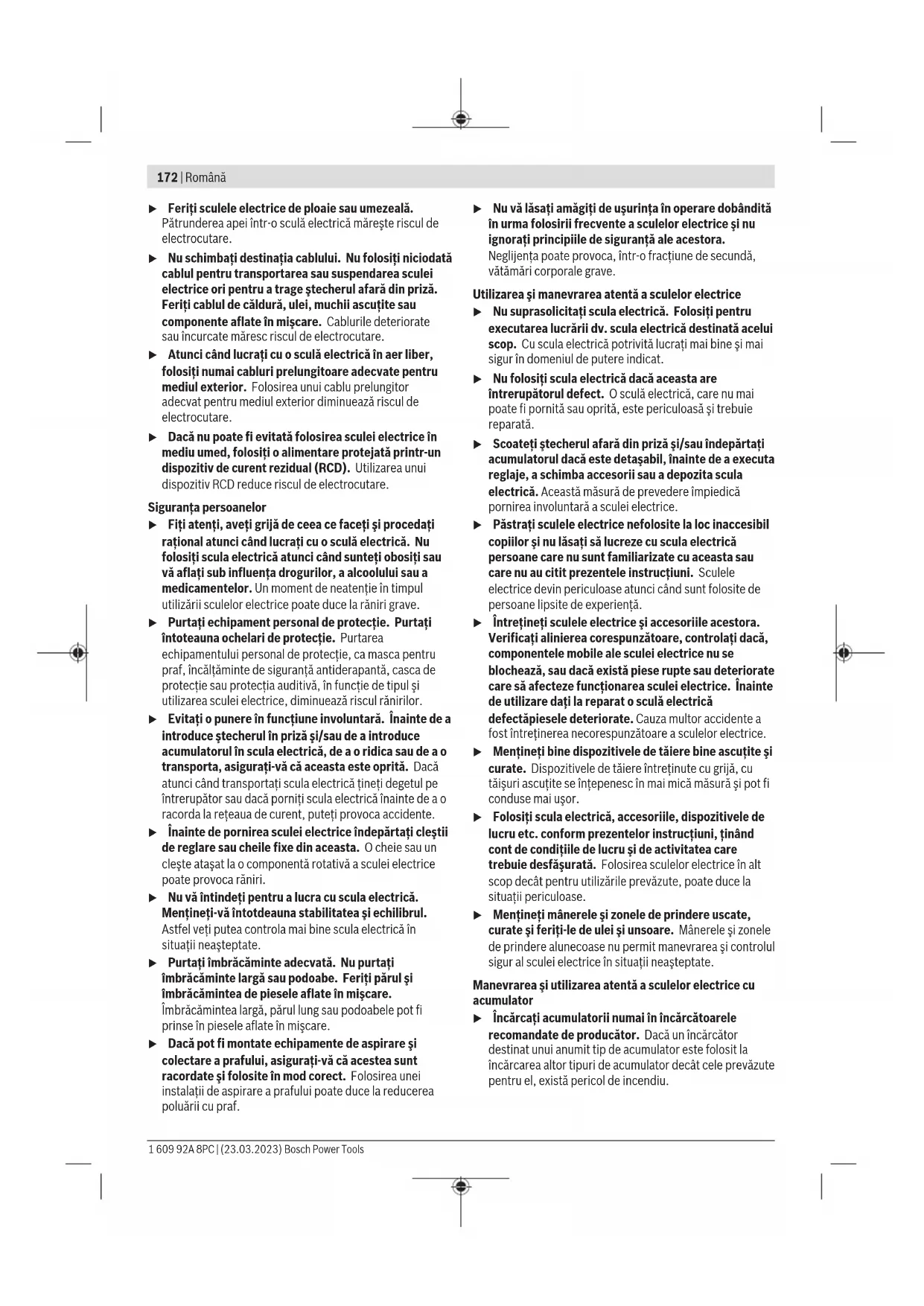

172 | Română

▶ Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.

▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130 °C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru ferăstrale circulare

Proceduri de tăiere

▶ PERICOL: Tineți-vă mâinile departe de zona de tăiere și de pânza de ferăstrău. Tineți a doua mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ambele mâini țin ferăstrăul, ele nu pot fi tăiate de pânza de ferăstrău.
Nu introduceti mâna sub piesa de lucru. Apărătoarea nu vă poate proteja de pânza de ferăstrău de sub piesa de lucru.
Reglați adâncimea de tăiere în funcție de grosimea piesei de lucru. Sub piesa de lucru, din pânza de ferăstrău ar trebui să se vadă mai puțin de un dinte întreg.

În timpul tăierii, nu țineți niciodată cu mâinile piesa de lucru și nu o sprijiniți pe picior. Asigurați piesa de lucru pe o platformă stabilă. Este important să sprijiniți în mod corespunzător piesa de lucru, pentru a reduce la minimum expunerea corporală, agățarea pânzei de ferăstrău sau pierderea controlului.
▶ Tineți scula electrică numai de mânerele izolate atunci când executați lucrări la care accesoriiul de tăiere poate nimeri conductori electrici ascunși. Contactul cu un conductor "sub tensiune" va pune "sub tensiune" și componentele metalice neizolate ale sculei electrice, putând electrocuta operatorul.
La tăiere folosiți un limitator paralel sau un limitator de ghidare cu margine dreaptă. Aceasta îmbunătățește precizia de tăiere și reduce riscul agățării pânzei de ferăstrău.
▶ Folosiți întotdeauna pânze de ferăstrău având orificiul de prindere de dimensiunile și forma corectă (diamant versus rotund). Pânzele de ferăstrău care nu se potrivesc cu sistemul de prindere al ferăstrăului vor funcționa descentrat, provocând pierderea controlului.
Nu folosiți niciodată garnituri sau bolțuri de prindere ale pânzelor de ferăstrău care sunt deteriorate sau necorespunzătoare. Garniturile și bolțul de prindere ale pânzei de ferăstrău au fost au fost special construite pentru ferăstrăul dumneavoastră, pentru funcționarea sa sigură și obținerea unor performanțe optime.

Cauzele reculului și avertismente legate de acestea

- reculul este o reacție bruscă la o pânză de ferăstrău îndoită, înțepenită, sau descentrată, cauzând ridicarea din piesa de lucru a ferăstrăului necontrolat și aruncarea sa spre operator;

• când pânza de ferăstrău este îndoită sau înțepenită ca urmare a închiderii fantei de tăiere, pânza de ferăstrău se oprește iar reacția motorului împinge rapid unitatea spre operator;
• dacă pânza de ferăstrău se răsucește sau se descentrează în tăietură, dinții de pe marginea posterioară a pânzei de ferăstrău pot intra în suprafața lemnului provocând ieșirea pânzei de ferăstrău din tăietură și făcând-o să ricoșeze înapoi, spre operator.

Reculul este consecinta utilizării greşite și/sau defectuoase a ferăstrăului și poate fi evitat prin măsuri preventive adecvate, precum cele descrise în continuare.

▶ Tineți ferm, cu ambele mâini, ferăstrăul și aduceți-vă brațele într-o poziție în care să puteți controla forțele de recul. Poziționați-vă corpul în oricare parte a pânzei de ferăstrău, dar nu coliniar cu pânza de ferăstrău. Reculul poate face ferăstrăul să sarà înapoi, dar forțele de recul pot fi controlate de operator prin adoptarea unor măsuri preventive adecvate.
Când pânza de ferăstrău se blochează sau dacă întrerupeți tăierea dintr-un motiv oarecare, eliberați butonul de pornire și țineți ferăstrăul nemișcat în material până când pânza de ferăstrău se oprește complet. Nu încercați niciodată să scoateți ferăstrăul din fanta de tăiere sau să trageți ferăstrăul spre spate

174 | Română

cât timp pânza de ferăstrău încă se mai rotește, în caz contrar existând pericol de recul. Identificați și eliminați cauza blocării pânzei de ferăstrău.

▶ Atunci când reporniți un ferăstrău aflat în piesa de lucru, centrați pânza de ferăstrău în tăietură, astfel încât dinții de ferăstrău să nu se angreneze în material. Dacă o pânză de ferăstrău se blochează, aceasta s-ar putea ridica sau ar putea fi aruncată înapoi din piesa de lucru în momentul repornirii ferăstrăului.
Sprijiniti panourile mari pentru a reduce la minimum riscul de blocare și de recul al pânzei de ferăstrău. Panourile mari se pot încovoia sub propria greutate. Panourile trebuie sprijinite pe ambele părți ale discului, atât în apropierea liniei de tăiere cât și la margine.
Nu folosiți pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău neascuțite sau montate incorect realizează o tăietură îngustă, ducând la o frecare excesivă, blocarea pânzei de ferăstrău.și recul.
Pârghiile de reglare a adâncimii și a unghiului de înclinare a pânzei de ferăstrău trebuie să fie bine strânse și fixate înainte de a executa tăierea. Dacă dispozitivul de reglare a pânzei de ferăstrău se deplasează în timpul tăierii, aceasta ar putea provoca un blocaj sau un recul.
Fiți extrem de precauți atunci când tăiați în pereți existenți sau alte zone fără vizibilitate. Pânza de ferăstrău ieșită în afară poate tăia obiecte care să provoace recul.

Functionarea apărătoarei inferioare

Înainte de fiecare utilizare, verificați dacă apărătoarea inferioară se închide corect. Nu folosiți ferăstrăul dacă apărătoarea inferioară nu se mișcă liber și nu se închide instantaneu. Nu fixați sau nu legați niciodată apărătoarea inferioară în poziție deschisă. Dacă, în mod accidental ferăstrăul cade jos, apărătoarea inferioară ar putea fi îndoită. Ridicați apărătoarea inferioară cu mânerul de retractare și asigurați-vă că se mișcă liber și nu atinge pânza de ferăstrău sau oricare altă componentă, în niciun unghi și nicio adâncime de tăiere.
▶ Verificați dacă arcul apărătoarei este în bună stare de funcționare. În cazul nefuncționării corespunzătoare a apărătoarei și a arcului, înainte de utilizare, trebuie efectuată întreținerea lor. Apărătoarea poate funcționa greoi din cauza unor componente deteriorate, a unor depuneri persistente sau a acumulării de deșeuri.
Apărătoarea inferioară poate fi retractată manual numai în vederea unor tăieri speciale ca "tăieri cu avans în adâncime" și "tăieri combinate". Ridicați apărătoarea inferioară cu mânerul de retractare și de îndată ce pânza de ferăstrău intră în material, apărătoarea inferioară trebuie eliberată. La toate celelalte lucrări de tăiere, apărătoarea inferioară trebui să funcționeze automat.
Înainte de a pune ferăstrăul pe bancul de lucru sau pe jos, aveți întotdeauna grijă ca apărătoarea inferioară

să acopere pânza de ferăstrău. O pânză de ferăstrău neprotejată, în derivă, va provoca deplasarea spre spate a ferăstrăului, tăind tot ce-i stă în cale. Tineți cont de timpul necesar până la oprirea pânzei de ferăstrău după eliberarea butonului de pornire.

Instrucțiuni de siguranță suplimentare

Nu introduceti mâinile în orificiul de eliminare așchii. Vă puteți răni din cauza pieselor care se rotesc.
Nu lucrați cu ferăstrăul deasupra capului. Astfel nu veți avea un control suficient asupra sculei electrice.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
Prindeți strâns scula electrică cu ambele mâini în timpul lucrului și asigurați-vă o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini.
Nu folosiți scula electrică în regim staționar. Nu este destinată utilizării împreună cu masa de lucru pentru ferăstrău.
La „tăierea cu intrare directă în material“, care nu se execută în unghi drept, asigurați placa de ghidare a ferăstrăului împotriva deplasării laterale. O deplasare laterală poate duce la blocarea pânzei de ferăstrău și prin aceasta, la recul.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
Nu folosiți pânze de ferăstrău din oțel rapid. Astfel de pânze de ferăstrău se pot rupe cu ușurință.
▶ Nu tăiați metale feroase. Așchiile incandescente pot provoca aprinderea sistemului de aspirarea prafului.
▶ Purtati mască de protectie impotriva prafului.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutăște. Vaporii pot irita căile respiratorii.
▶ Nu deschideti accumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Descrierea produsului și a performantelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizarea conform destinației

Scula electrică este destinată executării de tăieri în lemn cu reazem fix, longitudinale și transversale, drepte și înclinate.

Componentele illustrate

Numerotarea componentelor ilustrate se referă la schița sculei electrice de la pagina grafică.

(1) Acumulator ^a)
(2) Comutator de pornire/oprire
(3) Indicator al nivelului de încărcare a accumulatorului
(4) Piedică de pornire pentru comutatorul de pornire/oprire
(5) Fante de aerisire
(6) Scală a unghiurilor de înclinare
(7) Șurub-fluture pentru preselectarea unghiului de înclinare
(8) Šurub-fluture pentru limitatorul paralel
(9) Vizor pentru linia de tăiere „CutControl”
(10) Limitator parallel ^a)
(11) Apărătoare-disc
(12) Pânză de ferăstrău circular
(13) Placă de bază
(14) Manetă de reglare pentru apărătoarea-disc
(15) Capac de protectie
(16) Orificiu de eliminare a aşchiilor
(17) Mâner (suprafață izolată de prindere)
(18) Mâner auxiliar (suprafață izolată de prindere)
(19) Depozitarea cheii cu profil hexagonal interior
(20) Furtun de aspirare ^a)
(21) Tub deviator pentru aşchii
(22) Tastă de blocare a axului
(23) Cheie hexagonală

(24) Șurub de fixare cu șaibă
(25) Flanşă de strângere
(26) Flanşă de prindere
(27) Axul ferăstrăului
(28) Scală a adâncimilor de tăiere
(29) Levier pentru preselectarea adâncimilor de tăiere

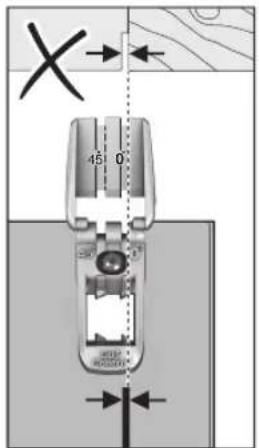

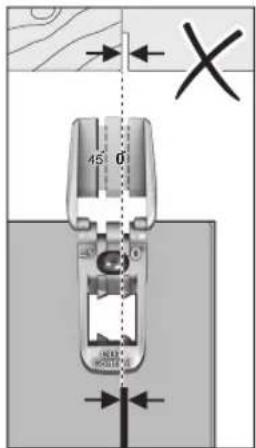

(30) Marcaj de tăiere la 0°
(31) Marcaj de tăiere la 45°
(32) Sină de ghidare ^a)
(33) Tastă de blocare a șinei de ghidare
(34) Menghină ^a)
a) Accesoriiile illustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.

Date tehnice

Ferăstrău circular UniversalCirc 18V-53
Număr de identificare	3 603 CB1 400
Tensiune nominală V= 18
Turatie nominală în gol rot/min 4300
Adâncime maximă de tăiere cu diametrul de 160 mm al pânzei de ferăstrău
– la un unghi de înclinare de 0°	mm 53
– la un unghi de înclinare de 45°	mm 36
Dimensiuni placă de bază mm 288 x 153
Diametru pânză de ferăstrău mm 160
Grosime maximă a corpului pânzei de ferăstrău	mm 1,5
Grosimea/Ceaprăzuirea maximă a dinților de ferăstrău	mm 2,0
Orificiu de prindere mm 20
Greutate conform EPTA-Procedure 01:2014 ^A)	kg 3,3 (2,0 Ah)3,6 (6,0 Ah)
Temperatură ambientă recomandată în timpul încărcării	°C 0 ... +35
Temperatură ambientă admisă în timpul funcționării ^B) și pe perioada depozitării	°C -20 ... +50
Acumulatori compatibili ^C)	PBA 18V ...W-.
Încărcătoare recomandate ^D)	AL 18.. CV
A) În funcție de accumulatorul folositB) putere mai redusă la temperaturi < 0 °CC) Sunt recomandați acumulatorii care au următoarea capacitate: ≥ 2,5 AhD) Următoarele încărcătoare nu sunt compatibile cu acumulatoarele PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

176 | Română

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-5.

Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal: nivel de presiune sonoră 96 dB(A); nivel de putere sonoră 104 dB(A). Incertitudinea K = 3 dB.

Poartă căşti antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-5:

Debitarea lemnului: a_n < 1,6 ~m / s^2, K = 1,5 ~m / s^2

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instructiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Accumulator

Sculă electrică cu accumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poți scoate pe acesta din ambalaj.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observatie: Acumulatorii litiu-ion sunt livrați în stare partial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Introducerea accumulatorului

Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea accumulatorului

Pentru extragerea accumulatorului, apasă tasta de deblocare și extrage accumulatorul. Nu forța.

Indicatorul stării de încărcare a accumulatorului

LED Capacitate
Aprindere continuă de 3 ori în verde 75–100%
Aprindere continuă de 2 ori în verde 40–75%
Aprindere continuă o dată în verde 15–40%
Aprindere intermitentă lentă o dată în verde	0–15%

Cele 3 LED-uri ale indicatorului nivelului de încărcare a accumulatorului se aprind intermitent și rapid atunci când temperatura accumulatorului se află în afara domeniului temperaturilor de lucru și/sau s-a declanșat protecția la suprasarcină.

Indicații privind manevrarea optimă a acumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitati accumulatorul numai la temperaturi cuprinse între

-20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Un timp de functionare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Montarea

▶ Folosiți numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât turația de funcționare în gol a sculei dumneavoastră electrice.

Instalația de aspirare a prafului/așchiilor (consultați imaginea B)

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protectie a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

- Folosiți pe cât posibil o instalatie de aspirare a prafului adecvată pentru materialul prelucrat.

- Asigurati buna ventilație a locului de muncă.

- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Observație: La tăiere, utilizează întotdeauna tubul deviator (21) pentru a evita contactul cu aşchiile proiectate în exterior.

Tubul deviator (21) poate fi utilizat cu sau fără instalația de aspirare a prafului/așchiilor racordată. Rotiți tubul deviator după cum este necesar astfel încât să nu intrați în contact cu așchiile și fixați-l ferm în orificiul de eliminare a așchiilor (16).

Aspirare cu instalatie exteriorară (consultați imaginea B)

Montați un furtun de aspirare (20) (accesoriu) la orificiul de eliminare a așchiilor (16). Racordați furtunul de aspirare (20) la un aspirator (accesoriu). La sfârșitul acestor instrucțiuni este disponibilă o prezentare generală a diferitelor aspiratoare adecvate pentru racordare. Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.

Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.

Montarea/Înlocuirea pânzei de ferăstrău circular

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
La montarea pânzei de ferăstrău, purtați mănuși de protectie. În cazul contactului cu pânza de ferăstrău, există pericolul de rănire.
▶ Nu folositi în niciun caz discuri de şlefuit ca dispositive de lucru.
▶ Folosiți numai pânze de ferăstrău care corespund specificațiilor din prezentele instrucțiuni și celor de pe scula electrică care au fost verificate și marcate corespunzător, conform EN 847-1.

Alegerea pânzei de ferăstrău

La sfârșitul acestor instrucțiuni de utilizare este disponibilă o listă a pânzelor de ferăstrău recomandate.

Demontarea pânzei de ferăstrău (consultați imaginea C)

Pentru înlocuirea accesoriiilor, cel mai bine este să așezatii scula electrică pe latura frontală a carcasei motorului.

• Apăsați tasta de blocare a arborelui (22) și mențineți-o apăsată.
  ▶ Acționați tasta de blocare a arborelui (22) numai atunci când arborele ferăstrăului se află în repaus. În caz contrar, scula electrică se poate deteriora.
• Cu ajutorul cheii imbus (23), deşurubați şurubul de fixare (24) în direcția de rotație ①.
• Basculați spre înapoi apărătoarea-disc (11) și fixați-o în poziție.
• Scoateți flanșa de strângere (25) și pânza de ferăstrău (12) de la arborele ferăstrăului (27).

Montarea pânzei de ferăstrău (consultați imaginea C)

Pentru înlocuirea accesoriiilor, este recomandat să așezați scula electrică pe latura frontală a carcasei motorului.

• Curățați pânza de ferăstrău (12) și toate componentele de fixare care urmează să fie montate.
• Basculați spre înapoi apărătoarea-disc (11) și fixați-o în poziție.

- Montați pânza de ferăstrău (12) pe flança de prindere (26). Direcția de tăiere a dinților (directția săgeții de pe pânza de ferăstrău) și directția de rotație indicată de săgeata de pe capacul de protecție (11) trebuie să coincidă.

- Asezați flança de strângere (25) și însurubati șurubul de fixare în direcția de rotație. Asigurați-vă că respectați poziția corectă de instalare a flanșei de prindere (26) și flanșei de strângere (25).

- Apăsați tasta de blocare a arborelui (22) și mentineți-o apăsată.

- Înşurubatî strâns cu ajutorul cheii hexagonale (23) şurubul de fixare rotindu-l în direcția de rotație ②. Cuplul de strângere trebuie să fie de 6–9 Nm, ceea ce corespunde unei strângeri manuale plus ¼ de rotație.

Functionarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Moduri de functionare

Reglarea adâncimii de tăiere (consultă imaginea D)

Reglați adâncimea de tăiere în funcție de grosimea piesei de prelucrat. Sub piesa de prelucrat ar trebui să se poată vedea mai puțin decât înălțimea întreagă a unui dinte.

Cu ajutorul manetei pentru preselectarea adâncimilor de tăiere (29) se poate regla adâncimea de tăiere. Pentru o adâncime de tăiere mai mică, trage ferăstrăul de pe placa de bază (13), iar pentru o adâncime de tăiere mai mare, apasă ferăstrăul pe placa de bază (13). Reglează cota dorită pe scala adâncimilor de tăiere (28).

Reglarea unghiului de îmbinare pe colț

Este recomandat să așezați scula electrică pe latura frontală a capacului de protecție (15).

Desfiletează șuruburile-fluture (7). Basculați ferăstrăul în lateral. Reglați cota dorită pe scala (6). Înfiletează ferm la loc șuruburile-fluture (7).

Observație: În cazul tăierilor de îmbinare pe colț, adâncimea de tăiere este mai mică decât valoare afișată pe scala adâncimilor de tăiere (28).

178 | Română

Marcajele de tăiere (consultă imaginea E)

Vizorul „CutControl” (9) care poate fi rabatat spre înainte permite ghidarea precisă a ferăstrăului circular de-a lungul liniei de tăiere marcate pe piesa de prelucrat. Vizorul „CutControl” (9) este prevăzut cu un marcaj pentru tăierea în unghi drept și pentru tăierea la 45°.

Marcajul de tăiere la 0° (30) indică poziția pânzei de ferăstrău la tăierea în unghi drept. Marcajul de tăiere la 45° (31) indică poziția pânzei de ferăstrău la tăierea la 45°.

În vederea tăierii la dimensiuni exacte, așază ferăstrăul circular pe piesa de prelucrat, conform imaginii. Este recomandat să efectuezi o tăiere de probă.

45 0 X

Punerea în funcțiune

Pornirea/Oprirea

Pentru punerea în funcțiune a sculei electrice, acționați mai întăi piedica de pornire (4), iar apoi apăsați comutatorul de pornire/oprire (2) și mentineți-l apăsat.

Pentru oprirea sculei electrice, eliberați comutatorul de pornire/oprire (2).

Observație: Din considerente privind siguranța, comutatorul de pornire/oprire (2) nu poate fi blocat, ci trebuie să fie menținut apăsat fără întrerupere în timpul funcționării ferăstrăului.

Frână de întrerupere

O frână inerțială integrată reduce timpul de funcționare din inerție a pânzei de ferăstrău după deconectarea sculei electrice.

Protectie la descărcare profundă

Accumulatorul litiu-ion este protejat împotriva descărcării profunde prin Electronic Cell Protection (ECP). Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: scula electrică nu se mai mișcă.

Instrucțiuni de lucru

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul

actionării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Lățimea de tăiere variază în funcție de pânza de ferăstrău utilizată.

Feriți pânzele de ferăstrău de şocuri și lovituri.

Manevrează uniform scula electrică, împingând-o ușor în direcția de tăiere pentru a menține o calitate optimă a tăierii. Un avans prea puternic reduce considerabil durata de viață a accesoriului și poate deteriora scula electrică.

Performanțele și calitatea tăierii depind în principal de starea și forma dinților pânzei de ferăstrău. De aceea, folosiți numai pânze de ferăstrău ascuțite și adecvate pentru materialul de prelucrat.

Tăierea lemnului

Alegerea pânzei de ferăstrău potrivite se va face în funcție de tipul de lemn, calitatea acestuia și de tipul de tăieri, longitudinale sau transversale.

La tăierile longitudinale în lemn de molid se desprind așchii lungi, spiraliforme.

Pulberile de la lemnul de fag și stejar sunt deosebit de nocive pentru sănătate, de aceea trebuie să lucrați numai cu un sistem de aspirare a prafului.

Tăierea cu limitatorul paralel (consultați imaginea F)

Limitatorul paralel (10) permite tăierea exactă de-a lungul muchiei piesei de prelucrat, respectiv tăierea de benzi identice.

Desfiletați şurubul-fluture (8) și împingeți scala limitatorul paralel (10) prin ghidaj, în placa de bază (13). Reglați lățimea de tăiere dorită ca valoare pe scală la marcajul de tăiere corespunzător (30), respectiv (31), consultați secțiunea „Marcajele de tăiere”. Strângeți din nou ferm şurubul-fluture (8).

Debitarea cu șina de ghidare (consultați imaginile G-1)

Cu ajutorul șinei de ghidare (32) puteți realiza tăieri drepte. Stratul adeziv previne alunecarea șinei de ghidare și optimizează suprafața piesei de prelucrat.

Şina de ghidare (32) este extensibilă. Pentru aceasta, rotiți şina de ghidare (32) la 180° și cuplați între ele ambele sine de ghidare (32). Apăsați până la blocare tasta (33). Pentru demontare, apăsați tasta (33) de pe cealaltă parte și trageți sinele de ghidare (32) pentru a le separa.

Şina de ghidare (32) are două marcaje în partea superioară. Utilizați partea cu marcajul „90°” pentru tăiere în unghi drept, sau partea cu marcajul „45°” pentru toate celelalte tăieri oblice.

Gulerul din cauciuc de pe șina de ghidare asigură la tăieri la 90° și 45° o apărătoare antișpan, care, la debitarea materialelor lemnoase, previne deteriorarea suprafeței. La prima operație de debitare, gulerul din cauciuc se adaptează la ferăstrăul dumneavoastră circular, fiind tăiat puțin.

Observație: Șina de ghidare (32) trebuie să fie poziționată paralel cu partea de debitat de piesei de prelucrat și nu trebuie să iasă în afară.

Dacă șina de ghidare (32) iese în afară la capătul piesei de prelucrat, nu lăsați ferăstrăul circular pe șina de ghidare (32) fără a-l susține. Șina de ghidare (32) este realizată din material plastic și nu susține ferăstrăul circular.

Fixați șina de ghidare (32) cu ajutorul menghinelor speciale (34) pe piesa de prelucrat. Aveți grijă ca curbura de pe partea interioară a menghinei (34) să se afle în degajarea corespunzătoare din șina de ghidare (32).

Porniți scula electrică și conduceți-o uniform și împingând-o ușor în direcția de tăiere.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Apărătoarea-disc trebuie să se poată deplasa întotdeauna liber și să se poată închide automat. De aceea, mențineți permanent curată zona din jurul apărătorii-disc. Îndepărtați praful și așchiile cu ajutorul unei pensule.

Pânzele de ferăstrău care nu sunt acoperite cu un strat de protecție pot fi protejate împotriva coroziunii prin aplicarea unui strat subțire de ulei fără acizi. Înainte de tăiere, îndepărtați din nou uleiul, în caz contrar, acesta va lăsa pete pe lemnul tăiat.

Resturile de rășină sau clei depuse pe pânza de ferăstrău afectează calitatea tăierii. De aceea, curățați pânzele de ferăstrău imediat după utilizare.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tau, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Accumulatorii pot fi transportați rutier fără restricții de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 179).

Български
