Produkta veids	Bezvada ripzāģis
Zīmols	Bosch
Modelis	UniversalCirc 18V-53
Nominālais spriegums	18 V
Tukšgaitas ātrums	4300 apgr./min
Maks. griešanas dziļums (0°)	53 mm
Maks. griešanas dziļums (45°)	36 mm
Asmens diametrs	160 mm
Asmens urbums	20 mm
Maks. asmens biezums	1,5 mm
Pamatplates izmēri	288 x 153 mm
Svars (ar 2,0 Ah akumulatoru)	3,3 kg
Svars (ar 6,0 Ah akumulatoru)	3,6 kg
Saderīgie akumulatori	Litija-jonu 18 V (ieteicama ietilpība ≥ 2,5 Ah)
Ieteicamie lādētāji	AL 18... (izņemot AL 1814/1820/1860 CV)
Uzlādes temperatūras diapazons	0 °C līdz +35 °C
Lietošanas temperatūras diapazons	-20 °C līdz +50 °C
Skaņas spiediena līmenis	96 dB(A)
Skaņas jaudas līmenis	104 dB(A)
Vibrācijas (zāģējot koku)	< 1,6 m/s²
Galvenās funkcijas	Gareniskā un šķērsgriešana, slīpa griešana (0°-45°), dziļuma regulēšana, paralēlais vadotnis, papildu vadotnes sliede
Drošība	Tūlītējas apstādināšanas bremze, svārstveida aizsargpārsegs, slēdža bloķēšana, aizsardzība pret pilnīgu izlādi
Apkope un tīrīšana	Iztīrīt ventilācijas spraugas, uzturēt aizsargpārsegu bez putekļiem, vajadzības gadījumā eļļot asmeni
Rezerves daļas un remontējamība	Bosch pēcpārdošanas serviss, daļas pieejamas www.bosch-pt.com

Bieži uzdotie jautājumi - UniversalCirc 18V-53 BOSCH

Kādu akumulatora veidu izmantot ar Bosch UniversalCirc 18V-53 ripzāģi?

Izmantojiet Bosch litija-jonu 18 V akumulatorus, vēlams ar ietilpību vismaz 2,5 Ah. Ieteicamie lādētāji ir AL 18 sērijas, izņemot modeļus AL 1814 CV, AL 1820 CV un AL 1860 CV.

Kā noregulēt griešanas dziļumu?

Izmantojiet griešanas dziļuma priekšatlases sviru (29), lai pielāgotu dziļumu. Asmenim jāizceļas tikai par vienu zobu zem sagataves. Precīzu vērtību skatiet graduētajā skalā (28).

Kā nomainīt zāģa asmeni?

Vispirms izņemiet akumulatoru. Bloķējiet vārpstu ar pogu (22), atskrūvējiet stiprinājuma skrūvi (24) ar sešstūra atslēgu (23), atveriet aizsargpārsegu (11) un nomainiet asmeni. Pievelciet skrūvi ar griezes momentu 6-9 Nm.

Zāģis neieslēdzas, ko darīt?

Pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Pārliecinieties, ka ir aktivizēts ieslēgšanas bloķētājs (4), pirms nospiežat ieslēgšanas/izslēgšanas slēdzi (2). Ja problēma turpinās, sazinieties ar Bosch pēcpārdošanas servisu.

Kā lietot paralēlo vadotni?

Atskrūvējiet spārnskrūves (8), bīdiet paralēlo atduri (10) vēlamajā platumā uz graduētās skalas, pēc tam atkal pievelciet skrūves. Precīzai griešanai gar sagataves malu.

Kādi piederumi ir ieteicami šim zāģim?

Piederumi ietver vadotnes sliedi (32), skavas (34), sūkšanas šļūteni (20) un zāģa asmeņus ar diametru 160 mm un urbumu 20 mm. Skatiet Bosch piederumu klāstu.

Kā tīrīt un apkopt zāģi?

Pirms jebkādas tīrīšanas izņemiet akumulatoru. Izmantojot otu, notīriet ventilācijas atveres un svārstveida aizsargpārsegu. Asmeņus var aizsargāt no korozijas ar plānu neskābas eļļas kārtiņu, kas jānoņem pirms zāģēšanas.

Kādi ir svarīgi drošības pasākumi?

Vienmēr valkājiet aizsargbrilles un putekļu masku. Turiet zāģi ar abām rokām. Nekad netuviniet rokas griešanas zonai. Pirms katras lietošanas pārliecinieties, ka apakšējais aizsargpārsegs darbojas pareizi.

Vai var izmantot HSS asmeņus?

Nē, neizmantojiet HSS tērauda asmeņus (ātrgriezējtēraudu), jo tie viegli plīst. Izmantojiet tikai asmeņus, kas atbilst instrukcijas specifikācijām (EN 847-1).

Kā utilizēt zāģi un lietotos akumulatorus?

Neizmetiet ierīci un akumulatorus kopā ar sadzīves atkritumiem. Nogādājiet tos otrreizējās pārstrādes centrā vai savākšanas punktā. Latvijā nododiet tos veikalā vai atkritumu savākšanas laukumā. Ievērojiet vietējos noteikumus.

LIETOŠANAS INSTRUKCIJA UniversalCirc 18V-53 BOSCH

Latviešu .... Lappuse 227

Vispārēji drošības noteikumi elektroinstrumentiem

BRĪDINĀ- JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet

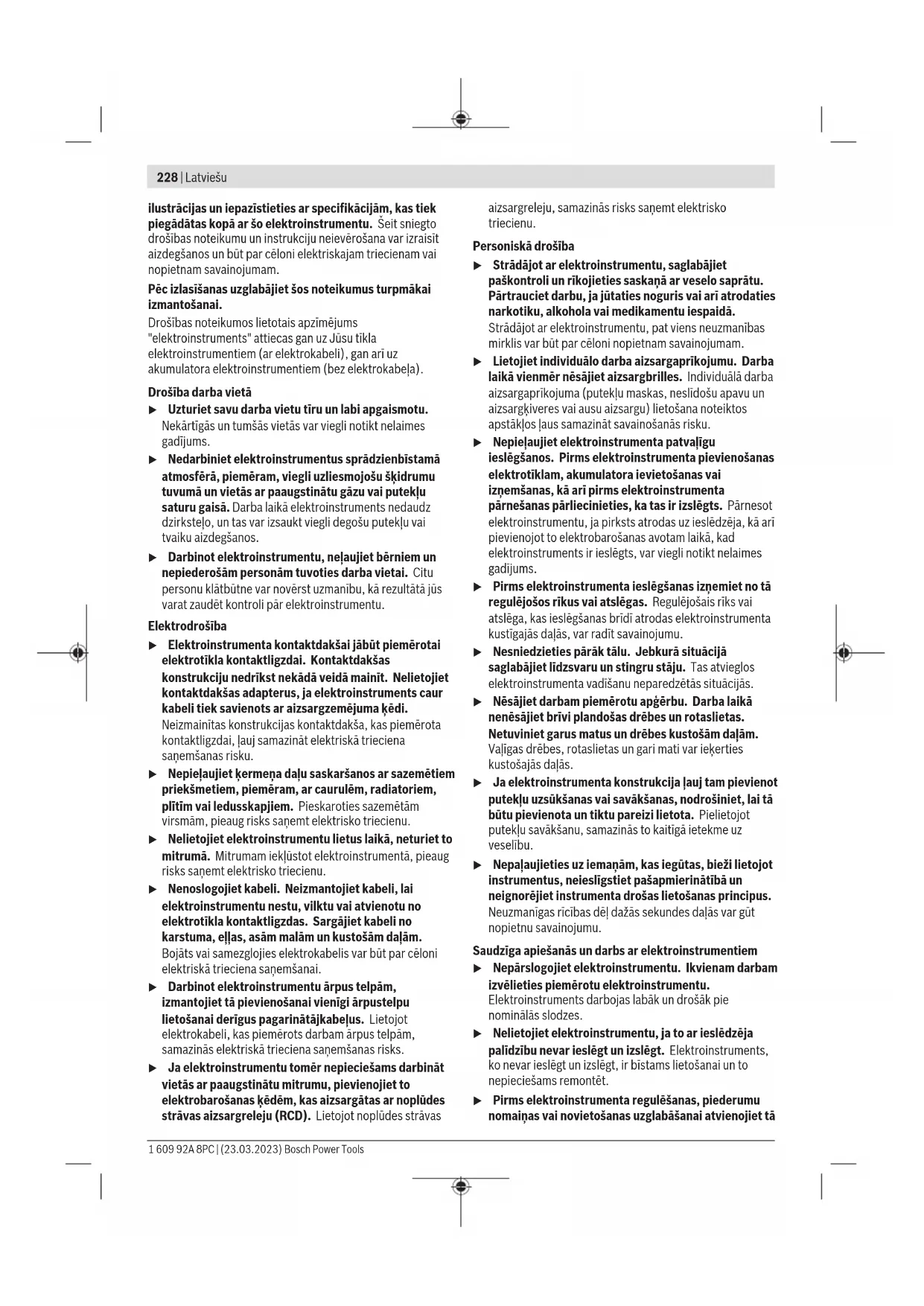

ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet kermana daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
▶ Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas

aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dālām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dālās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā

Saudzīga apiešanās un darbs ar elektroinstrumentiem

elektrokabela kontaktdakšu no barojošā elektrotikla yai izņemiet no tā akumulatoru, ja tas ir izņemams. Sādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.

Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pârbaudiet, vai kustigas dajas nav nobidijušas un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstakļi, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezeējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet

elektrolītu ar üdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.

▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības limeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi ripzāgiem

Zāgēšanas process

▶ bSTAMI! Netuviniet rokas zāgēšanas vietai un zāga asmenim. Ar otru roku turiet instrumentu aiz papildroktura vai aiz motora korpusa. Ja zāgis tiek turēts ar abām rokām, rotējošais asmens tās nevar savainot.
▶ Nesniedzieties zem zāgējamā priekšmeta.

Aizsargpārsegs nevar pasargāt rokas no asmens, ja tās atrodas zem zāgējamā priekšmeta.

Izvēlieties zāgējamā priekšmeta biezumam atbilstošu zāgēšanas dziļumu. Zem zāgējamā priekšmeta izvirzītās zāga asmens dajas augstumam jābūt mazākam par asmens zobu augstumu.
Zagēšanas laikā neturiet apstrādājamo priekšmetu ar rokām un nepiespiediet to ar kāju. Nostipriniet apstrādājamo priekšmetu uz stabila pamata. Ir svarīgi pienācīgi atbalstīt apstrādājamo priekšmetu, jo tas lauj uzlabot lietotāja kermana aizsardzību, kā arī samazināt asmens iestrēgšanas iespēju un novērst kontroles zaudēšanu pār instrumentu.
▶ Veicot darbibas, kuru laikā zāga asmens var skart slēptus elektriskos vadus, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Zāga asmenim skarot spriegumnesošu vadu, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā

230 | Latviešu

rezultātā strādājošā persona var saņemt elektrisko triecienu.

▶ Veicot garenisko zāgēšanu, vienmēr lietojiet īpašu atduri vai taisno malu vadotni. Tas ľauj uzlabot zāgēšanas precizitāti un samazināt asmens iestrēgšanas risku.
Vienmēr lietojiet zāga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apalu) centrālo atvērumu. Asmeņus, kas neatbilst zāga stiprinošajiem elementiem, nav iespējams centrēt, kas var izraisīt kontroles zaudēšanu.
▶ Nekad nelietojiet bojātas vai nepiemērotas zāga asmens paplāksnes vai bultskrūves. Zāga asmens paplāksnes un bultskrūves ir īpaši projektētas jūsu zāgim, lai tam nodrošinātu optimālu veiktspēju un ľautu droši strādāt.

Atsitiena cēloņi un ar to saistītie brīdinājumi

• atsitiens ir iestrēguša, iespiesta vai nepareizi orientēta zāga asmens pēkšņa reakcija, kuras rezultātā zāgis var tikt nekontrolējami mests augšup un prom no zāgējamā priekšmeta strādājošās personas virzienā;
• ja zāga asmens pēkšni iestrēgst vai tiek cieši iespiests zāgējumā, tas strauji apstājas un motora spēks izraisa zāga ātru pārvietošanos atpakal strādājošas personas virzienā;
• ja zāga asmens zāgējumā tiek sagriezts vai nepareizi orientēts, asmens aizmugurējā malā izvietotie zobi var iekerties koka virsmā, kā rezultātā asmens var tikt izmests no zāgējuma, liekot zāgim pārvietoties strādājošās personas virzienā.

Atsitiens ir zāga klūdainas un/vai nepareizas lietošanas sekas, un no tā var izvairīties, veicot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet zāgi ar abām rokām, novietojot tās tādā stāvoklī, lai varētu pretoties reaktīvajam spēkam, kas veidojas atsitiena brīdī. Stāviet sānus no zāga asmens, nepieļaujot, lai asmens rotācijas plakne šķersotu kādu no ķermena daļām. Atsitiena brīdī zāgis tiecas pārvietoties atpakalvirzienā, tomēr lietotājs spēj sekmīgi pretoties reaktīvajam spēkam, veicot zināmus piesardzības pasākumus.
Ja zāga asmens tiek iespiests zāgējumā vai zāgēšana tiek pārtraukta kāda cita iemesla dēl, izslēdziet zāgi un turiet to mierīgi, līdz zāga asmens pilnīgi apstājas. Nekad nemēginiet izvilkt zāga asmeni no zāgējuma vai vilkt zāgi atpakalvirzienā laikā, kamēr tā asmens atrodas kustībā, jo tas var izraisīt atsitienu. Noskaidrojiet zāga asmens iespiešanas cēloni un veiciet korektīvas darbības tā novēršanai.
Ja vēlaties iedarbināt ripzāgi, kura asmens atrodas zāgējumā, centrējiet asmeni attiecībā pret zāgējumu un pārliecinieties, ka tā zobi nav iekērušies materiālā. Ja zāga asmens ir iespiests, tas zāga atkārtotas palaišanas brīdī var pārvietoties augšup vai radīt atsitienu.
▶ Lai minimizētu zāga asmens iespiešanas un atsitiena veidošanās risku, atbalstiet liela izmēra paneļus. Lieli

paneli tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem zāgējamā panela abās zāga asmens pusēs – gan zāgējuma tuvumā, gan ari tuvu panela malai.

▶ Nelietojiet neasus vai bojātus zāga asmenus. Zāga asmeni ar neasiem vai nepareizi izliektiem zobiem veido šauru iezāgējumu, kas rada pārmērīgi lielu berzi un var izraisīt zāga asmens iestrēgšanu un atsitiena veidošanos.
Svirām, ar kurām tiek fiksēts zāgēšanas dzilums un zāga asmens slīpums, pirms zāgēšanas jābūt stingri pievilktām un nodrošinātām pret atlaišanos. Ja zāgēšanas laikā patvalīgi izmainās zāga asmens iestatījumi, tas var izsaukt asmens iespiešanu zāgējumā un izraisīt atsitienu.
▶ levērojiet īpašu piesardzību, veidojot zāgējumus esošajās sienās un citās aklajās vietās. Caur sienu izkluvušais asmens var skart otrpus sienai atrodošos priekšmetus un izraisīt atsitienu.

Apakšējā aizsargpārsega funkcionēšana

Ik reizi pirms zāga lietošanas pārbaudiet, vai tā apakšējais aizsargpārsegs pareizi aizveras. Nedarbiniet zāgi, ja tā apakšējais aizsargpārsegs brīvi nepārvietojas un neaizveras uzreiz. Nekad nenostipriniet apakšējo aizsargpārsegu atvērtā stāvokli.Ja zāgis ir nejauši kritis, tā apakšējais aizsargpārsegs var būt saliekts. Ar sviras palīdzību atveriet apakšējo aizsargpārsegu un pārliecinieties, ka tas brīvi pārvietojas, neskarot zāga asmeni vai citas tā daļas pie jebkura zāgēšanas lenķa un dziljuma.
Pärbaudiet apakšējā aizsargpārsega atsperes darbību. Ja aizsargpārsegs un tā atspere nedarbojas pareizi, pirms zāga lietošanas tam jāveic vajadzīgā apkalpošana. Aizsargpārsega pārvietošanos var traucēt bojātas daļas, sveku nosēdumi vai sakrājušies netīrumi.
Apakšējo aizsargpārsegu drīkst atvērt ar roku vienīgi īpašu darba operāciju laikā, piemēram, veidojot gremdzāgējumus vai kombinētos slīpos zāgējumus. Paceliet apakšējo aizsargpārsegu aiz roktura un to atlaidiet, līdzko asmens iegrimst materiālā. Veicot jebkurus citus zāgēšanas darbus, apakšējam aizsargpārsegam jādarbojas automātiski.
Pirms zāga novietošanas uz darbgalda vai uz grīdas vienmēr pārliecinieties, ka tā apakšējais aizsargpārsegs nosedz asmeni. Ja zāga asmens nav nosegts, tas var saskarties ar virsmu un izraisīt zāga pārvietošanos atpakalvirzienā, pārzāgējot visu savā celā. Nemiet vērā laiku, kam jāpaiet pēc ieslēdzēja atlaišanas, lai asmens apstātos.

Papildu drošibas noteikumi

▶ Neievietojiet rokas skaidu izvadatverē. Instrumenta rotējošās daļas var radīt savainojumus.
▶ Nestrādājiet ar zāgi, turot to virs galvas. Šādā gadījumā netiek nodrošināta pietiekoša kontrole pār elektroinstrumentu.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērsō slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.

Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošak vadīt ar abām rokām.
▶ Nedarbiniet elektroinstrumentu stacionāri. Tas nav paredzēts lietošanai kopā ar zāgēšanas galdu.
Veicot gremdzāgēšanu lenkī, kas atšķiras no taisna lenka, nodrošiniet, lai zāga pamatne netiktu nobīdīta sānu virzienā. Pamatnes nobīdīšanās sānu virzienā var izraisīt zāga asmens iestrēgšanu un būt par cēloni atsitienam.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspilēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeņi var viegli salūzt.
▶ Nezāgējiet dzelzi saturošus metālus. Kvēlojošās skaidas var aizdedzināt putekļu uzsūkšanas sistēmu.
▶ Nēsājiet putekļu aizsargmasku.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir paredzëts taisnu zāgējumu veidošanai kokā gareniskā un škërsu virzienā, kā arī slīpu zāgējumu veidošanai, stingri piespiežot apstrādājamo priekšmetu pie pamatnes virsmas.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Akumulators ^a)
(2) leslēdzējs/izslēdzējs
(3) Akumulatora uzlādes pakāpes indikators
(4) leslēdzēja/izslēdzēja ieslēgšanas blokēšanas poga
(5) Ventilācijas atveres
(6) Zagēšanas lenka skala
(7) Zagēšanas leŋka regulēšanas spārnskrūve
(8) Paralēlās vadotnes fiksēšanas spārnskrūve
(9) Zāgējuma trases kontrollogs "CutControl"
(10) Paralēlā atdure ^a)
(11) Kustīgais aizsargpārsegs
(12) Ripzāga asmens
(13) Pamatplāksne
(14) Kustīgā aizsargpārsega pārvietošanas svira
(15) Aizsargpärsegs
(16) Skaidu izvadišanas iscaurule
(17) Rokturis (ar izolētu noturvirsmu)
(18) Papildrokturis (ar izolētu noturvirsmu)
(19) Sešstūra stienatslēgas uzglabāšana
(20) Nosūkšanas šlūtene ^a)
(21) Lenkcaurule skaidu aizvadīšanai
(22) Darbvārpstas fiksēšanas poga
(23) Sešstūra stienatslēga
(24) Spriegošanas skrūve ar paplāksni
(25) Piespiedējatloks
(26) Balstatloks
(27) Darbvärpsta
(28) Zāgēšanas dziljuma skala
(29) Svira zāgēšanas dziluma iestatīšanai

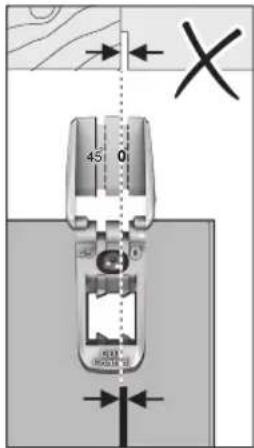

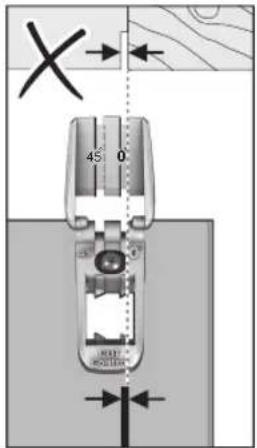

(30) Zāgējuma trases markējums 0°
(31) Zāgējuma trases markējums 45°
(32) Vadotnes sliede ^a)
(33) Taustiņš vadotnes sliedes fiksēšanai

232 | Latviešu

(34) Skrūvspiles ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Rokas ripzāgis UniversalCirc 18V-53
Izstrādājuma numurs	3 603 CB1 400
Nominālais spriegums V= 18
Brīvgaitas griešanās ātrums min ^-1	4300
Maks. zāgēšanas dzilums ar zāga asmens diametru 160 mm
- 0° zāgēšanas leŋkī mm 53
- 45° zāgēšanas leŋkī mm 36
Pamatplāksnes izmēri mm 288 x 153
Zāga asmens diametrs mm 160
Maks. zāga asmens pamatnes plāksnes biezums	mm 1,5
Maks. asmens zobu biezums/izliece	mm 2,0
Stiprinājuma atvērums mm 20
Svars atbilstigiEPTA-Procedure 01:2014 ^A)	kg 3,3 (2,0 Ah)3,6 (6,0 Ah)
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C 0 ... +35
Pieļaujamā apkārtējā gaisa temperatūra darbības laikā ^B) un glabāšanas laikā	°C -20 ... +50
Saderīgi akumulatori ^C)	PBA 18V ...W-.
Ieteicamās uzlādes ierīces ^(1)	AL 18.. CV

A) Atkaribā no izmantojamā akumulatora

B) Samazināta jauda pie temperatūras <0 °C.

C) Tiek ieteikti akumulatori ar šādu akumulatora ietilpību: ≥ 2,5 Ah

D) Sekojošas uzlādes ierīces nav saderīgas ar akumulatoriem PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības ir noteiktas atbilstīgi standartam EN 62841-2-5.

Elektroinstrumenta raditā trokšna A-izsvarotās tipiskās vērtības ir šādas: skaņas spiediena limenis 96 dB(A) un akustiskās jaudas limenis 104 dB(A). Mērijuma nenoteiktība K = 3 dB.

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a b (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-5, kā ir norādīts tālāk: Koka zāgēšana: a b < 1,6 m/s ^2 , K = 1,5 m/s ^2

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var

izmantot ari vibrācijas un trokšna radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatora uzlādes pakāpes indikators

LED	Kapacitāte
Pastāvīgi deg 3 zaļas LED lampiņas	75–100 %
Pastāvīgi deg 2 zaļas LED lampiņas	40–75 %
Pastāvīgi deg 1 zaļa LED lampiņa	15–40 %
Lēnām mirgo 1 zaļa LED lampiņa	0–15 %

Uzlādes pakāpes indikatora trīs zaļās LED diodes sāk ātri mirgot tad, ja akumulatora temperatūra ir ārpus darba temperatūras diapazona robežām un/vai ja ir nostrādājusi aizsardzība pret pārslodzi.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20°C lidz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainit.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Izmantojiet vienigi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.

Puteklu un skaidu uzsükšana (attëls B)

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Norāde: lai zāgēšanas laikā izvairītos no saskaršanās ar prom lidojošajām skaidām, zāgēšanas laikā vienmēr izmantojiet lenkcauruli (21).

Lenkcauruli (21) var lietot atseviški vai kopā ar tai pievienotu putekļu un skaidu uzsūkšanas ierīci. Atkarībā no veicamā darba rakstura, pagrieziet lenkcauruli tā, lai būtu iespējams izvairīties no promlidojošajām skaidām, un stingri iebīdiet to skaidu izvadišanas īscaurulē (16).

Puteklu uzsükšana ar ärējā vakuumsūcēja palīdzību (attēls B)

Pievienojiet uzsūkšanas šlūteni (20) (papildpiederums) elektroinstrumenta skaidu izvadišanas iscaurulei (16).

Savienojiet uzsūkšanas šlūteni (20) ar vakuumsūcēju (papildpiederums). Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šis pamācības beigās.

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselibai ipaši kaitigus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.

Zāga asmens iestiprināšana/nomaiņa

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāga asmeņiem, var gūt savainojumus.
▶ Nekādā gadījumā neizmantojiet slīpēšanas diskus kā darbinstrumentus.
Lietojiet vienīgi zāga asmenus, kas atbilst šajā lietošanas pamācībā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgī markēti.

Zāga asmens izvēle

Pārskats par ieteicamajiem zāga asmeņiem ir sniegts šīs pamācības beigās.

Zāga asmens demontāža (attēls C)

Asmens nomaiņas laikā elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret motora korpusu.

• Nospiediet darbvärpstas fiksëšanas taustiņu (22) un turiet to nospiestu.
  Nospiediet darbvärpstas fiksēšanas taustiņu (22) tikai laikā, kad slīpmašīnas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.
• Ar sešstūra stienatslēgu (23) izskrūvējiet stiprinošo skrūvi (24), griežot to virzienā ①.
• Paceliet un pārvietojiet atpakal kustigo aizsargpārsegu (11) un noturiet to šādā stāvokli.
• Noņemiet piespiedējpaplāksni (25) un zāga asmeni (12) no zāga darbvārpstas (27).

Zāga asmens iestiprināšana (attēls C)

Asmens nomainas laikā elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret motora korpusa pieres daļu.

• Notīriet zāga asmeni (12) un visas tā iestiprināšanai izmantojamās daļas.
• Paceliet un pārvietojiet atpakal kustigo aizsargpārsegu (11) un noturiet to šādā stāvokli.
  – Novietojiet zāga asmeni (12) uz balstpaplāksnes (26). Zāga asmens zobu vērsuma virzienam (ko norāda bulta uz asmens korpusa) jāsakrīt ar darbvārpstas griešanās virzienu, ko norāda bulta uz asmens aizsargpārsega (11).
• Novietojiet uz zāga asmens piespiedējpaplāksni (25) un ieskrūvējiet stiprinošo skrūvi, griežot to virzienā ②.

234 | Latviešu

Sekojiet, lai balstpaplāksne (26) un piespiedējpaplāksne (25) tiktu iestiprinātas pareizi.

• Nospiediet darbvârpstas fiksêšanas taustiņu (22) un turiet to nospiestu.
• Ar sešstūra stienatslēgu (23) stingri pieskrūvējiet stiprinošo skrūvi, griežot to virzienā ②. Skrūves pievilkšanas momentam jābūt 6–9 Nm, kas panākams, pieskrūvējot skrūvi ar pirkstiem un tad pagriežot vēl par ¼ apgrieziena uz priekšu.

Lietošana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Darba režimi

Zāgēšanas dziljuma iestatīšana (attēls D)

Izvēlieties apstrādājamā priekšmeta biezumam atbilstošu zāgēšanas dzilumu. Zem apstrādājamā priekšmeta redzamās asmens daļas augstums nedrīkst pārsniegt zāga asmens zobu augstumu.

Zāgēšanas dzilumu var iestatīt ar zāgēšanas dziluma iestatīšanas sviru (29).

Lai samazinātu zāgēšanas dzilumu, attāliniet zāga korpusu no pamatnes (13), bet, lai to palielinātu, spiediet zāgi pie pamatnes (13). Iestatiet vēlamo zāgēšanas dzilumu atbilstoši zāgēšanas dziluma skalai (28).

Zāgēšanas leŋka iestatīšana

Elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret asmens aizsargpārsega (15) pieres daļu.

Atskrūvējiet spārnskrūves (7). Nolieciet zāgi sānu virzienā. lestatiet vēlamo zāgēšanas lenki, vadoties pēc nolasijumiem uz zāgēšanas lenka skalas (6). No jauna stingri pieskrūvējiet spārnskrūves (7).

Norāde: veidojot slīpos zāgējumus, zāgēšanas dzilums ir mazāks par vērtību, kas ir nolasāma uz zāgēšanas dziluma skalas (28).

Markējumi zāgējuma trases kontrolei (attēls E)

Uz priekšu atlokāmais zāgējuma trases kontrollogs „CutControl“ (9) lauj precīzi vadīt ripzāgi pa zāgējuma trasi, kas ir iezimēta uz zāgējamā priekšmeta virsmas. Zāgējuma trases kontrollogs „CutControl“ (9) ir apgādāts ar trases markējumu zāgēšanai taisnā lenkī un 45° lenkī.

Zāgējuma trases markējums 0° (30) parāda zāga asmens atrašanās vietu, veidojot zāgējumu taisnā lenkī. Zāgējuma trases markējums 45° (31) parāda zāga asmens atrašanās vietu, veidojot zāgējumu 45° lenkī.

Lai nodrošinātu vēlamo zāgējuma precizitāti, novietojiet zāgi uz apstrādājamā priekšmeta virsmas, kā parādīts attēlā. Zāgējuma trasi vislabāk noteikt praktisku mēginājumu celā.

45° 0°

leslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, vispirms nospiediet ieslēdzēja atblokēšanas taustinu (4), pēc tam nospiediet ieslēdzēju (2) un turiet to nospiestu.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (2).

Norāde: vadoties no drošības apsvērumiem, ieslēdzēja (2) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Izskrējiena bremze

Elektroinstruments ir apgādāts ar izskrējiena bremzi, kas ľauj samazināt zāga asmens izskrējiena laiku pēc elektroinstrumenta izslēgšanas.

Aizsardzība pret dziļo izlādi

Elektroniskās elementu aizsardzības (ECP) funkcija aizsargā litija-jonu akumulatoru pret dzilo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārstāj griezties.

Norādījumi darbam

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Zāgējuma platums mainās atkarībā no izmantojamā zāga asmens biezuma.

Sargājiet zāga asmeņus no sitieniem un triecieniem.

Lai saglabātu labu griezuma kvalitāti, vienmērīgi vadiet elektroinstrumentu ar vieglu grūdienu griešanas virzienā. Pārāk spēcīga padeve nozīmīgi samazina nomaināmā darbinstrumenta darbmūžu, un var radīt elektroinstrumenta bojājumus.

Darba ražība un zāgējuma kvalitāte ir stipri atkarīga no zāga asmens stāvokļa un tā zobu formas. Tāpēc izmantojiet darbam tikai asus zāga asmeņus, kas paredzēti attiecīgā materiāla zāgēšanai.

Koksnes zāgēšana

Zāga asmens izvēle ir atkarīga no zāgējamā koka škīrnes un kvalitātes, kā arī no tā, vai zāgējums veidojams gareniskā vai škērsu virzienā.

Zāgējot egles koksnī gareniskā virzienā, veidojas garas spirālveida skaidas.

Dižskābarža un ozola putekļi ir īpaši kaitīgi veselībai, tāpēc šo koksnes veidu apstrādes laikā noteikti pielietojiet putekļu uzsūkšanu.

Zāgēšana ar paralēlo vadotni (attēls F)

Paralēlā vadotne (10) lauj veidot zāgējumus, precīzi ieturot attālumu no apstrādājamā priekšmeta malas, piemēram, tad, ja nepieciešams nozāgēt vienāda platuma listes.

Atskrūvējiet spārnskrūvi (8) un iebīdiet paralēlās vadotnes (10) skalu pamatnes (13) atvērumā. lestatiet vēlamo zāgēšanas platumu atbilstoši nolasījumiem uz skalas pret trases markējumu (30) vai (31) kā norādīts sadalā „Markējumi zāgēšanas trases noteikšanai”. Tad no jauna stingri pieskrūvējiet spārnskrūvi (8).

Zāgēšana, izmantojot vadotnes sliedi (attēli G-1)

Vadotnes sliede (32) lauj veidot taisnus zāgējumus. Īpašs pārklājuma slānis novērš vadotnes sliedes izslidēšanu un aizsargā zāgējamā priekšmeta virsmu no bojājumiem. Vadotnes sliedi (32) ir iespējams pagarināt. Šim nolūkam pagrieziet vadotnes sliedi (32) par 180° un savienojiet kopā divas vadotnes sliedes (32). Lai sastiprinātu abas vadotnes sliedes, nospiediet taustiņu (33). Lai atvienotu vadotnes sliedes, paspiediet taustiņu (33) uz otru pusi un atdaliet vadotnes sliedes (32) vienu no otras.

Vadotnes sliedes gumijas apmale kalpo arī kā pretplaisāšanas aizsargs, veidojot zāgējumus kokā 90° un 45° lenkī, novēršot zāgējamā priekšmeta virsmas plaisāšanu un skabargu veidošanos uz tās.

Veicot zāgēšanu pirmo reizi, vadotnes sliedes gumijas apmale jāpielāgo attiecīgajam ripzāgim, šim nolūkam nedaudz apzāgējot apmali.

Norāde. Vadotnes sliedei (32) jābūt stingri piespiestai zāgējamā priekšmeta virsmai, un tā nedrīkst sniegties pāri zāgējamā priekšmeta galam.

Ja vadotnes sliede (32) tomër sniedzas pâri zâgêjamã priekšmeta galam, novietojiet ripzâğı uz vadotnes sliedes (32) neatbalstītā gala tikai tâdā gadījumā, ja zâgis tiek stingri turēts ar roku. Vadotnes sliede (32) ir izgatavota no plastmasas un tâpėc nespēj noturēt ripzâğa svaru.

Nostipriniet vadotnes sliedi (32) uz zāgējamā priekšmeta, izmantojot īpašas skrūvspiles (34). Sekojiet, lai izliekums skrūvspīlu (34) iekšpusē ievietotos tam atbilstošā vadotnes sliedes (32) izgriezumā.

leslēdziet elektroinstrumentu un pārvietojiet to pa zāgējuma trasi ar pastāvīgu ātrumu un nelielu spiedienu.

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Instrumenta kustīgajam aizsargpārsegam jāspēj brīvi pārvietoties un patstāvīgi aizvērties. Tāpēc īpaši sekojiet, lai instrumenta virsma kustigā aizsargpārsega tuvumā vienmēr būtu tīra. Attīriet puteklus un skaidas ar otu.

Zāga asmenus, kam trūkst aizsargpārklājuma, var pasargāt no korozijas veidošanās, pārklājot ar plānu skābi nesaturošas ellas kārtiņu. Pirms lietošanas asmeņi rūpīgi jānotīra, lai uz zāgējuma virsmas nepaliktu ellas pēdas.

Zāga asmenim pielipušas līmes vai sveku paliekas nelabvēligi ietekmē zāgējuma virsmas kvalitāti. Tāpēc notiriet zāga asmeni tūlīt pēc tā lietošanas.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro ipaši sūtijuma iesaiņošanas un marķešanas

236 | Lietuvių k.

noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 235).

Lietuvių k.

Saugos nuorodos
