WT2010M - μηχανή συγκόλλησης Weller - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επαγγελματικός σταθμός συγκόλλησης
Μάρκα	Weller
Μοντέλο	WT2010M
Οθόνη	LCD με ρυθμιζόμενο οπίσθιο φωτισμό (0-100%)
Εύρος θερμοκρασίας	100-300 °C (200-600 °F)
Θερμοκρασία αναμονής (Stand-by)	Ρυθμιζόμενη OFF ή 1-99 λεπτά (προεπιλεγμένη θερμοκρασία 180 °C / 360 °F)
Χρόνος αυτόματης απενεργοποίησης (Auto OFF)	Ρυθμιζόμενο OFF ή 1-999 λεπτά (προεπιλογή 10 λεπτά)
Λειτουργία κλειδώματος (LOCK)	3ψήφιος κωδικός (001-999)
Αντιστάθμιση δυναμικού	4 λειτουργίες: άμεση γείωση, με σύνδεσμο, χωρίς δυναμικό, έμμεση με αντίσταση
Έξοδος μεταγωγής ελεύθερη δυναμικού	Επιλέξιμη Zero Smog (ES FE) ή ρομπότ (ES rob)
Αυτόματη ανίχνευση εργαλείου	Ναι, με περιορισμό ισχύος στα 150 W για μη συμβατά εργαλεία
Σταθερές θερμοκρασίες	2 σταθερές θερμοκρασίες με δυνατότητα ενεργοποίησης ξεχωριστά
Μετατόπιση θερμοκρασίας	±40 °C (±72 °F)
Λειτουργία Window (παράθυρο θερμοκρασίας)	Ρυθμιζόμενο ±1-99 °C (±1-180 °F)
Ευαισθησία αισθητήρα κίνησης	5 επίπεδα (1: μη ευαίσθητο έως 5: πολύ ευαίσθητο)
Επαναφορά εργοστασίου	Με ταυτόχρονο πάτημα των πλήκτρων Exit, UP και DOWN κατά την ενεργοποίηση
Σύνδεση για αντιστάθμιση δυναμικού	Υποδοχή jack 3,5 mm
Συντήρηση μύτης	Κασσιτερώστε τακτικά, χρησιμοποιήστε μη επιθετική ροή, επιλέξτε χαμηλή θερμοκρασία
Εμφανιζόμενα μηνύματα σφάλματος	"- - -" (εργαλείο δεν ανιχνεύεται), "OFF" (αναμονή/απενεργοποίηση), αναβοσβήνουσα οθόνη (θέρμανση απενεργοποιημένη)
Εξυπηρέτηση πελατών	[e-mail]

Συχνές ερωτήσεις - WT2010M Weller

Πώς ρυθμίζω τη θερμοκρασία του σταθμού Weller WT2010M;

Χρησιμοποιήστε τα πλήκτρα UP και DOWN για να ρυθμίσετε τη θερμοκρασία. Πατήστε το πλήκτρο Menu για πρόσβαση σε προηγμένες ρυθμίσεις.

Πώς ενεργοποιώ το κλείδωμα (LOCK) του σταθμού;

Στο μενού, ορίστε τον τριψήφιο κωδικό κλειδώματος (001-999) και επιβεβαιώστε με το πλήκτρο Menu. Εμφανίζεται ένα λουκέτο στην οθόνη.

Τι κάνω αν ξέχασα τον κωδικό κλειδώματος;

Επικοινωνήστε με την εξυπηρέτηση πελατών Weller στη διεύθυνση [e-mail] για βοήθεια.

Τι σημαίνει η ένδειξη '- - -' στην οθόνη;

Αυτό σημαίνει ότι το εργαλείο δεν ανιχνεύεται, είναι ελαττωματικό ή μη συμβατό. Ελέγξτε τη σύνδεση και την κατάσταση του εργαλείου.

Πώς λειτουργεί η λειτουργία αναμονής (Stand-by);

Η θερμοκρασία αναμονής μπορεί να ρυθμιστεί (OFF ή 1-99 λεπτά). Το εργαλείο περνά σε αναμονή μετά από αδράνεια. Ο αισθητήρας κίνησης ή τα πλήκτρα UP/DOWN το ενεργοποιούν ξανά.

Πώς απενεργοποιώ την αυτόματη απενεργοποίηση (Auto OFF);

Στο μενού, ορίστε την επιλογή Χρόνος OFF σε OFF. Διαφορετικά, το εργαλείο απενεργοποιείται μετά το καθορισμένο χρονικό διάστημα (εργοστάσιο 10 λεπτά).

Πώς επαναφέρω τον σταθμό στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένα τα πλήκτρα Exit, UP και DOWN ταυτόχρονα για 3 δευτερόλεπτα κατά την ενεργοποίηση.

Πώς χρησιμοποιώ την αντιστάθμιση δυναμικού;

Χρησιμοποιήστε την υποδοχή jack 3,5 mm για σύνδεση καλωδίου αντιστάθμισης. Διατίθενται τέσσερις λειτουργίες: άμεση γείωση, με σύνδεσμο, χωρίς δυναμικό ή έμμεση με αντίσταση.

Πώς ενεργοποιώ τις σταθερές θερμοκρασίες;

Στο μενού 2, ορίστε την επιλογή Σταθερές θερμοκρασίες σε ON. Στη συνέχεια, χρησιμοποιήστε τα πλήκτρα UP/DOWN για να επιλέξετε και να τροποποιήσετε τις δύο προεπιλεγμένες θερμοκρασίες.

Ποιες είναι οι συμβουλές συντήρησης για τις μύτες;

Κασσιτερώστε πάντα τη μύτη πριν από την πρώτη χρήση και κατά τη διάρκεια των διαλειμμάτων. Χρησιμοποιήστε μη επιθετική ροή, επιλέξτε χαμηλή θερμοκρασία και μύτη κατάλληλη για τη συγκόλληση. Μην ασκείτε μηχανική δύναμη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WT2010M Weller

GR Συμπληρωματικές οδηγίες λειτουργίας

Πατώντας το πλήκτρο μενού περνάτε στο μενού 1

Πατώντας το πλήκτρο μενού, περνάτε στο μενού του προηγουμένως επιλεγμένου καναλιού.

Προσέχετε πάντοτε κατά τις ρυθμίσεις στο μενού, ποιο κανάλι είχε επιλεγεί προηγουμένως. Το προηγουμένως επιλεγμένο κανάλι εμφανίζεται στην οθόνη.

Όταν δεν εμφανιστεί κανένα κανάλι, αναφέρονται οι αλλαγές σε ολόκληρη τη συσκευή.

Θερμοκρασ α ετοιμ τητας

Η θερμοκρασία ετοιμότητας είναι μια προρρυθμισμένη τιμή, στην οποία ρυθμίζεται ένα εργαλείο συγκόλλησης σε περίπτωση μη χρήσης.

Επιλογή Περιγραφή
OFF Ετοιμότητα απενεργοποιημένη (ρύθμιση εργοστασίου 180°C (360°F)
100-300 °C200-600 °F	Θερμοκρασία ετοιμότητας, δυνατότητα ξεχωριστής ρύθμισης

Χρ νος ετοιμ τητας (Διακοπή λειτουργ ας βάσει θερμοκρασ ας)

Στα εργαλεία συγκόλλησης με αισθητήρα χρήσης στη λαβή, το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης μετά τον προρρυθμισμένο χρόνο ετοιμότητας ρυθμίζεται στη θερμοκρασία ετοιμότητας. Ο ενσωματωμένος στο εργαλείο αισθητήρας αναγνωρίζει την αλλαγή της κατάστασης και απενεργοποιεί την κατάσταση ετοιμότητας, μόλις το εργαλείο κινηθεί.

Στα εργαλεία συγκόλλησης χωρίς αισθητήρα χρήσης στη λαβή, το εργαλείο συγκόλλησης σε περίπτωση που δε γίνεται συγκόλληση μετά τον προρρυθμισμένο χρόνο ετοιμότητας ρυθμίζεται στη θερμοκρασία ετοιμότητας.

Το πάτημα του πλήκτρου UP και DOWN τερματίζει την κατάσταση ετοιψότητας.

(Εκτός WMRP, WMRT, αυτά ρυθμίζονται μέσω μιας μαγνητικής επαφής.)

Επιλογή Περιγραφή

OFF Ετοιμότητα απενεργοποιημένη (ρύθμιση εργοστασίου 2 min)

1-99 min Χρόγος ετοιμότητας, δυνατότητα ξεχωριστής ρύθμισης

Χρόνος OFF

Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης απενεργοποιείται μετά το πέρας του χρόνου OFF η θέρμανση του εργαλείου συγκόλλησης. Η απενεργοποίηση της θερμοκρασίας εκτελείται ανεξάρτητα από τη ρυθμισμένη λειτουργία ετοιμότητας. Η πραγματική θερμοκρασία εμφανίζεται αναβοσβήνουσα και χρησιμεύει ως ένδειξη της υπόλοιπης θερμότητας. Στην οθόνη εμφανίζεται «AUTO-OFF».

Μόλις το εργαλείο συγκόλλησης κρυώσει εμφανίζεται η υπόλοιτη θερμότητα.

Επιπλέον αναβοσβήνει στην οθόνη η ένδειξη „Cooling“. COOLING

Μόλις η θερμοκρασία πέσει κάτω από τους 50°C (122°F), η οθόνη δείχνει OFF και ο φωτισμός φόντου απενεργοποιείται.

Ταυτόχρονο πάτημα του πλήκτρου UP και DOWN τερματίζει την κατάσταση OFF.

Επιλογή12	Περιγραφή
OFF Χρόνος OFF απενεργοποιημένη (ρύθμιση εργοστασίου 10 min)
1-999 min Χρόνος OFF, δυνατότητα ξεχωριστής ρύθμισης

Λειτουργία παραθύρου

Επιλογή 1 (ρύθμιση εργοστασίου):

Θέστε την επαφή εξόδου ελεύθερης δυναμικού στο ES FE.

Περιορισμός της περιοχής ρύθμισης στους ± 1-99 °C (±1-180 °F) αρχίζοντας από μια θερμοκρασία, κλειδωμένη με τη λειτουργία „LOCK“.

Η κλειδωμένη θερμοκρασία παριστάνει έτσι τη μέση του ρυθμιζόμενου παραθύρου θερμοκρασίας.

Επιλογή 2:

Θέστε την επαφή εξόδου ελεύθερης δυναμικού στο ES rob.

Με βάση μια ρυθμισμένη, ασφαλισμένη θερμοκρασία, μπορεί με τη βοήθεια της λειτουργίας WINDOW (λειτουργία παραθύρου) να ρυθμιστεί ένα παράθυρο θερμοκρασίας από ± 1-99 °C (±1-180 °F). Όταν η πραγματική θερμοκρασία βρίσκεται εντός αυτού του παραθύρου θερμοκρασίας η ελεύθερη δυναμικού επαφή (έξοδος οπτοζεύκτη) είναι διασυζευγμένη (ροή σήματος).

Επιλογή12	Περιγραφή
OFF Λειτουργία παραθύρου απενεργοποιημένη (ρύθμιση εργοστασίου OFF)
1-99 °C	Λειτουργία παραθύρου, δυνατότητα ξεχωριστής ρύθμισης
1-180 °F


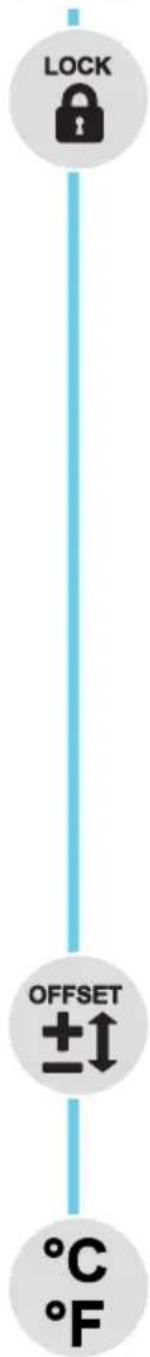

LOCK (κλείδωμα)

Κλείδωμα του σταθμού. Μετά το κλείδωμα δεν είναι δυνατή πλέον στη συσκευή καμία αλλαγή της ρύθμισης.

Εξαίρεση 1: Πλήκτρα θερμοκρασίας σταθερής ρύθμισης ενεργοποιημένα.

Εξαίρεση 2: Λειτουργία παραθύρου Επιλογή 1.

Όλες οι άλλες ρυθμίσεις δεν μπορούν να αλλάξουν πλέον μέχρι το ξεκλείδωμα.

Κλείδωμα του-σταθμού

Ρυθμίστε τον επιθυμητό τριψήφιο κωδικό κλειδώματος (μεταξύ 001-999) και επιβεβαιώστε με το πλήκτρο μενού.

Το κλείδωμα είναι ενεργό (στην οθόνη φαίνεται μια κλειδαριά).

Ξεκλείδωμα του σταθμού

Πατήστε το πλήκτρο μενού. Στην οθόνη εμφανίζεται ΟΝ

Ρυθμίστε τον τριψήφιο κωδικό κλειδώματος.

Επιβεβαιώστε τον κωδικό με το πλήκτρο μενού.

Ξεχάσατε τον κωδικό;

Αποταθείτε παρακαλώ στο σέρβις πελατών της εταιρείας μας: [e-mail]

Offset

Η πραγματική θερμοκρασία της ακίδας συγκόλλησης μπορεί να προσαρμοστεί με την εισαγωγή μιας μετατόπισης της θερμοκρασίας κατά ± 40 °C (± 72 °F).

°C °F

Αλλαγή λειτουργίας της μονάδας θερμοκρασίας.

Επιλογή Περιγραφή
°C	Κελσίου
°F	Φαρενάιτ

Μενού 2

Επιλέξτε το επιθυμητό κανάλι.

Πατώντας παρατεταμένα (3 δευτερόλεπτα) το πλήκτρο μενού, περνάτε στο μενού 2 του επιθυμητού καναλιού.

Προσέχετε πάντοτε κατά τις ρυθμίσεις στο μενού, ποιο κανάλι είχε επιλεγεί προηγουμένως. Το προηγουμένως επιλεγμένο κανάλι εμφανίζεται στην οθόνη.

Όταν δεν εμφανιστεί κανένα κανάλι, αναφέρονται οι αλλαγές σε ολόκληρη τη συσκευή.

Σταθερές θερμοκρασίες

Ενεργοποίηση των 2 ρυθμιζομένων ξεχωριστά σταθερών θερμοκρασιών.

Επιλογή12		Περιγραφή
ON	Σταθερές θερμοκρασίες ενεργοποιημένη
OFF	Σταθερές θερμοκρασίες απενεργοποιημένη (ρύθμιση εργοστασίου)

Όταν οι σταθερές θερμοκρασίες είναι ενεργοποιημένες, μπορούν να επιλεγούν και να αλλάξουν με τα πλήκτρα UP και DOWN.

Φωτισμός φόντου

Επιλογή Περιγραφή
0-100%	Φωτεινότητα LCD (οθόνη υγρού κρυστάλλου) (ρύθμιση εργοστασίου 80%)

Επαφή εξόδου ελεύθερης δυναμικού

Επιλογή της εξόδου Zero Smog ή της εξόδου ρομπότ

Επιλογή1 2	Περιγραφή
ES FE ’Εξοδος Zero Smog ενεργοποιημένη (ρύθμιση εργοστασίου)
ES rob ’Εξοδος ρομπότ ενεργοποιημένη

Ευαισθησία

Επιλογή Περιγραφή
1	Mη Ευαίσθητη – αντιδρά σε ισχυρή (μεγάλη) κίνηση
2	⋮
3	-Στάνταρ (Ρύθμιση εργοστασίου)
4	⋮
5	-Ευαίσθητη - αντιδρά σε ελαφρά (μικρή) κίνηση

Παράδειγμα

Δαμόρφωση της εξόδου ZeroSmog

Επαναφορά στις ρυθμίσεις του εργοστασίου

Κατά την ενεργοποίηση: Πατήστε Exit, UP και DOWN 3 δευτερόλεπτα

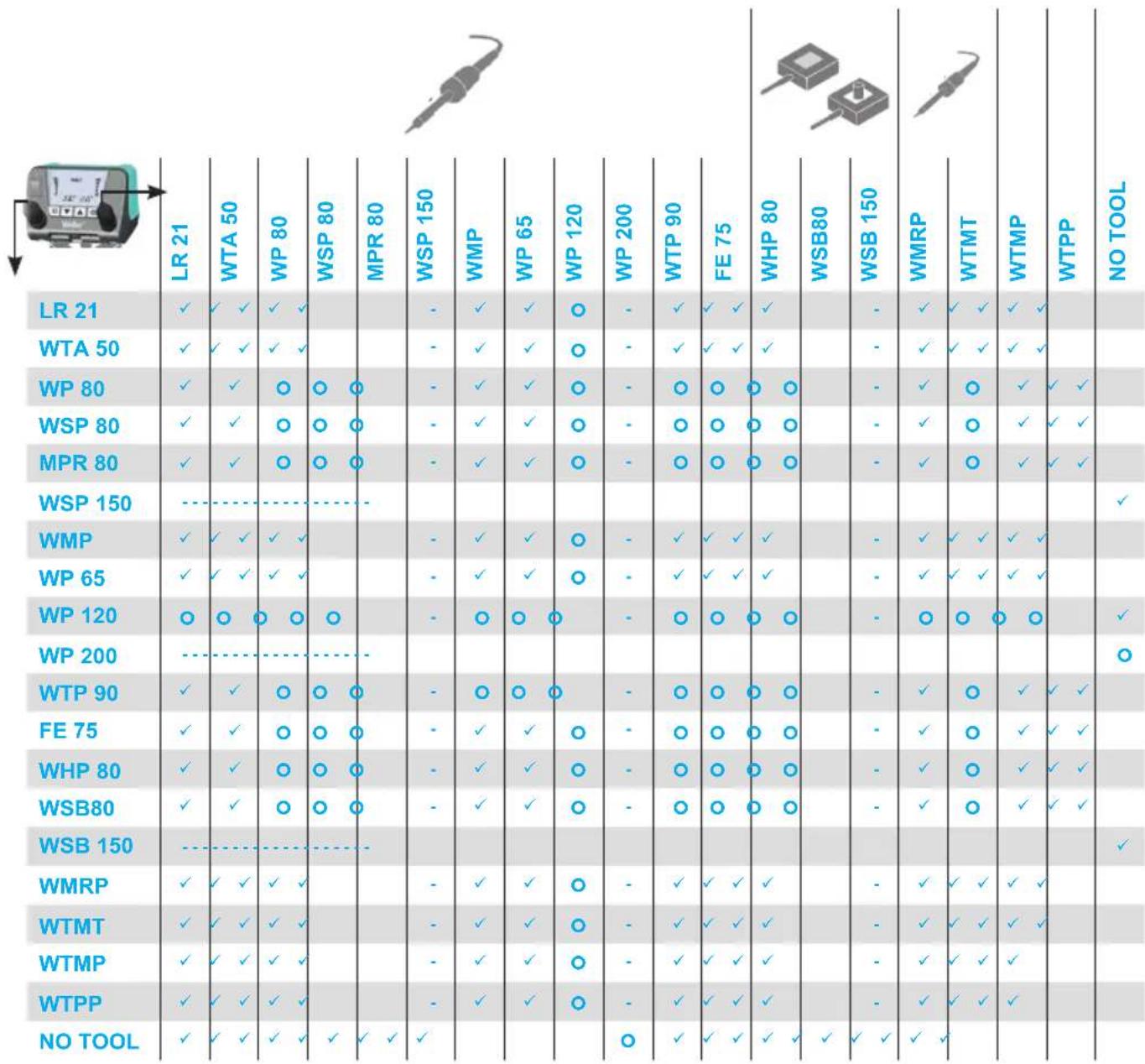

Αναγνώριση εργαλείων και περιορισμός υπερφόρτωσης

Ο σταθμός συγκόλλησης WT 2M διαθέτει μια αυτόματη αναγνώριση εργαλείων, η οποία καταμερίζει στο εκάστοτε συνδεδεμένο εργαλείο τις αντίστοιχες παραμέτρους ρύθμισης. Για την αποφυγή μιας υπερφόρτωση ενός σταθμού, υποστηρίζονται μόνο συμβατά εργαλεία:

Εξίσωση δυναμικού

Λόγω της διαφορετικής ζεύξης της υποδοχής εμβυσμάτωσης 3,5 mm είναι δυνατές 4 παραλλαγές:

a Σκληρή γείωση	Χωρίς σύνδεσμο (κατάσταση παράδοσης).
b Εξ	σωση δυναμικού Με σύνδεσμο, αγωγό εξίσωσης στη μεσαία επαφή.
c Ελεύθερο δυναμικού Με σύνδεσμο
d Μαλακιά γείωση Με σύνδεσμο και συγκολλημένη αντίσταση. Γείωση μέσω της επιλεγμένης αντίστασης.

Συγκόλληση και αποκόλληση

Εκτελείτε τις εργασίες συγκόλλησης σύμφωνα με τις οδηγίες λειτουργίας του συνδεδεμένου εργαλείου συγκόλλησης.

Μεταχείριση των ακίδων συγκόλλησης

• Κατά την πρώτη θέρμανση προσθέστε στη επικασσιτερωνόμενη ακίδα συγκόλλησης λίγο συγκολλητικό κράμα (καλάι). Αυτό απομακρύνει τυχόν οξειδώσεις και ρύπανση λόγω αποθήκευσης από την ακίδα συγκόλλησης.
• Στα διαλείμματα της συγκόλλησης και πριν την εναπόθεση του εμβόλου συγκόλλησης προσέχετε, να είναι η ακίδα συγκόλλησης καλά επικασσιτερωμένη.
• Μη χρησιμοποιείται κανένα διαβρωτικό συλλίπασμα (υλικό καθαρισμού).
• Προσέχετε πάντοτε τη σωστή προσαρμογή των ακίδων συγκόλλησης.
• Επιλέξτε τη θερμοκρασία εργασίας όσο το δυνατό πιο χαμηλή.
• Επιλέξτε το μεγαλύτερο δυνατό για τη χρήση μέγεθος της ακίδας συγκόλλησης.

Εμπειρικός κανόνας: Περίπου τόσο μεγάλη, όπως η επιφάνεια συγκόλλησης.

• Φροντίστε για μια μεγάλη επιφάνεια μεταφοράς της θερμότητας μεταξύ της ακίδας συγκόλλησης και του σημείου κόλλησης, επικασσιτερώνοντας καλά την ακίδα συγκόλλησης.
- Απενεργοποιείτε σε περίπτωση μεγάλων διακοπών της εργασίας το σύστημα συγκόλλησης ή χρησιμοποιείτε τη λειτουργία της Weller για τη μείωση της θερμοκρασίας σε περίπτωση μη χρήσης.
- Υγράνετε την ακίδα με το συγκολλητικό κράμα (καλάι), προτού εναποθέσετε το έμβολο συγκόλλησης για μεγαλύτερο χρονικό διάστημα.
- Βάλτε το συγκολλητικό κράμα (καλάι) απευθείας πάνω στο σημείο κόλλησης, όχι στην ακίδα συγκόλλησης.
- Αλλάξτε τις ακίδες συγκόλλησης με το αντίστοιχο εργαλείο.
- Μην εξασκείτε καμία μηχανική δύναμη πάνω στην ακίδα

συγκόλλησης.

Υπόδειξη

Οι μονάδες ελέγχου έχουν ρυθμιστεί σε ένα μεσαίο μέγεθος ακίδας συγκόλλησης. Μπορεί να υπάρξουν αποκλίσεις λόγω αλλαγής ακίδας ή λόγω χρήση διαφορετικών μορφών ακίδων.

Μηνύματα και άρση σφαλμάτων

Μήνυμα/Σύμπτωμα Πιθανή αιτία Μέτρα προς αντιμετώπτιση
Ένδειξη «-- -» • Το εργαλείο	δεν αναγνωρίστηκεΕργαλείο ελαττωματικόΕργαλείο μη συμβατό	Ελέγξτε τη σύνδεση του εργαλείου στη συσκευήΕλέγξτε το συνδεδεμένο εργαλείο
Καμία λειτουργία οθόνης (οθόνη σβηστή)	Δεν υπάρχει τάση δικτύου	Ανοίξτε το διακόπτη του ρεύματοςΕλέγξτε την τάση του δικτύουΕλέγξτε την ασφάλεια της συσκευής
Off • Ο σταθμός βρίσκεται σε	ετοιμότητα ή στοντρόπο λειτουργίας OFF	Με τα πλήκτρα UP ή Down ενεργοποιήστεξανά το εργαλείο συγκόλλησης
Το εργαλείο παραμένει κρύο	Ο σταθμός βρίσκεται σε ετοιμότητα ή στοντρόπο λειτουργίας OFF	Μετακινήστε το έμβολοΜε τα πλήκτρα UP ή Down ενεργοποιήστεξανά το εργαλείο συγκόλλησης
Ένδειξη θερμοκρασίας στην οθόνηΤο εργαλείο παραμένει κρύο	Η θέρμανση είναι ελαττωματική	Ελέγξτε / αντικαταστήστε το εργαλείο συγκόλλησης
Ο σταθμός δε λειτουργεί, όπως συνήθως	Προσαρμόστε τις παραμέτρους	Επαναφέρετε το σταθμό στις ρυθμίσεις του εργοστασίου
Οι αλλαγές στις ρυθμίσεις δεν είναι δυνατές	Σταθμός κλειδωμένος Ξεκλείδωμα του σταθμού
Το Zero Smog δεν ξεκινά • Δεν υπάρχει τάση δικτύουΔεν υπάρχει κανένα σήμα	Ελέγξτε την παροχή ρεύματοςΕλέγξτε την καλωδίωση της θύρας διεπαφήςΕλέγξτε τις ρυθμίσεις της θύρας διεπαφής
